Bộ Nối 45° (Short & Long) - Hệ Kệ Modular Racking

Phụ kiện cho Modular Racking System của mình.

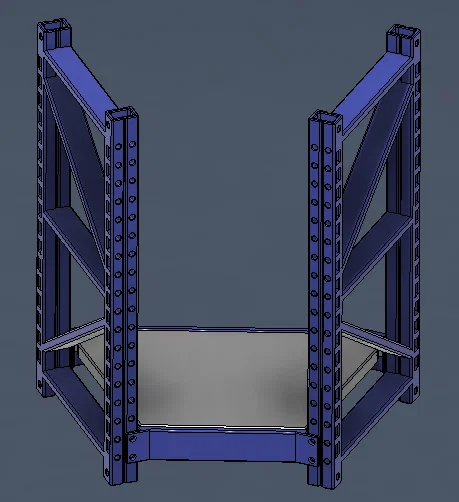

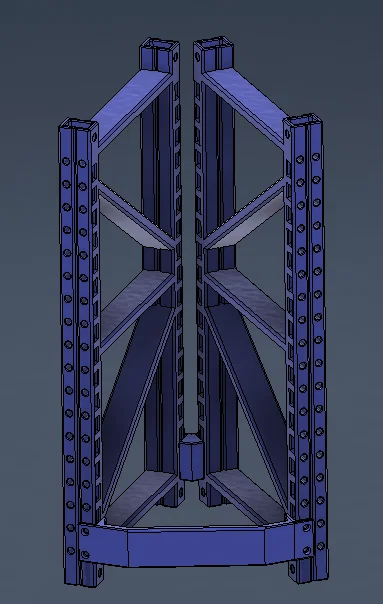

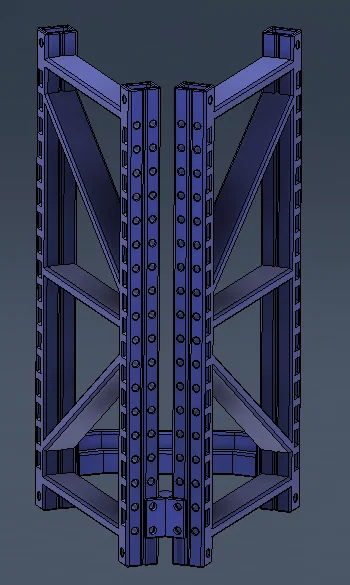

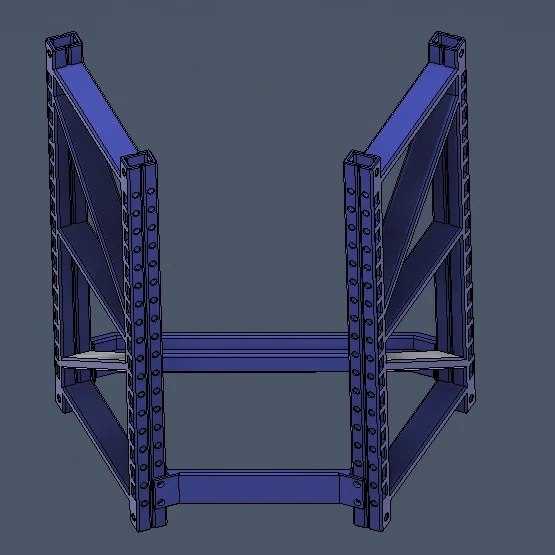

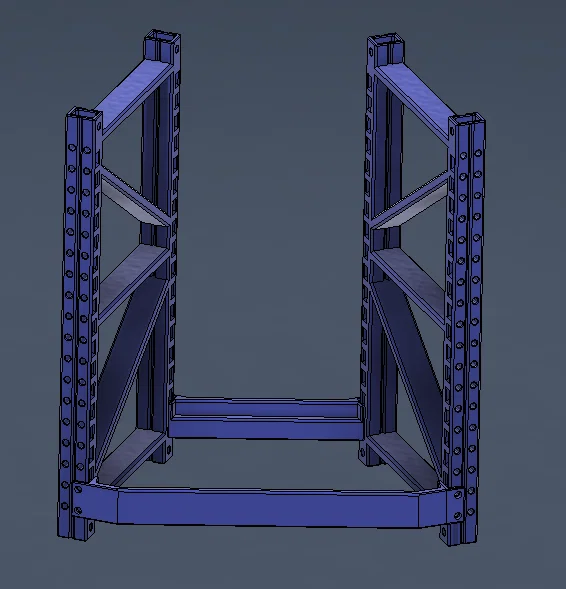

Có 2 bộ: bản short và bản long. Chúng dùng để nối các beam theo góc 45°. Mình chọn 45° thay vì 90° vì với góc 90° thẳng thì beam phía ngoài sẽ phải dài hơn (đáng tiếc là như vậy sẽ cần thêm một upright cho góc). Mình cũng muốn bản long có thể dùng được vào việc gì đó, nên làm nó đủ rộng để nhét vừa một cuộn filament. Khe rộng hơn 80mm một chút. Khi đặt 2 cặp cạnh nhau thì các cuộn sẽ khá sát nhau; nhưng vẫn vừa (đã test với cuộn 1KG của Polymaker & eSun).

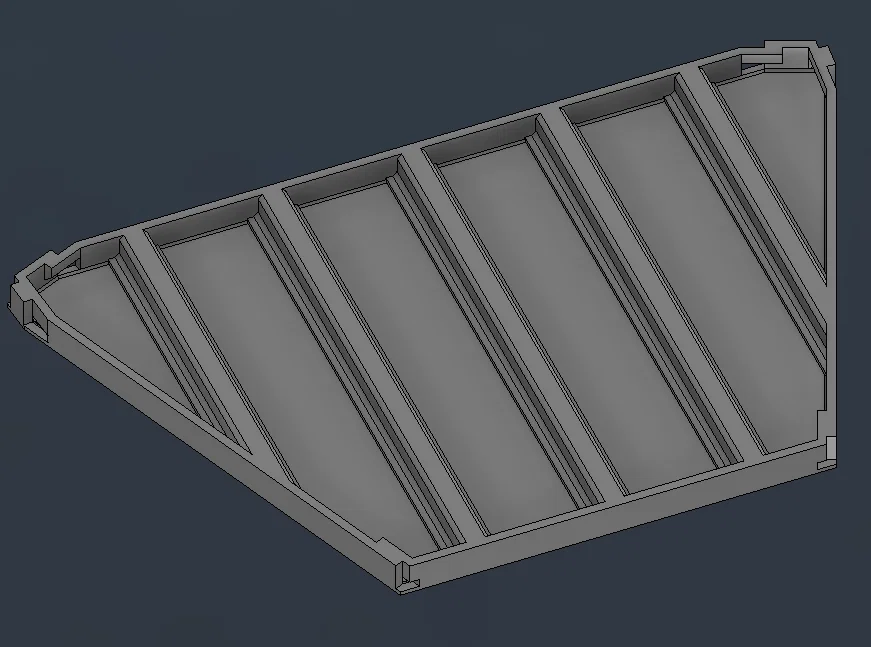

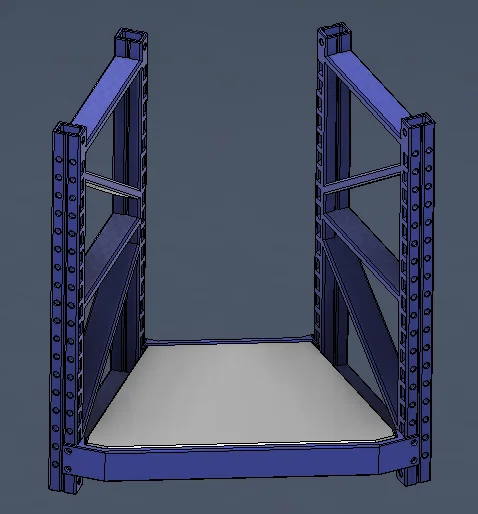

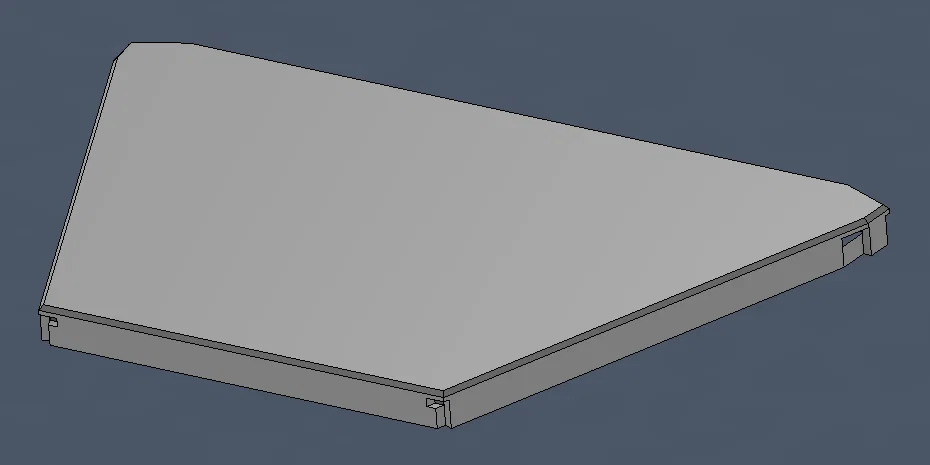

Bộ long còn có thêm một tấm panel vừa với khe hở, nếu bạn muốn để các món khác ở góc.

Cách lắp giống y như các beam tiêu chuẩn.

CẬP NHẬT

• 03/09/2023
  • Thêm các phiên bản beam dạng accessory (cho label hoặc các phụ kiện gắn lên beam khác)
  • Gỡ các beam tiêu chuẩn cũ (để giảm rủi ro in nhầm phiên bản)
  • Chỉnh lại một số đặc điểm của model trên tất cả các beam

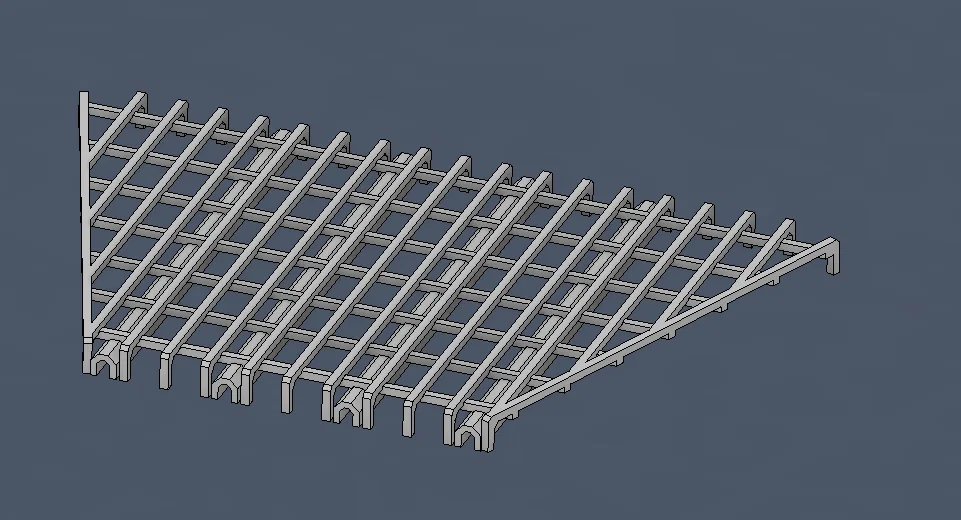

  • Thêm instep grid (và một phiên bản đơn giản hóa)
• 15/06/2023
  • Cập nhật toàn bộ file model để sửa lại vị trí/góc.

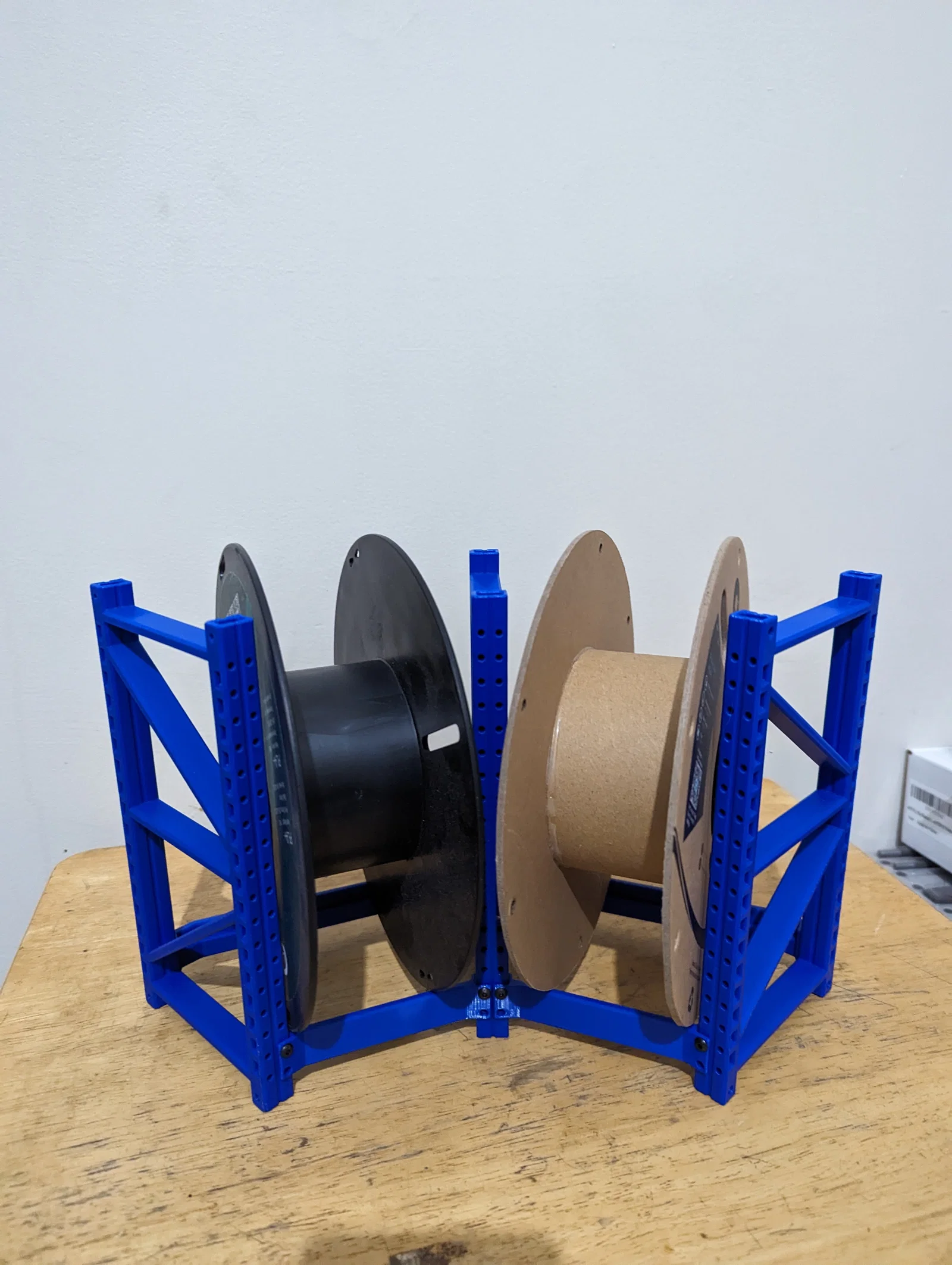

  • Thêm hình ảnh bộ joiner long đã in
  • Chỉnh nhẹ phần nội dung chữ
