Đèn lồng LED Tea Light (LED Tea Light Lantern)

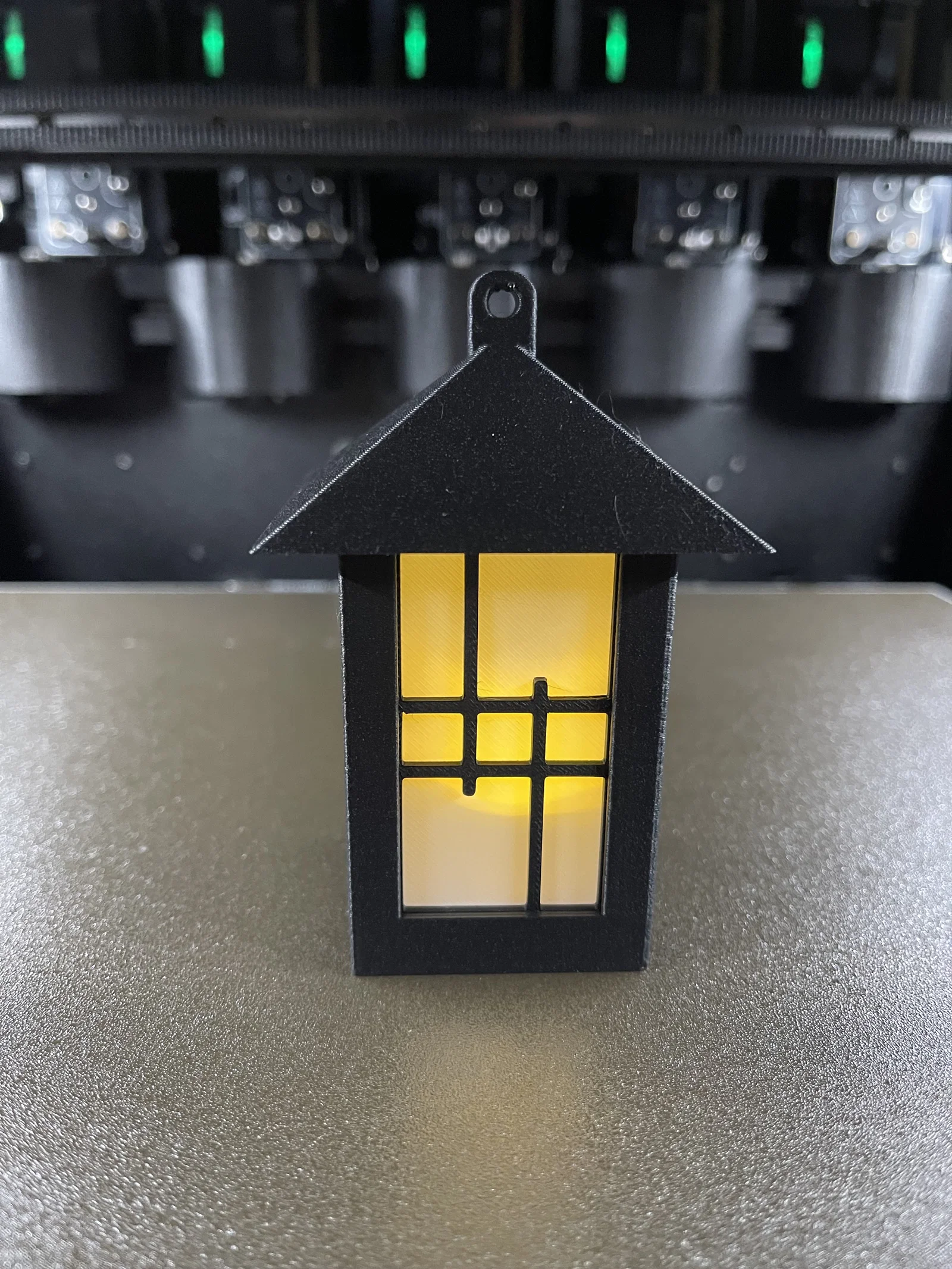

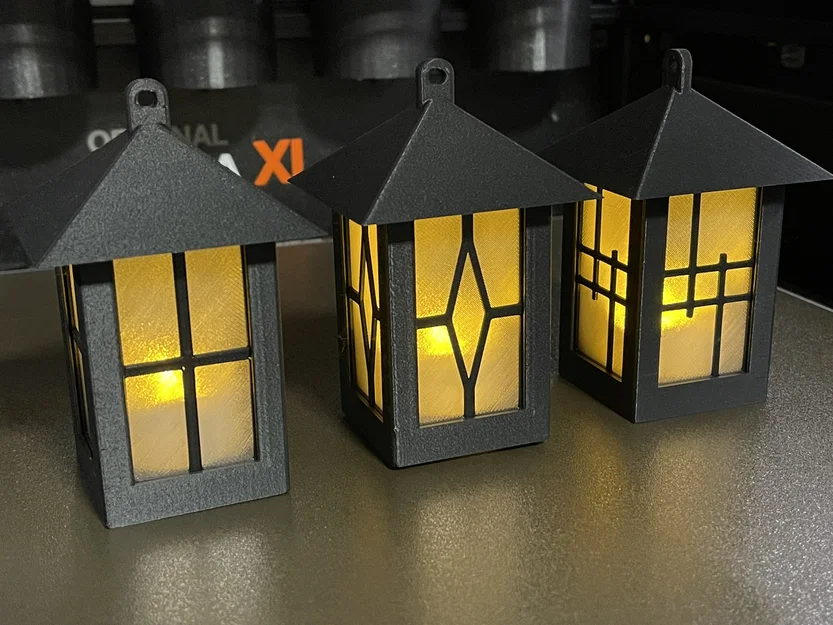

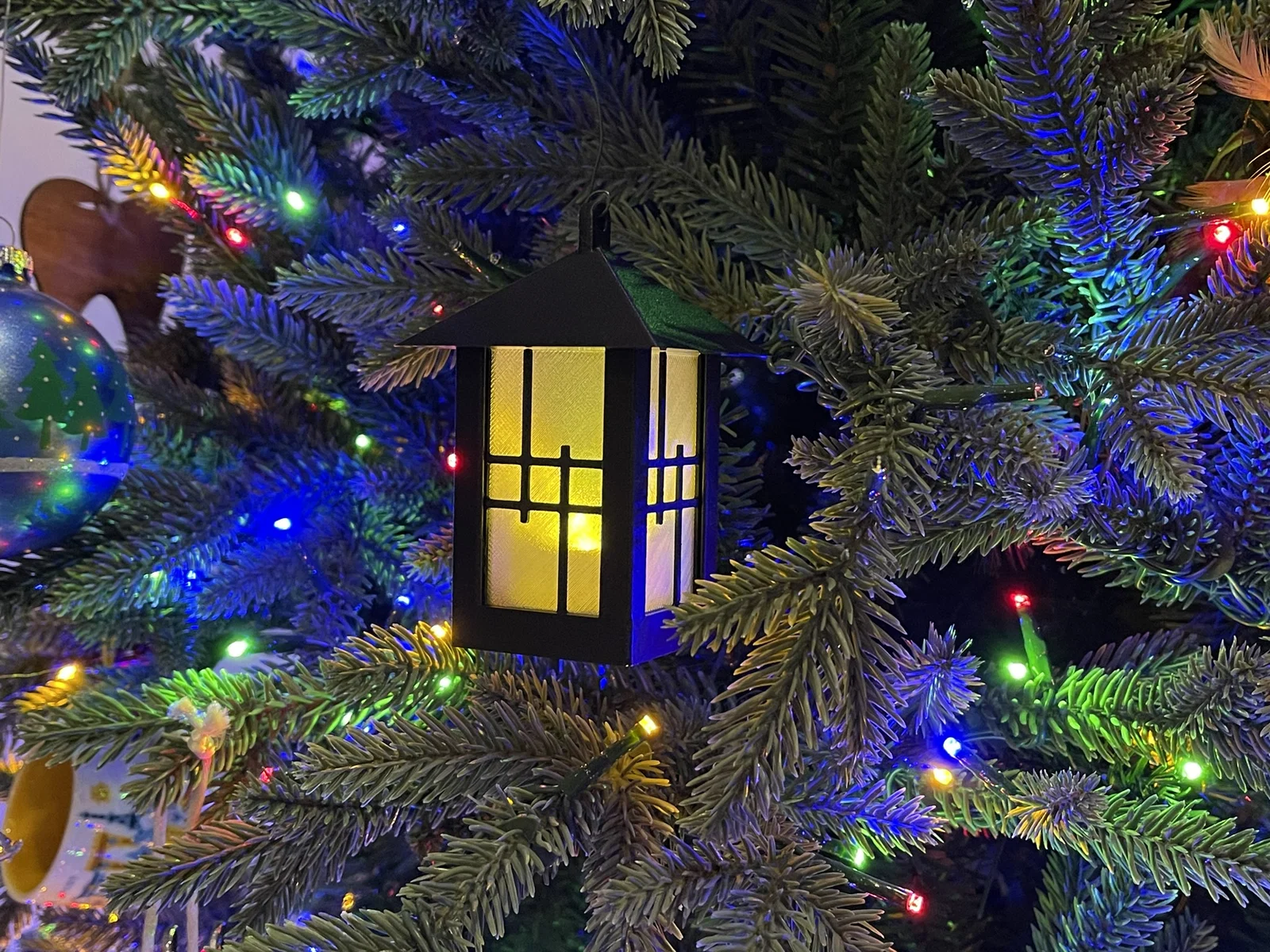

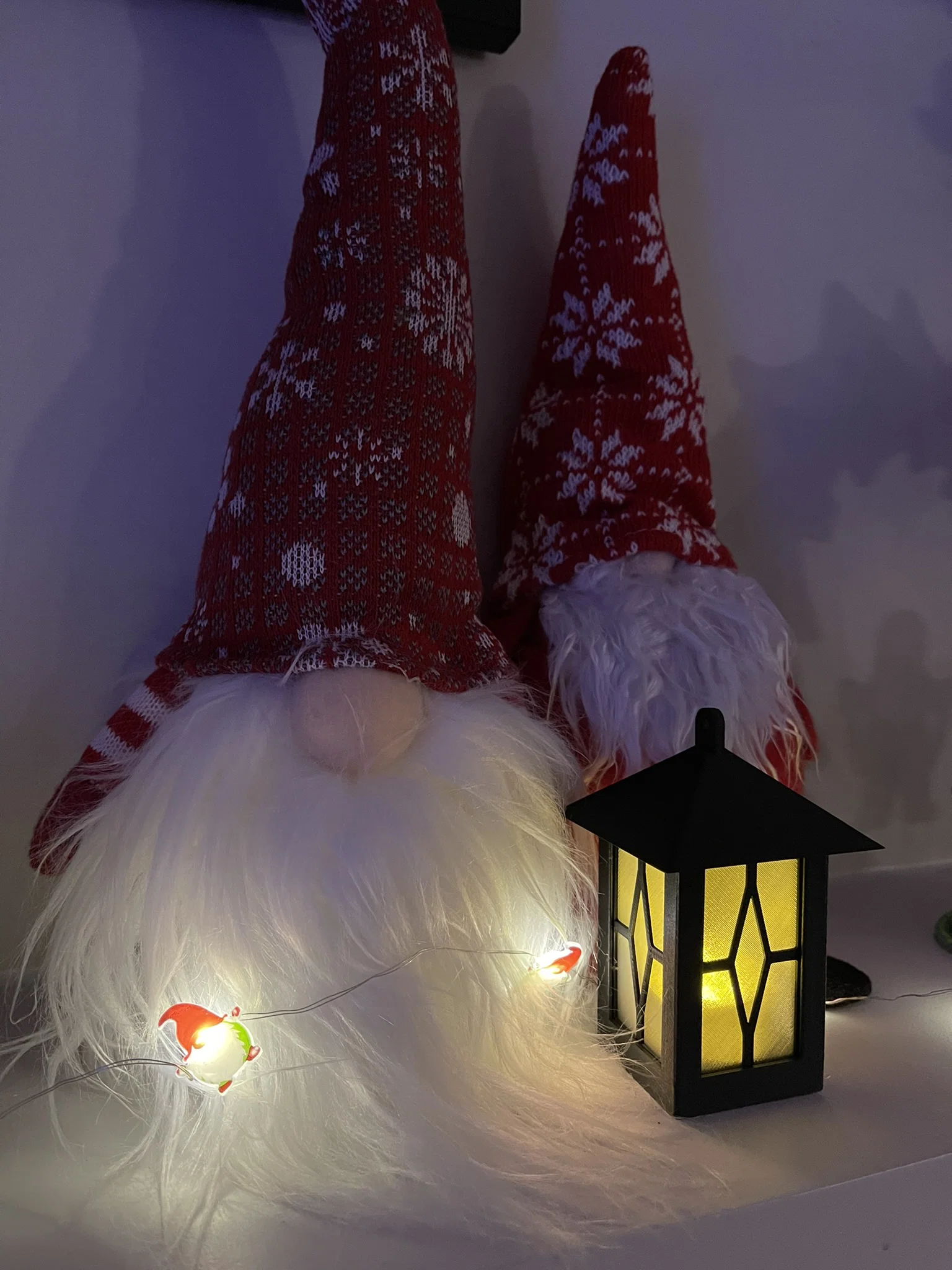

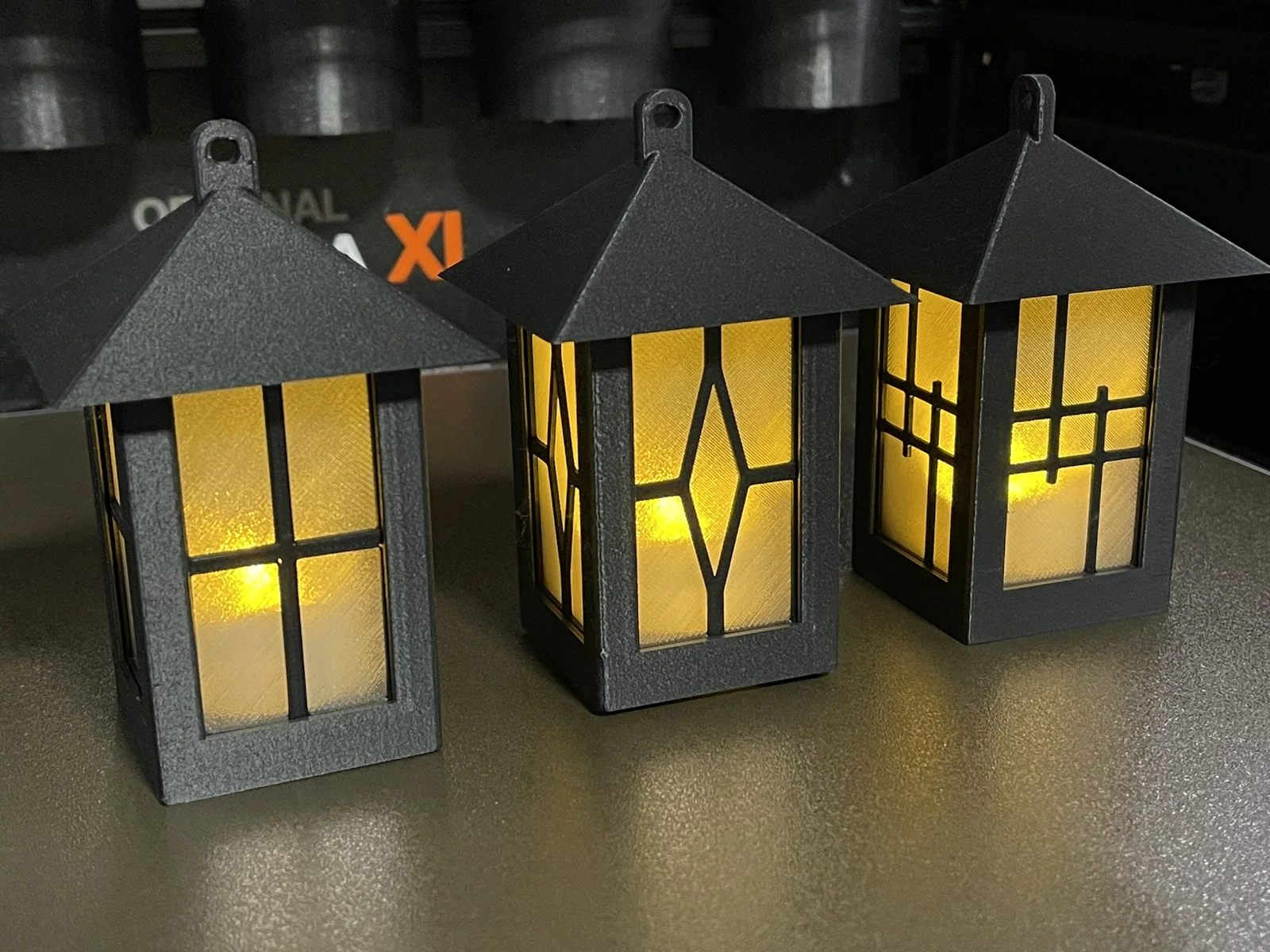

Đây là một LED tea light lantern có thể đặt trên bàn, hoặc treo làm đồ trang trí bằng cái vòng ở phía trên. Phần đế được thiết kế theo đúng mẫu LED tea light trên Amazon này, nhưng cũng có thể dùng được với các LED tea light khác có đường kính 36mm.

LED tea light được lắp kiểu press fit từ phía dưới lên nên rất dễ với tay tới công tắc on/off, hoặc thay mới khi cần. Phần nắp trên của lantern cũng press fit vào khung, có thể tháo ra để thay các “cửa sổ” (windows) với nhiều kiểu thiết kế khác nhau. Mình có sẵn một vài mẫu window, nhưng bạn cứ thoải mái tự làm mẫu của riêng mình nhé! Thông tin thêm ở phần dưới.

UPDATE: Mình đã thêm phiên bản “thin” cho tất cả các window, để có thể in bằng filament trắng thay vì filament trong (clear). Phần “kính” (glass) của window chỉ dày 0.4mm, nên ánh sáng từ LED tea light vẫn xuyên qua được dù dùng filament đục.

Hướng dẫn in (Print Instructions)

Bạn dùng màu nào cũng được, nhưng để ra hiệu ứng giống hình phía trên thì nên dùng matte black PLA cho phần đế, nắp và khung window; còn clear PLA cho phần “kính” window.

Mình khuyên in phần base và top của lantern với layer height 0.2mm, infill 15%, và 2 perimeters. Không cần supports.

Phần windows cũng in layer height 0.2mm, infill 100%, nhưng để đẹp nhất thì chỉ 1 perimeter.

MMU Windows - Các file window này dành cho in MMU, và mỗi kiểu sẽ gồm 2 file. Để in một window, tải cả file “frame” và “glass”, rồi kéo thả cả hai vào slicer cùng lúc.

Standard Windows - Dùng các file này để in window theo kiểu đổi filament giữa chừng. Khi slice, thêm pause hoặc M600 “filament change” ở layer 6. Bắt đầu in với màu “window”, chờ máy pause thì nạp màu “frame” rồi resume để in tiếp.

Tự làm Windows (Custom Windows)

Bạn có thể tự thiết kế window và dùng với mẫu này nếu làm đúng các tiêu chuẩn sau:

Bắt đầu bằng cách tạo một khối hộp 60mm x 33.5mm x 1mm để làm phần “kính” (glass). Sau đó tạo viền (border) 2mm ở tất cả các cạnh trừ cạnh trên; phần nằm bên trong viền này là khu vực bạn sẽ nhìn thấy khi window được lắp vào lantern. Tạo thiết kế của bạn, rồi extrude để dày 1mm. Tổng độ dày của window + frame phải là 2mm.

UPDATE: Nếu làm phiên bản “thin” của window, phần “glass” nên dày 0.4mm và phần “frame” nên dày 1.6mm.

Hướng dẫn lắp ráp (Assembly Instructions)

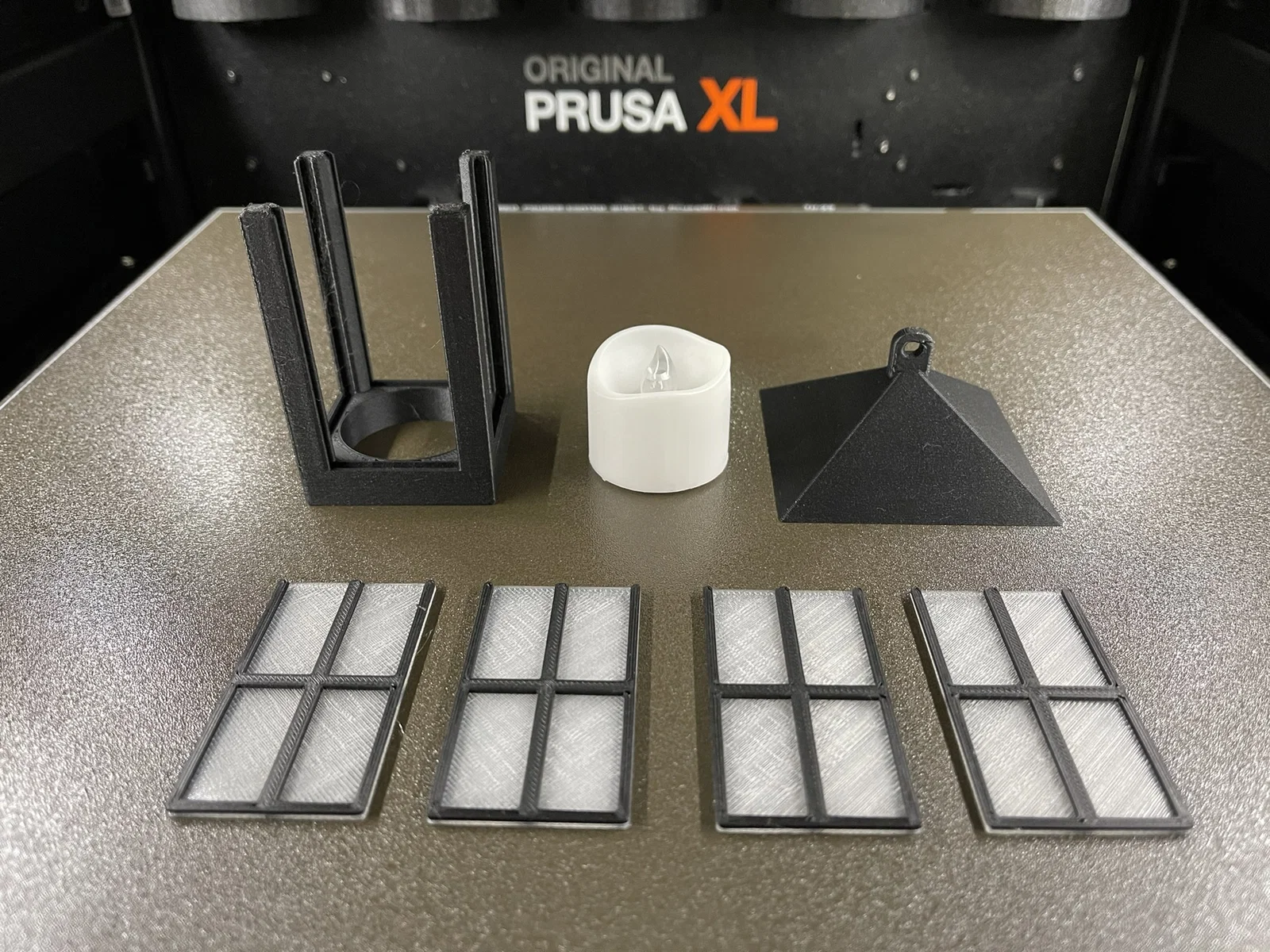

In 1 khung lantern (frame), 1 nắp lantern (top), và 4 window theo lựa chọn của bạn.

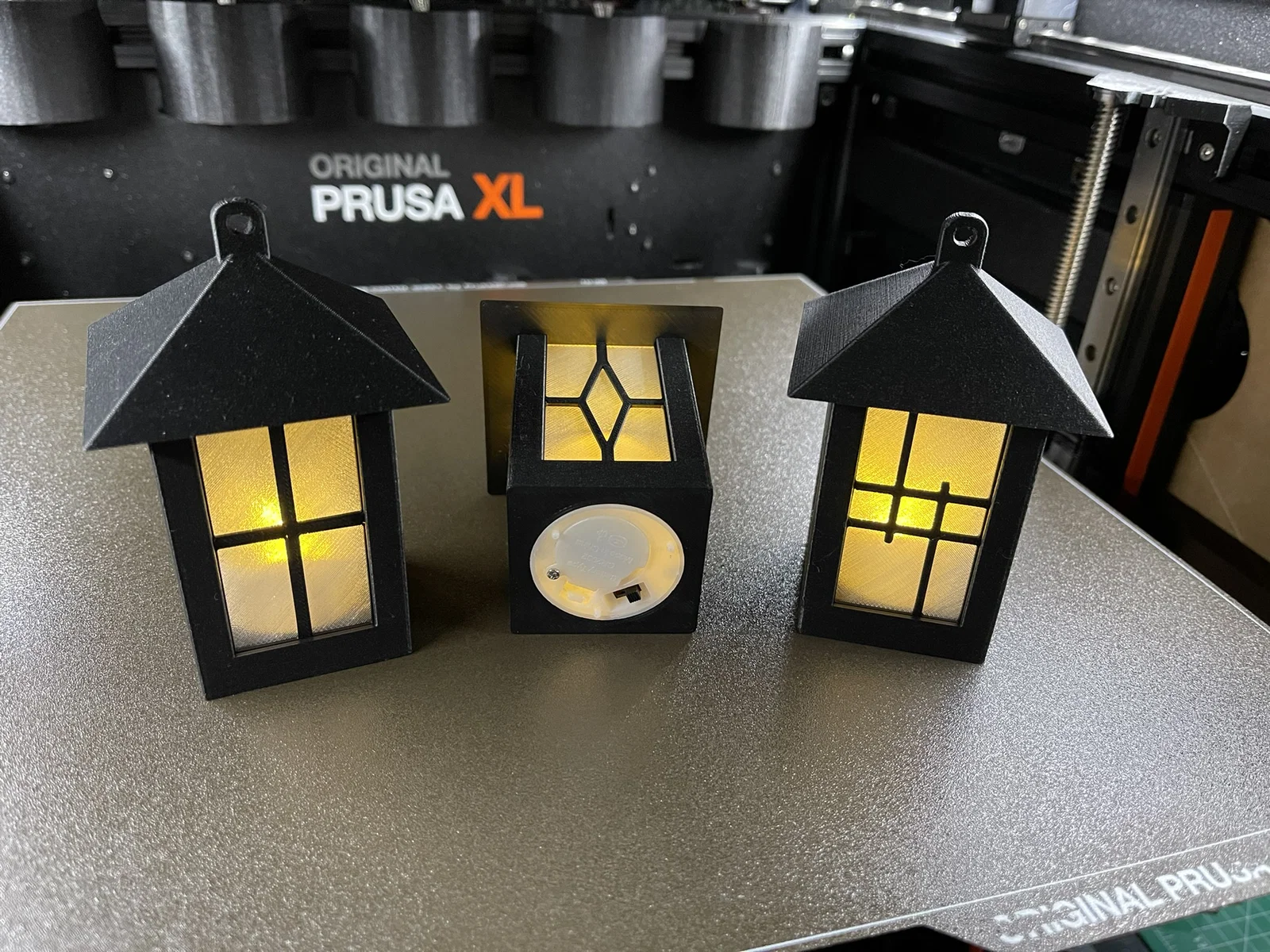

Ấn LED tea light vào khung từ phía dưới lên, nó sẽ khít dần khi được đẩy lên tới đúng vị trí ở đáy khung. Nếu bị lỏng quá, quấn thêm một lớp băng keo quanh tea light.

Tiếp theo, trượt các window vào khung từ phía trên xuống, nhớ để mặt không có viền hướng lên trên.

Cuối cùng, canh 4 trụ trên khung (frame posts) trùng với các rãnh lõm trên nắp, rồi ấn cho dính lại với nhau. Các phần được thiết kế press fit nên sẽ đủ chặt để bạn treo lantern bằng cái vòng mà không bị tuột ra. Lúc nào bạn cũng có thể rút nắp ra để thay window sang mẫu khác.

Vậy thôi, chúc bạn in vui!
