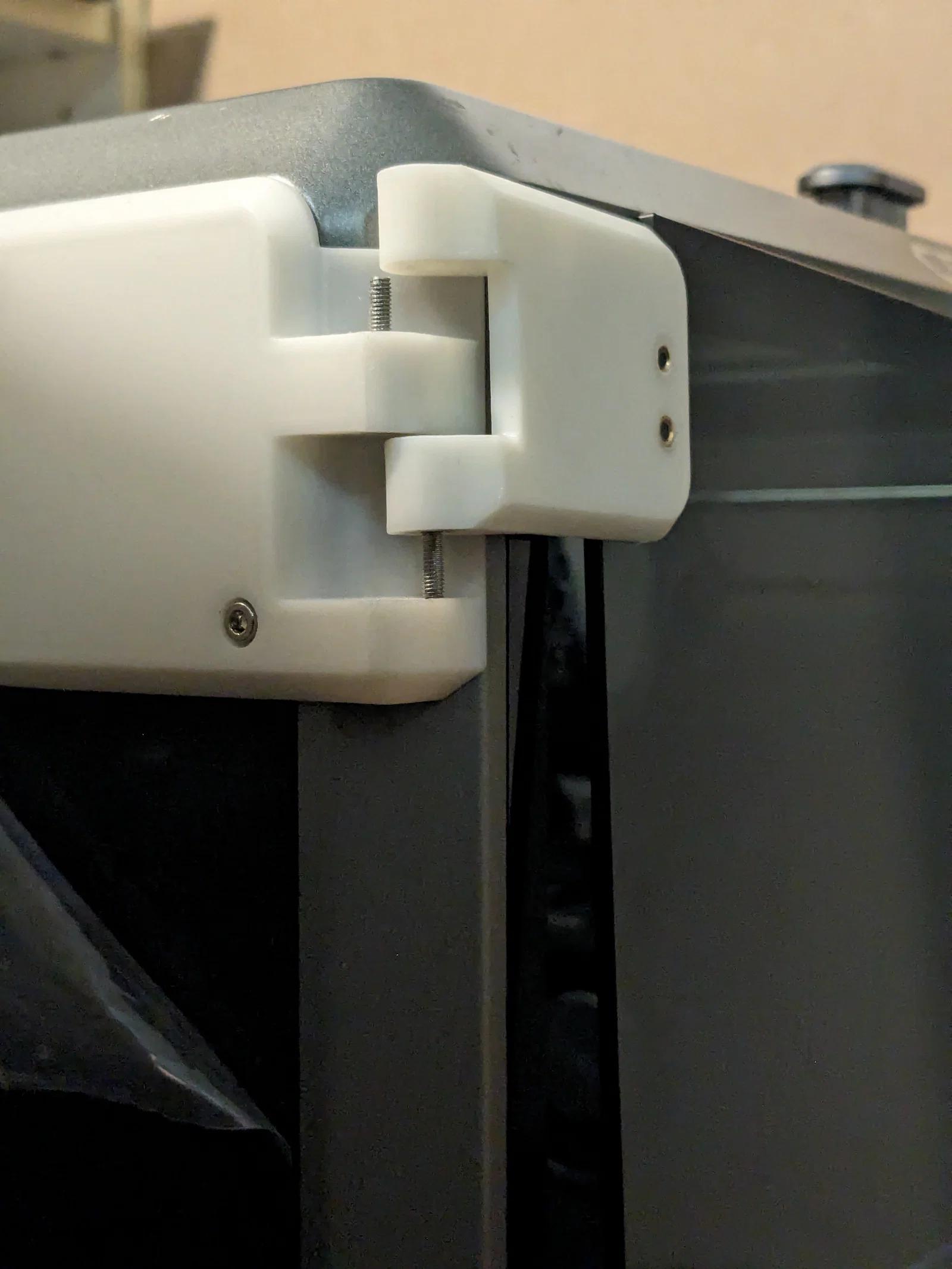

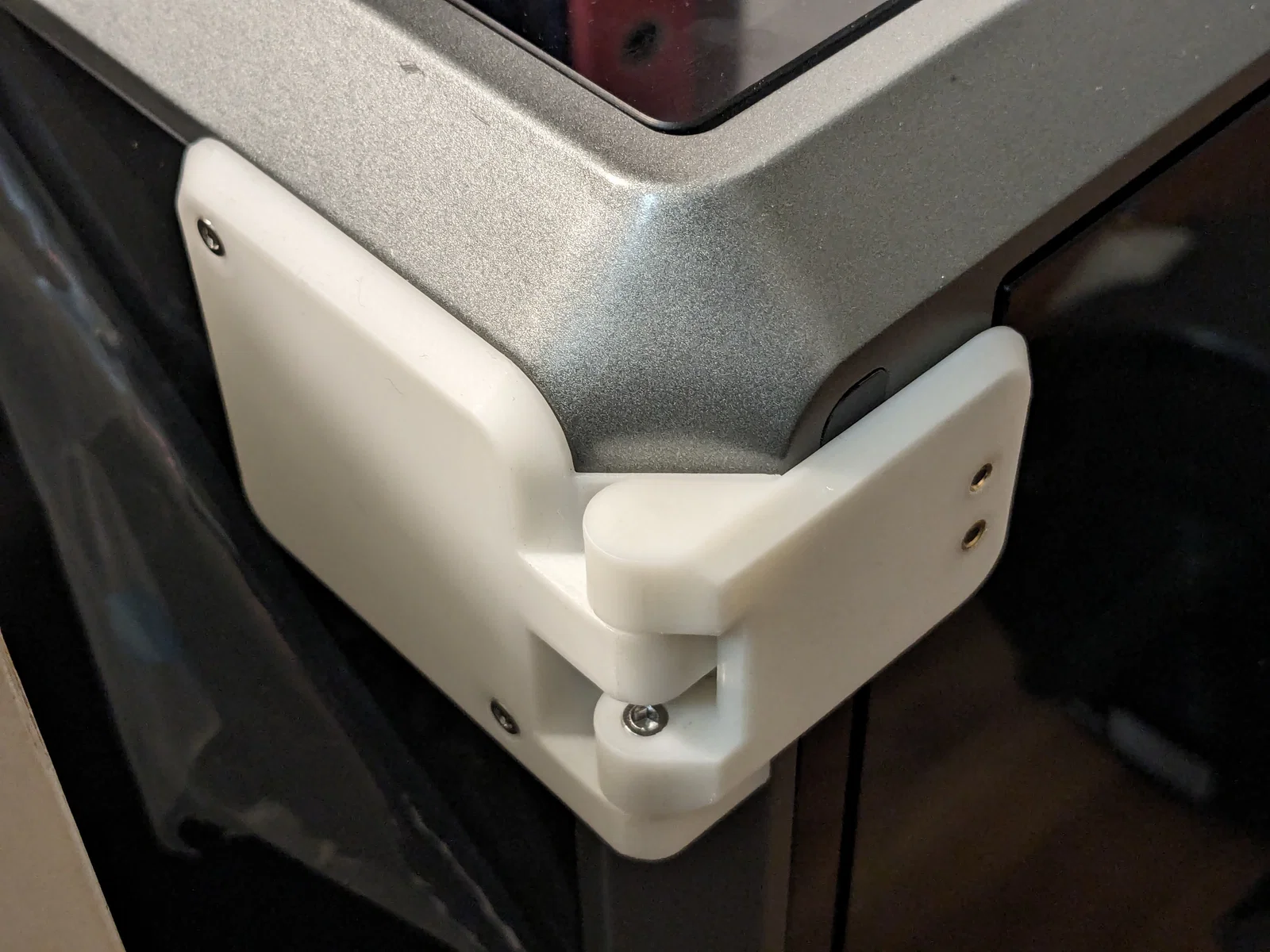

WIP: Bản lề K1 Max tháo rời mở 180°

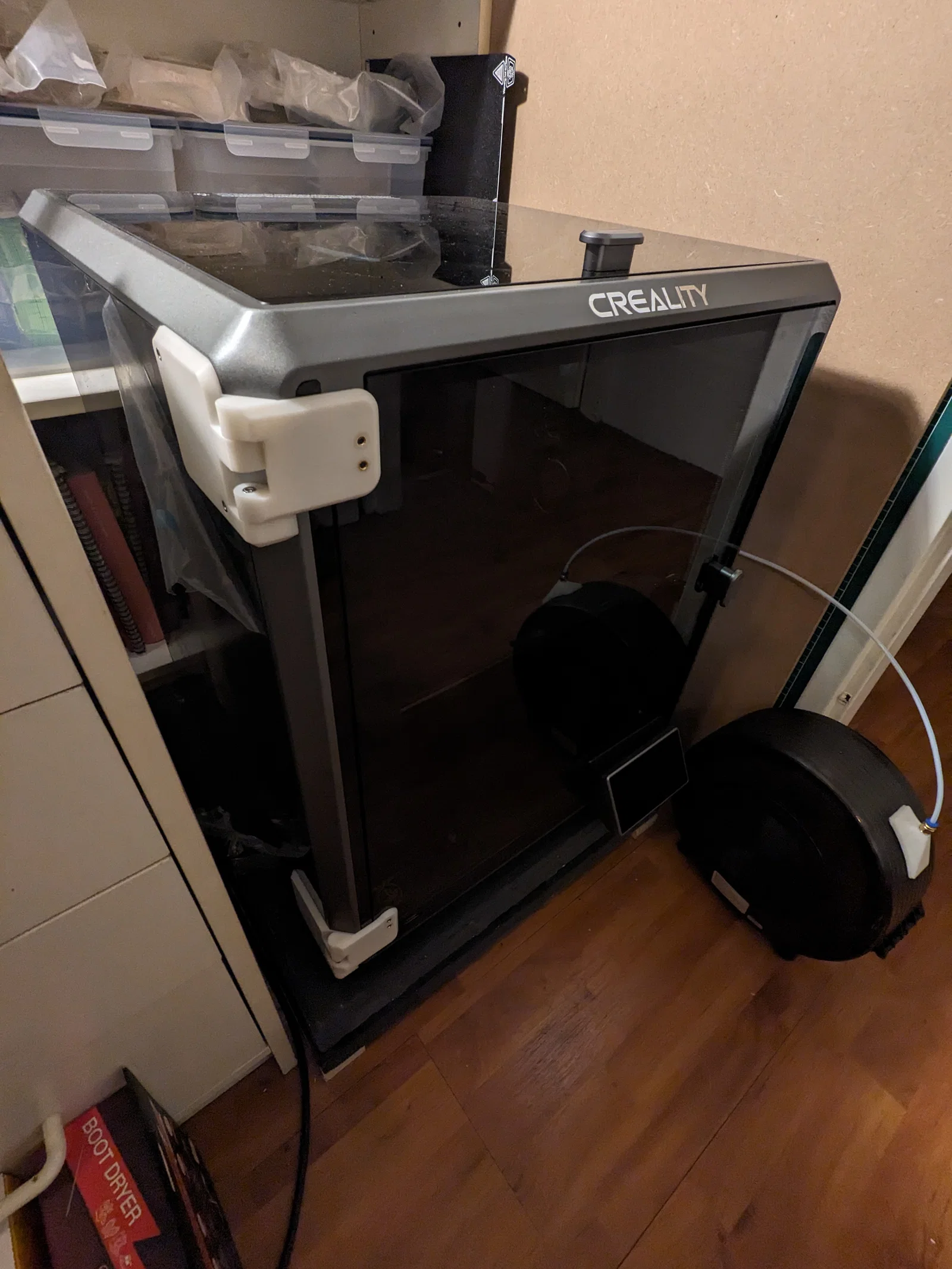

Phần này vẫn còn kiểu work-in-progress, nhưng mình đang dùng hoàn toàn ổn trên K1 Max.

Cảm hứng:

Mình tự thiết kế bộ hinges này từ đầu, nhưng cũng có tham khảo chút từ thiết kế hinge của @Alex_cf_Siu và các bản remix của @EricFeliciano & @RIBsfit. Mãi hôm nay mình mới để ý trên Creality Cloud cũng có một thiết kế rất giống của LTek.

Kiểu prototype

Mình xem phần này như một dạng prototype. Mình thiết kế với tolerances khá sít, trong khi máy in của mình thì vẫn chưa calibration xong hẳn. Rất mong nhận được góp ý về độ fit. Mình khuyên nên kiểm tra lại kích thước lỗ cho heated inserts và bulông. Mình thiết kế dựa trên bộ hardware mình có sẵn, nên có thể sẽ quá chặt hoặc quá lỏng so với hardware bạn dùng.

Hardware đã dùng:

Total

Per hinge

Size

Type

Use

4x

2x

M3 x 16mm

Hex bolt (SHCS)

Hinge pins

4x

2x

M3 x 8mm

Hex bolt (SHCS)

Frame attachment

4x

2x

M3 x 3 x 5

Heated insert

Hinge pins fixing

4x

2x

M3 x 4 x 5

Heated insert

Door attachment

(Heated inserts: 3&4 là chiều dài, 5 là đường kính ngoài. Model chắc chỉnh qua size insert khác cũng không khó.)

Hướng dẫn lắp ráp:

• Mình dùng một con bolt M3 để “rọc/ream” lại các lỗ mà hinge-bolts trượt ra vào (không phải lỗ dùng để cố định), ở cả phần brackets lẫn door plates. Nếu bị rất chặt, bạn có thể vặn bolt vào một chút bằng lục giác dài, rồi mỗi vài mm thì kéo thẳng ra bằng kìm. Cách này tạo ra lỗ khá đẹp để bolt trượt ra vào dễ, mà hầu như không bị rơ.
• Các lỗ nơi hinge-bolts được cố định vào được thiết kế để chặt. Mình dùng chút nhiệt để phần đầu bolt (bolt cap) vào khít khi siết vào.
• Heated inserts cho các bolt cố định nên được canh thẳng, đồng trục với phần còn lại của lỗ để hinge-pins/bolts nằm thẳng.
• Đảm bảo heated inserts nằm phẳng (flush) với mặt mà nó được ép vào.

Có nhất thiết phải lắp chặt cỡ này để làm việc lắp ráp hơi cực không? Mình cũng không chắc. Mình thấy làm vậy cảm giác chắc chắn hơn, nhưng bạn cứ thoải mái sửa part theo ý và cho mình biết kết quả nhé!

Gợi ý để chỉnh sửa/remix:

• Dùng nuts thay cho heat inserts.
• Dùng pin trơn thay vì bolt làm hinge pins.
• Thêm điểm bắt cho brackets vào mặt trước của frame máy in; như vậy hinges sẽ chống xệ tốt hơn nhiều (cảm ơn TianZi trên Discord D3vil Design đã gợi ý).
• Mình cố tình làm chiều dài phần hinge-pins/bolts thò ra lệch nhau một chút xíu. Theo lý thuyết, khi gắn cửa bạn chỉ cần canh 1 pin ở hinge trên và 1 pin ở hinge dưới cùng lúc. Canh cả 4 pin một lượt sẽ rất mệt. Có thể còn dễ hơn nữa nếu mình phân biệt luôn hinge trên và hinge dưới để bạn chỉ phải canh 1 pin mỗi lần. Tuy nhiên, nếu ai muốn làm chỉnh sửa này thì nhớ để ý tất cả mặt tiếp xúc vẫn phải ăn khớp khi cửa được đẩy vào hết hành trình.
• Hoặc thay vì mấy cái trên, chỉ cần thêm chamfer cho các lỗ này một chút.

Có thể sau này mình sẽ tự làm vài chỉnh sửa. Nhưng hiện tại nó không nằm trong danh sách ưu tiên cao. Về lâu dài, mình có thể sẽ thay nguyên cái cửa bằng một tấm polycarbonate dày hơn và làm kín đúng nghĩa ở cả bốn cạnh. (Việc này mình cũng dự tính dời màn hình cảm ứng lên phía trên máy bằng một riser.)

Cài đặt in mình dùng (có thể chưa tối ưu):

PLA, 40% cubic infill, dùng đủ số walls để giữ heated inserts, mình in layer height 0.1mm; 0.2 chắc cũng ổn. Mình vẫn còn mới nếu bạn chưa nhận ra. Có thể mấy part này sẽ hợp với filament có sợi (fiber filled) để hạn chế xệ theo thời gian, dù mình cũng không biết chuyện đó có thật sự là vấn đề hay không.
