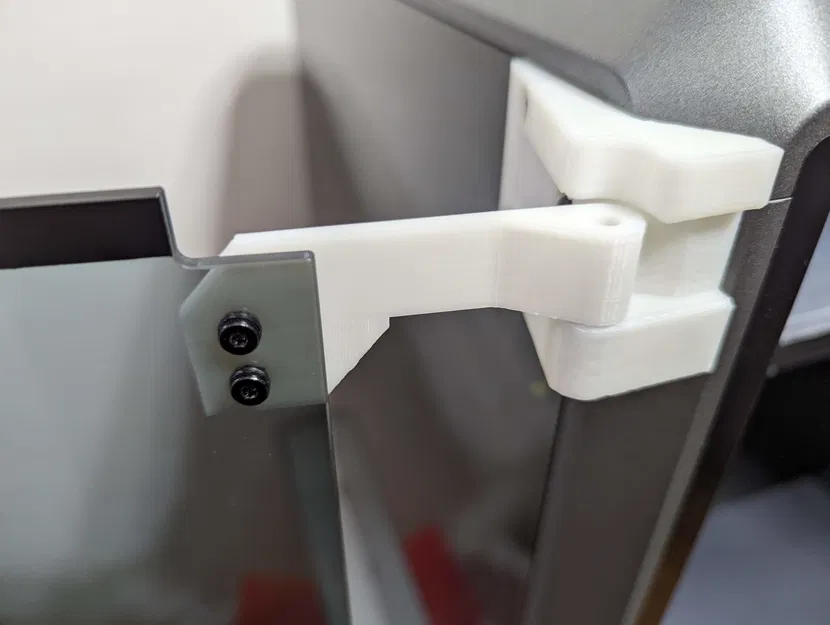

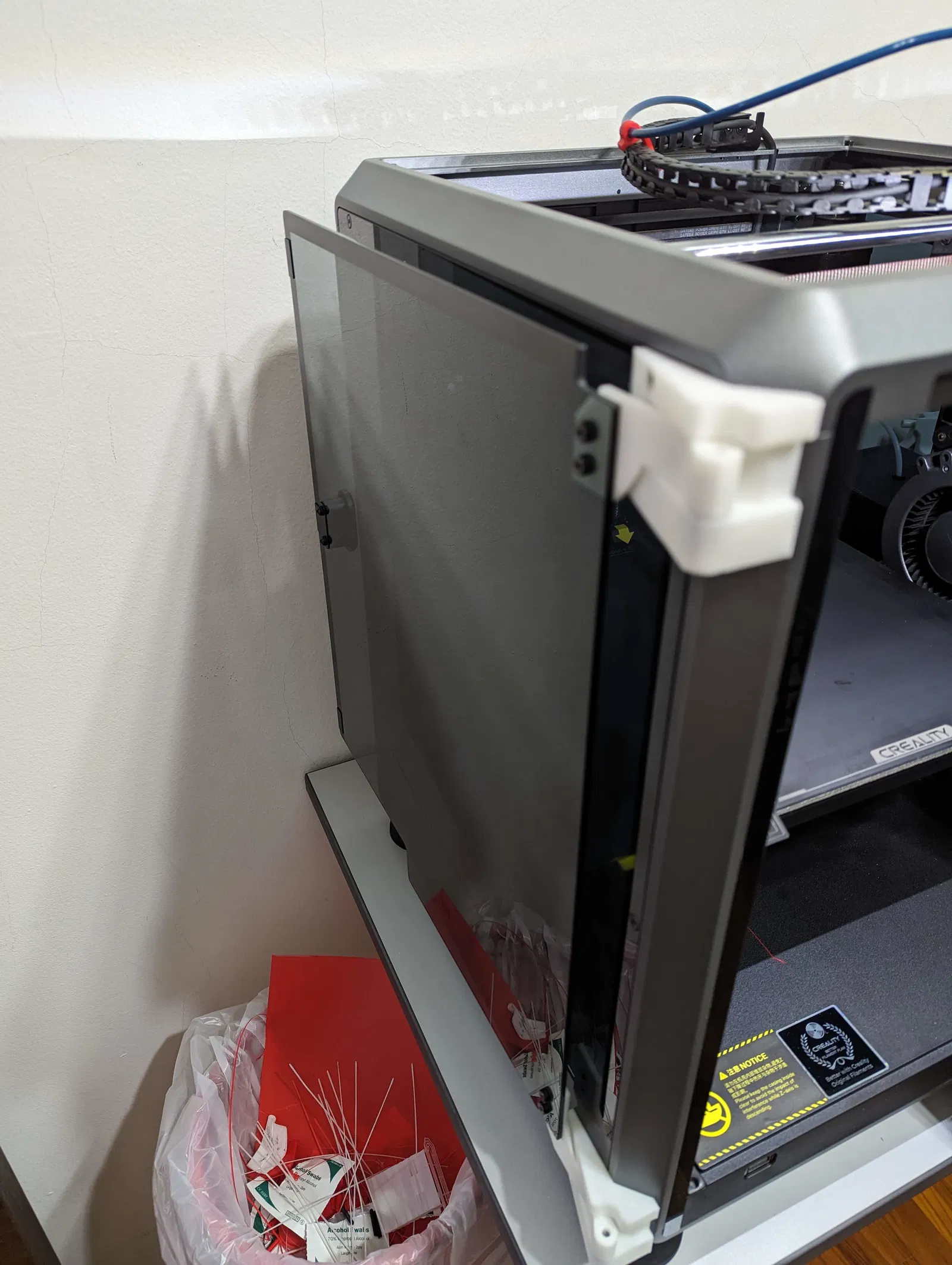

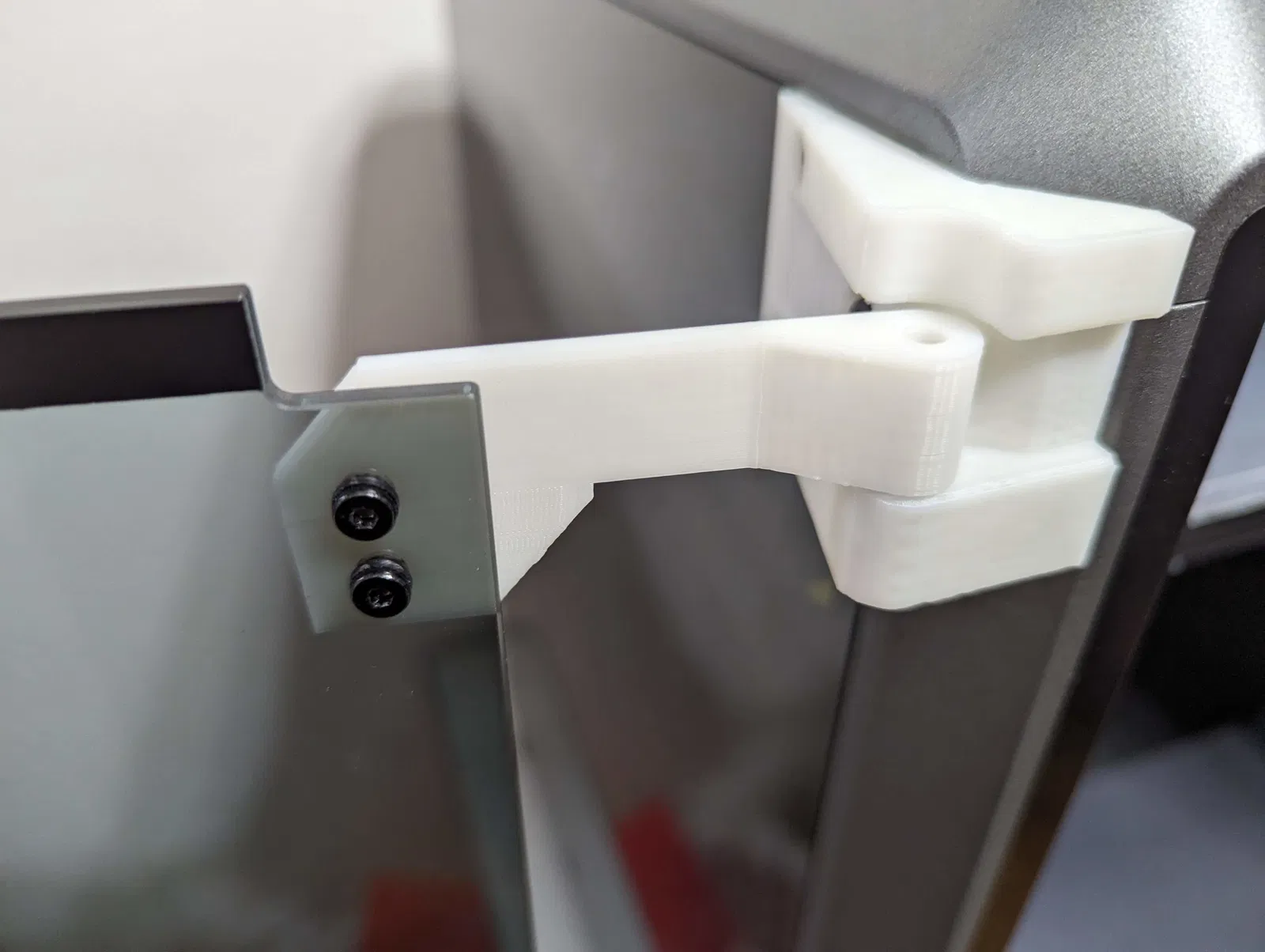

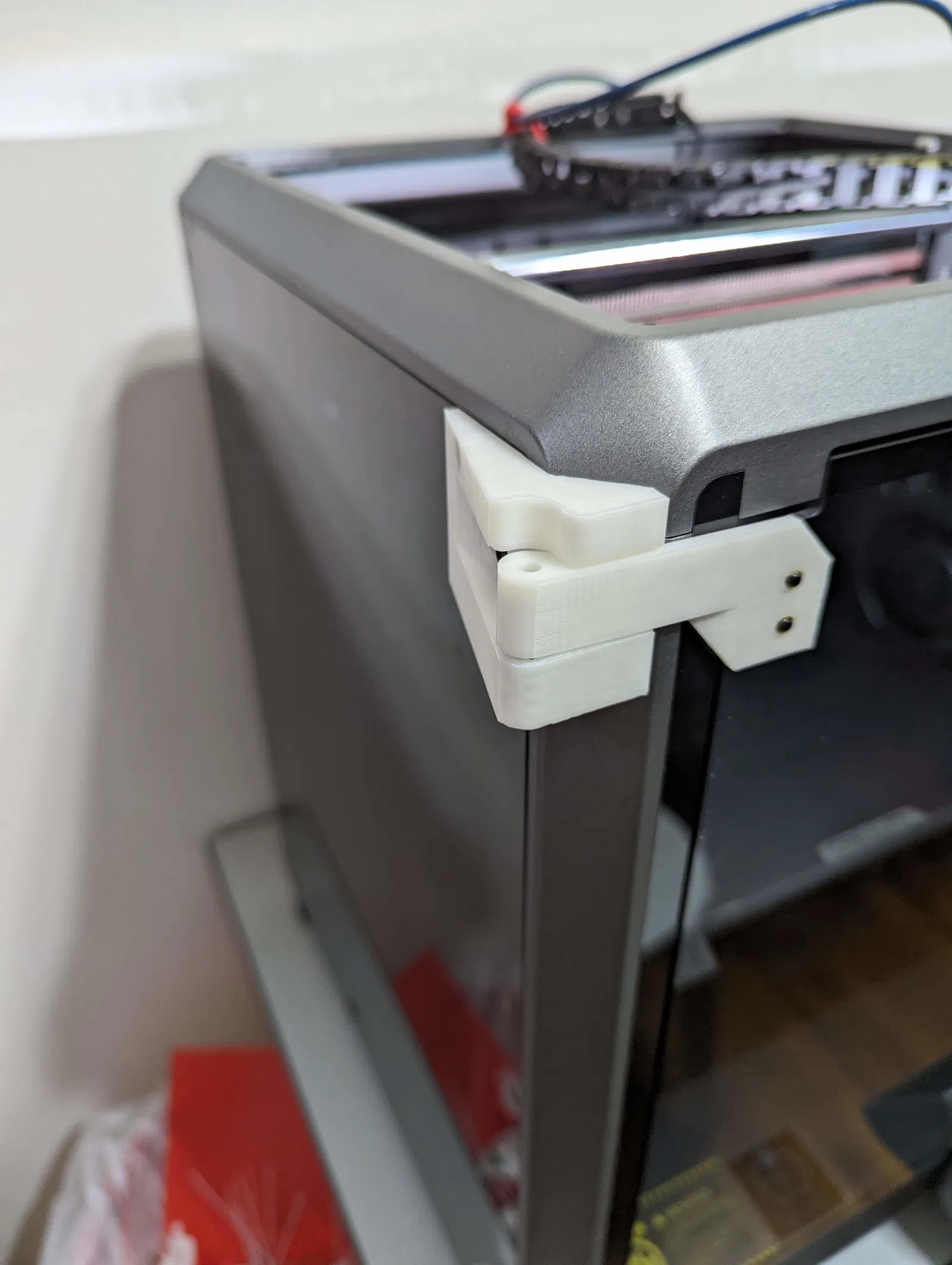

Bản lề 270 độ cho Creality K1

[Cập nhật ngắn ngày 5 tháng 12 năm 2023] Vấn đề đã biết:

A.) Cái này được thiết kế cho K1, tôi không có K1 max, không chắc có vừa không, có phiên bản bản lề 270 độ cho K1 max của người khác cũng có trên Printables.

B.) PLA sẽ hoạt động, nhưng khuyên dùng PETG hoặc ASA, đổ đầy 30%+.

C.) Nếu phiên bản PIP của bạn có tiếng kêu cọt kẹt, có thể cài đặt lưu lượng hơi lệch một chút, hoặc chỉ cần thêm một ít chất bôi trơn để nó tự điều chỉnh.

D.) Nếu cửa của bạn bị cong nhẹ với phiên bản PIP, thì có lẽ việc lắp đặt chèn ren nhiệt chưa chính xác. Vui lòng sử dụng phiên bản cửa có thể tháo rời nếu có thể. Bản lề 270 độ cho cửa có thể tháo rời có thể khắc phục lỗi dung sai của con người trong việc lắp đặt chèn ren nhiệt. HOẶC bạn có thể không sử dụng chèn ren nhiệt, chỉ cần sử dụng vít dài hơn với đai ốc bình thường.

Tôi đang sử dụng loại chèn ren nhiệt này, lỗ vừa với đầu vít nên nó tự căn chỉnh khi tôi ấn xuống

Nhưng một số người sử dụng loại chèn ren nhiệt này, khó kiểm soát vị trí cuối cùng.

=================================================================

Tôi đã thiết kế hai phiên bản, một phiên bản in tại chỗ (print in place) và một phiên bản có thể tháo rời.

Cả hai phiên bản đều đã được in và thử nghiệm. Không sử dụng bất kỳ loại brim hoặc skirt nào cho cả hai phiên bản.

Đối với cả hai phiên bản, bạn sẽ cần:

1.) Vít M3x8 - 4 cái (vít cạnh nguyên bản không đủ dài)

2a.) Đai ốc M3 và vít M3x6 - 4 bộ; HOẶC

2b.) Chèn ren nhiệt M3x3 - 4 cái (để sử dụng lại vít kính cửa nguyên bản)

Vui lòng lưu ý có vòng đệm cao su trên vít nguyên bản.

Tôi nghĩ cần phải giữ lại chúng để hấp thụ rung động nhằm bảo vệ kính.

Đối với phiên bản cửa có thể tháo rời, bạn sẽ cần thêm:

1.) Đai ốc M4 và vít M4x25 - 2 bộ

Nếu bạn cũng muốn có bộ chặn cửa, tôi cũng đã thiết kế một bộ có nam châm:
