Nẹp & kẹp panel Crusader (dành cho 2020 extrusions)

GIỚI THIỆU CRUSADER PANEL BRACES VÀ CLIPS

Crusader panel braces và clips được thiết kế cho 2020 extrusions với mục tiêu chính là cố định tấm back panel, NHƯNG cũng có thể dùng cho bất kỳ tấm panel nào bạn muốn.

Các braces và clips này được làm ra với đúng một mục tiêu — tăng độ cứng tối đa và siết/giữ panel chặt nhất có thể. Thiết kế cho Voron và nhiều máy khác. Bài test ADXL của bạn có khi sẽ mê mấy món này vì panel bị rung lắc là nguyên nhân phổ biến gây rung, dẫn tới VFA ở tốc độ in cao.

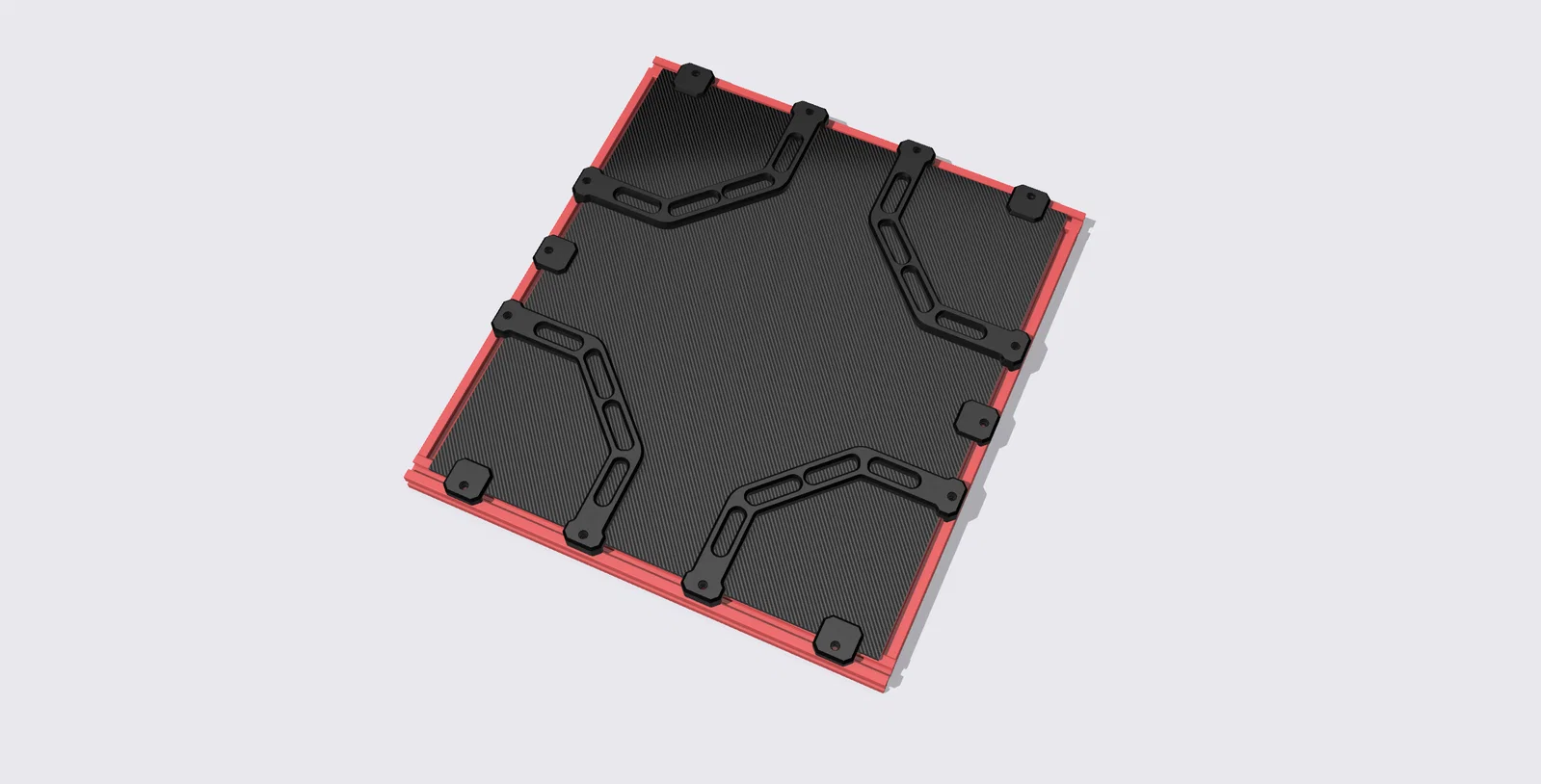

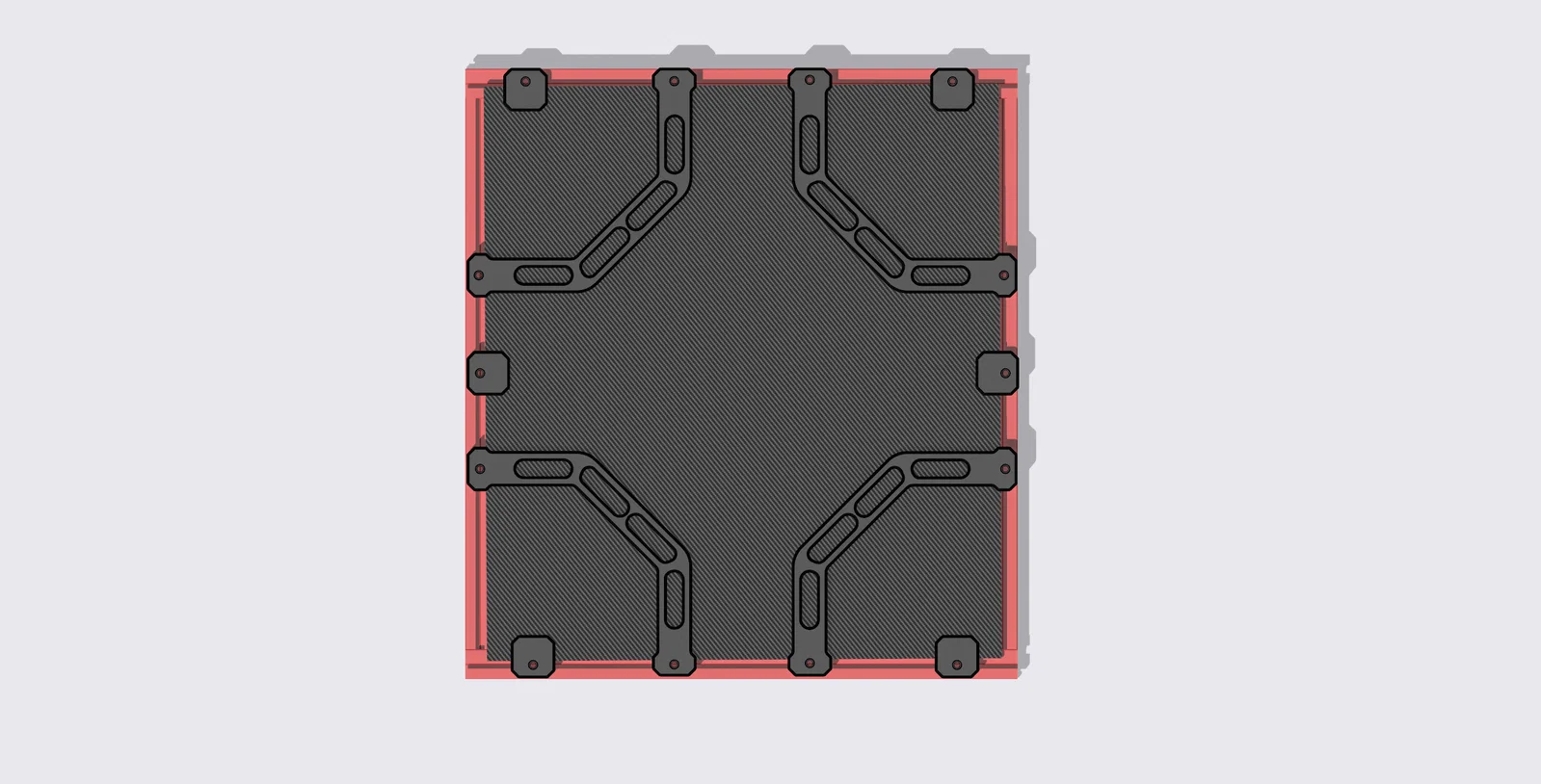

(Hình minh hoạ không phản ánh đúng tỉ lệ thực tế đối với frame size 250 trở lên. Vui lòng xem mục “Makes and Comments” để có hình thực tế (IRL) rõ hơn.)

Bản cho panel 4mm; và panel 4mm + foam (rất) dày được cung cấp trong REV1.
Có đăng kèm file STEP, bạn cứ thoải mái mod/remix.


BOM (bill of materials)

Phần cơ khí

SỐ LƯỢNG

M3x8 SHCS/DIN 912 Bolts (Nguồn: INT)

14

M3 Hammer head T-Nuts (Nguồn: INT)

14

Phần in (Printed Parts)

Braces

4

Clips

6

HƯỚNG DẪN LẮP RÁP

Siết ốc tới khi thấy nhựa nứt, rồi vặn trả lại 1/2 vòng. In lại và làm lại cho tới khi thành công. (Phòng hờ — đây không phải là lời khuyên.)


MỘT CHÚT VIDEO TRÌNH DIỄN

MÁY IN ĐƯỢC HỖ TRỢ

Bất kỳ máy in nào dùng 2020 extrusions và tương thích về kích thước.

HƯỚNG DẪN IN

Dưới đây là các thông số in để bạn làm theo nhằm tăng khả năng in thành công:

3D PRINTING PROCESS

Fused Deposition Modeling (FDM)

INFILL TYPE

Grid, Gyroid, Honeycomb, Triangle hoặc Cubic

MATERIAL

ASA, ASA-CF, ABS, ABS+, ABS-CF hoặc PETG

INFILL PERCENTAGE

40% - 60%

LAYER HEIGHT

Khuyến nghị: 0.2mm

WALL COUNT

Khuyến nghị: 4

SOLID TOP/BOTTOM LAYERS

Khuyến nghị: 5

EXTRUSION WIDTH

Ép cố định 0.4mm

GHI CÔNG VÀ LỜI CẢM ƠN

Thiết kế panel brace được lấy cảm hứng rất nhiều từ sturdy handles của Jeoje. Có người nói là lắp chung sẽ rất hợp.


CHANGELOG

Ngày

Thay đổi

02.01.2024

Phiên bản khởi đầu (Rev1)
