Mechanical Counter Version 1.0 – Bộ đếm cơ 3 chữ số (có reset)
Prototype Mechanical Counter Version 1.0 dạng bộ đếm cơ 3 chữ số có thể reset. Gợi ý in PLA trên Anycubic Kobra với nozzle 0.2, kèm lưu ý hướng đặt chi tiết để tránh gãy và các bước lắp ráp.
Mô tả

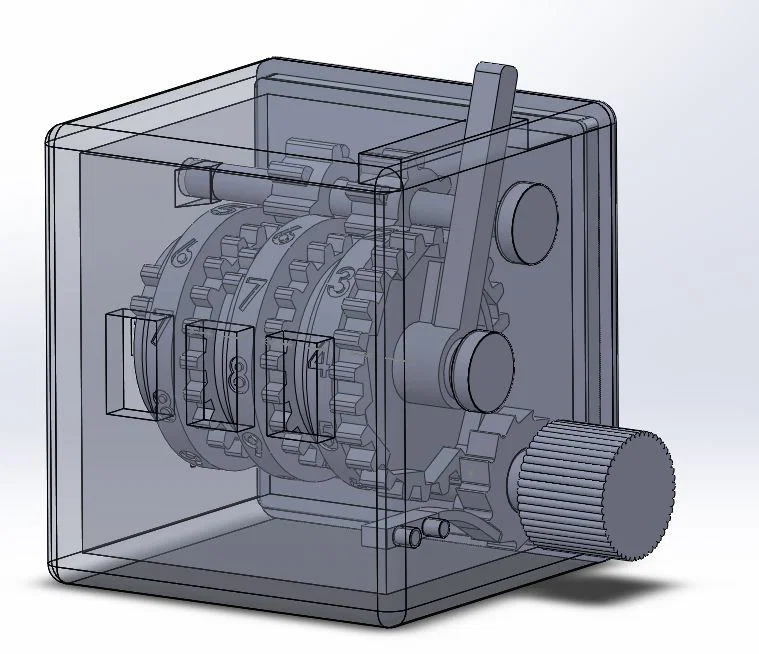

Một mẫu prototype tự thiết kế của bộ đếm cơ (mechanical counter) 3 chữ số, có thể reset.

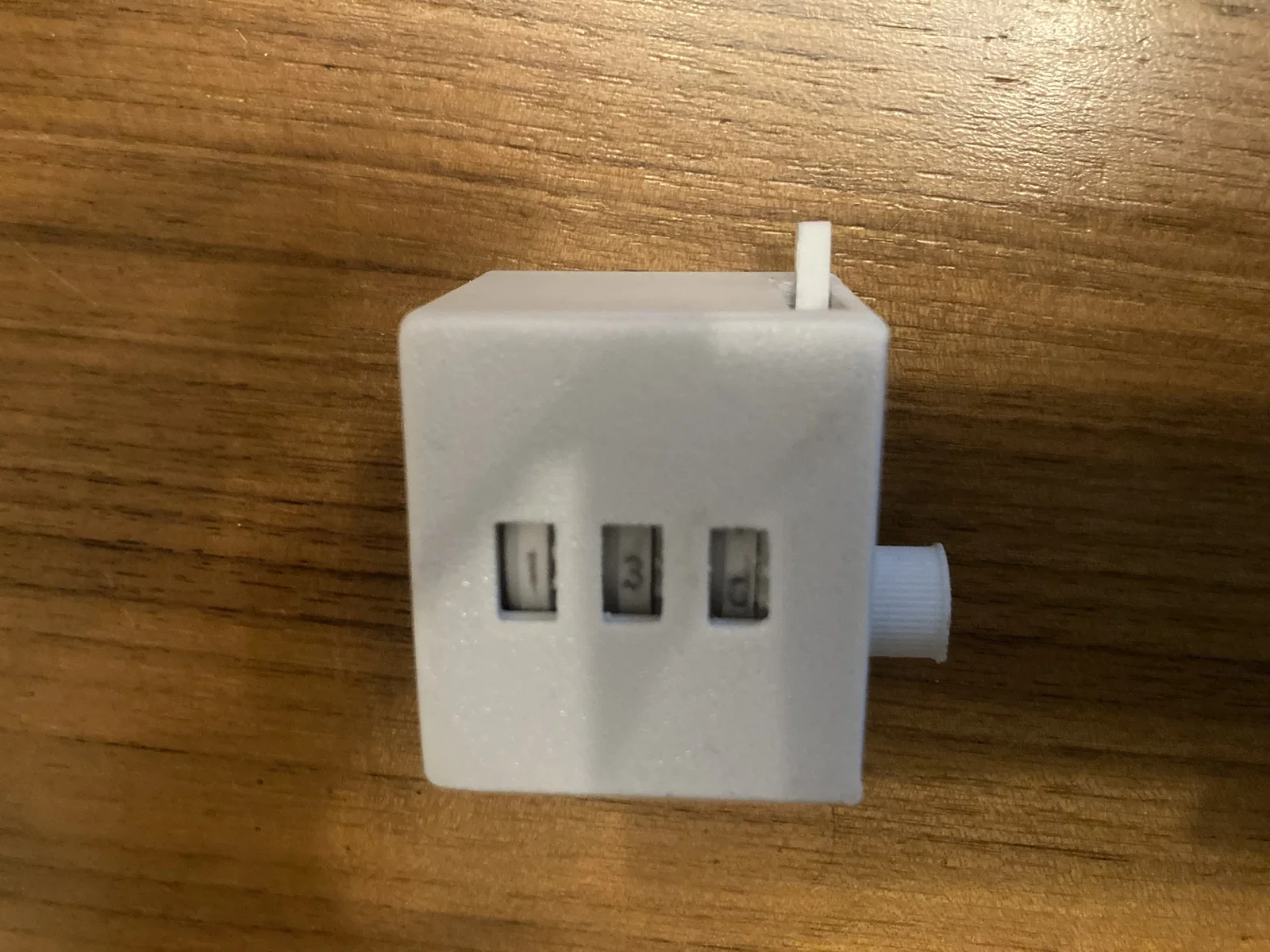

Mình in bằng PLA trên máy Anycubic Kobra với nozzle 0.2.
Lưu ý hướng đặt (orientation) của “Counter_3” và “Counter_06” để tránh bị gãy.
Lắp ráp:
1: Gắn “Counter_03” vào vỏ (“Counter_01”)
2: Sau khi nối “Counter_05”, "Counter_06" và “Counter_12”
3. Nối “Counter_10" và ”Counter_12"
4. Dùng “Counter_08” để lắp các bánh răng (gears).
5. Giờ lắp các bánh răng nhỏ (small gears) ("Counter_09") với cái “Counter_08” thứ hai
6. Lắp tiếp “Counter_04”, “Counter_07” và “Counter_11”
7. Giờ đóng nắp ("Counter_02")
Xong
