Giá đỡ Tablet và Notebook (Tablet and Notebook Stand)

Cập nhật:

• (04.12.2022) Thêm phiên bản ốc vít và ê-cu với dung sai lớn hơn.

Tablet and Notebook Stand

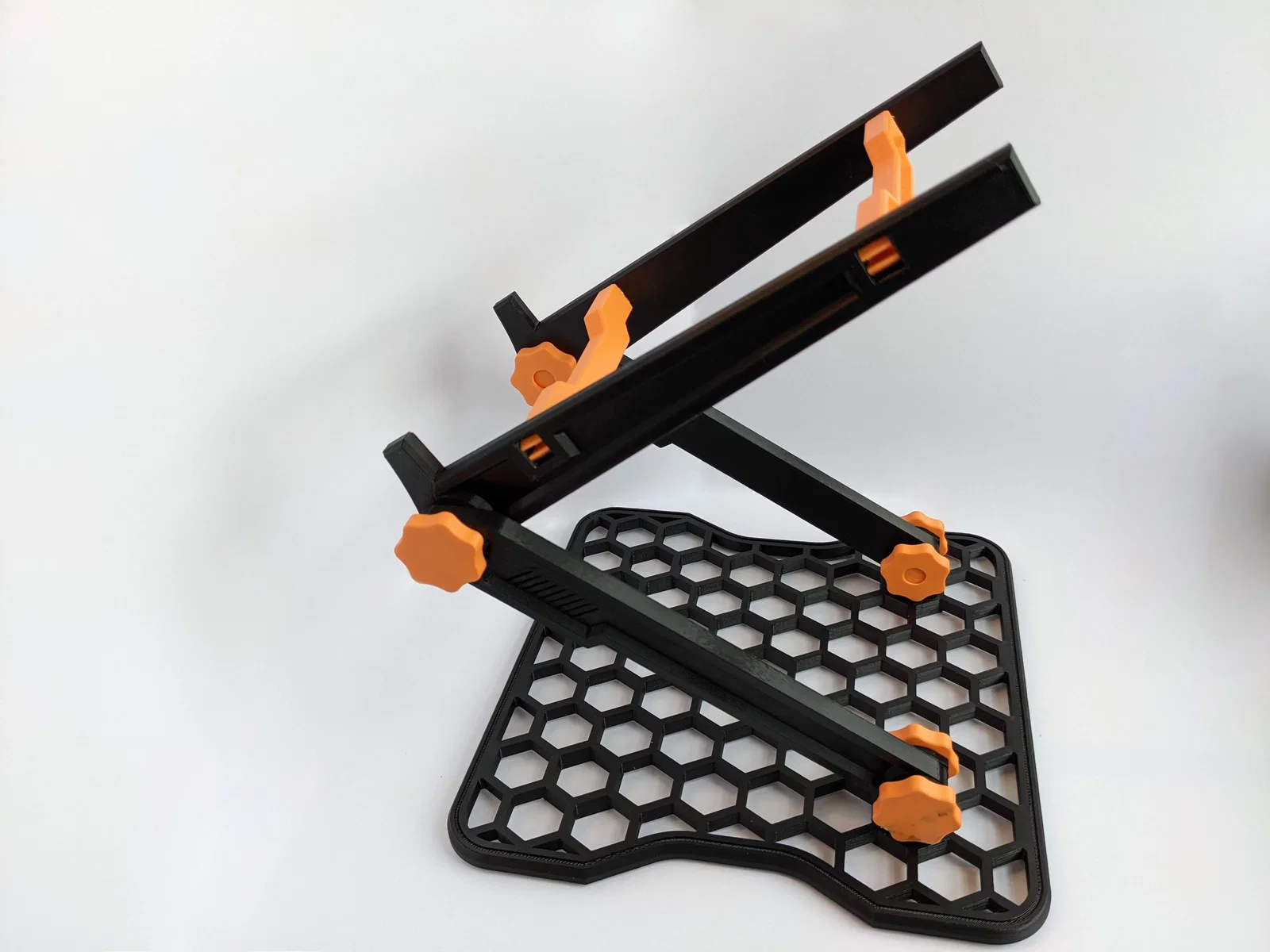

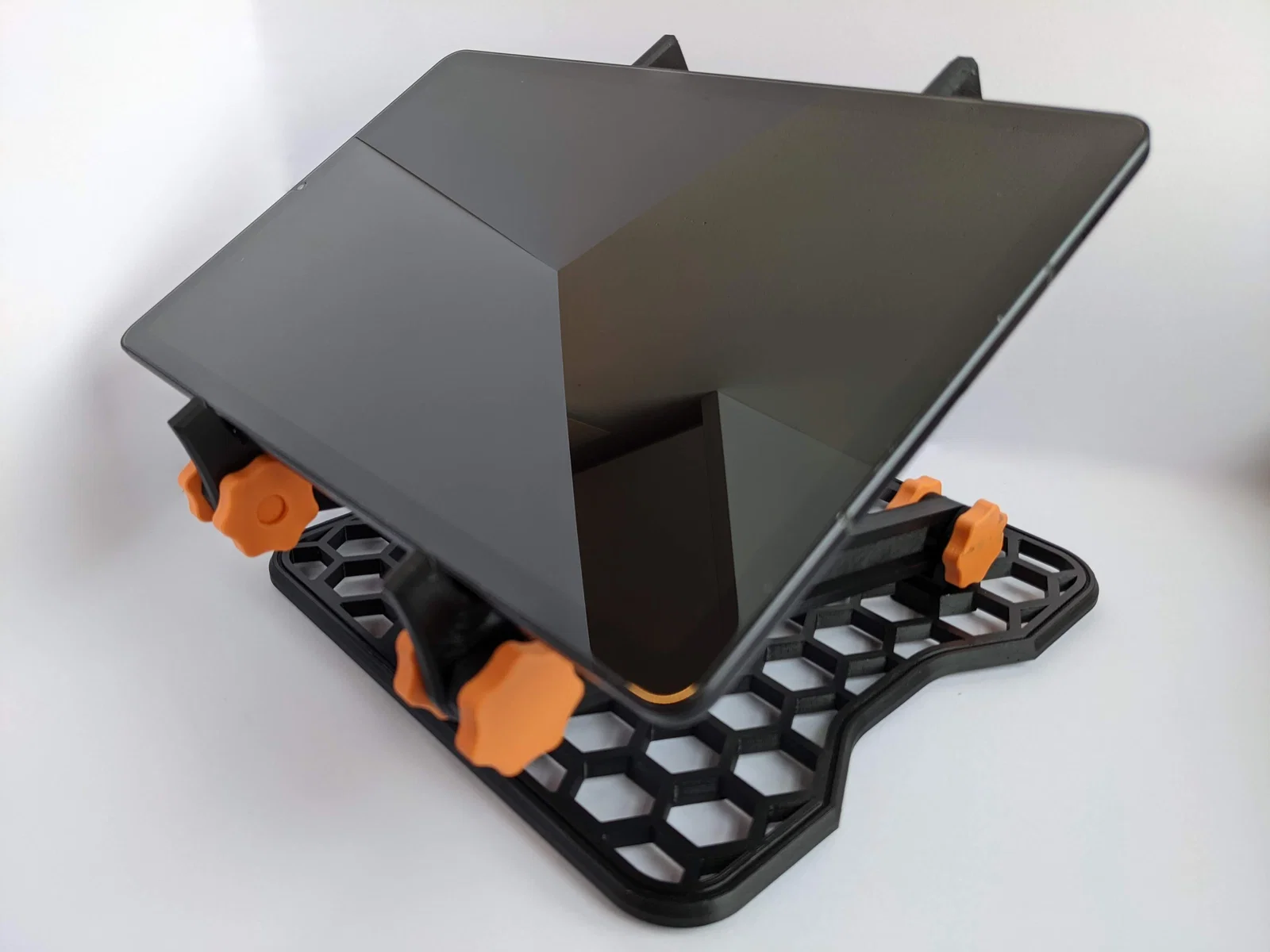

Muốn “đổi gió” cho góc home office của bạn hông? Cái laptopstand này sẽ thành trợ thủ đắc lực mới của bạn. Nó đỡ được laptop nhẹ, tablet hoặc thậm chí là sách (nếu bạn vẫn còn dùng). Stand có thể điều chỉnh linh hoạt giúp bạn chỉnh độ cao và độ nghiêng đúng theo nhu cầu. Ngoài ra, nó được 100% 3D printed (không cần phần cứng bổ sung) và lắp ráp cũng không cần dụng cụ. Nhớ đừng chất quá nặng lên stand, không là cơ cấu nghiêng sẽ bị sập. Dù sao cũng chỉ là nhựa thôi mà ;)

Vậy nên bạn cứ xem qua thiết kế và in ra để có một góc làm việc công thái học đúng ý!

Cần in những gì (What to Print)

•  1 x Baseplate
•  2 x Bracket
•  1 x Base arm
•  1 x Base arm -mir
•  1 x Holding arm
•  1 x Holding arm -mir
•  4 x Screw
•  4 x Nut
•  2 x Connecting Beam

Cách in (How to Print)

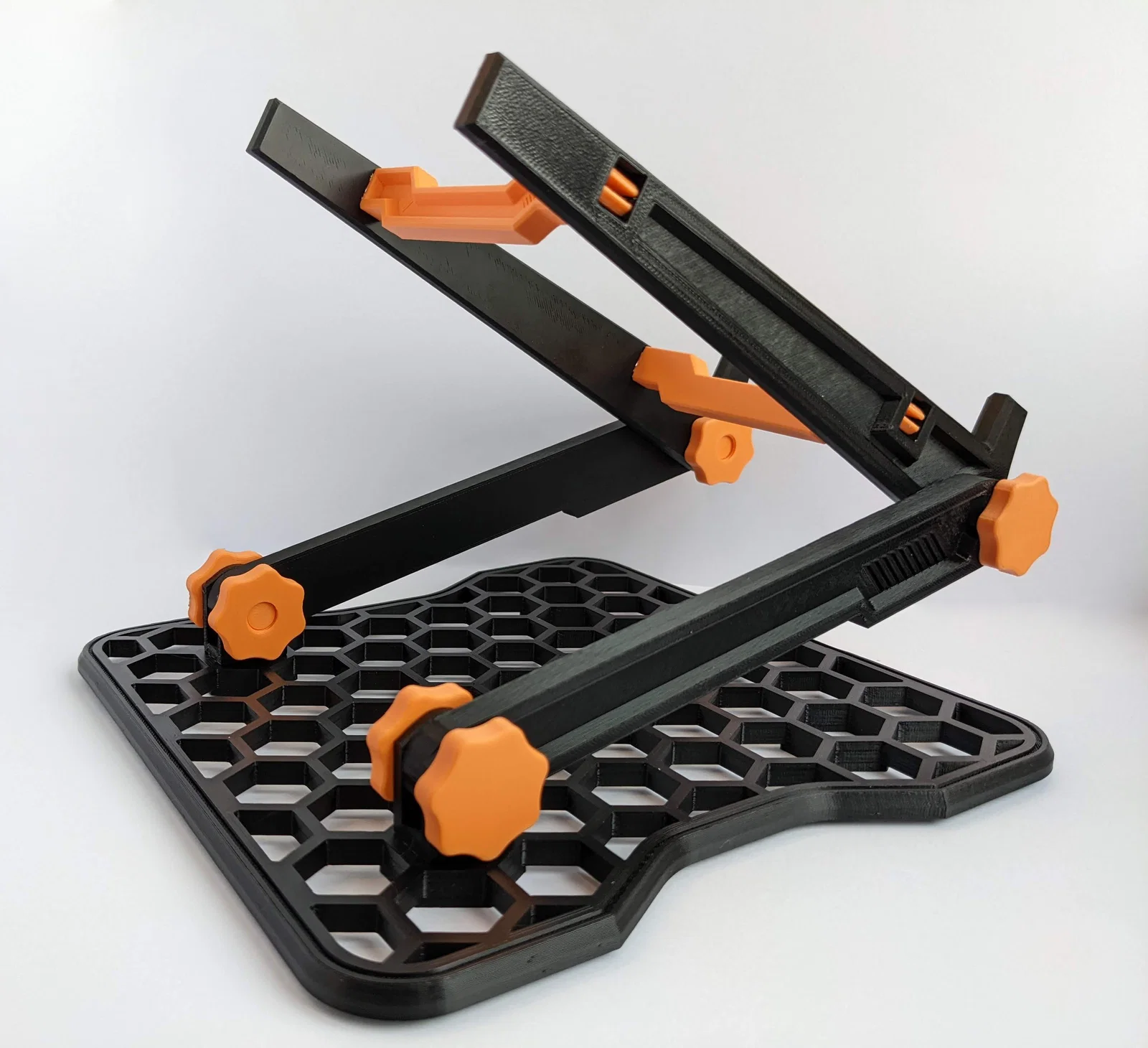

Dùng PLA để in stand. Nếu thích bạn có thể in 2 màu như trong hình. Tất cả chi tiết khi mở trong slicer thì đã nằm đúng orientation. Mình dùng Prusaments Jet Black và Orange PLA.

Có bạn góp ý là ốc (screws) bị chặt quá. Vì vậy mình đã thêm phiên bản thứ hai (_increasedTolerance) cho cả screw và nut.

Màu nền (Base color):

Baseplate:

• layer height 0,2
• infill 30%
• 3 contours
• rotate bridging to 45°
• không supports

Bracket:

• layer height 0,15
• infill 100%
• 3 contours
• không supports

Arms:

• layer height 0,15
• infill 60%
• 3 contours
• không supports

Màu nhấn (Accent color):

Nuts and screws:

• layer height 0,15
• infill 100%
• 2 contours
• không supports

Connecting beam:

• layer height 0,2
• infill 20-50%
• 2 contours
• không supports

Cách lắp ráp (How to assemble)

1. Bước đầu post-processing: làm sạch cái lỗ trên base arms khỏi phần support còn sót lại như trong hình. Đồng thời vặn ê-cu lên xuống trên ốc vài lần để nó “mượt” hơn.



2. Cắm 2 cái brackets vào baseplate sao cho phần khoét lục giác hướng vào trong. Lưu ý quan trọng: phải lắp đúng chiều, vì gần như không thể gỡ ra lại được. Tất nhiên là chuyện đó chưa từng xảy ra với mình đâu ;) Mẹo: dùng base arms để đẩy vào như hình vì bạn sẽ cần dùng lực khá nhiều.



3. Để baseplate qua một bên và làm phần đỡ (holding part). Nối 2 holding arms với 2 connecting beams. Lưu ý: cả 4 chi tiết đều có một “rãnh/lõm” chạy dọc theo chiều dài, và phần đó phải hướng ra ngoài. Xem hình để đối chiếu.



4. Quay lại baseplate và gắn base arms (đầu hẹp) vào brackets bằng screws. Các rãnh/lõm vẫn phải hướng ra ngoài, và phần gờ nhô (protrusion) phải hướng về phía base. Mặt trong của brackets có khoét lục giác để cố định nut ở bên đó. Bạn cũng có thể dán keo cố định thêm. Nhớ đừng để keo dính vào ren.

5. Tiếp theo nối holding arms với base arms cũng bằng screws theo cách tương tự. Nhớ để các móc (hooks) hướng lên trên.

6. Tuỳ chọn: dùng miếng nỉ cắt sẵn hoặc in một miếng bằng vật liệu flex để che 4 “chân” lục giác cho khỏi trầy.

Nếu chỗ nào chưa rõ, bạn có thể tham khảo file .stp (include) của toàn bộ cụm lắp.

Cách sử dụng (How to use it)

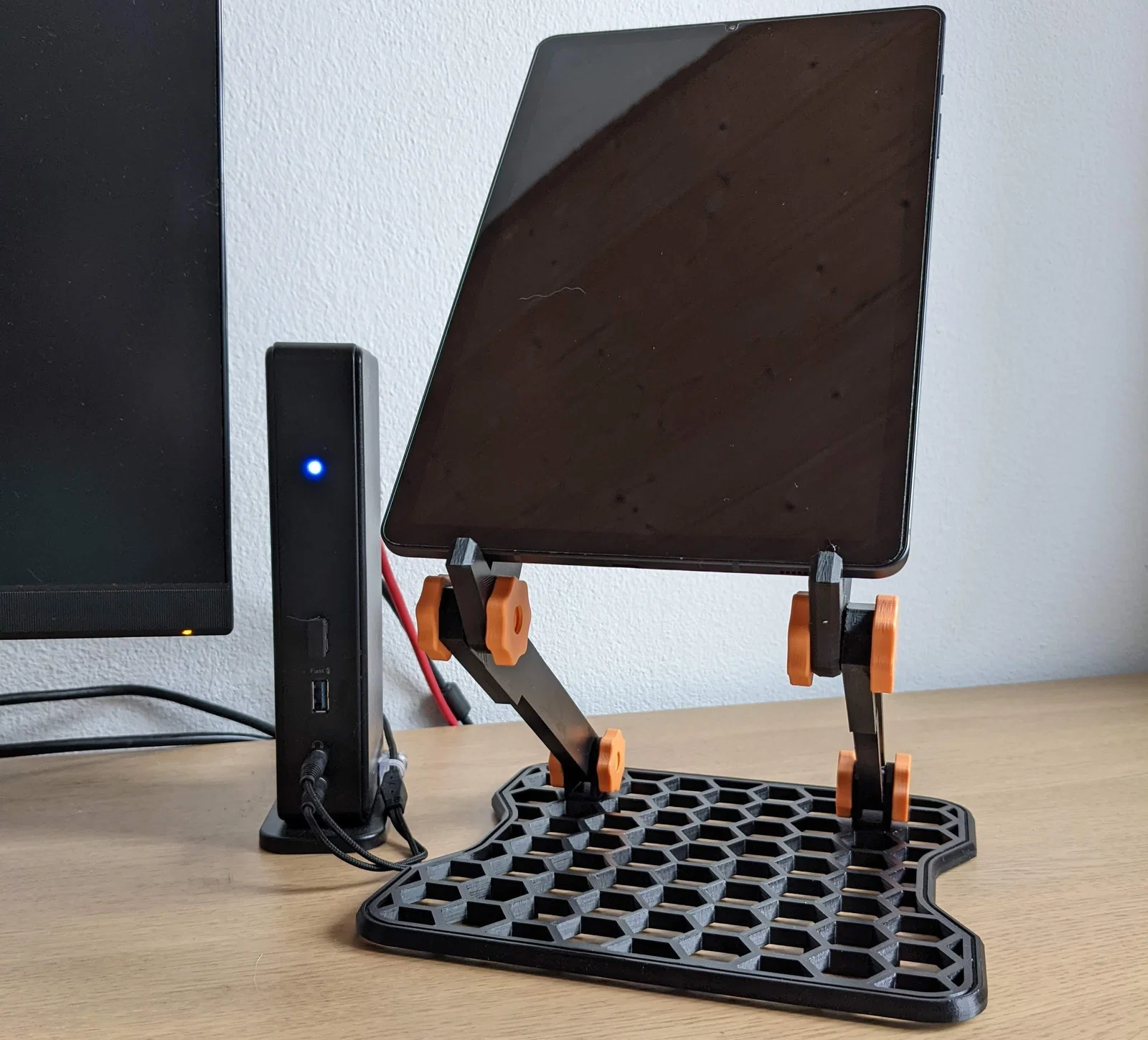

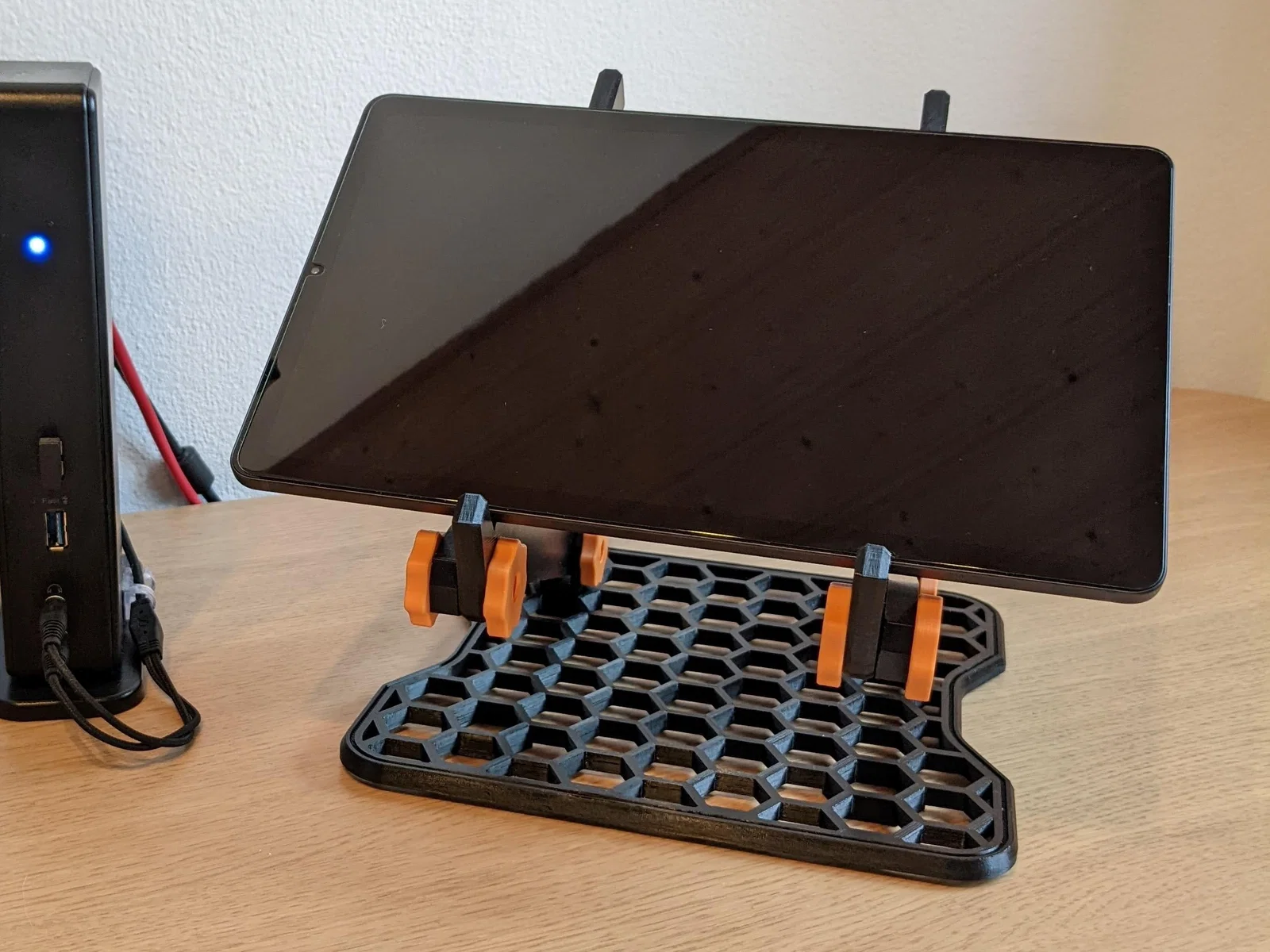

Bằng cách nới và siết ốc (nut có thể để cố định), bạn có thể chỉnh góc giữa holding arms, base arms và phần base. Nhờ vậy bạn chỉnh được độ cao và độ nghiêng của stand. Chúc bạn dùng vui!

Lời kết (Final thoughts)

Hy vọng bạn thích cái stand này và thấy nó hữu ích. Nếu bạn có góp ý hay ý tưởng cải tiến thêm thì cứ cho mình biết. Và nhớ cho mình xem thành phẩm (makes) của bạn nữa nha! Nếu bạn quan tâm phiên bản dành cho laptop nặng hơn thì cũng cứ nhắn.

Chúc in vui!
