Hộp & Ống Trụ Lưới Hex Mesh (Hex Mesh Containers and Cylinders)

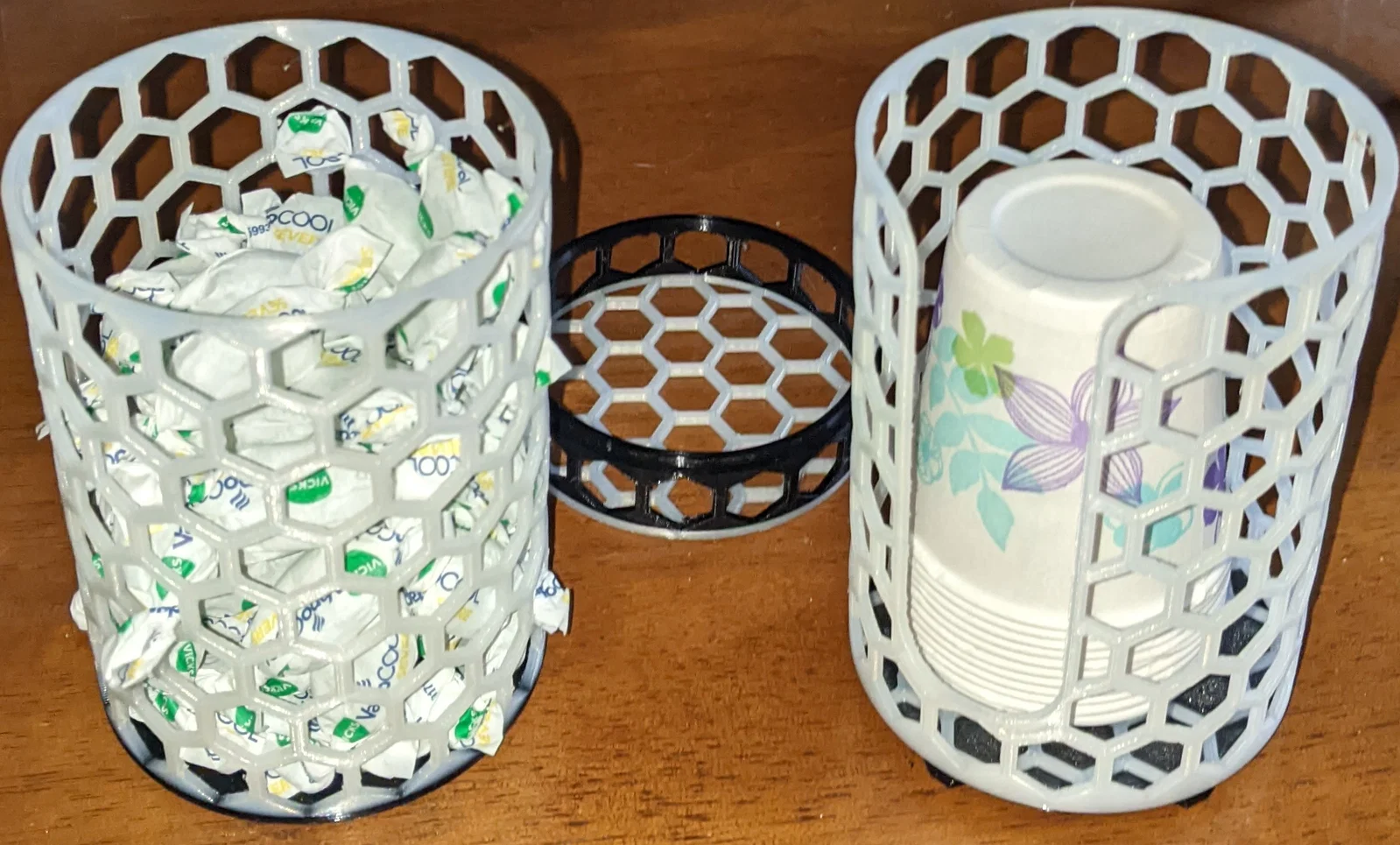

Mình thích kiểu hex mesh, nên bắt đầu làm tham số hoá trong Fusion 360, khởi đầu với dạng cylinder. Mình có kèm các file *.stl đường kính 100 mm và 70 mm cho:

• Cylinder mở cả hai đầu
• Cylinder có đáy đặc (solid bottom)
• Cylinder có đáy hex mesh

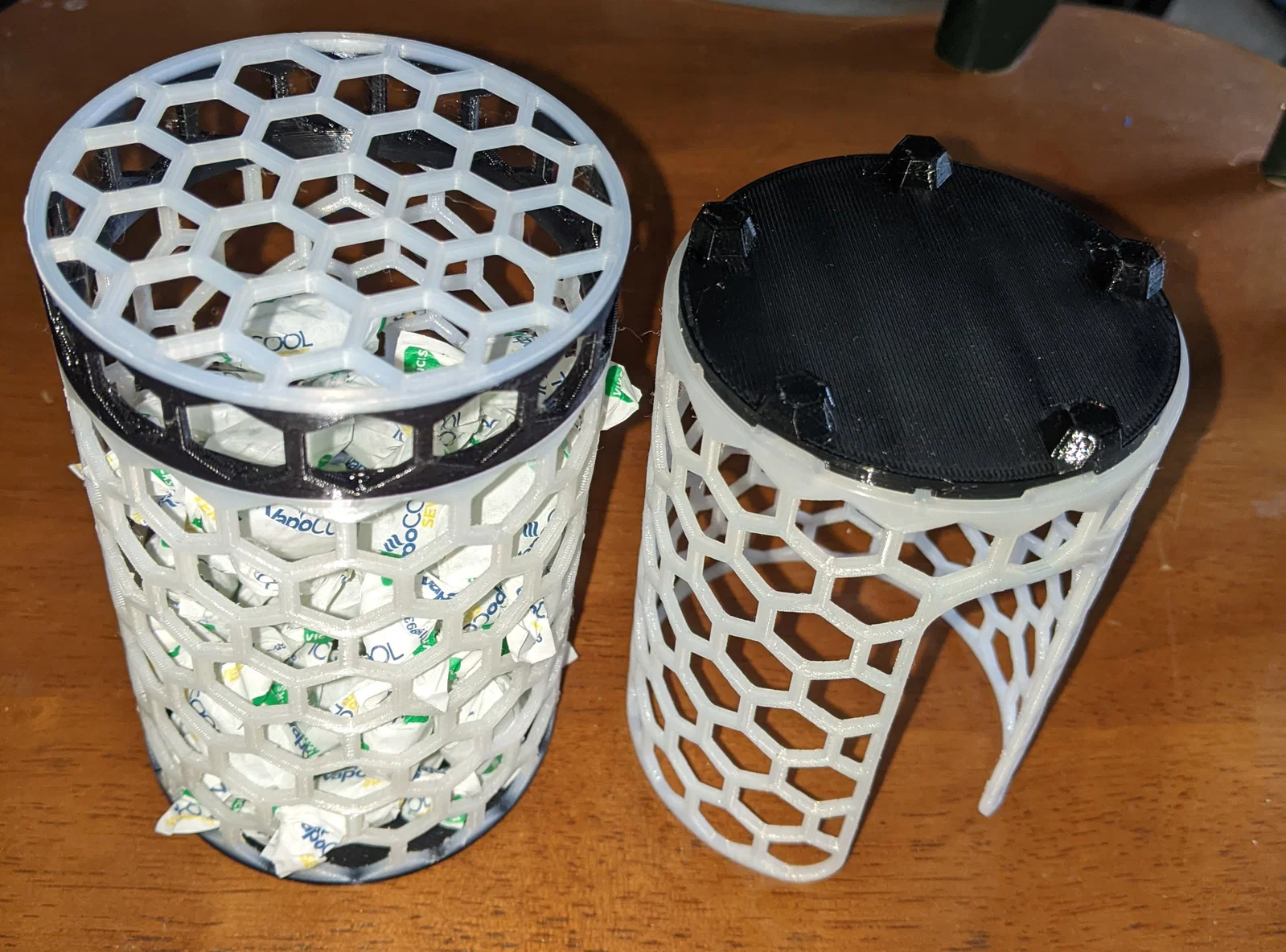

• Cylinder có một khe (slot) ở một bên
• Nắp / end cap

Mình cũng có kèm một cái đế nhỏ có chân, dùng cho mẫu đường kính 70 mm với cylinder đáy mesh. Độ ma sát đủ để giữ nó cố định tại chỗ.

Ưu điểm của hex mesh:

• Dùng ít filament hơn nhiều
• Theo mình nhìn rất gọn, sạch sẽ

Nhược điểm:

• File *.stl tương đối nặng
• Thường in chậm hơn do nhiều lần retraction
• Không phù hợp để chứa đồ nhỏ

Ghi chú thêm:

• Model có thể bị stringing, nhưng mình chỉ cần dùng heat gun để mức cao thổi khoảng vài giây là nó “tan” hết. (Đúng nghĩa là vài giây thôi, không là chảy luôn cả model)
• Mấy mẫu này mình in không cần support, kể cả cái đế nhỏ.
• PLA in ổn. Mình dùng PETG cho cái đế nhỏ vì thường mình để phần chân ở chỗ có thể bị ướt như bồn rửa nhà tắm. Mình cũng từng in đế nhỏ kiểu dùng FLEX cho phần chân và PETG cho phần mặt trên, vẫn chạy ngon.
• Số 20 hoặc 22 hex trong tên model là số lượng hex chạy quanh chu vi tại chiều cao đó.
• Diameter là ID (đường kính trong)

Nếu mọi người quan tâm, mình có thể upload file Fusion. Có 4 tham số bạn có thể tự đặt giá trị, còn lại Fusion sẽ tự tính.

Lưu ý:

• Fusion có thể mất khá lâu để chạy lại toàn bộ phần recalculation khi bạn đổi tham số. (Fusion hay “đuối” với rectangular và circular patterns)
• Model cũng không phải lúc nào cũng “bất bại”. Một số giá trị nhìn có vẻ hợp lệ nhưng vẫn fail (ví dụ NumHexes = 25 và Diameter = 70 sẽ lỗi)
