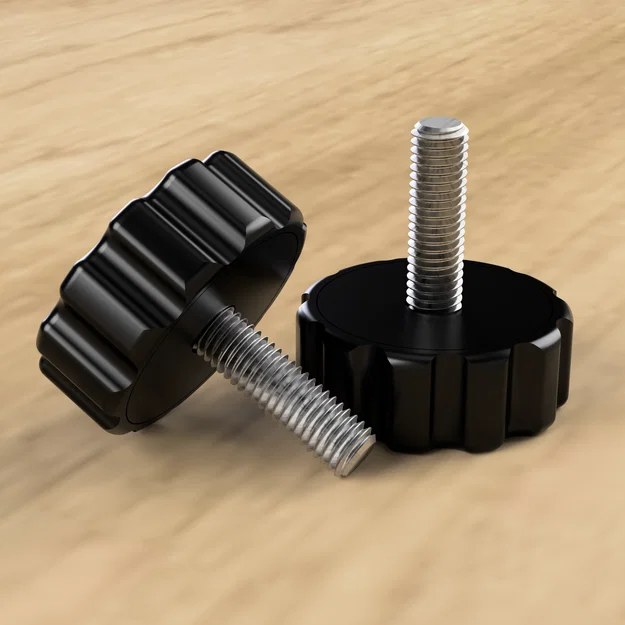

Núm vặn bu-lông (Bolt Knob) dùng bu-lông M8

Tác giả VisionForgeC_38912

Lượt tải
454
Lượt thích
57
Lượt coi
1.533
Tải tất cả (.zip)· 2 file · 235,6 KB· 235,6 KB

File 2 235,6 KB

  • Top_1777785482.3mf3MF · 208,1 KB
  • Bottom_1777785483.3mf3MF · 27,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#370646
Danh mục
DIY
Ngày đăng

Mô tả

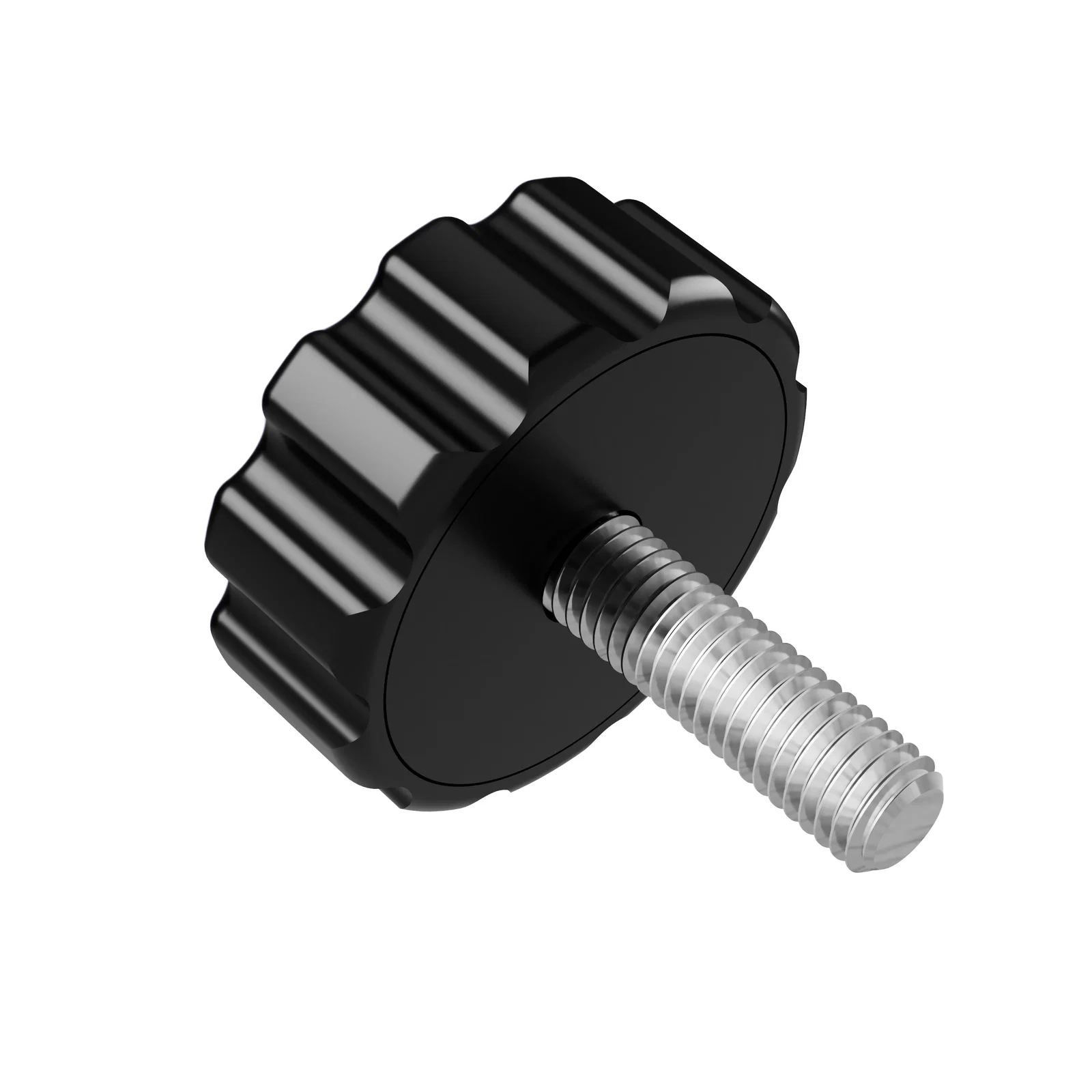

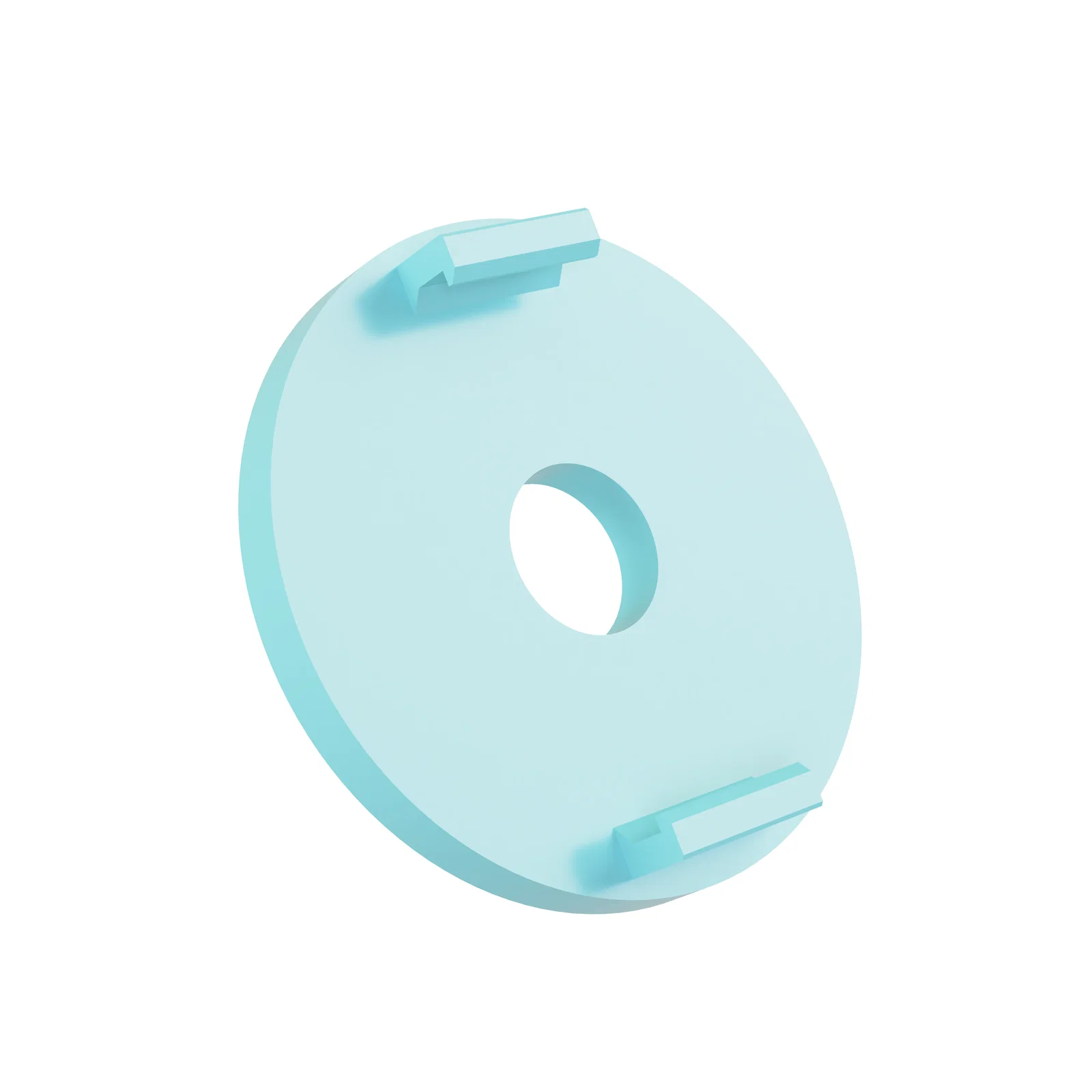

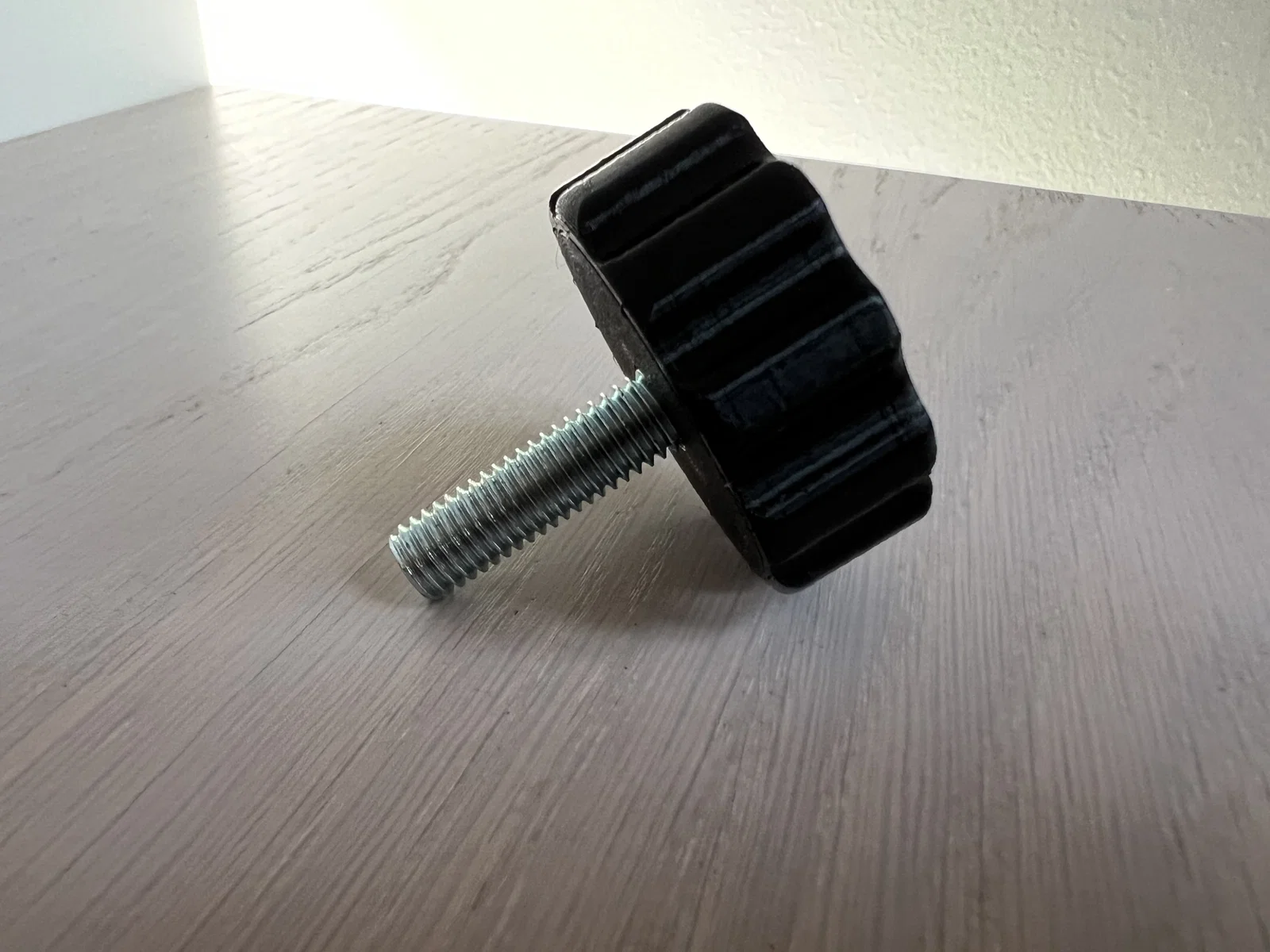

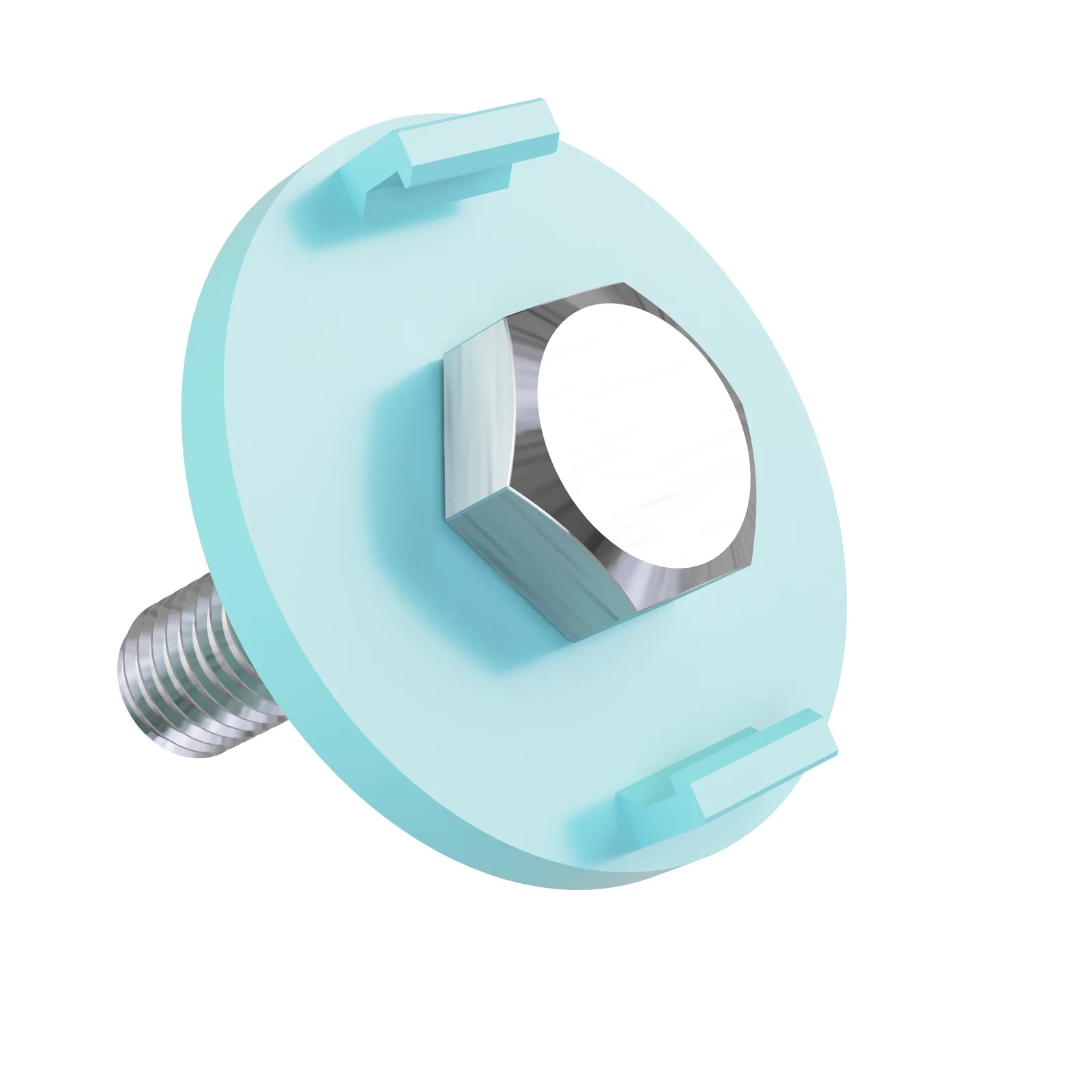

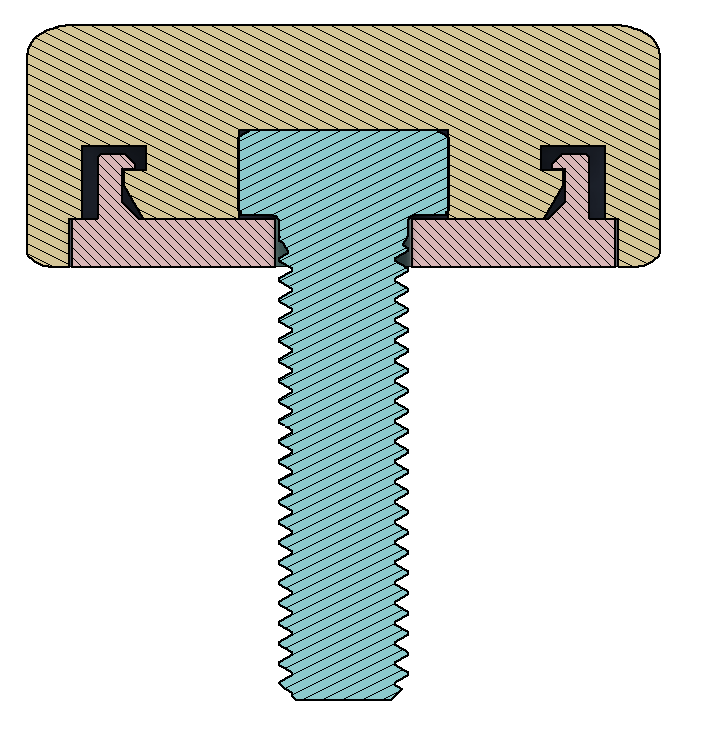

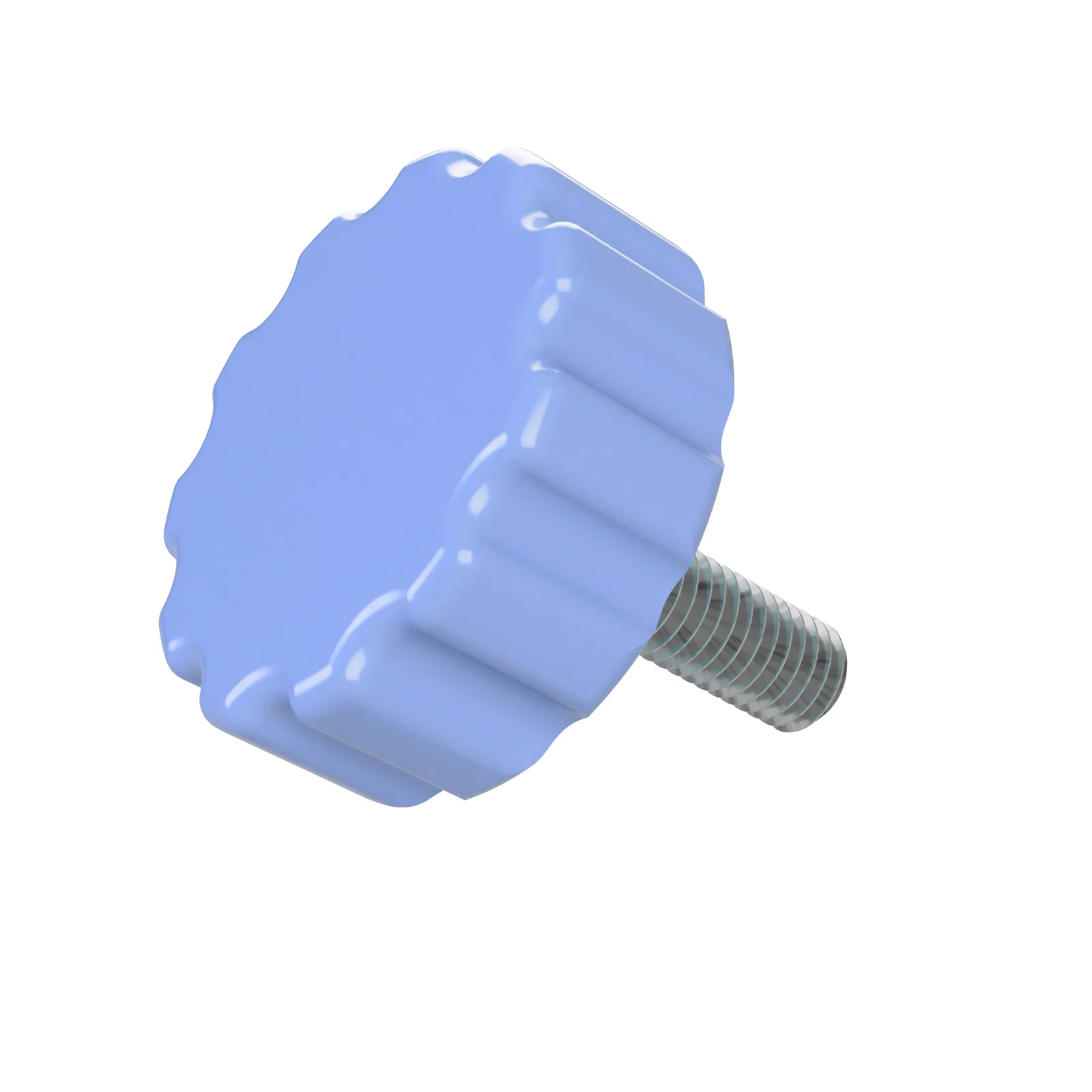

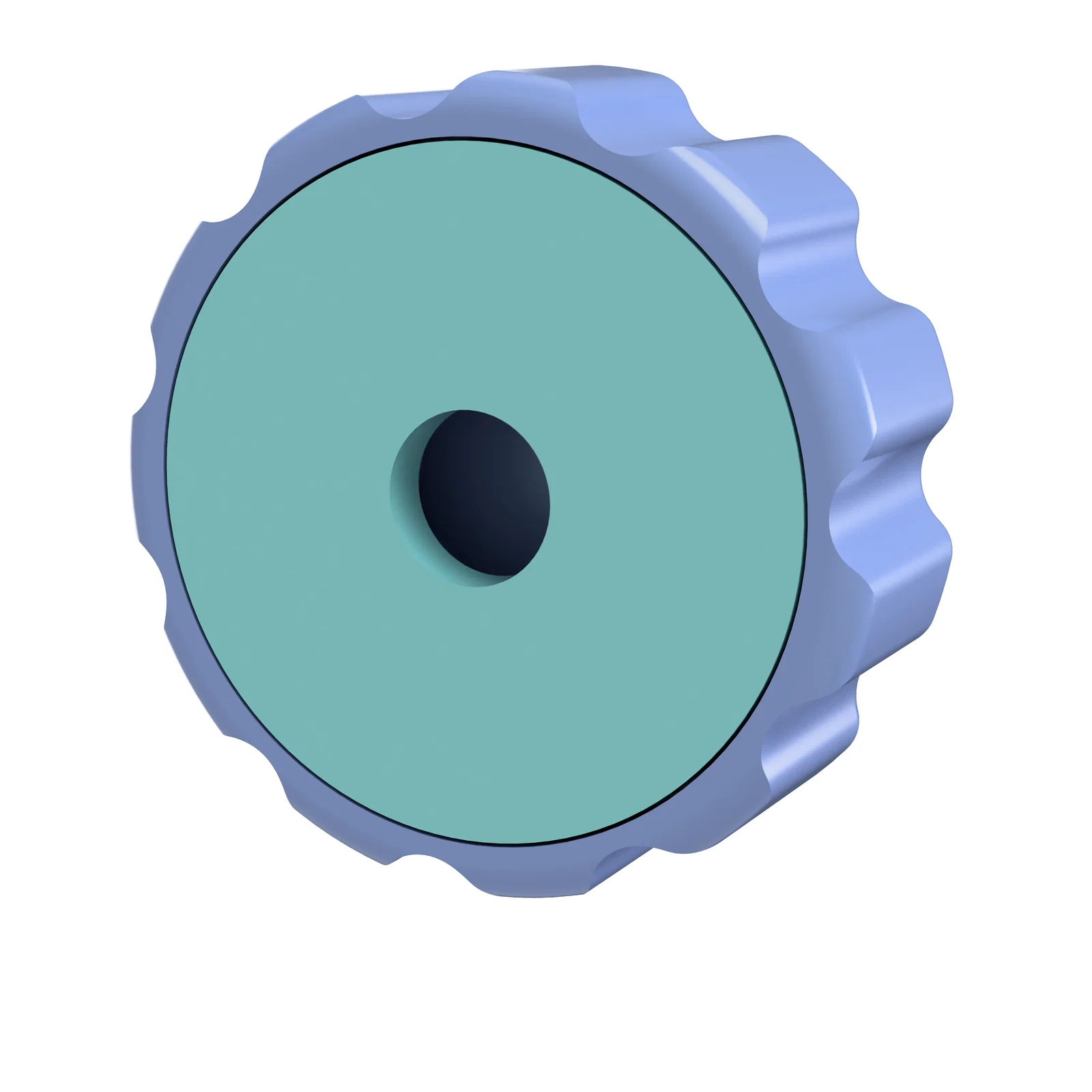

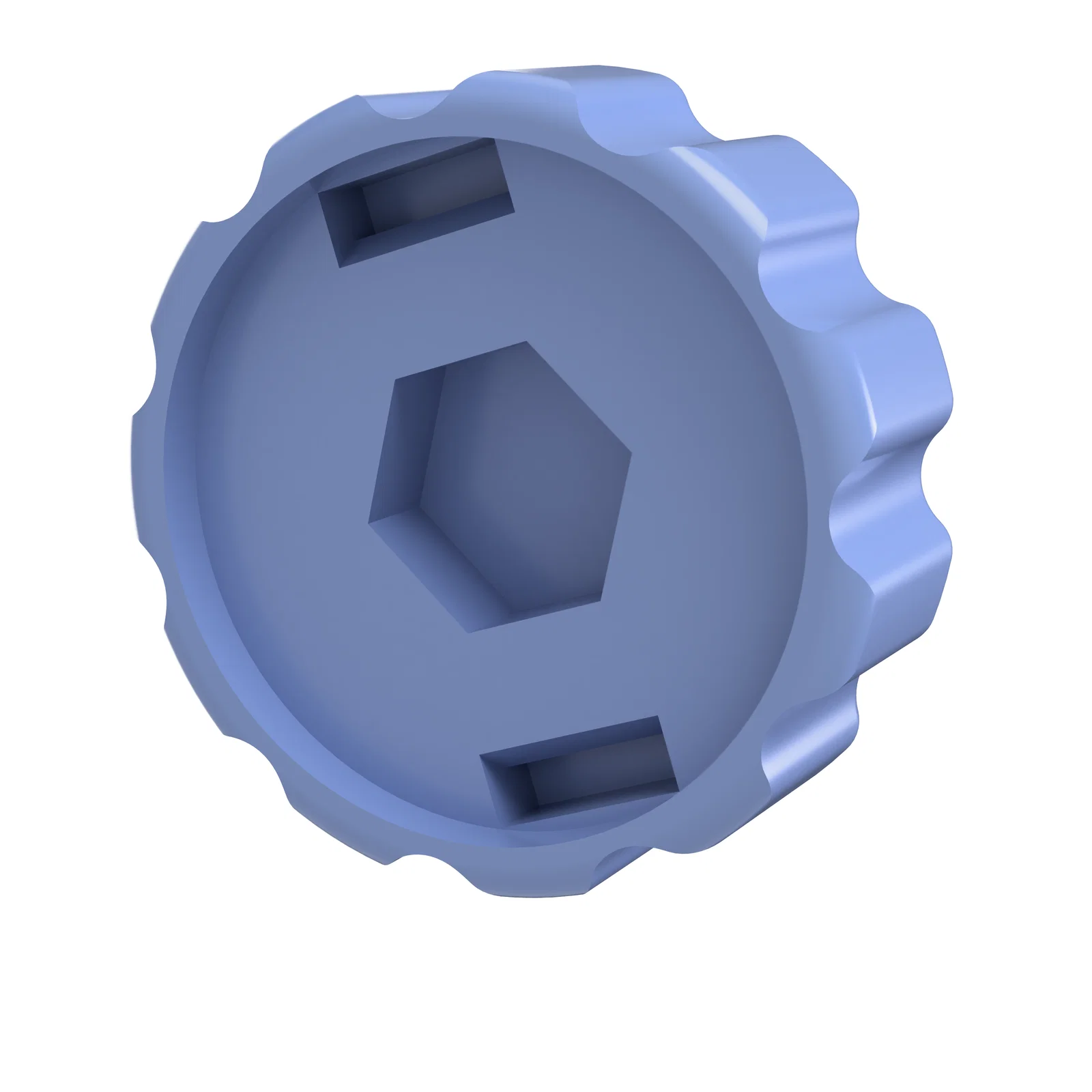

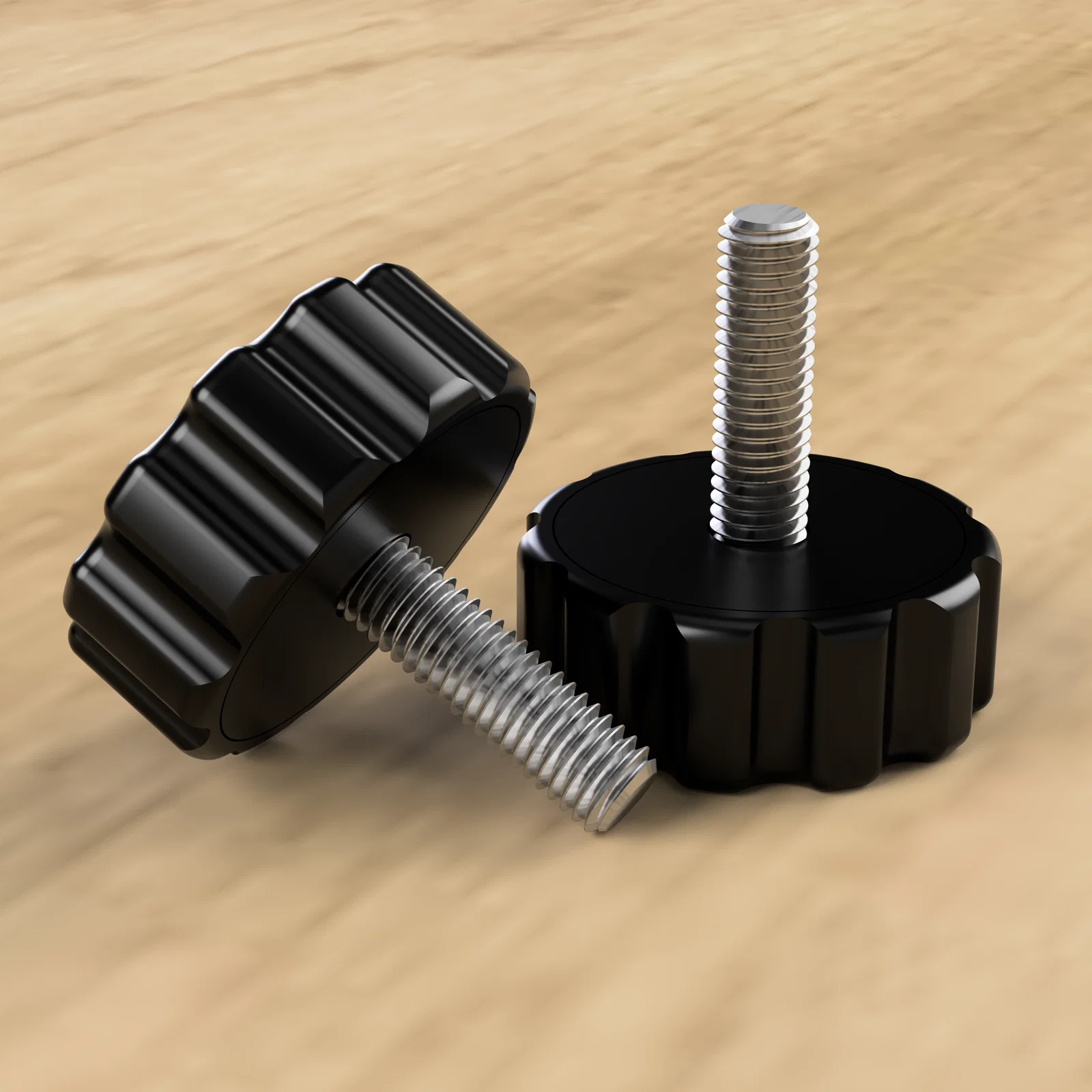

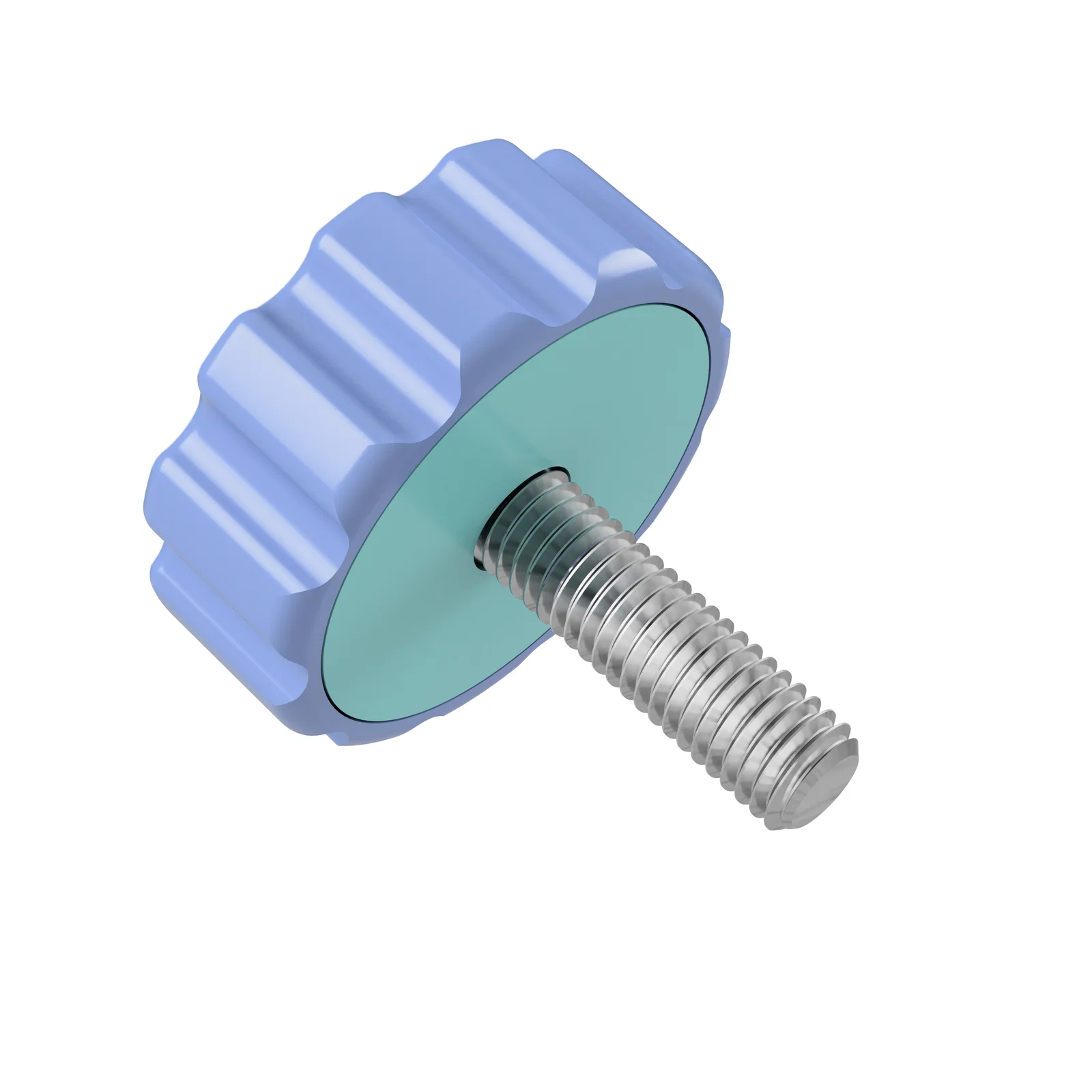

Núm vặn điều chỉnh M8, thiết kế để in và lắp ráp cho dễ. Chỉ cần ép khít (press fit) để khóa bằng ngàm snap lock đã in ở mặt dưới của núm.

Thông số kỹ thuật:

  • Chiều cao tổng: 15mm
  • Kích thước ngoài: Ø40mm
  • Lỗ cho vít/bu-lông: M8

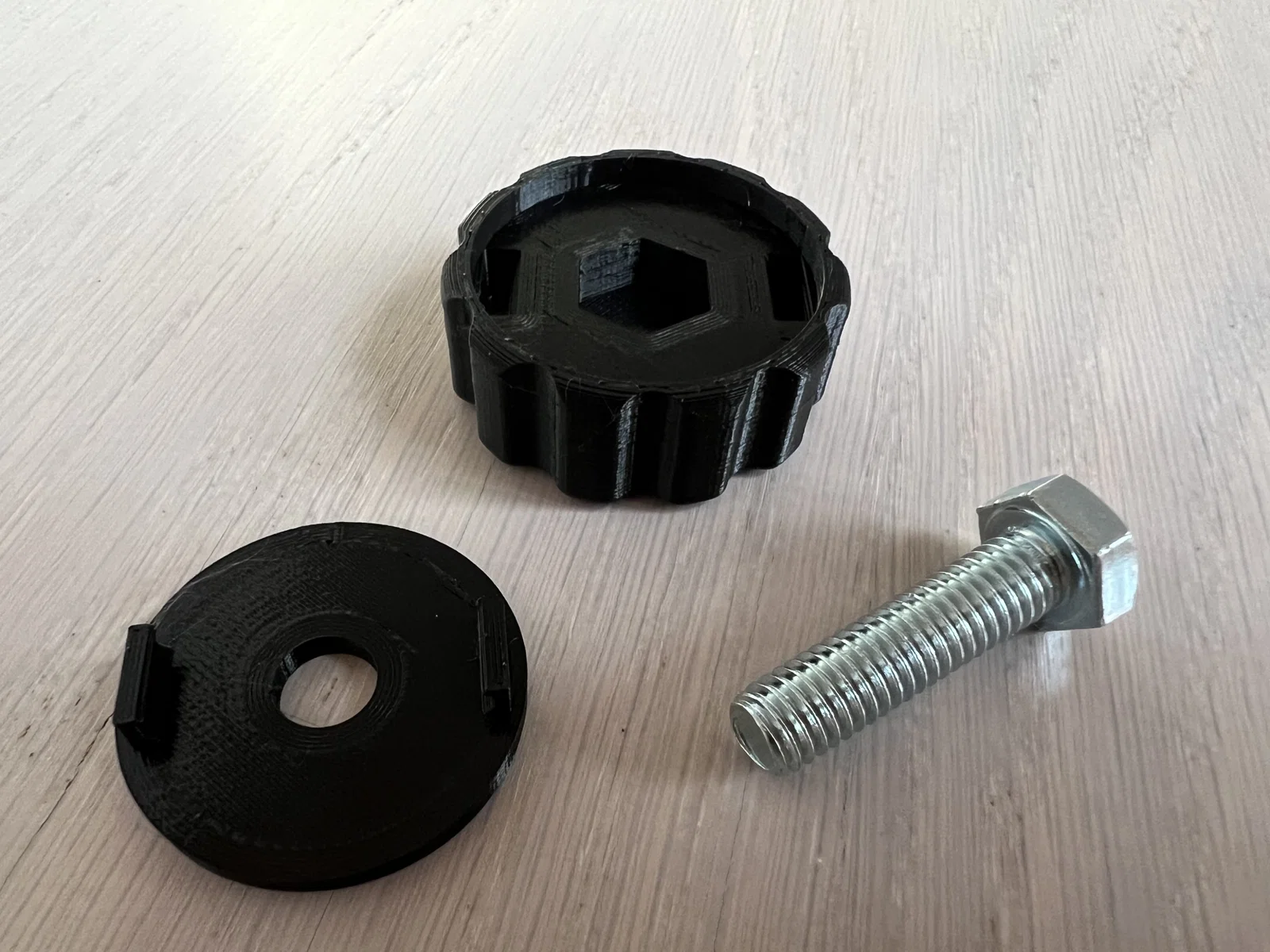

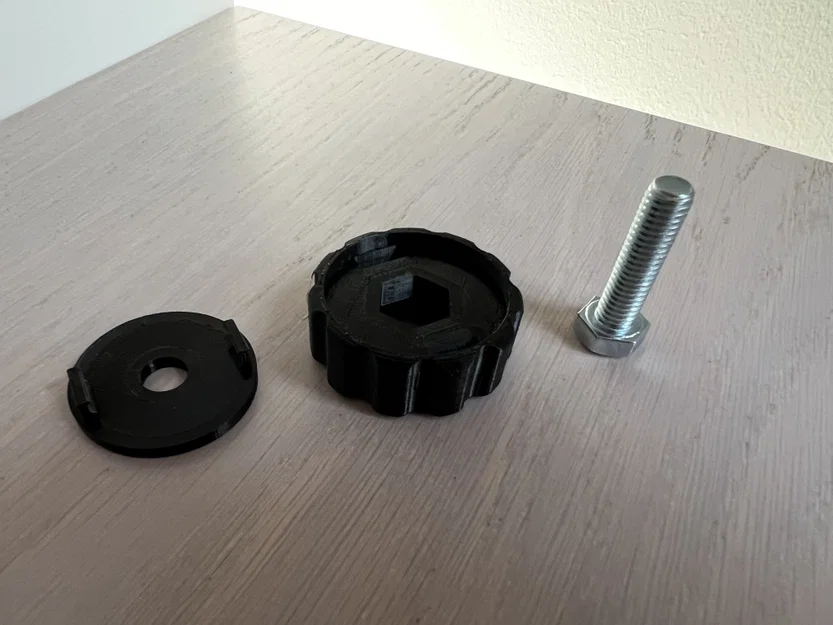

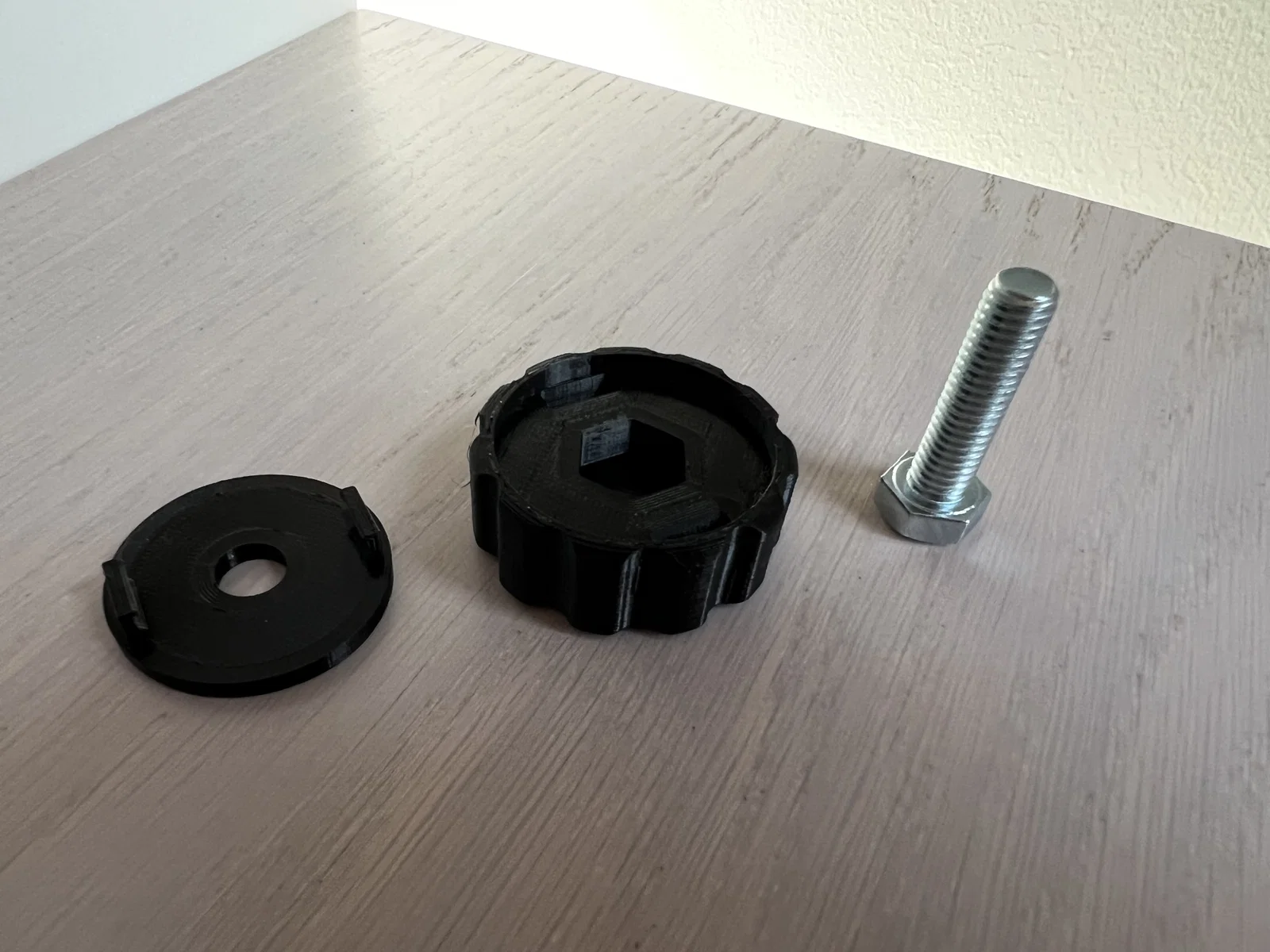

Vật tư cần chuẩn bị:

  • 1x bu-lông DIN933 M8

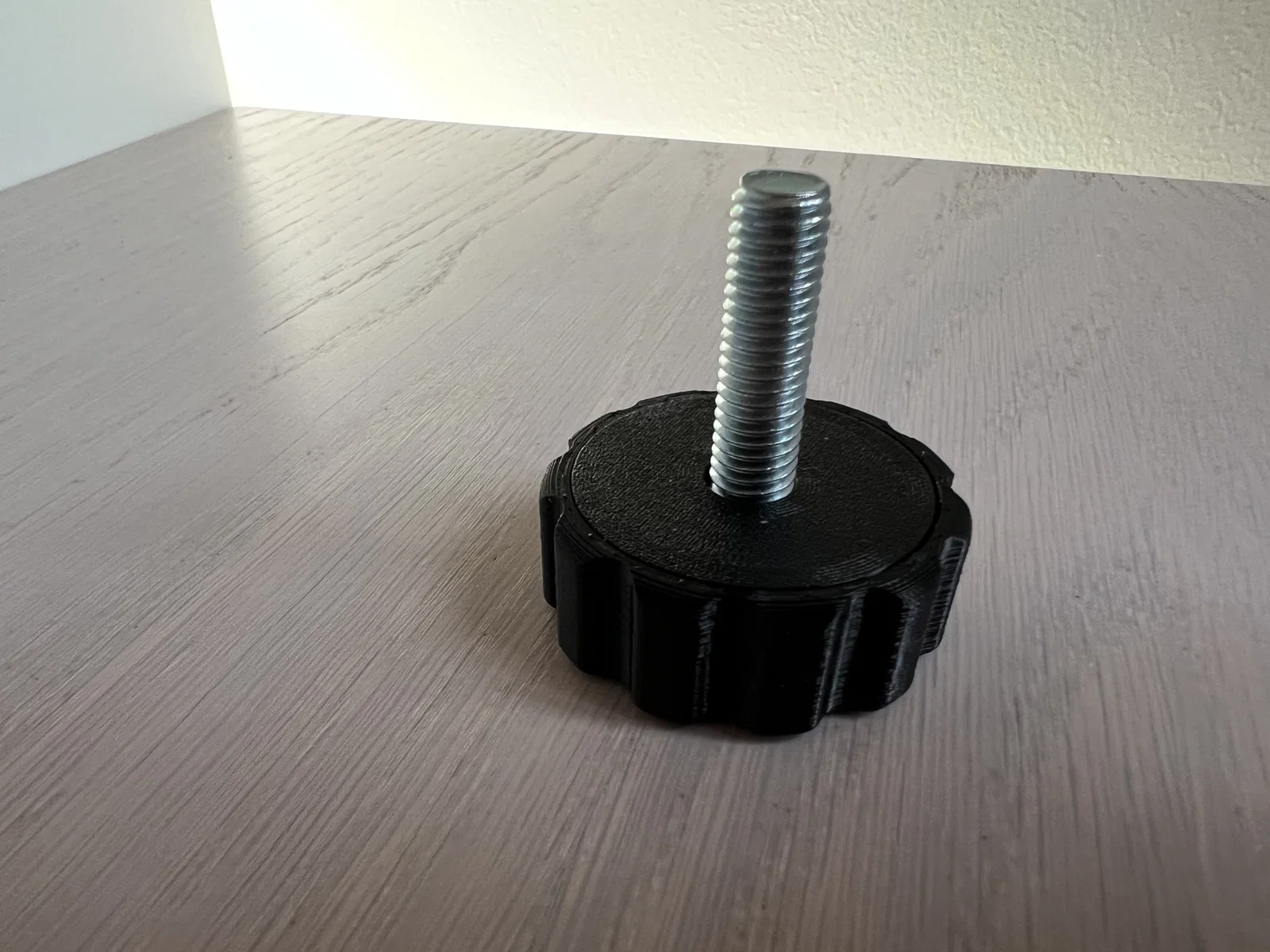

    • Bu-lông trong hình: M8x30mm

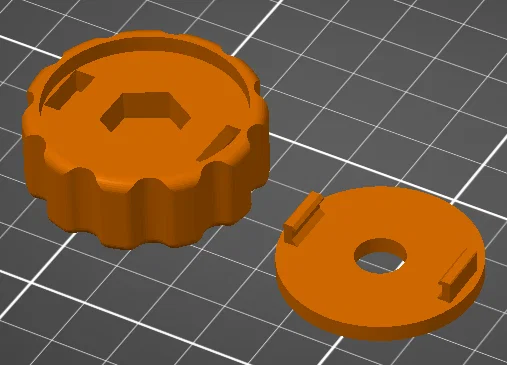

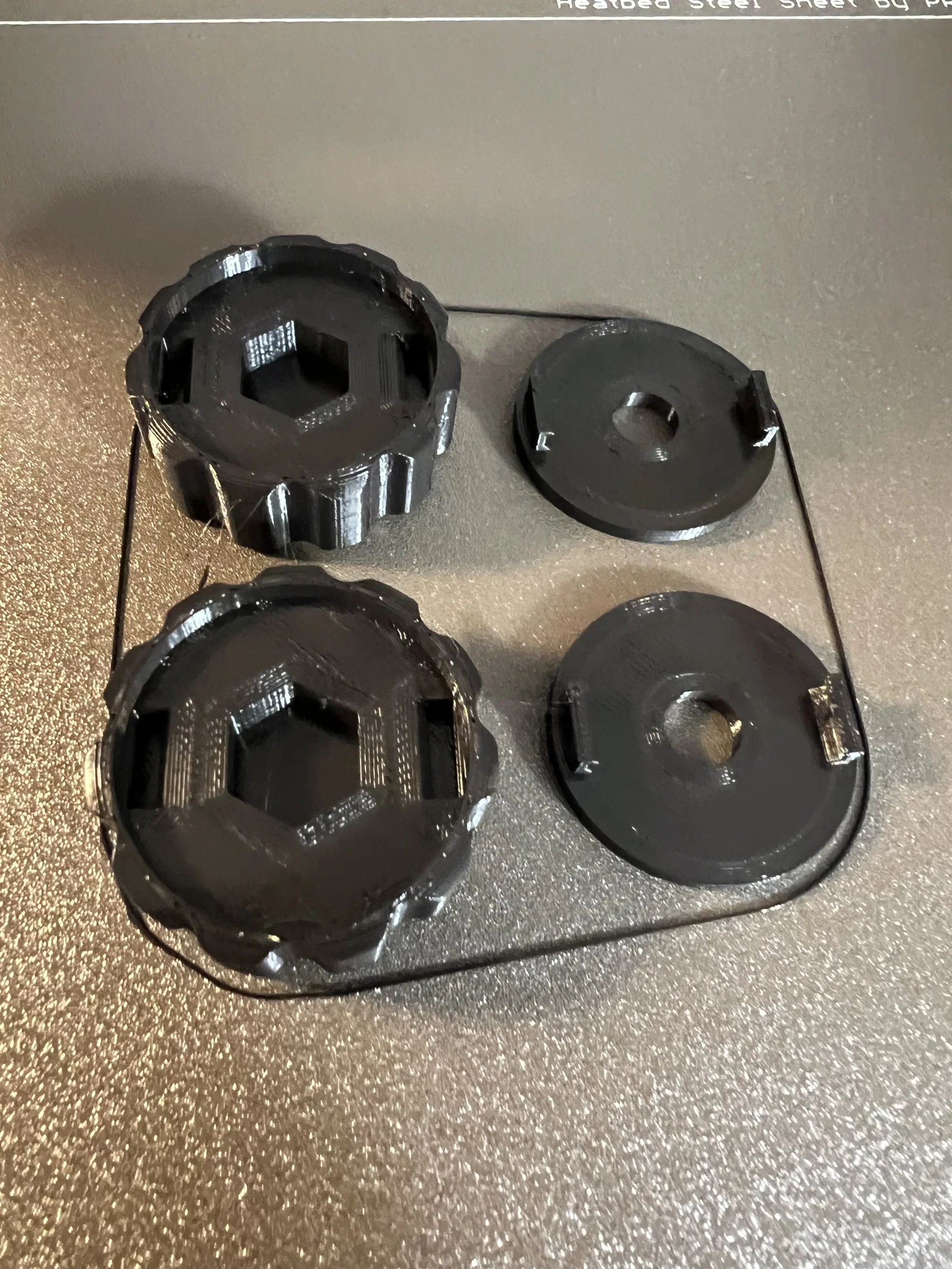

Hướng đặt khi in:

Xem theo hình.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
2
Tổng dung lượng
235,6 KB
File lớn nhất
208,1 KB
