Hệ General Mounting System cho Anycubic Mega S
Bộ General Mounting System giúp gắn các phụ kiện lên dầm khung máy Anycubic Mega S với nhiều cấu hình. Gồm frame mount và attachment để dán lên thiết bị (như Raspberry Pi case), dễ tháo lắp và có kèm file STEP.
Mô tả

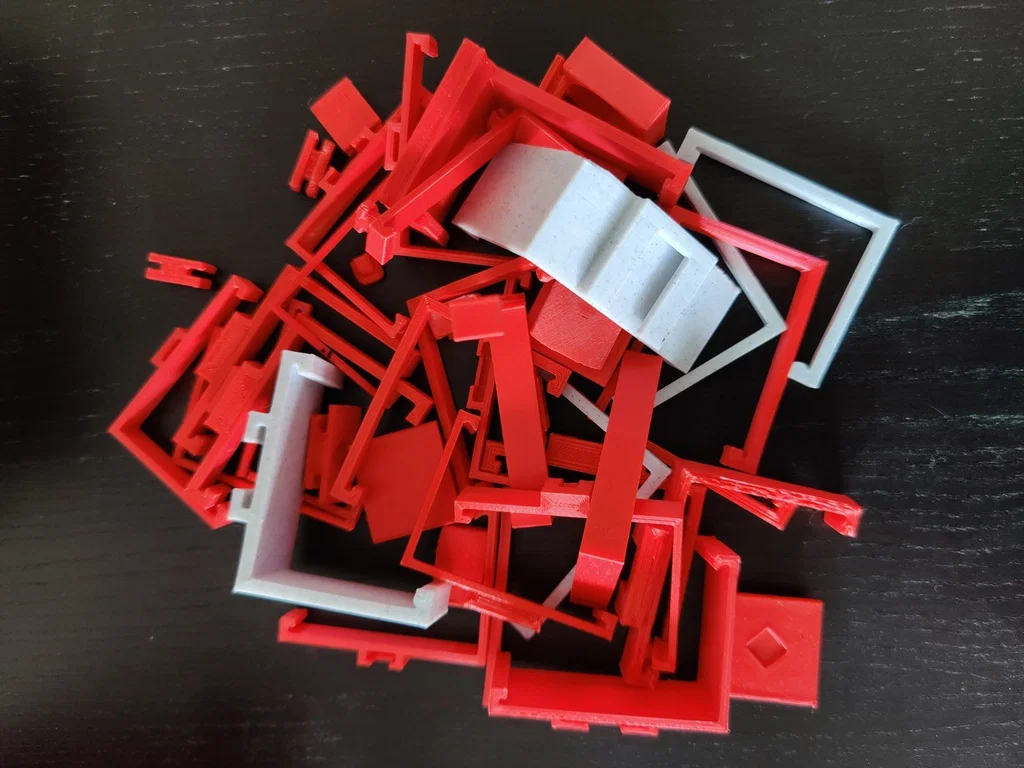

Chỉ cần tải file ZIP đi kèm để có bộ sưu tập đầy đủ và mới nhất của hệ mounting system: mega-s-general-mounting-system-23February2023.zip
Mô tả 21 tháng 5, 2021

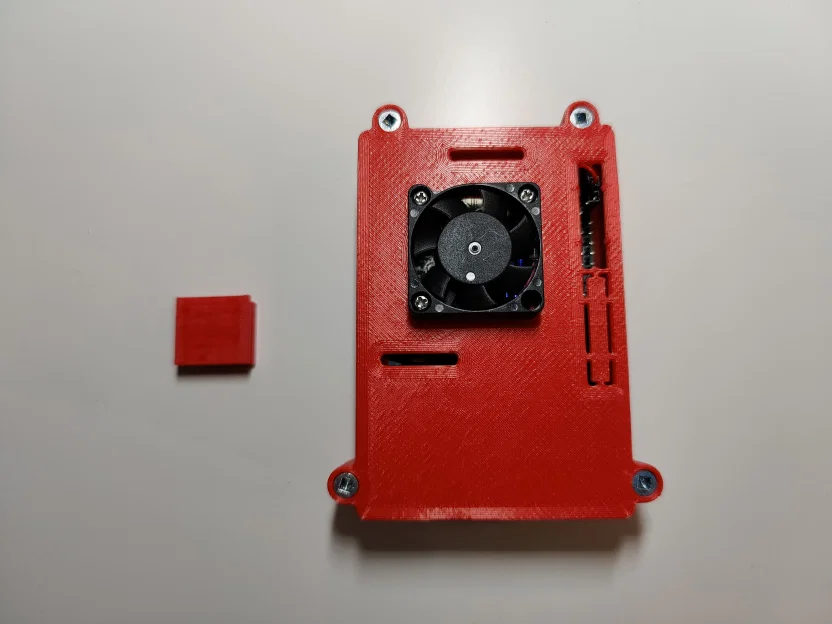

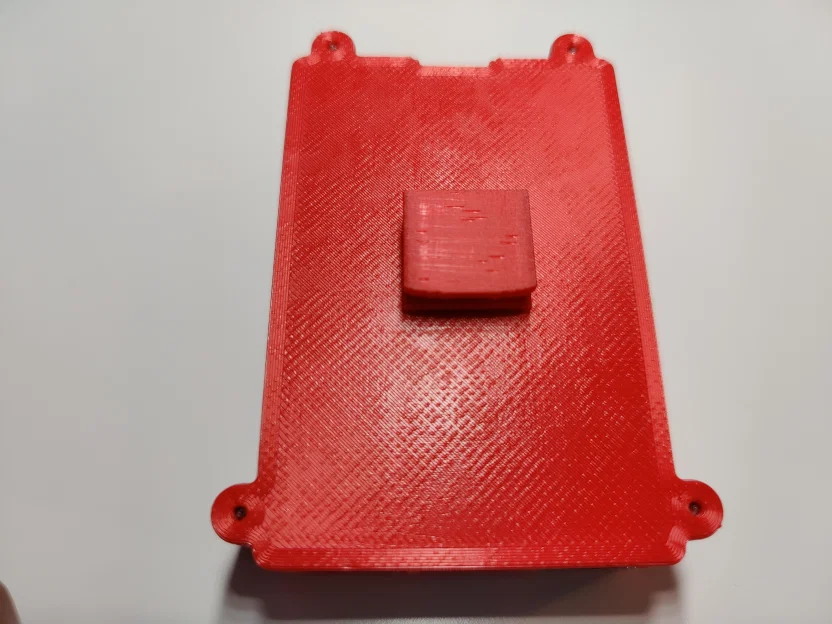

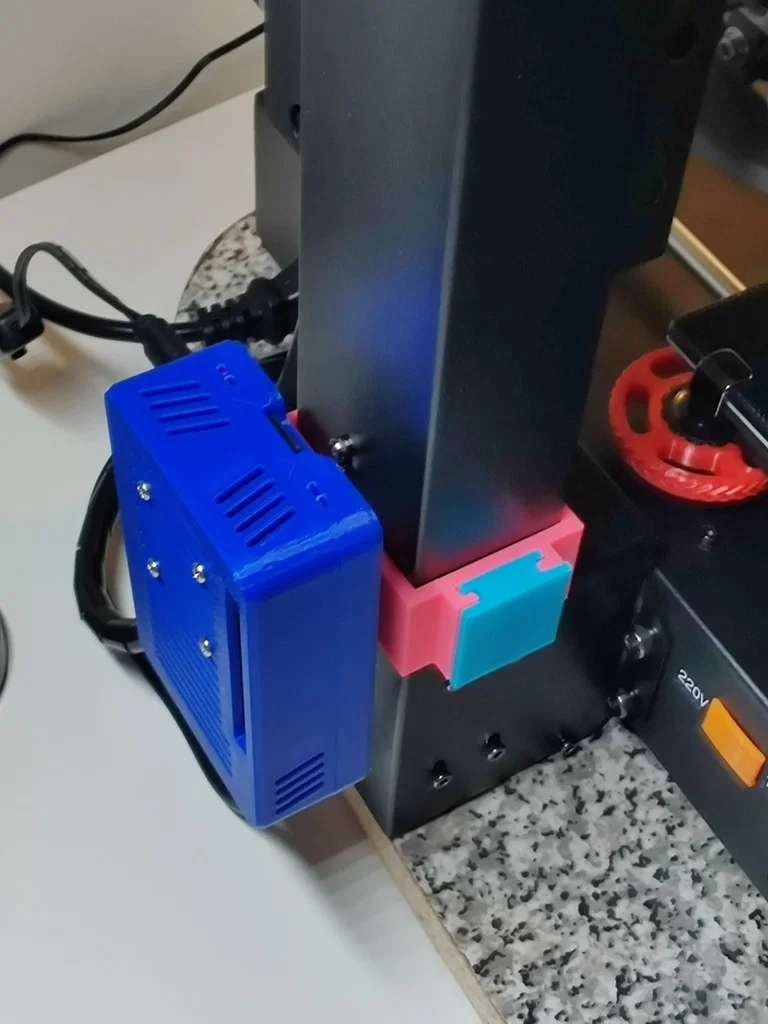

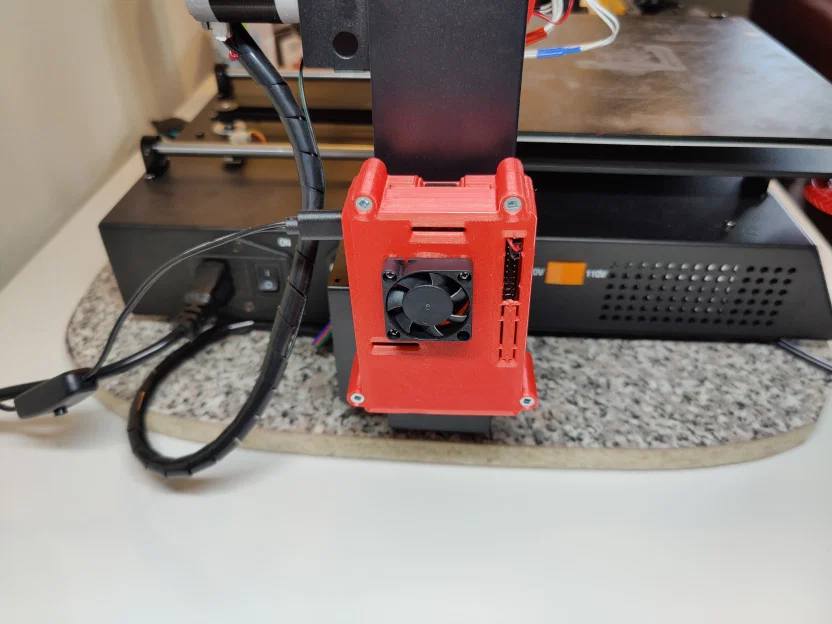

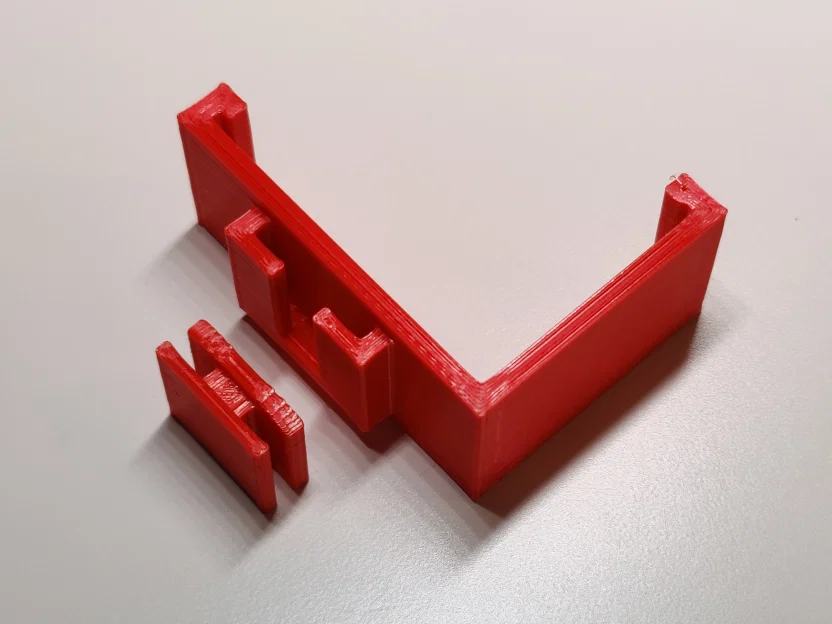

Bình thường thì mình không thích dán keo để ghép các chi tiết lại với nhau. Nhưng với các chi tiết in 3D thì mình thấy chuyện này không thành vấn đề. Với frame mount part và attachment part trong bộ này, bạn chỉ việc dán keo attachment part vào món đồ mà bạn muốn gắn lên máy in Anycubic. Ví dụ: thay vì phải chỉnh sửa cái vỏ Raspberry Pi mình đang dùng, mình chỉ in frame mount và attachment parts, dán attachment part vào mặt sau của cái vỏ rồi gắn Raspberry Pi lên máy in. Raspberry Pi được gắn khá chắc trên máy, nhưng khi cần thì vẫn tháo ra rất dễ. Miếng frame mount cũng được thiết kế để tháo khỏi khung dễ hơn nhiều so với những cái mình từng thấy. Mình cũng đã đăng kèm file STEP, nên bạn có thể lấy riêng miếng attachment rồi thêm nó vào model của bạn.

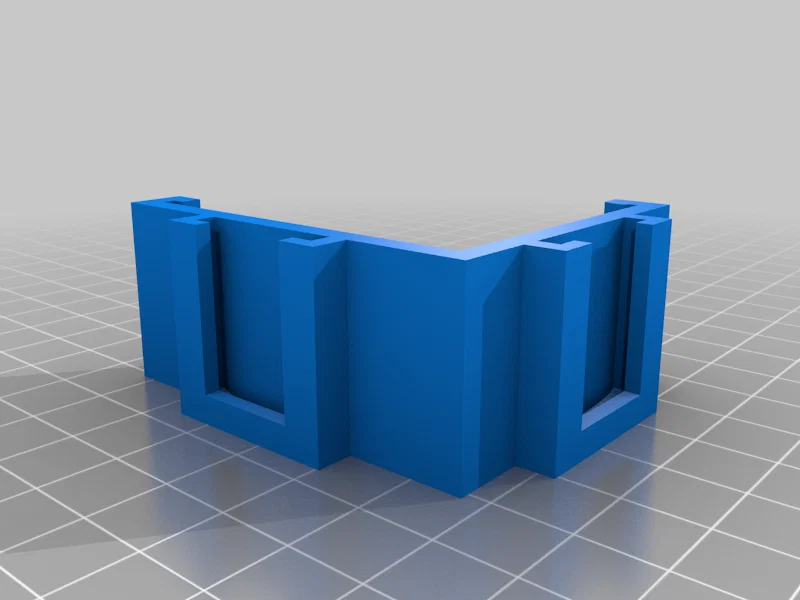

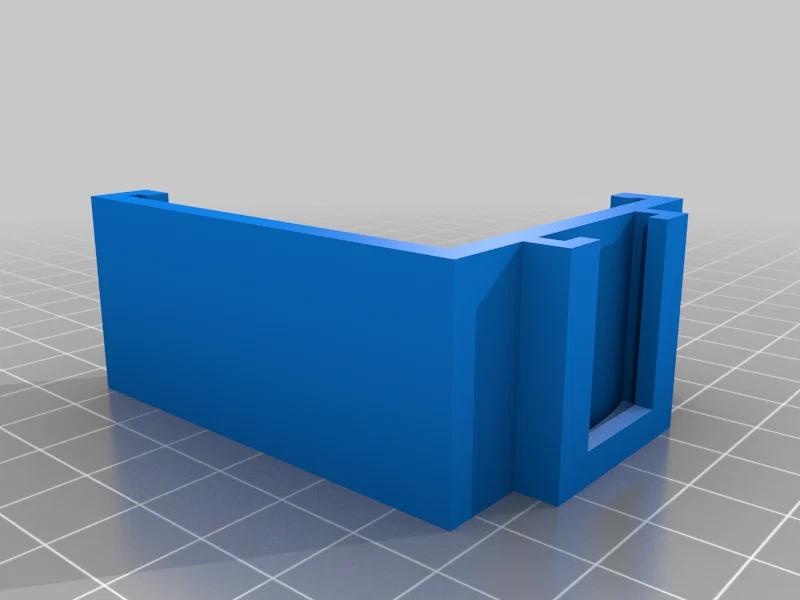

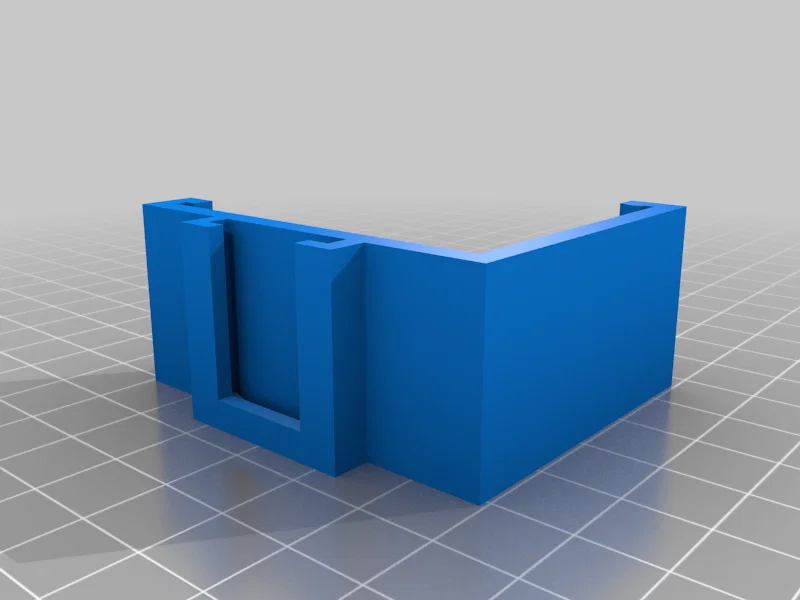

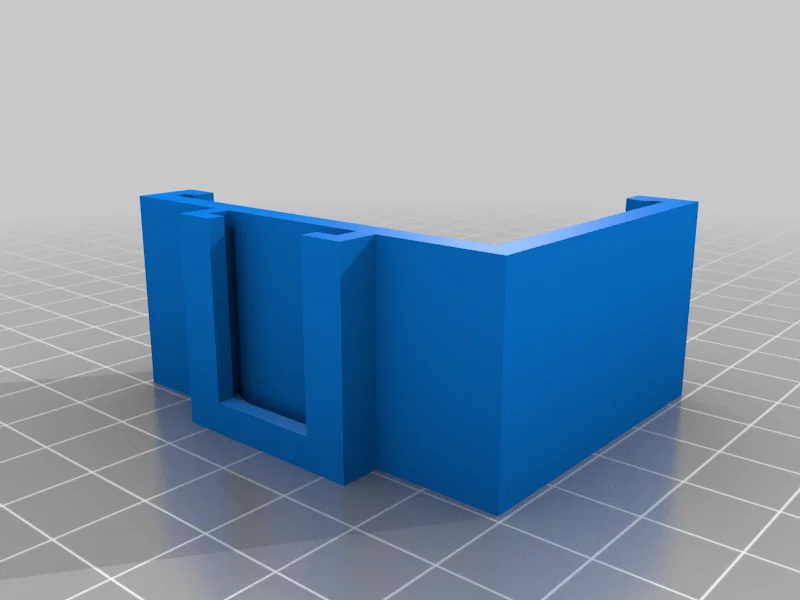

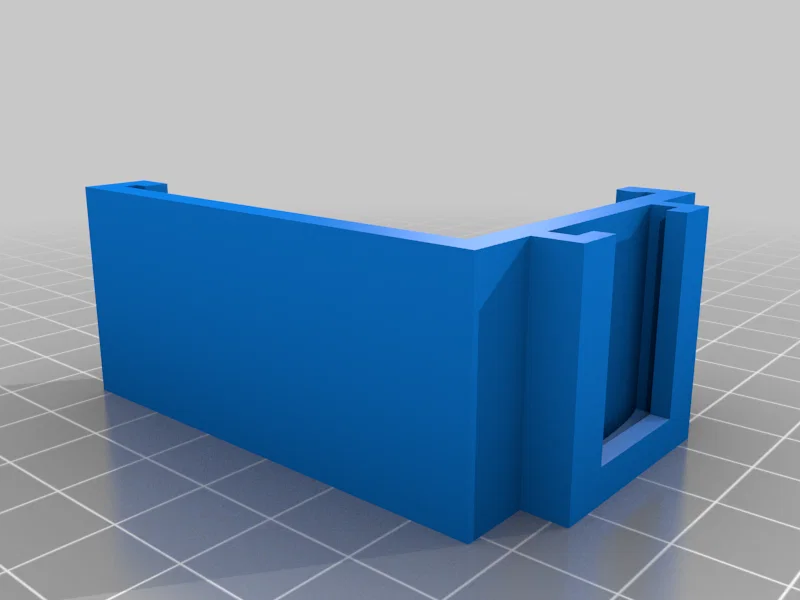

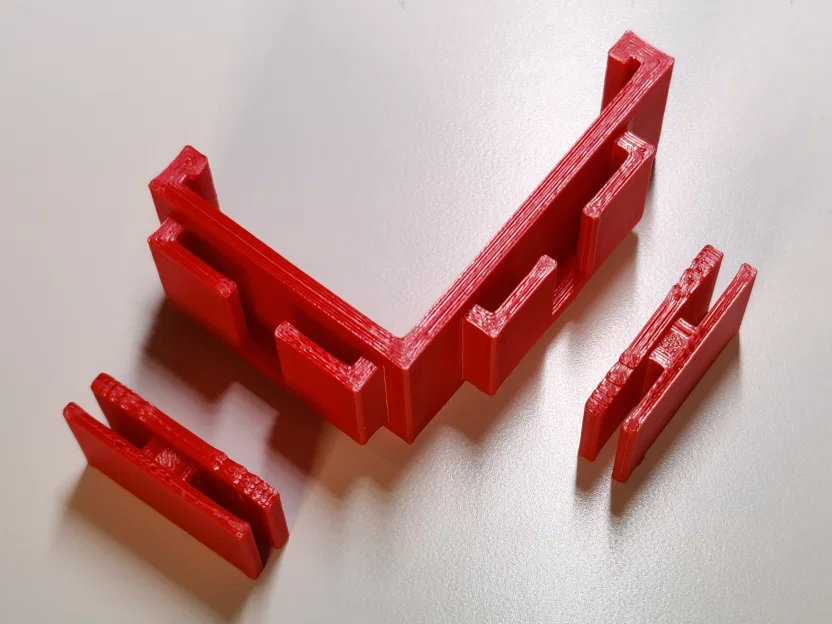

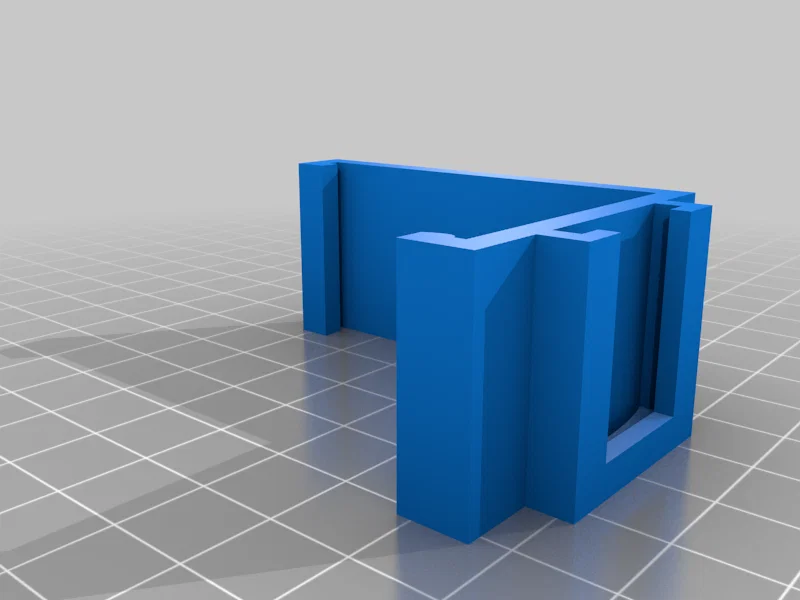

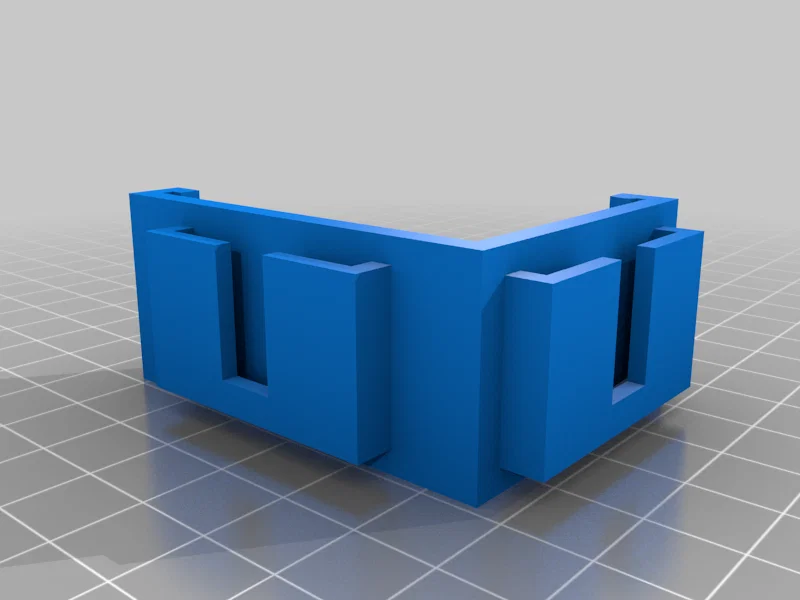

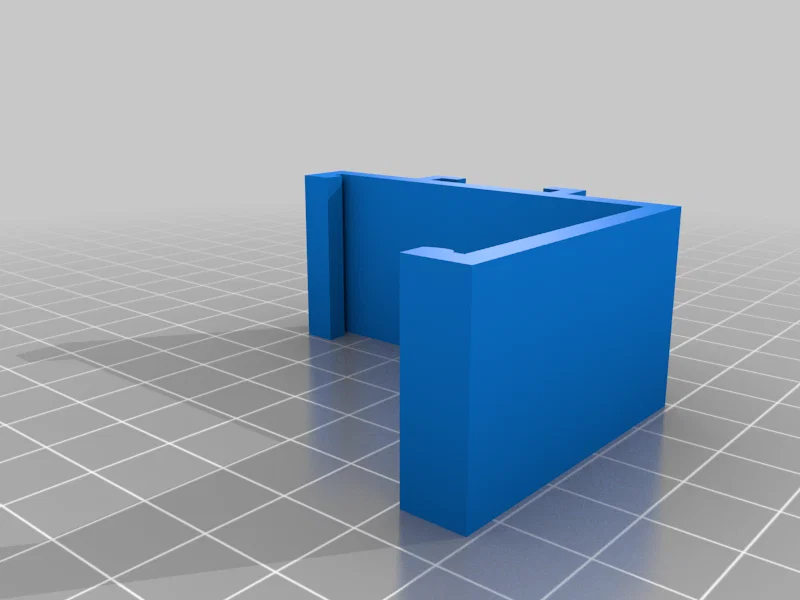

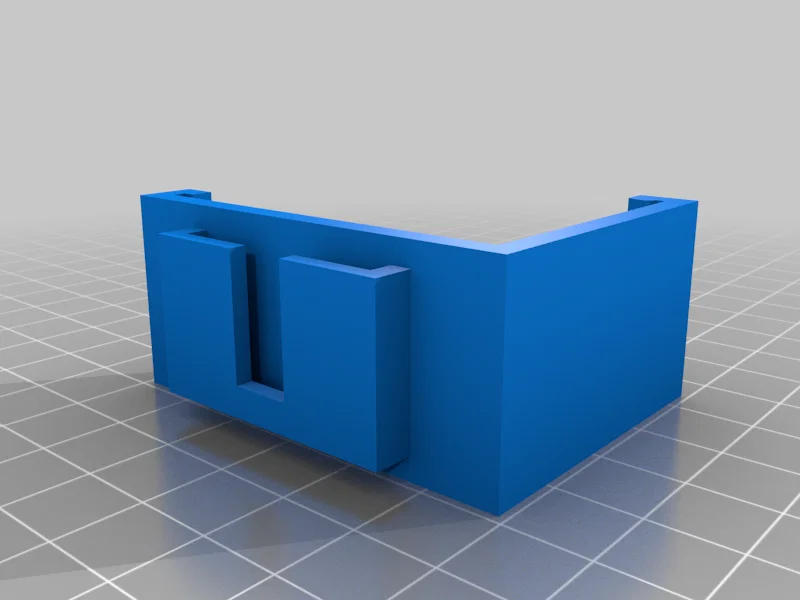

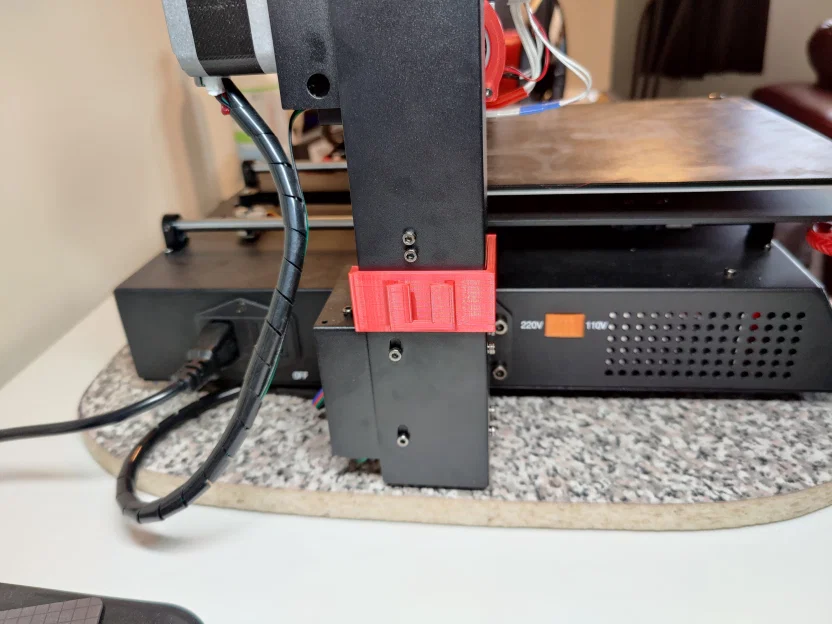

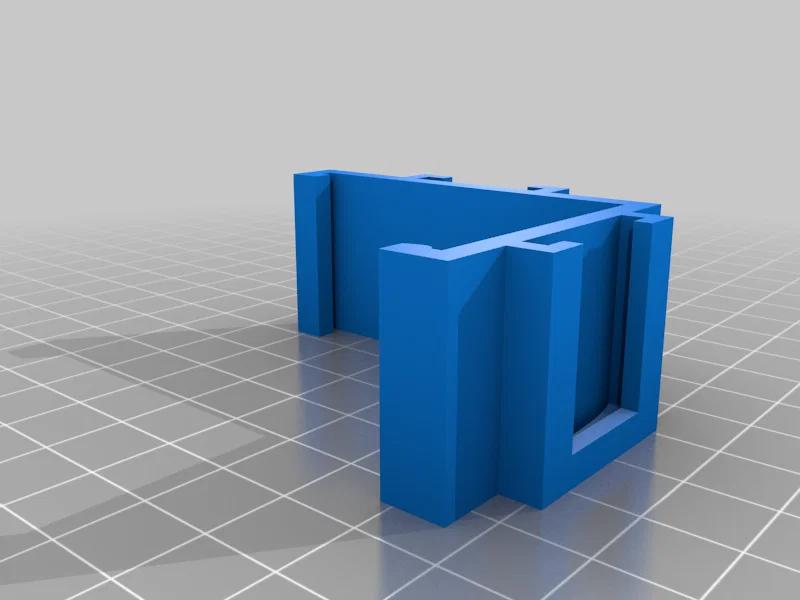

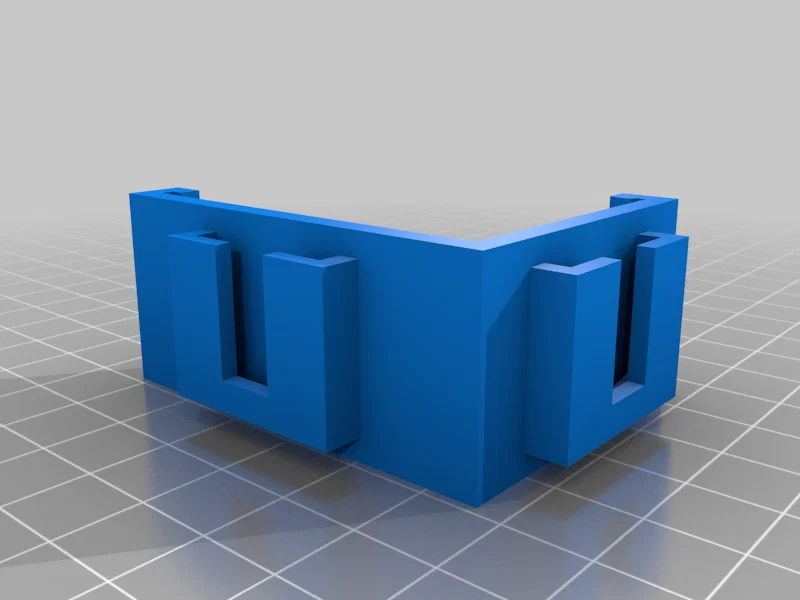

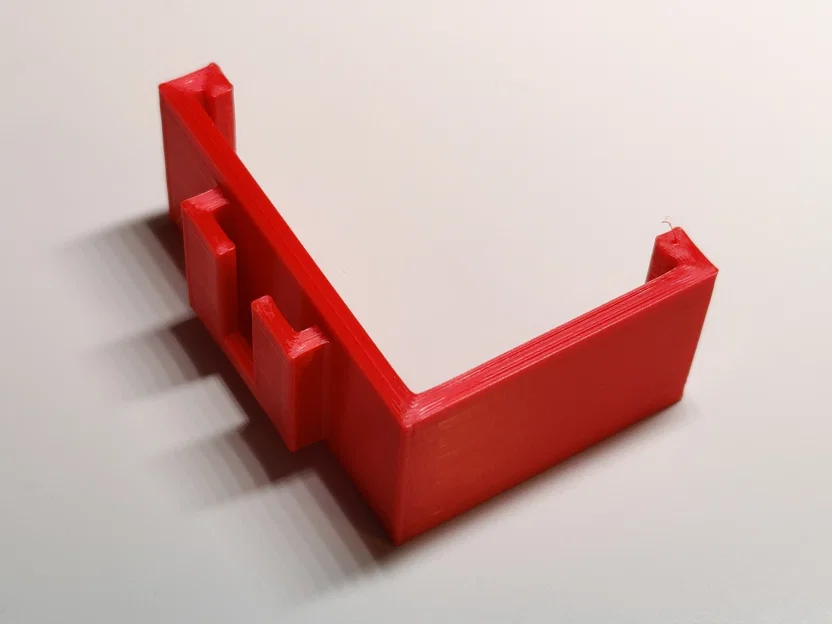

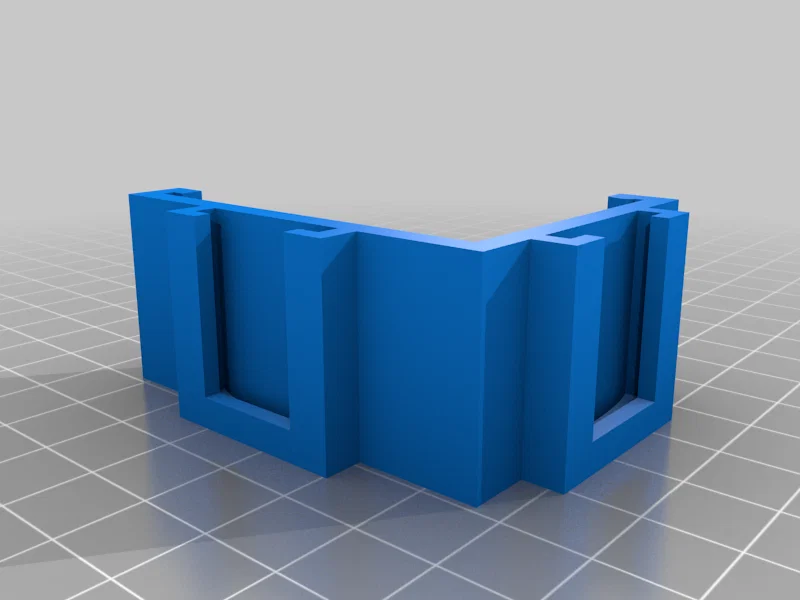

Frame Mount Part

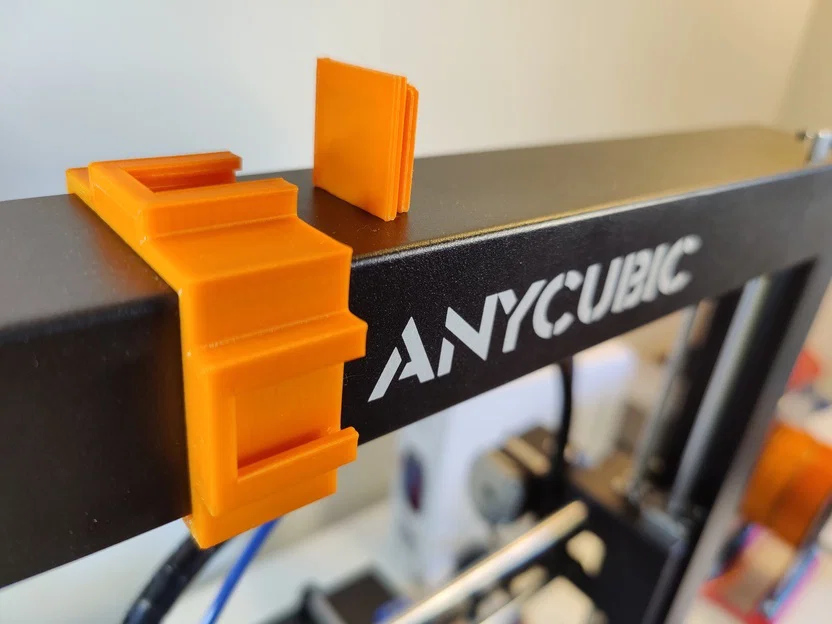

Phần này gắn vào “cột” bên trái của Mega/S. Với cột bên phải, chỉ cần mirror (đối xứng) miếng này. In với tree supports.

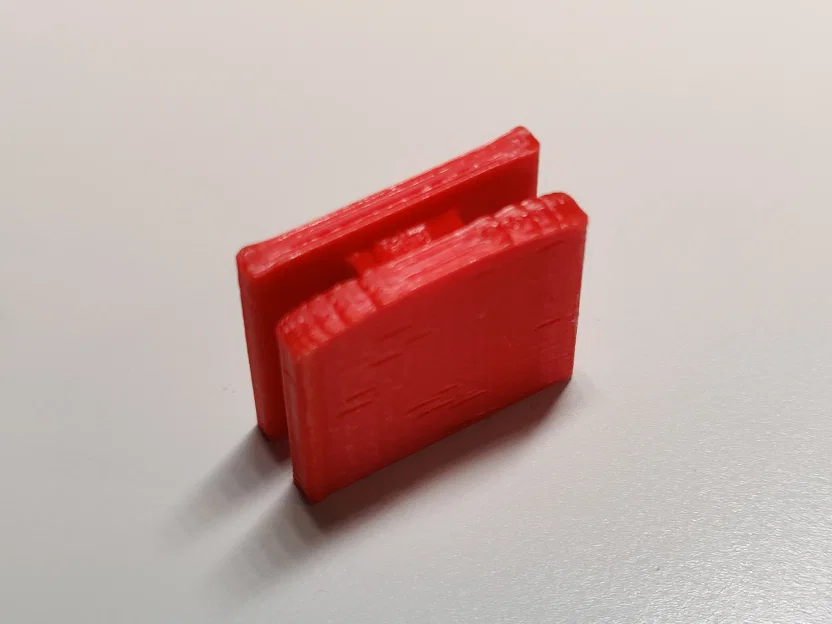

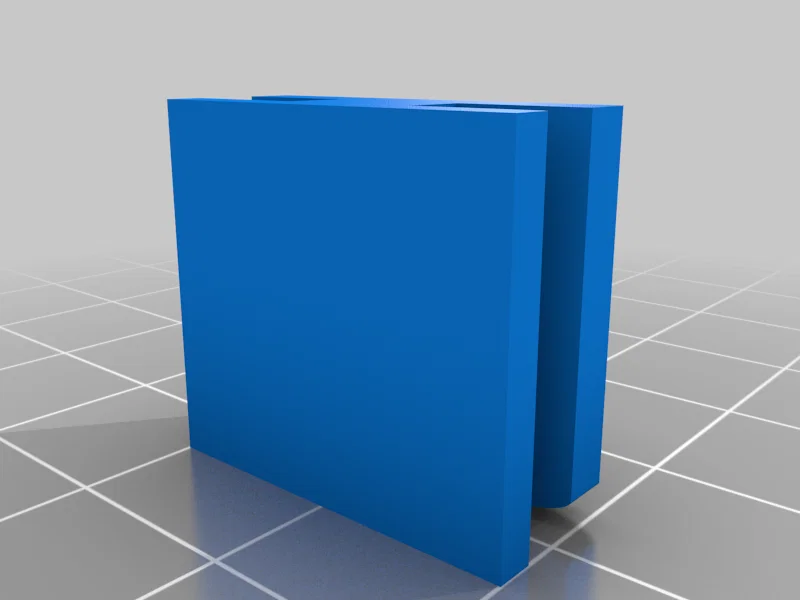

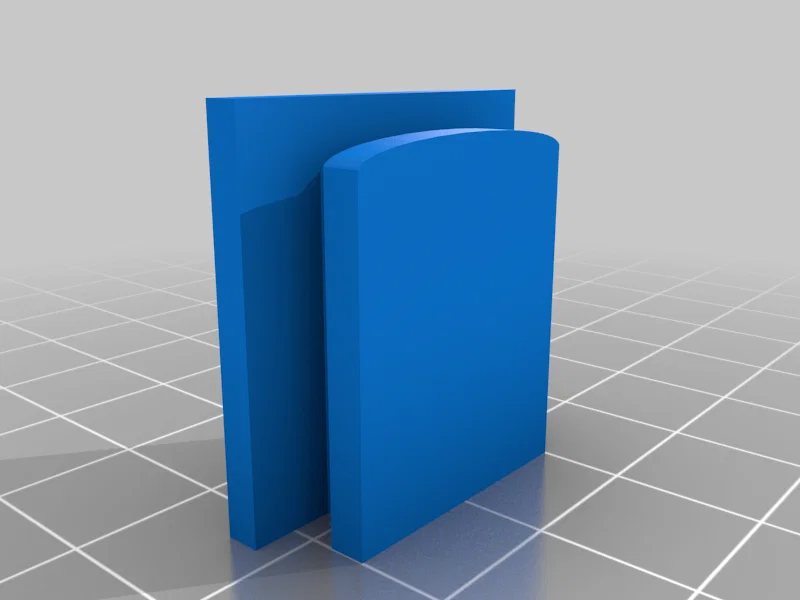

Attachment Part
Xoay miếng này 180 độ để phần hơi cong hướng lên trên. In không cần supports.
Ghi chú
-Mình không muốn có gì bị lỏng kêu lạch cạch, nên phần insert của attachment có thể sẽ khít với một số bạn. Nếu bị vậy, dùng giấy nhám 220 grit chà khoảng một chục đường ở mặt sau của miếng attachment. Sau đó mọi thứ sẽ trượt dễ hơn mà vẫn ôm khít.
-Kích thước khung Anycubic Mega/S thì “hên xui” lắm. Cột bên trái của mình khác khá nhiều so với bên phải. Hơn nữa, phần chân cột cũng khác với phần phía trên. Nếu bạn gặp vấn đề khi gắn miếng frame mount lên máy, cứ để lại bình luận, mình sẽ xem có thể hỗ trợ gì được.
Nếu bạn thấy mấy chi tiết này hữu ích, vui lòng bấm Like và đăng một Make. Cảm ơn!
Thiết lập in
Supports: Có
Infill: 100
