JeegVa44 ErgoZero rev1 là mẫu bàn phím cơ split tự thiết kế từ đầu, hướng tới tính cơ động với vertical stagger nhẹ, tùy chọn cột thứ 6 và 4 phím ngón cái. Thiết kế CAD thực hiện trên Onshape, dùng RP2040 và in case/plate/feet.
Mô tả
JeegVa44 ErgoZero rev1
Đây là chiếc bàn phím thứ hai mình tự thiết kế từ đầu, lần này là dạng split.
Mình muốn một bàn phím split gọn nhẹ để mang theo, có vertical stagger nhẹ, tùy chọn cột thứ 6 và có bốn phím cho ngón cái.

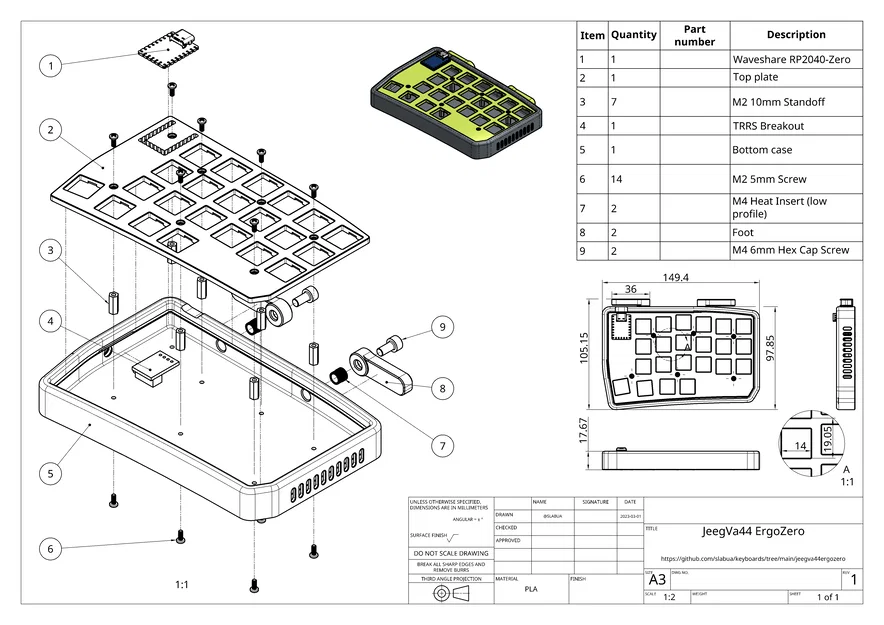

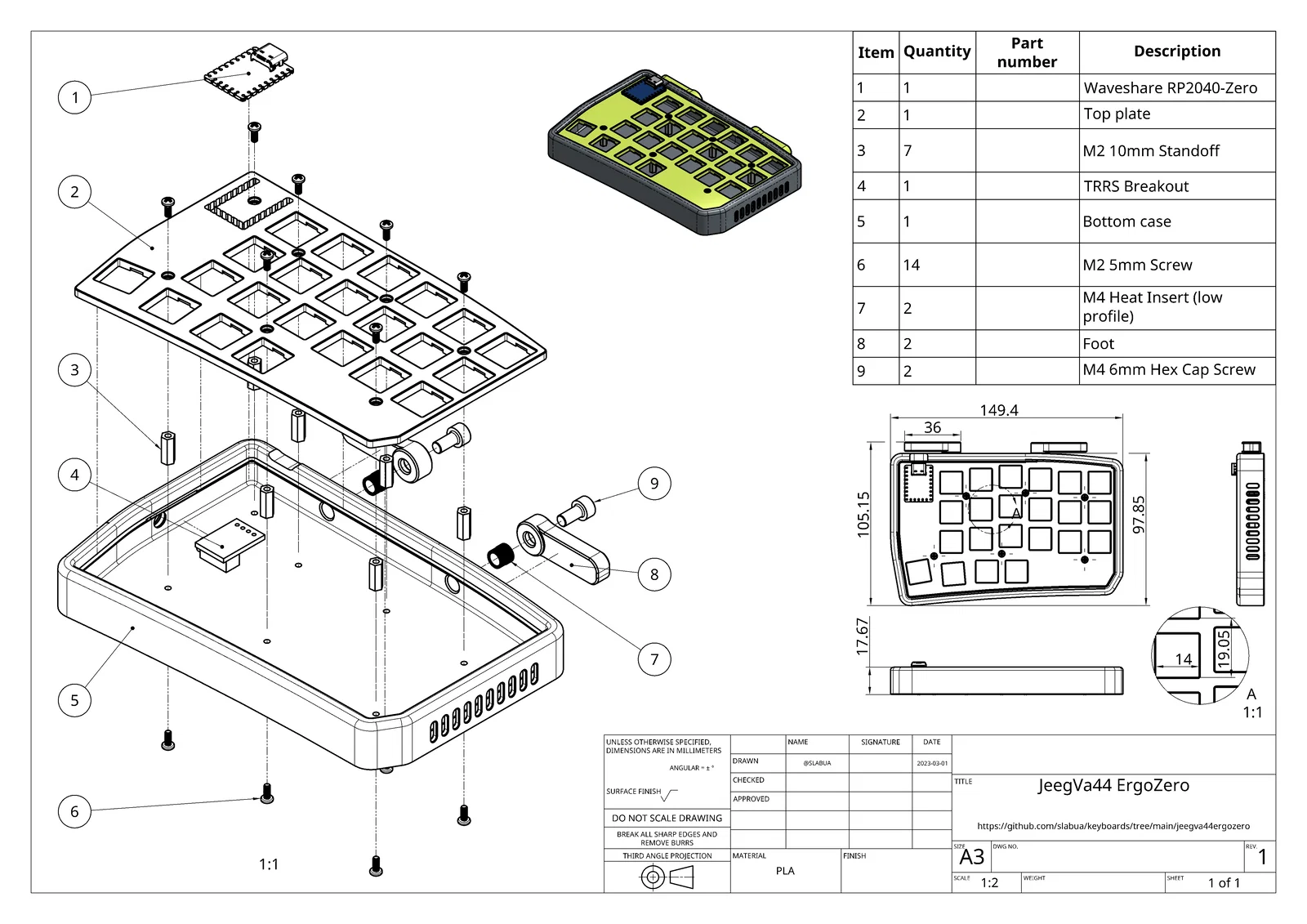

Mình cũng muốn học thêm về thiết kế CAD cho bài bản, nên lần này mình bỏ Blender và thiết kế mọi thứ từ đầu bằng Onshape.
Tính năng:
- 2x RP2040 (KMK trên Waveshare RP2040-Zero), cổng USB-C
- 44x switches
- 2x TRRS breakout boards
- 1x cáp TRRS
- 28x ốc M2 5mm
- 14x trụ stand-off M2 10mm
- 4x insert đồng (brass) M4 low profile dạng heat insert
- 4x ốc M4 6~8mm Socket cap head
- Header female chân tròn 46u

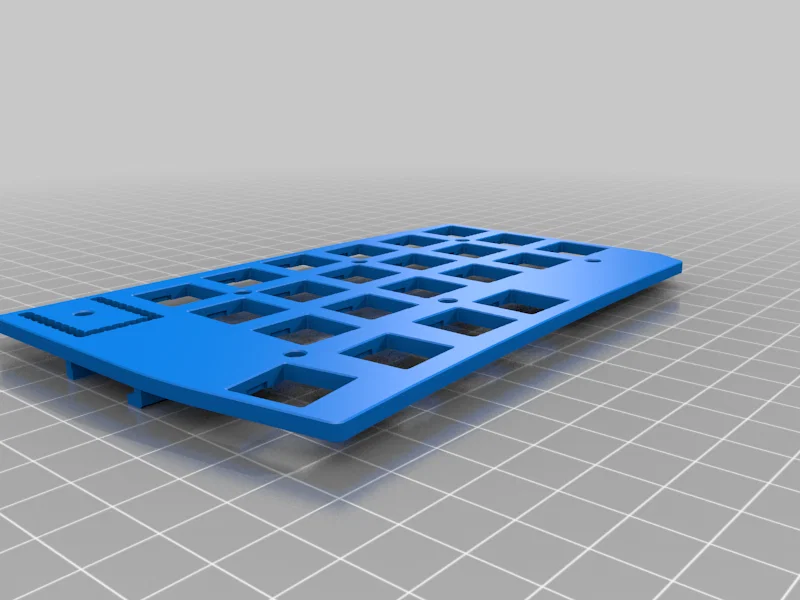

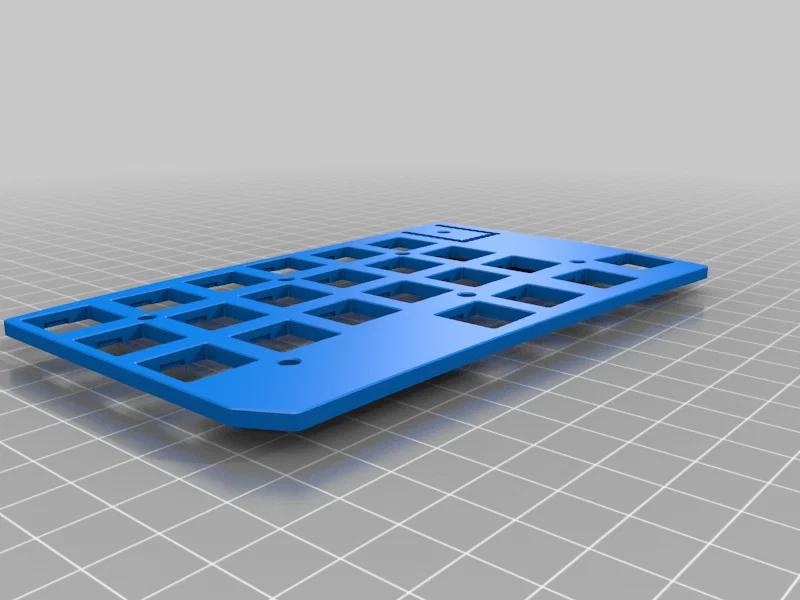

- Vỏ (case), plate, feet in 3D
Repository:
https://github.com/slabua/keyboards/tree/main/jeegva44ergozero
Cài đặt in
Hãng máy in:
Creality
Máy in:
Ender-3 v2
Rafts:
Không quan trọng
Supports:
Không quan trọng
Độ phân giải:
/
Infill:
100
Filament: PLA
/
Ghi chú:
Cá nhân mình in với nozzle 0.6 nhưng chắc cũng không ảnh hưởng gì.
