Bàn phím Slightly Ergo Hotswappable Keyboard

Vậy là…

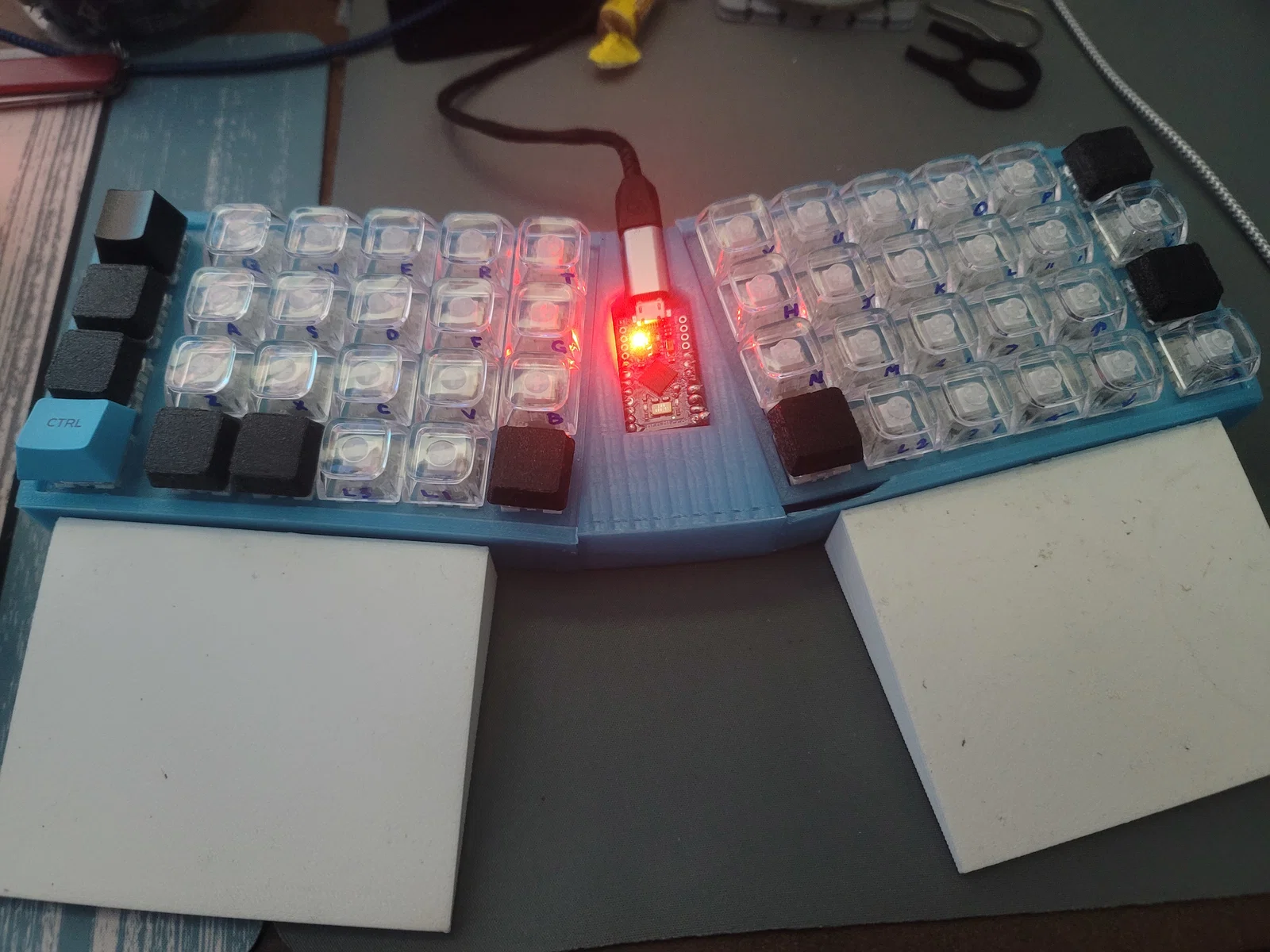

Hiện giờ mình đang ngồi gõ bài này ngay trên cái keyboard được giới thiệu ở đây. Chắc chắn không phải hoàn hảo, nhưng dùng ổn và lắp ráp cũng vui.

Để build cái này, bạn sẽ cần 2 cái TopHousing và 2 cái BasePlate, còn những phần khác thì mỗi loại 1 cái. Mình đang dùng Arduino Pro Micro kèm một adapter sang USB-C để dễ đổi qua lại giữa các keyboard, nhưng dùng bản Pro Micro USB-C thì cũng dễ như nhau.

Cấu trúc này kiểu “lai” giữa hệ hardwired (đi dây trực tiếp) và hotswap PCB. Mình nhét một ít mút/foam mềm kẹp giữa các tấm top plate và bottom plate sau khi đi dây xong để đỡ plate và tránh cho các hotswap socket bị bung ra quá dễ.

Mình có đính kèm file .json chạy được với kbfirmware.com theo layout mình đang dùng. Bạn cũng có thể chỉnh lại pins và layout theo ý bạn. Mình cũng lỡ đi dây diode ngược với kiểu “chuẩn” thường thấy, nên nhớ kiểm tra diode của bạn đang hướng row → column hay column → row trước khi xuất file .hex.

Các hotswap socket dùng trong bản build này ở đây:

https://www.amazon.com/dp/B0B4W8WFGS?ref=ppx_yo2ov_dt_b_product_details

Diodes: https://www.amazon.com/dp/B06XB1R2NK?psc=1&ref=ppx_yo2ov_dt_b_product_details

Và hiện tại mình đang dùng switch Glorious Kailh Box Whites.
