Jig Micro Adjuster Đơn Giản (Simple Micro Adjuster Jig)

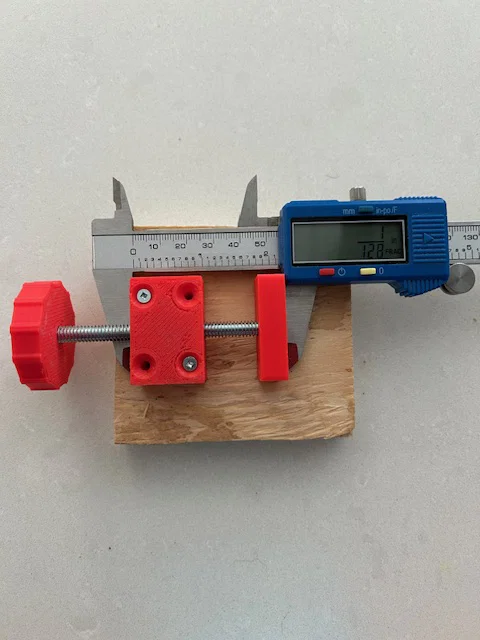

Bộ micro adjuster siêu đơn giản, có thể chỉnh để chạy lỏng hoặc siết chặt. Mỗi vòng xoay đầy đủ sẽ làm vít micro-adjuster tịnh tiến 1/20 inch.

Background

Mình cần một micro-adjuster cho vài bộ jig router và jig tiện (lathe) đang làm. Mình có sẵn vài con bulong và đai ốc ¼", với lại có cả đống thiết kế núm vặn 3D cũng vừa phần hardware ¼", nên…

Choice of hardware

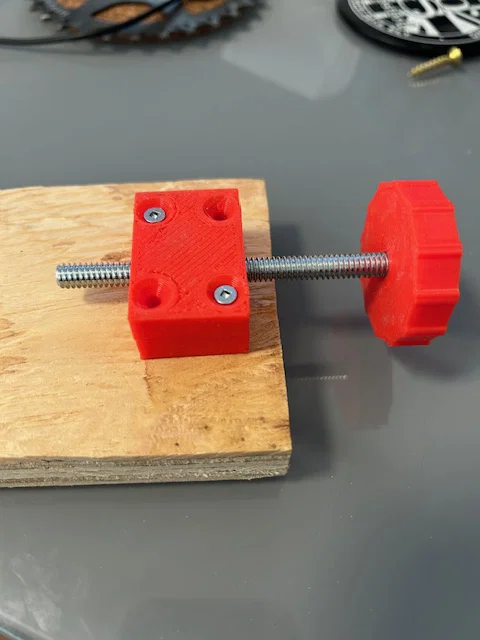

Bạn có thể dùng gần như bất kỳ bulong ¼" đầu lục giác (hex head) hoặc bulong carriage dài hơn 1". Chỉ cần chọn một núm vặn phù hợp từ các mẫu.

Các lỗ bắt trên thân được thiết kế cho vít hoặc bulong #6.

Pieces to print

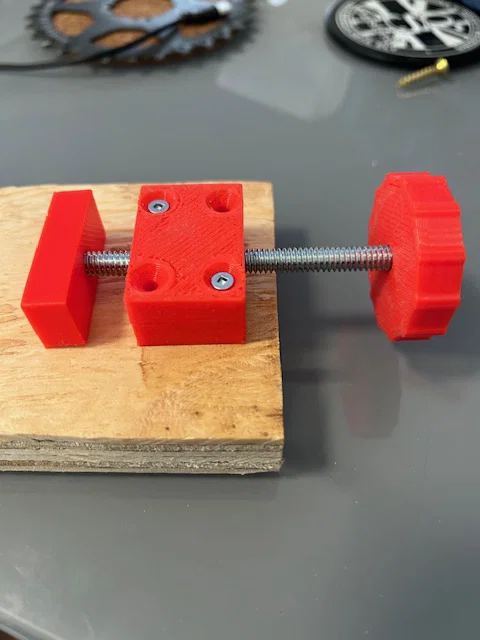

Tối thiểu cần in: body top, body bottom và chọn 1 núm vặn. End stop là tuỳ chọn.

Assembly and friction fit

Dùng hai đai ốc gắn chìm (embedded nuts) sẽ giúp bạn chỉnh độ chặt của vít. Trước tiên, gắn núm vặn vào bulong bạn chọn. Sau đó, luồn bulong ¼" qua hai đai ốc ¼":

Xoay hai đai ốc để canh vị trí sao cho cả hai đều trượt vào rãnh trên thân micro-adjuster (bạn có thể dùng nửa top hoặc nửa bottom của thân).

Độ khít khá chính xác. Bạn cần canh bulong với các rãnh trên thân cho kỹ, và xoay sao cho một cạnh (edge) hướng xuống vào trong thân:

Tuy vậy, vẫn có đủ độ rơ để chỉ cần xoay một trong hai đai ốc 60 độ (để các mặt kề nhau nằm cùng một mặt phẳng) là đủ để siết hoặc nới độ ma sát (friction fit) của bulong.

Nhờ vậy bạn có thể chỉnh độ chặt của jig. Mình khuyên nên đánh dấu các mặt của bulong để dễ tìm lại đúng vị trí. Mình dùng bút lông dầu / permanent marker đánh dấu một mặt là T (tight) và mặt kề bên là L (loose).

Khi đã có độ friction fit như ý, bạn có thể úp nửa thân còn lại để kẹp kín phần đai ốc và bulong.
