Đế Dock Uni Steam Deck Dock (dùng uniAccessories 8 cổng)

Tổng quan

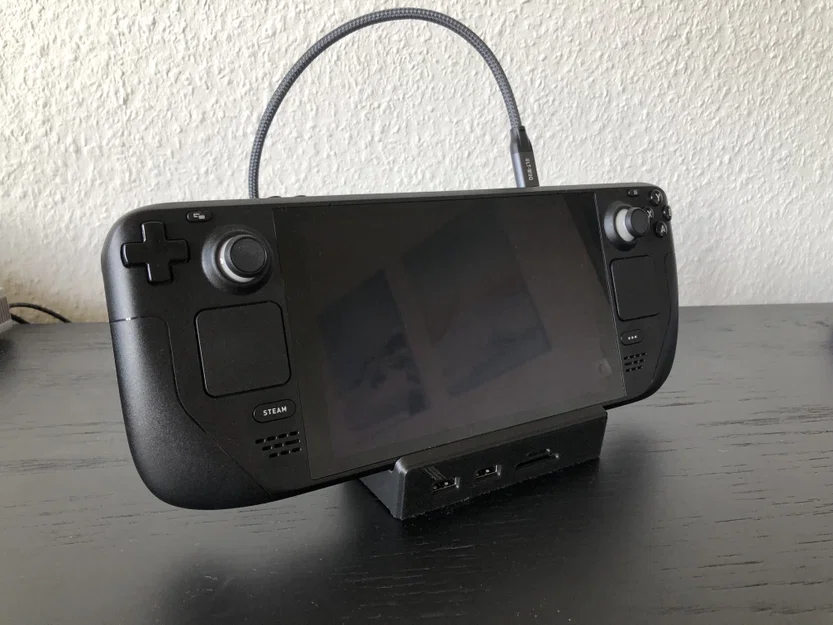

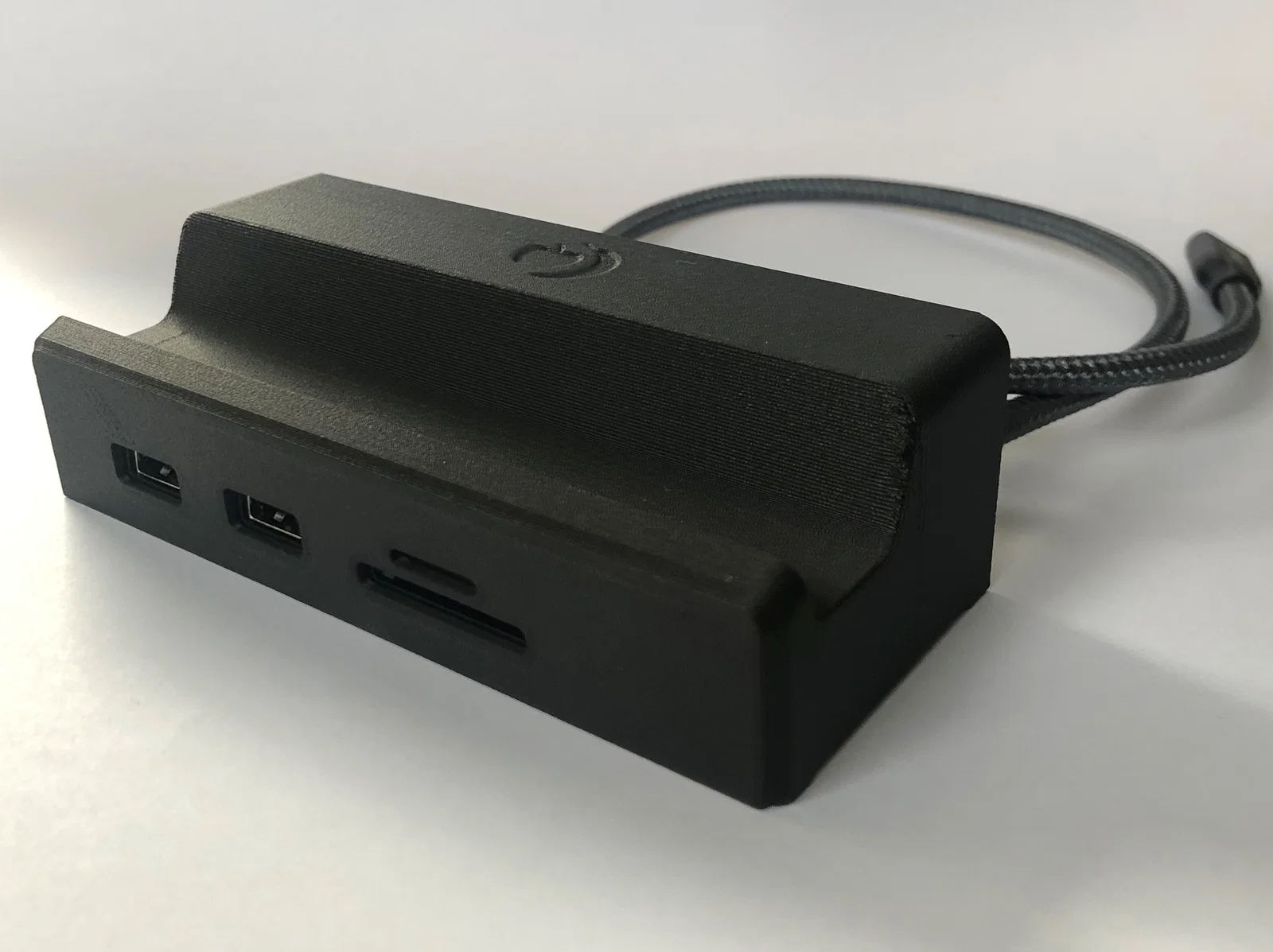

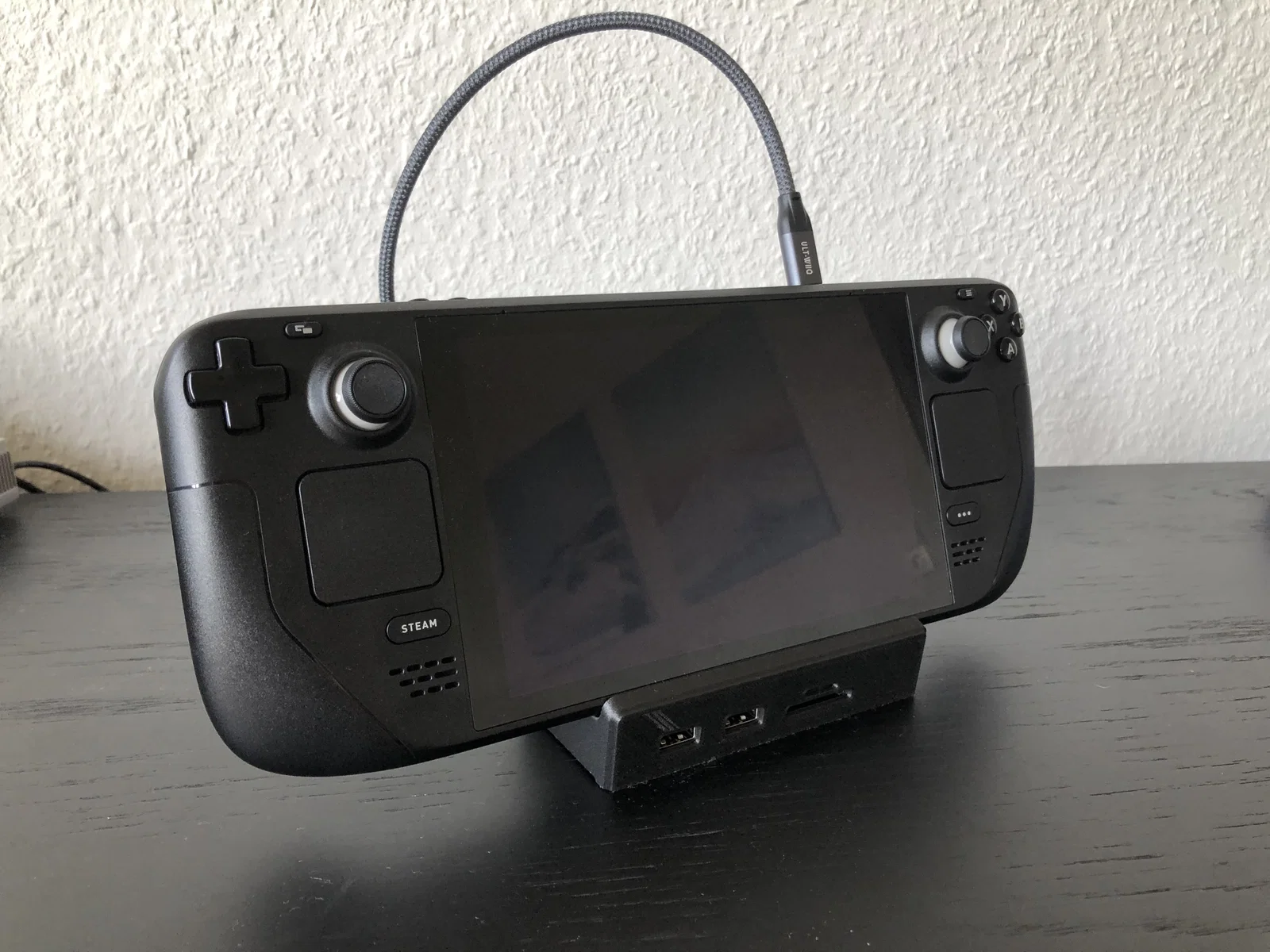

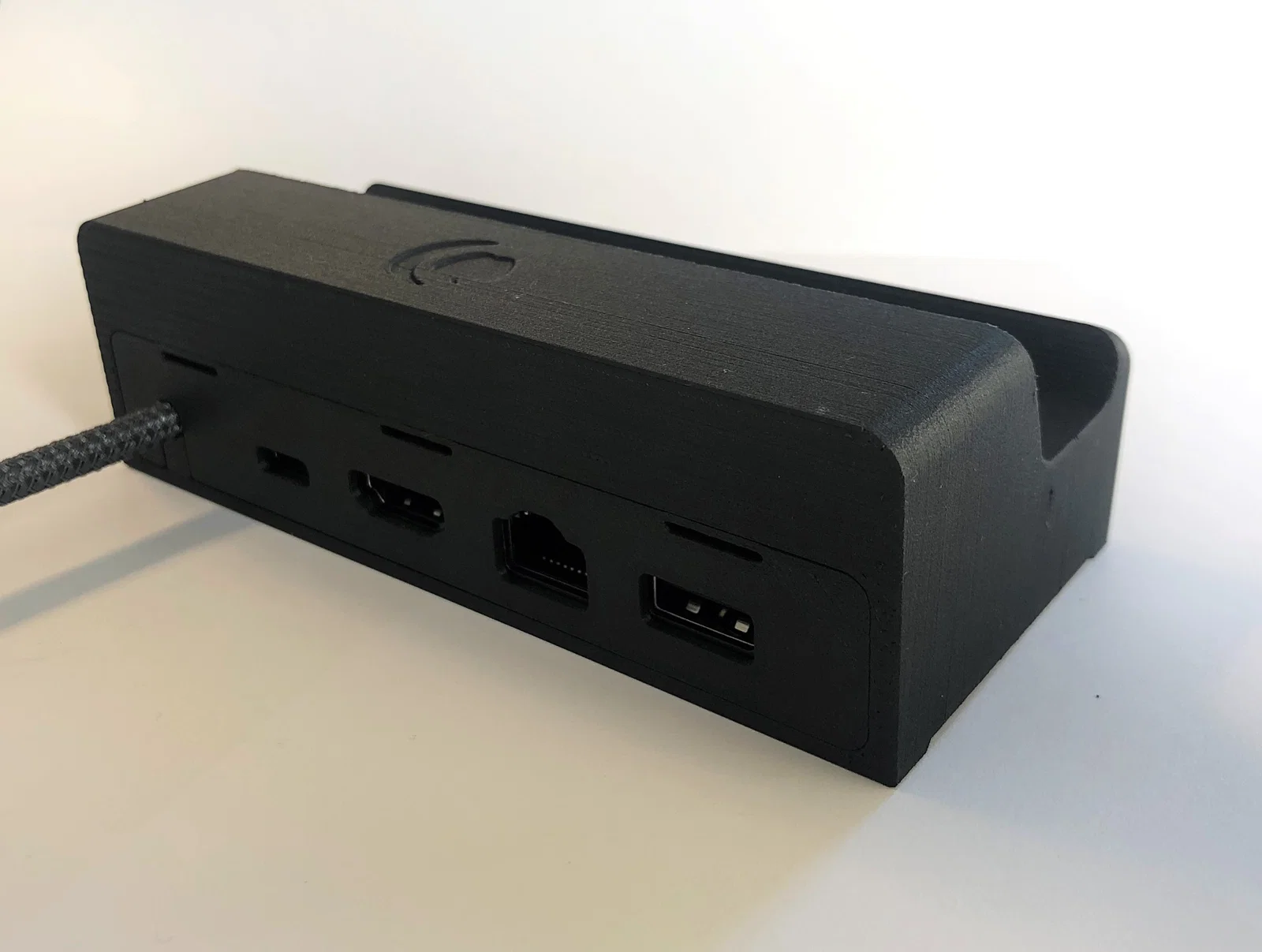

Mình rất thích kiểu dáng của Steam Dock chính hãng nên mình cố làm cho nó giống bản gốc nhất có thể. Cái dock dùng trong bản build này là dock 8 cổng uniAccessories. Mình chọn cái này vì nhìn rất gọn gàng, nhỏ, có dây rời và tất cả các cổng quan trọng đều nằm ở phía sau.

Dưới đây là bản phác thảo kèm kích thước (mm) và vị trí các cổng:

Danh sách vật tư (Bill of Materials)

• Các chi tiết in
• Union Pro | USB-C 8-in-1-Hub
• Cáp USB-C 90 độ 3.2 Gen2x2 20Gbps 100W

Hướng dẫn in (Print Instructions)

File 3mf đã sắp sẵn tất cả chi tiết theo hướng tối ưu để in. Thiết kế này không cần support. Tuy nhiên do góc overhang khá thoải, bạn cần đặt layer height 0.15 hoặc thấp hơn. Nếu không thì khu vực đó sẽ cần support.

Vật liệu trong hình là ColorFabb XT-CF20.

Lắp ráp (Assembly)

Cắm cáp 90 độ vào dock rồi trượt dock vào thân chính. Luồn dây vào rãnh của nắp IO-cover và đóng lại bằng tấm nhỏ. Sau đó canh IO-cover thẳng với đáy của thân chính và bẻ lên để gài khớp vào đúng vị trí.
