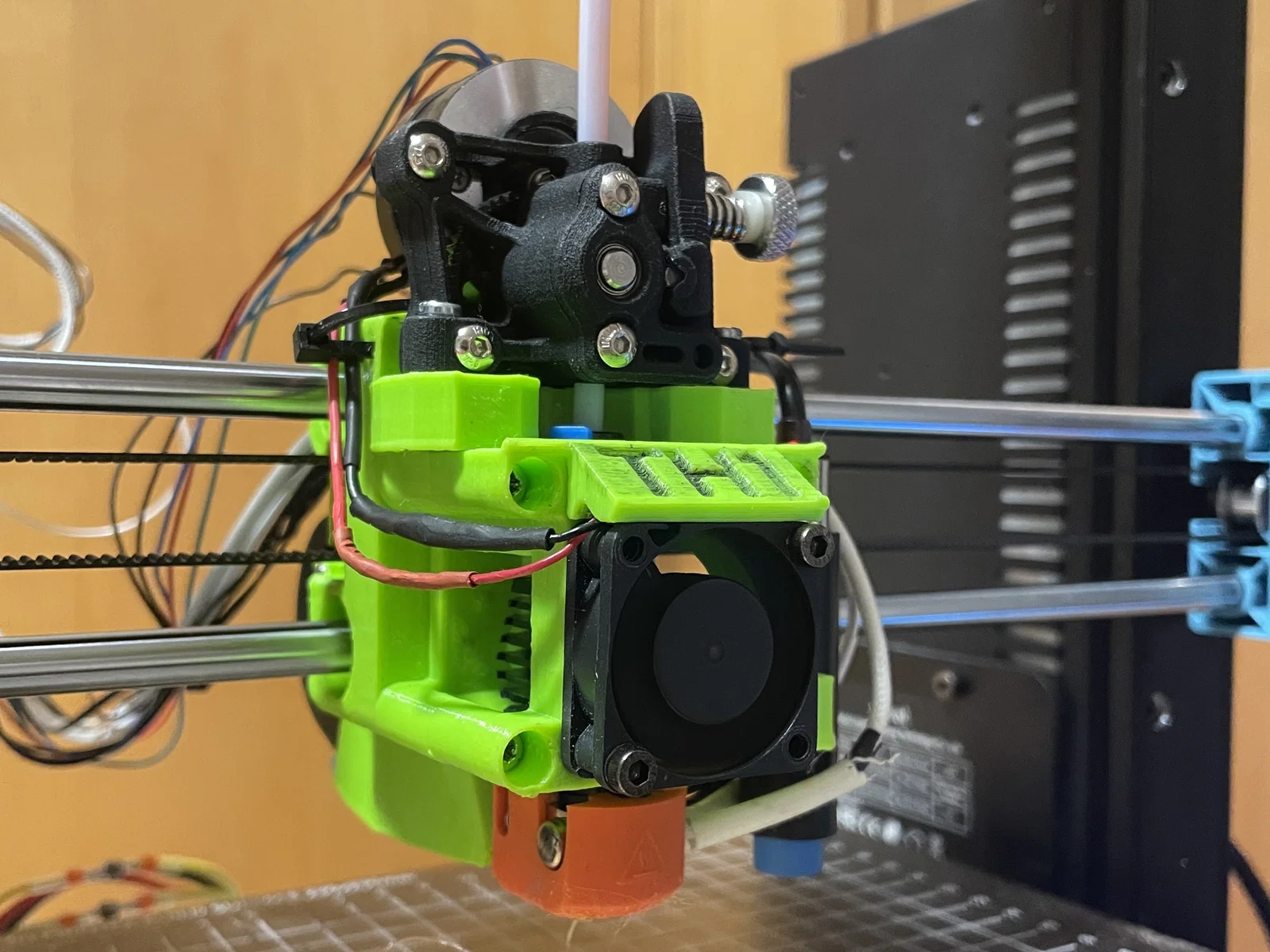

Sovol SV06 Phaetus Dragonfly BMO & Sherpa mini Toolhead

Mình muốn làm nguyên một toolhead mới dùng phaetus Dragonfly BMO. Bạn có thể dùng lại linear bearings zin hoặc đổi sang sintered bronze bushings. Cần thay drive belt zin sang loại dài hơn chút (dài hơn khoảng ~5cm là đủ). Mình có tích hợp 2 lỗ ở phía trên của main body để bạn luồn zip-tie gọn dây.

Vật liệu:

• 2x zip-tie nhỏ
• drive belt dài hơn
• phaetus dragonfly BMO
• Sherpa mini
• 1x 4020 radial fan
• 1x 3010 axial fan
• 2x bearings
• keo CA (để dán name plate)
• 13x heat inserts m3x5,7mm
• 5x vít m3x40mm
• 4x vít m3x16mm
• (2x vít m3x10mm chỉ khi bạn dùng BLS_clamp) → giải thích ở đoạn sau:

Các phần cần in:

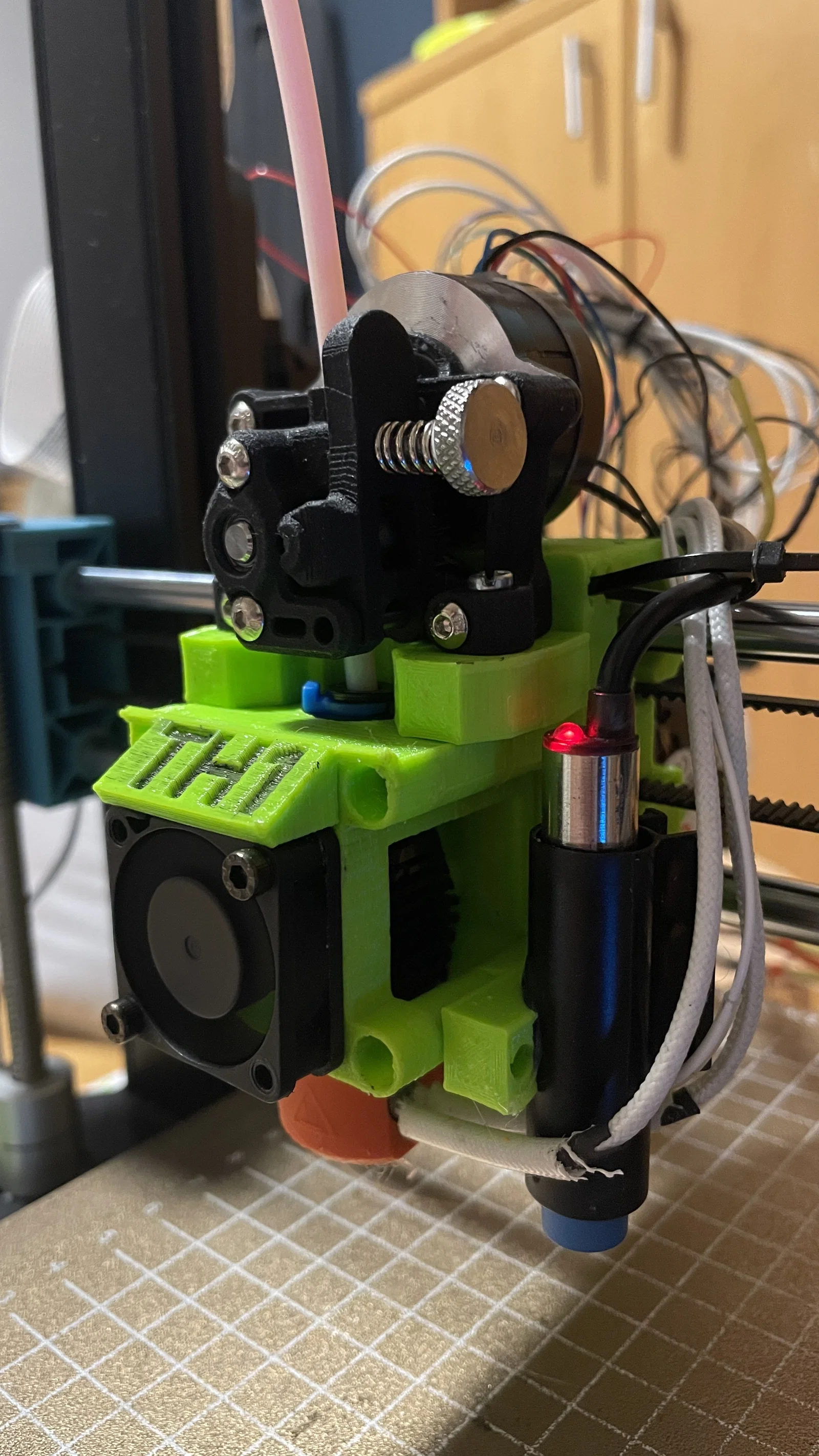

Bạn sẽ cần in tất cả các mẫu đính kèm. Nếu bạn dùng bed leveling sensor zin, bạn sẽ cần gọt bớt phần nhựa thừa đang giữ phần ren/heat insert để BLS_clamp hoạt động đúng. Trường hợp của mình thì mình dán thẳng sensor vào vị trí bằng keo nến. Cả hai cách đều dùng được.

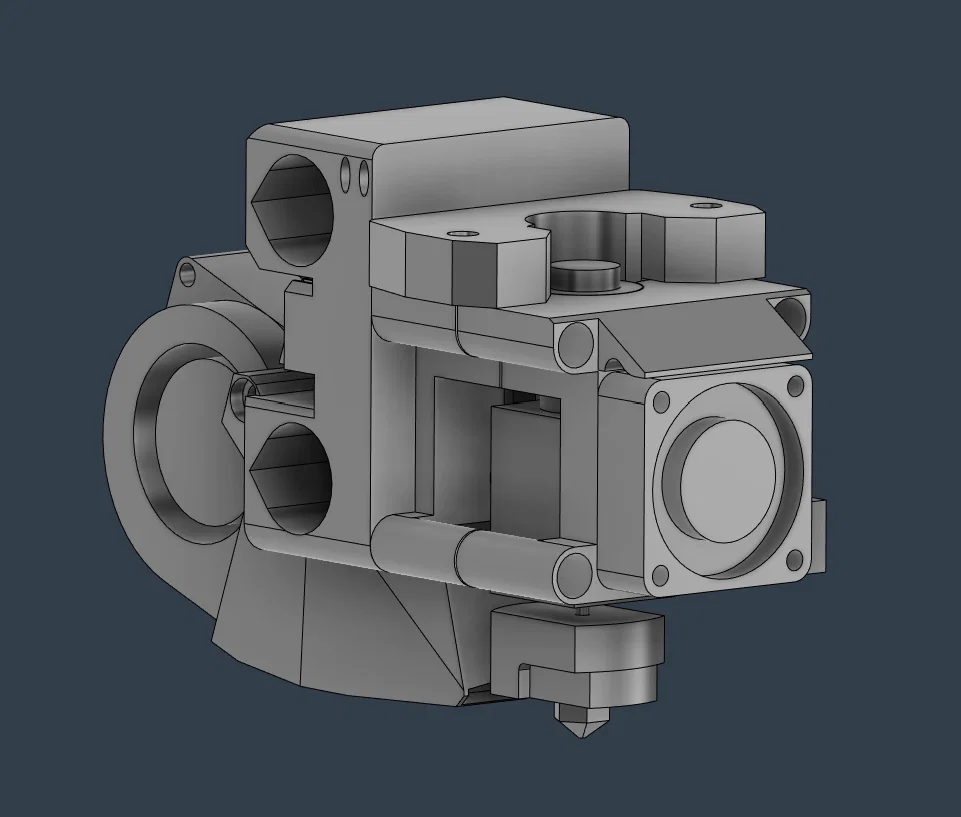

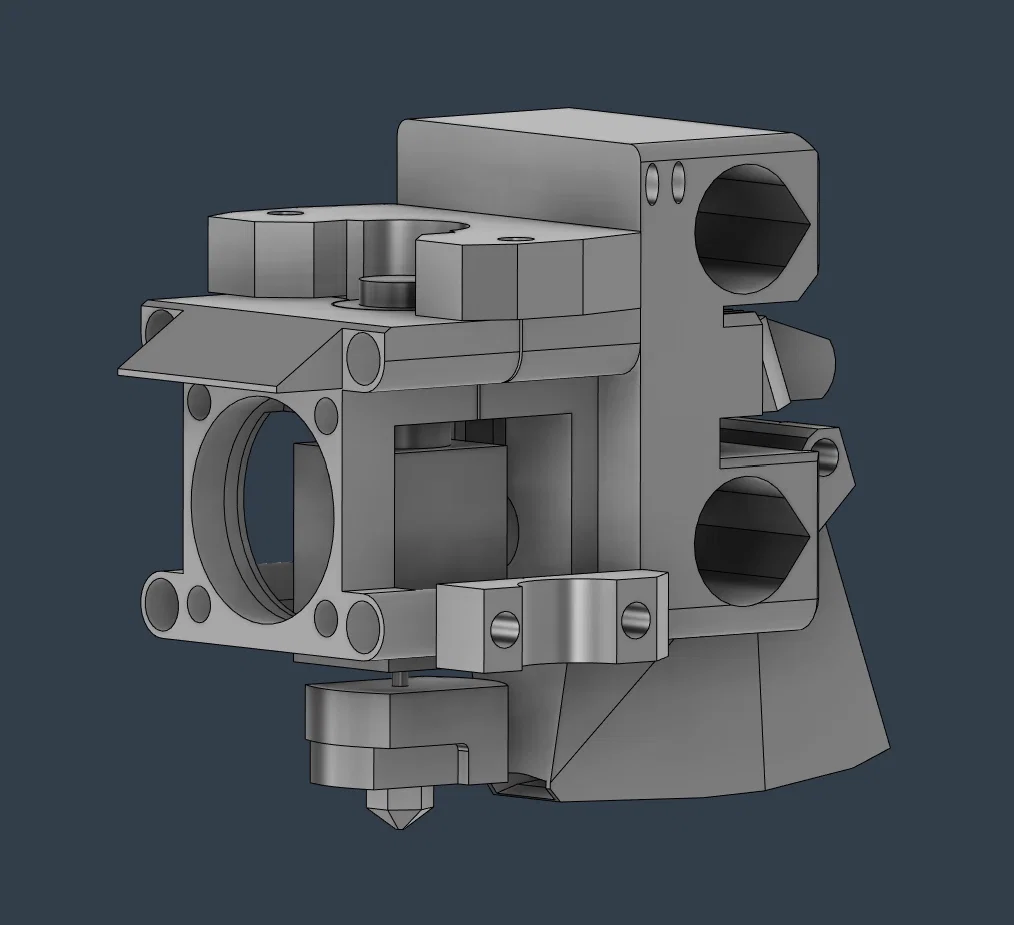

Lắp ráp:

1. Ép 5 heat inserts vào main_body

2. Ép 4 heat inserts vào hotend_mount

3. Ép 4 heat inserts vào fan_mount

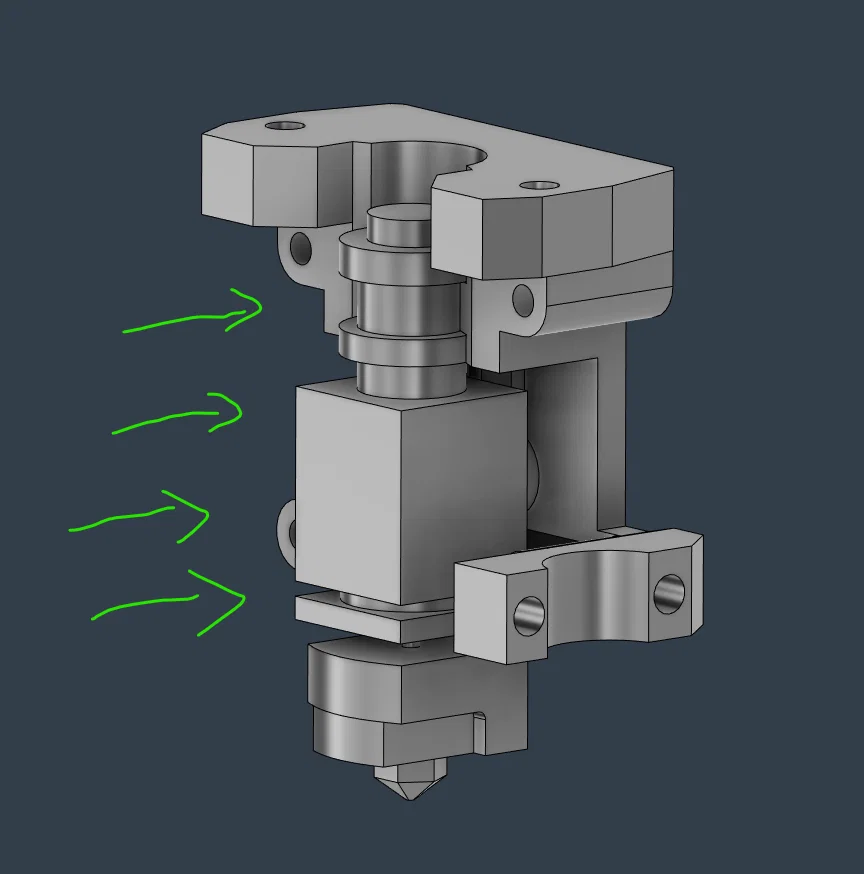

4. Gắn hotend dragonfly BMO vào hotend_mount

5. Bắt fan mount vào cụm ở bước 4 (dùng keo CA để dán name plate, phần này không hiển thị trong hình bên dưới)

6. Siết cố định cụm lắp ở các bước trước bằng 4 vít m3x40mm

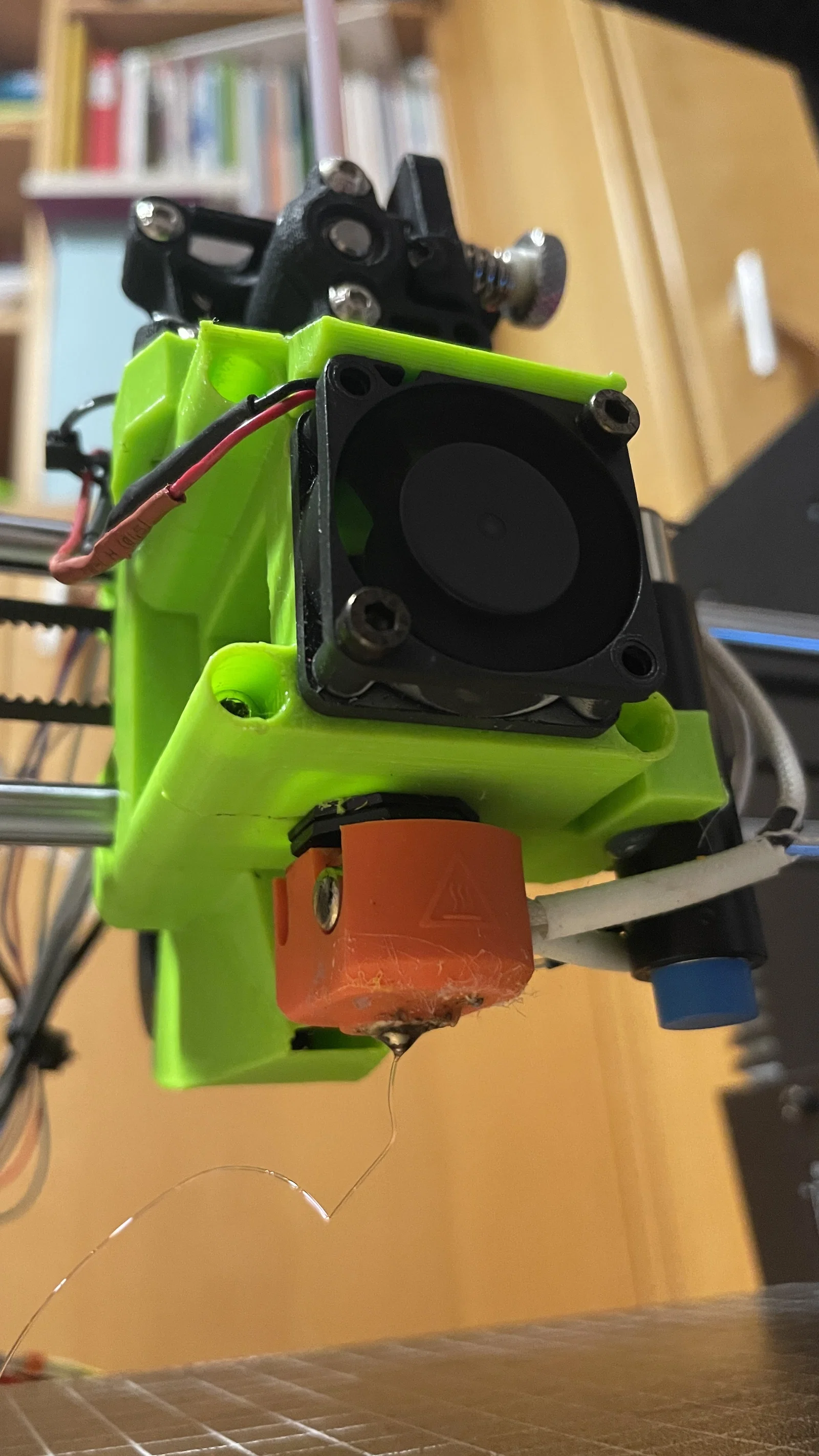

7. Gắn 3010 axial fan vào fan_mount bằng 4 vít m3x16mm

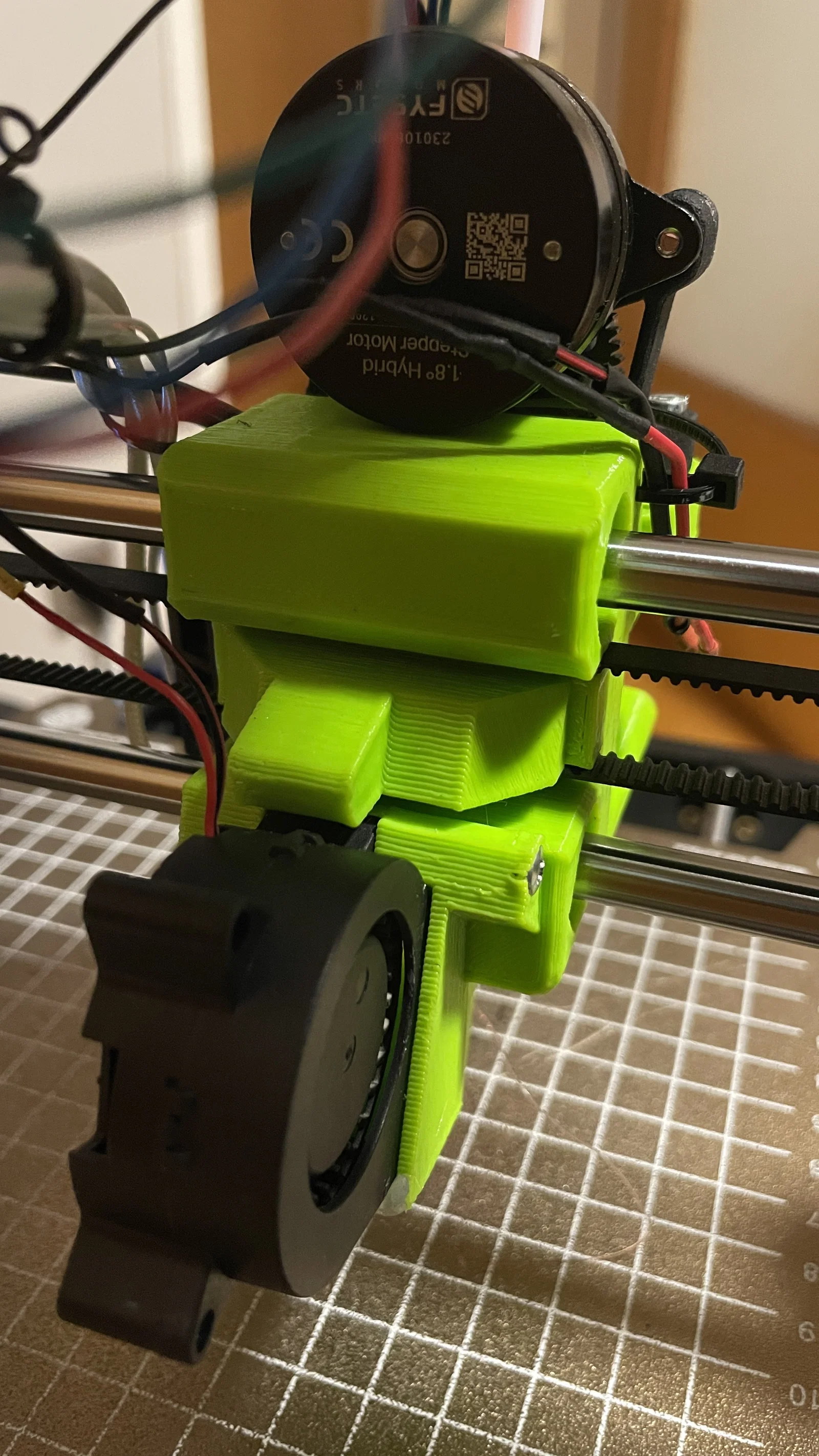

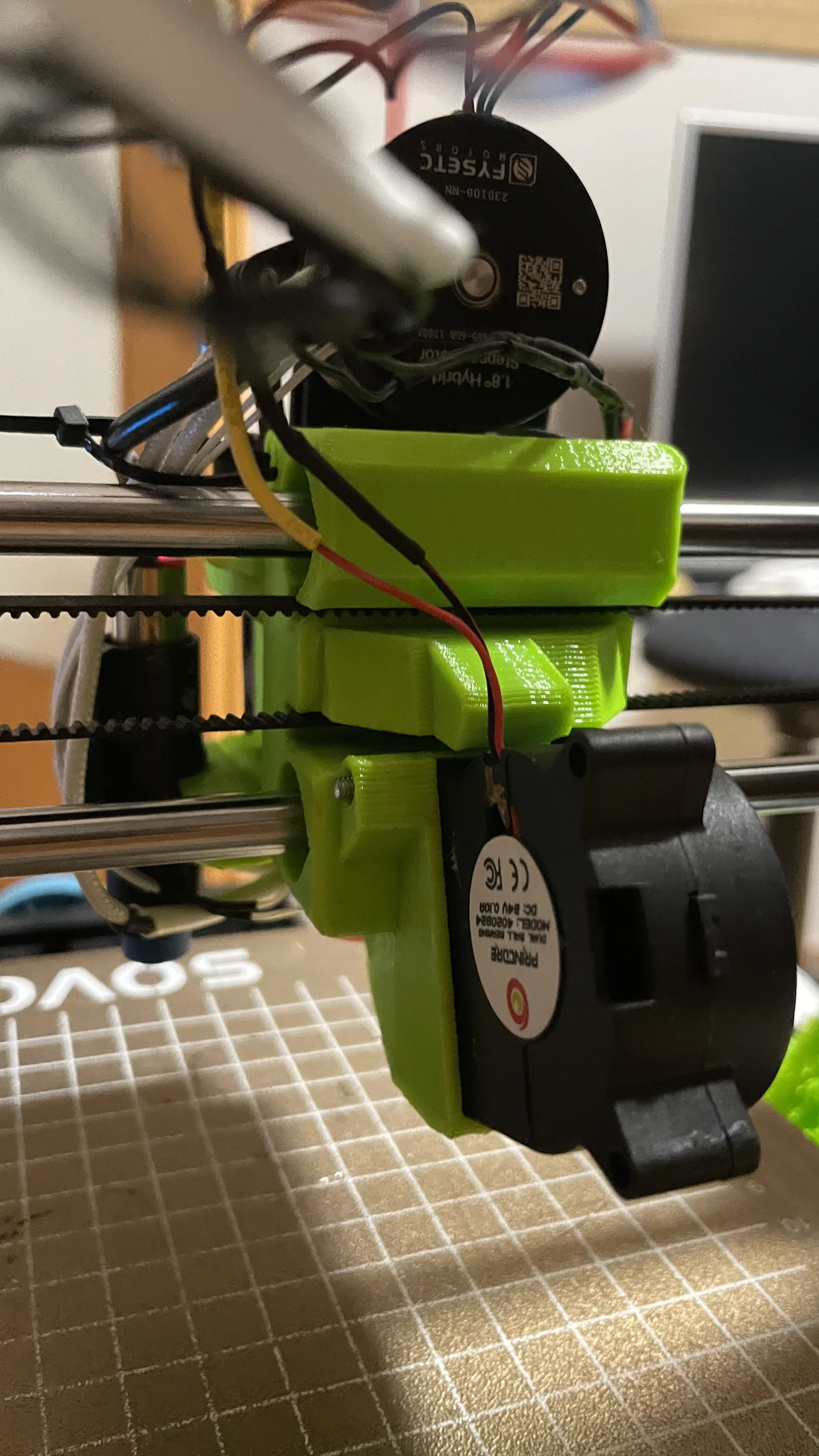

8. Lắp 4020 radial fan vào khe trên main_body và siết lại bằng 1 vít m3x40mm

Lắp xong cụm này là bạn chỉ cần thay x-carriage sang cái bạn đã in. Drive belt có thể ấn trực tiếp vào phần răng (toothing) của main_body.
