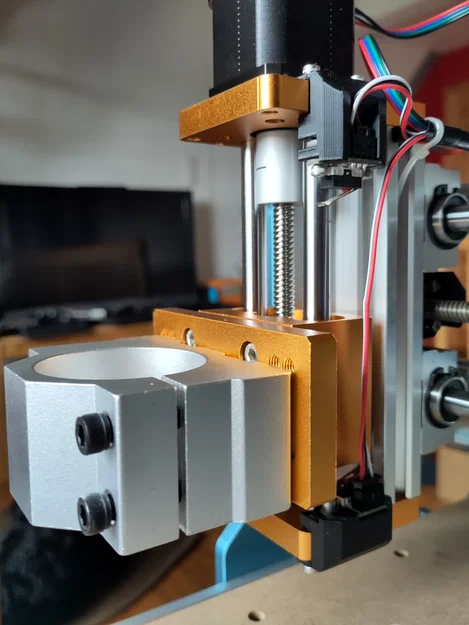

Bát gắn limit switch cho nâng cấp trục X Genmitsu 3018 CNC

Tác giả Phenex_98019

Lượt tải
70
Lượt thích
2
Lượt coi
707

File 3 59,1 KB

  • x_endstop_bumper_1777736048.3mf3MF · 14 KB
  • z_top_switch_1777736049.3mf3MF · 21,6 KB
  • z_bottom_switch_1777736049.3mf3MF · 23,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#367403
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

3018 là một chuẩn máy CNC mini để bàn khá phổ biến, được bán dưới nhiều thương hiệu khác nhau, trong đó Genmitsu là cái tên khá quen. Bản này dùng cụm trục X/Z làm bằng nhựa cứng, và có điểm hay là tích hợp sẵn limit switch.

Genmitsu có bộ upgrade chính hãng làm từ hai thanh nhôm extrusion độc quyền dạng một khối. Nhìn đẹp và chắc chắn, nhưng chỉ lắp vừa với những máy có đúng vị trí linear rail y như vậy. Mình muốn linh hoạt hơn nên chọn loại dùng extrusion tiêu chuẩn và các tấm plate gia công có rãnh để bắt vào rail — mấy bộ kit kiểu này có rất nhiều nơi bán (nhớ đặt thêm linear bearing blocks nữa!).

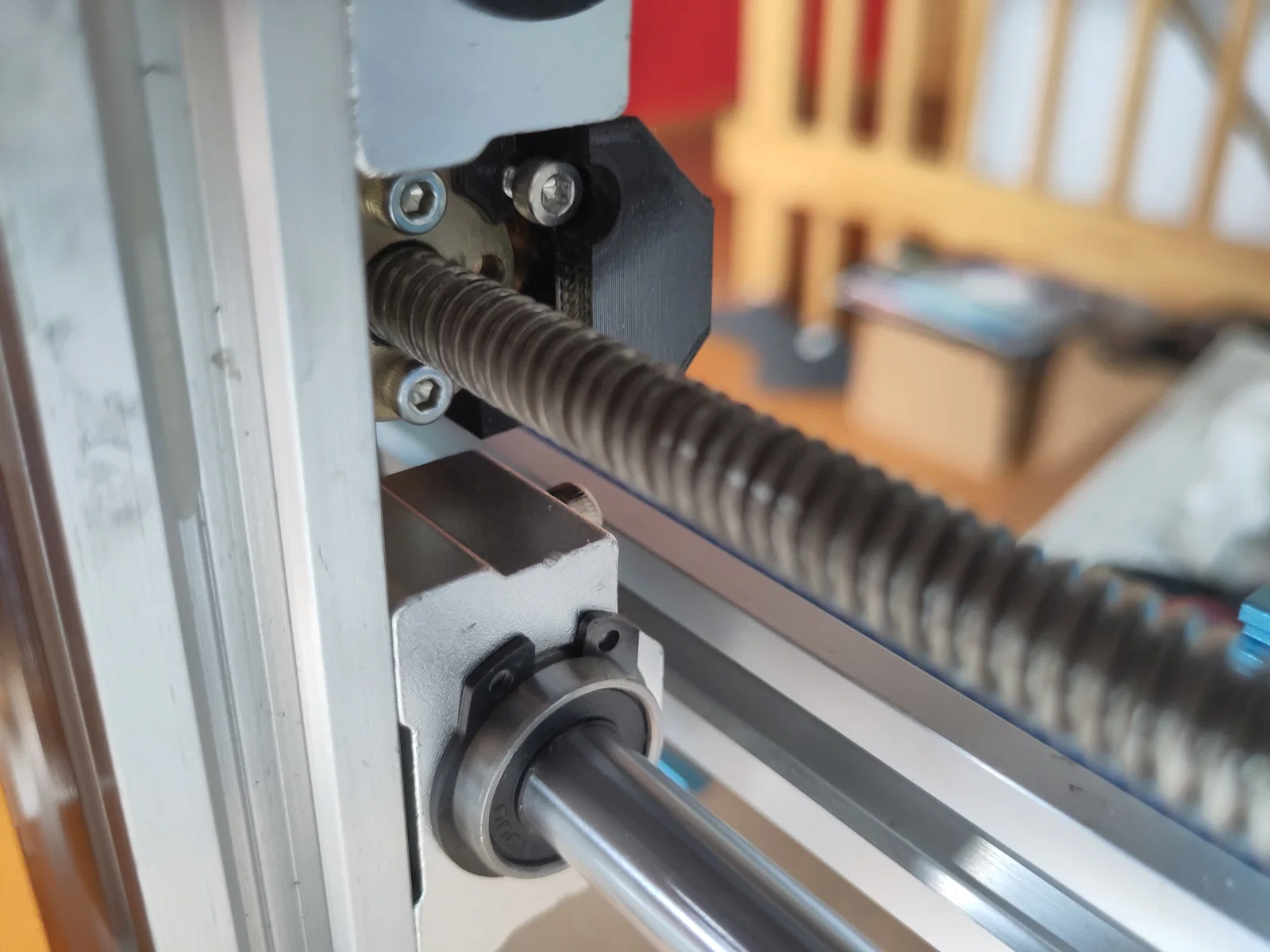

Nhìn chung đây là nâng cấp rất đáng giá so với cụm nhựa zin của Genmitsu 3018, tăng độ cứng vững đáng kể, nên máy chạy “ngon” hơn nhiều so với cấu hình stock. Tuy nhiên, limit switch zin sẽ không vừa nếu không chỉnh sửa vì sẽ bị cấn với Z-Axis linear rails. Ngoài ra, limit switch trục X cũng không với tới cơ cấu lead screw đã thay đổi.

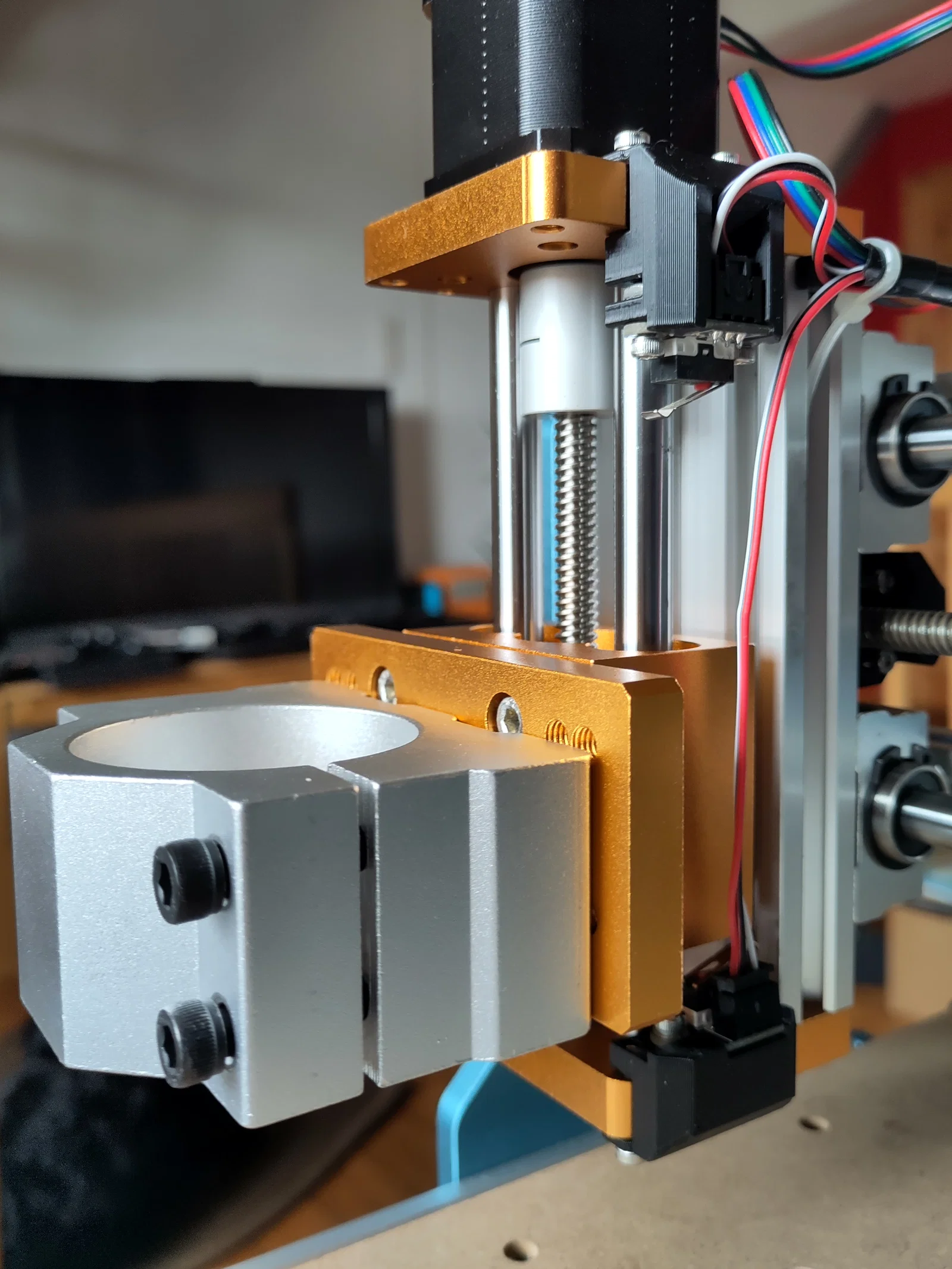

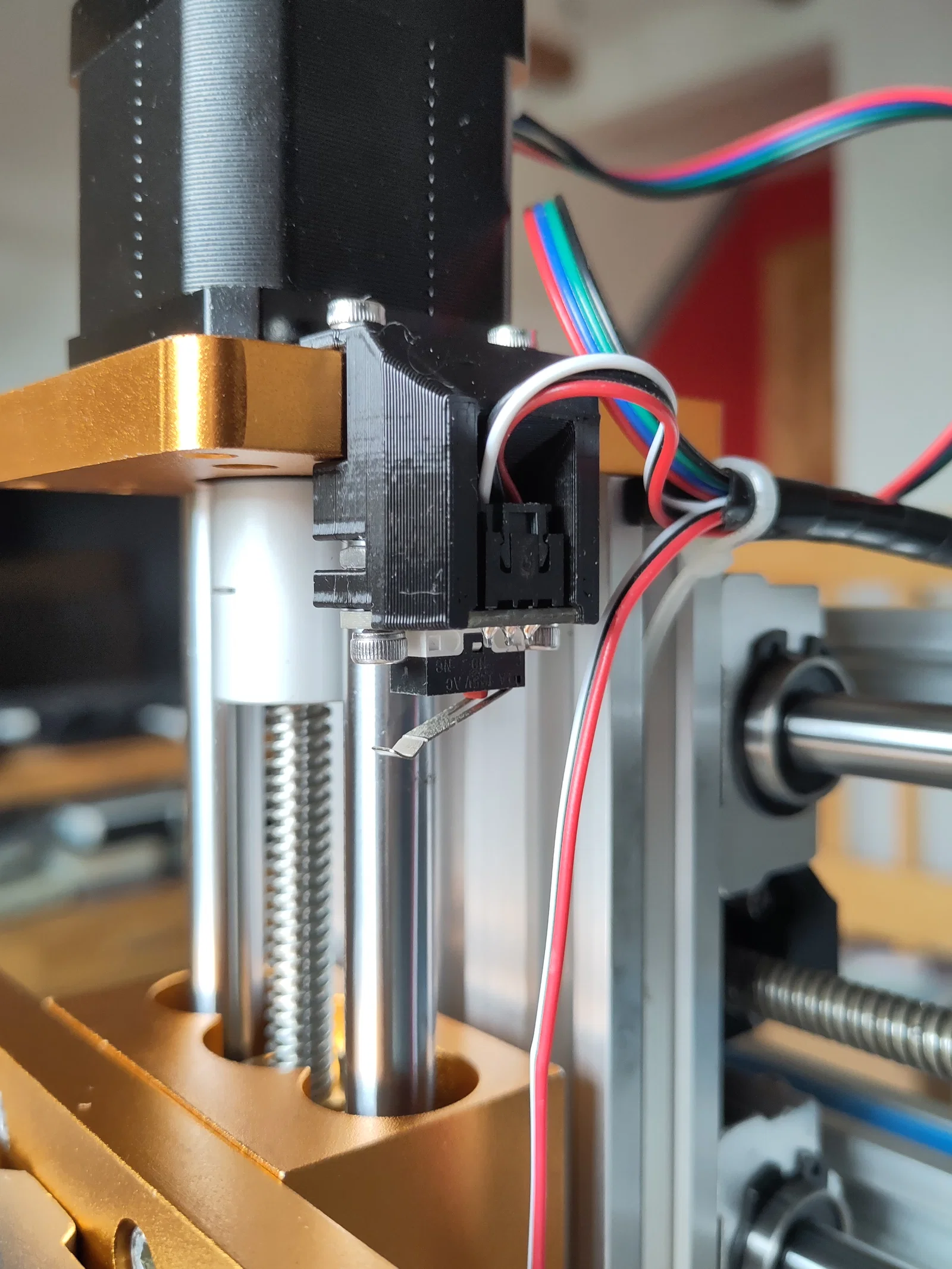

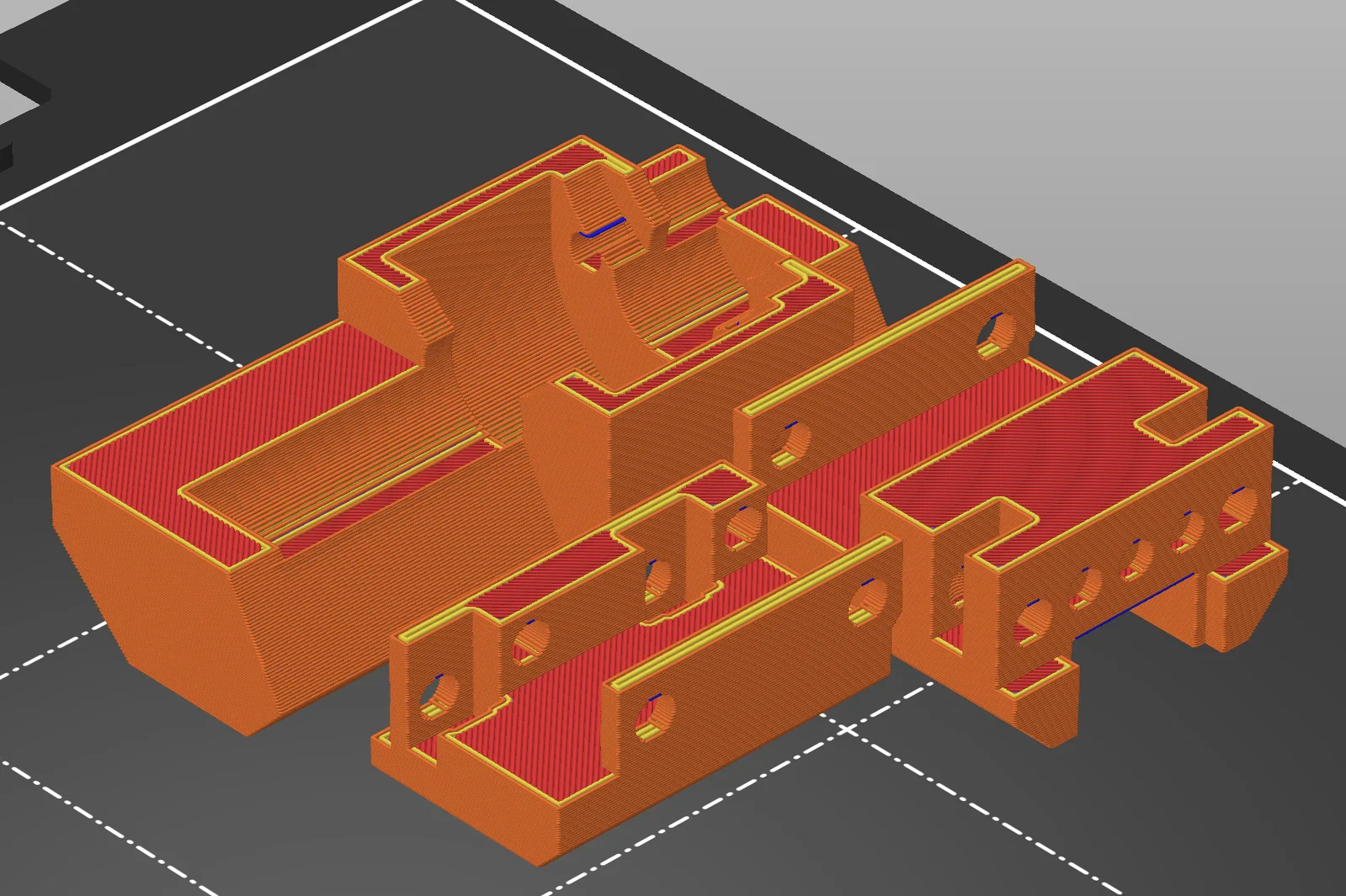

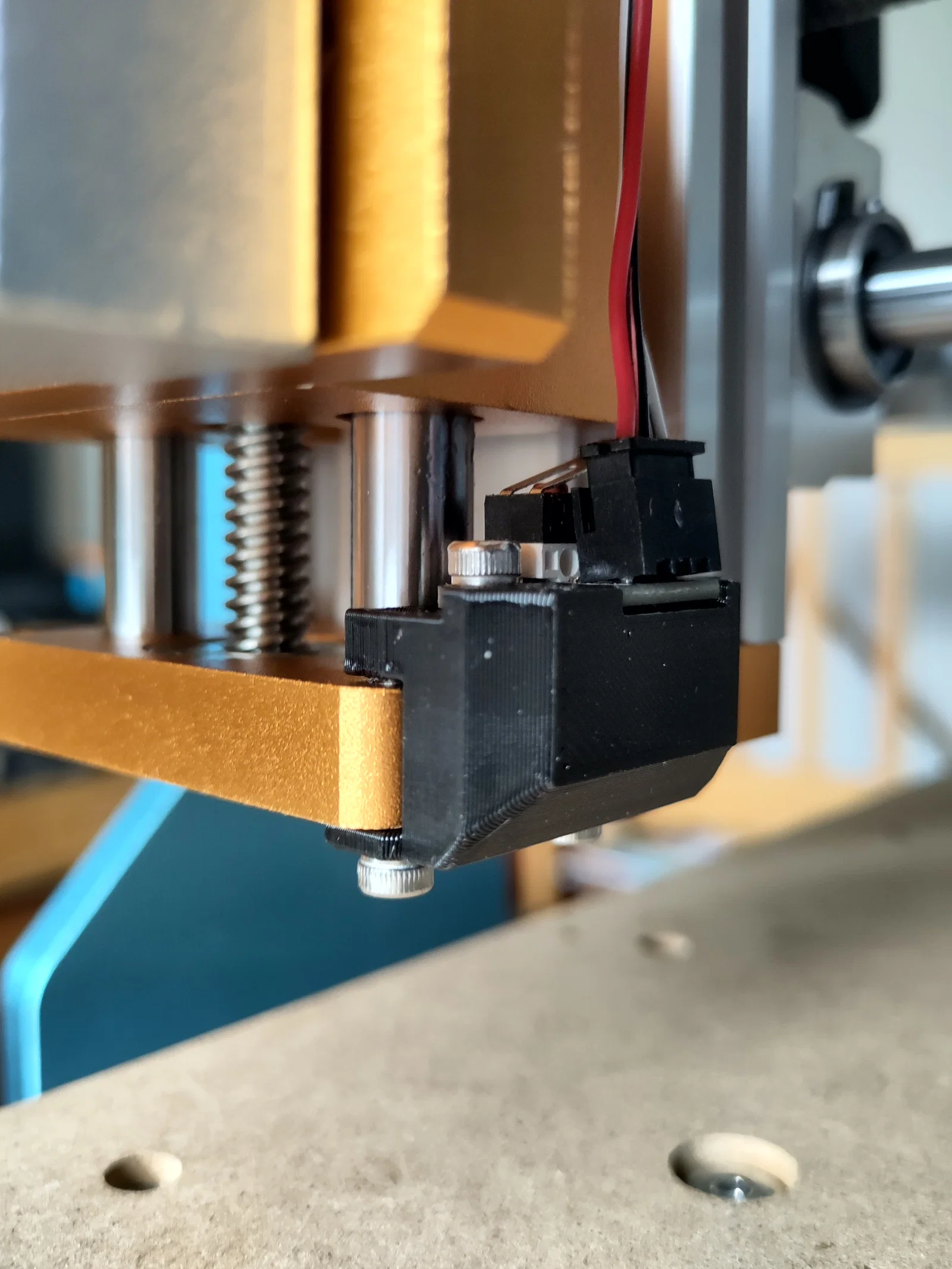

3 chi tiết in này giải quyết các vấn đề đó và không cần sửa thêm gì nữa. Bạn chỉ cần vài con ốc M3 và 4 đai ốc vuông M3. In không cần support.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
3
Tổng dung lượng
59,1 KB
File lớn nhất
23,5 KB
