Intrepid View Camera - Núm Lấy Nét Mở Rộng (Extendable Focusing Knob)

Thay Thế Núm Lấy Nét Mở Rộng Gắn Nam Châm

Động lực chính của mình khi làm mẫu này là muốn tự in một cái núm với vân knurling bớt “gắt” hơn, vì mình thấy ngón cái và ngón trỏ gần như bị rát/trầy sau khi lấy nét một chút thôi, nhất là khi dùng lens nặng trên Intrepid 8x10.

Núm thay thế

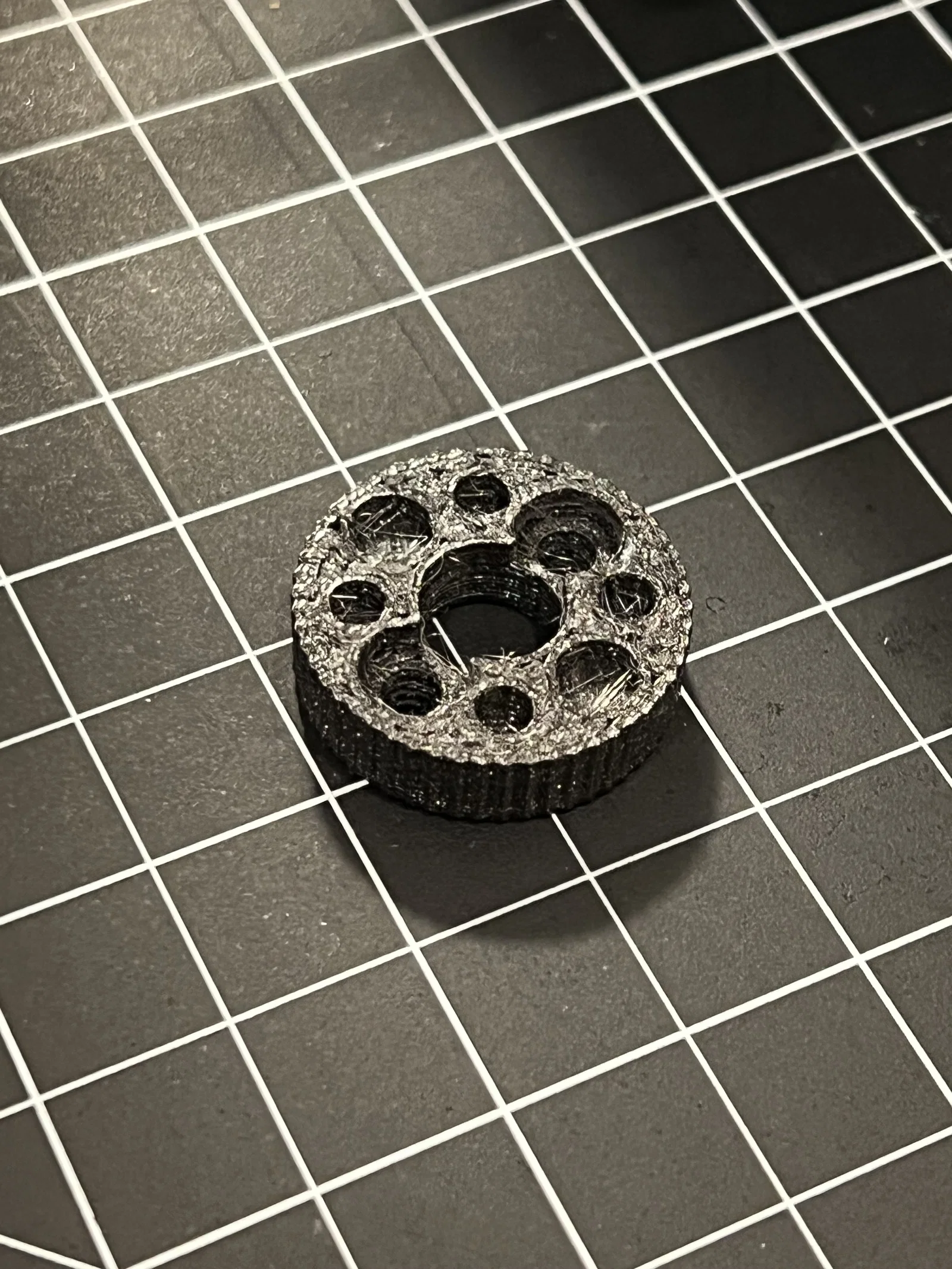

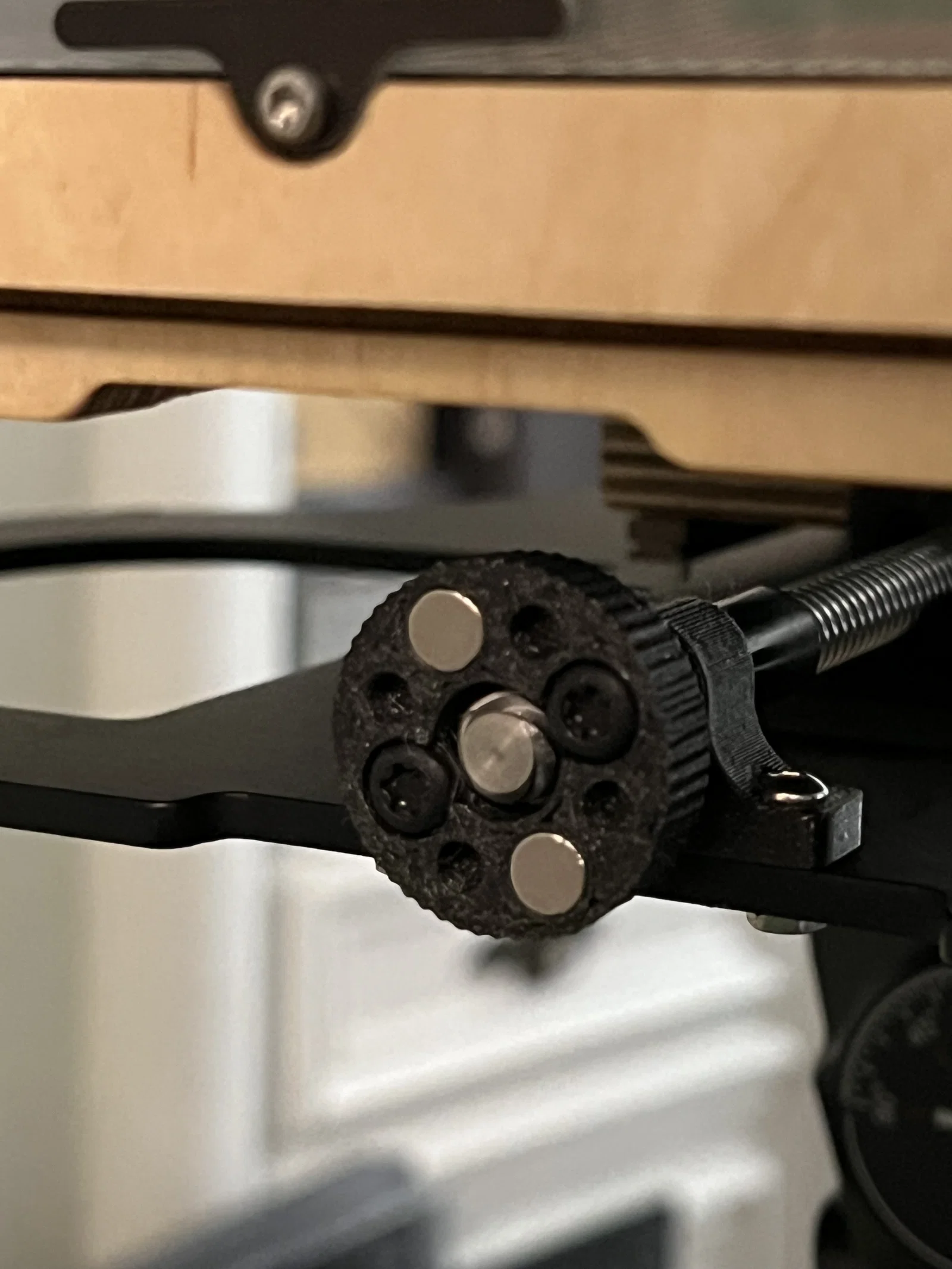

Đây là bộ thay thế núm lấy nét gồm 2 phần và rất dễ tùy biến cho núm focus chính của các máy Intrepid 8x10, 5x7 và 4x5. Phần đầu tiên là bản thay cho núm 3D printed zin đi kèm máy, giữ đúng footprint để không bị vướng front/back standards hoặc bellows khi gập máy để cất, hoặc khi nghiêng (tilt) standards. Núm nâng cấp này thêm 4 lỗ mới cho registration pins, cho phép gắn thêm một trục kéo dài thứ hai, đồng thời có 2 hốc để press-fit 2 viên nam châm đĩa 6mm giúp giữ trục kéo dài cố định.

Núm thay thế đi kèm 1 biến thể .stl. Mình thấy in ổn với gần như mọi thiết lập máy in. Nên in với mặt phẳng đặt xuống print bed. Mặt này sẽ áp vào bushing ở đầu focus screw nơi núm được siết vào. Layer height 0.20mm với nozzle 0.4 cho chất lượng gần giống bản zin, nhưng dùng setting DRAFT với nozzle 0.6 thì vẫn ra đẹp, lại in chỉ vài phút. Có thể bạn sẽ cần chỉnh tolerance cho nam châm tùy theo thiết lập chất lượng in của bạn.

File .scad đi kèm có comment và đủ linh hoạt để bạn điều khiển: hốc đặt nam châm, registration pins, lỗ bắt vít, cũng như phần knurling quanh viền núm. Nozzle càng lớn thì knurling càng ít nổi rõ. Thay vì knurling “đúng chuẩn”, texture ở đây được xấp xỉ bằng cách cắt các cylinder đường kính nhỏ khỏi chu vi thân núm theo khoảng cách đều, dựa trên số lượng “knurls” đã cấu hình. Thiết lập mặc định dùng 54 knurls.

Trục kéo dài / Núm công thái học

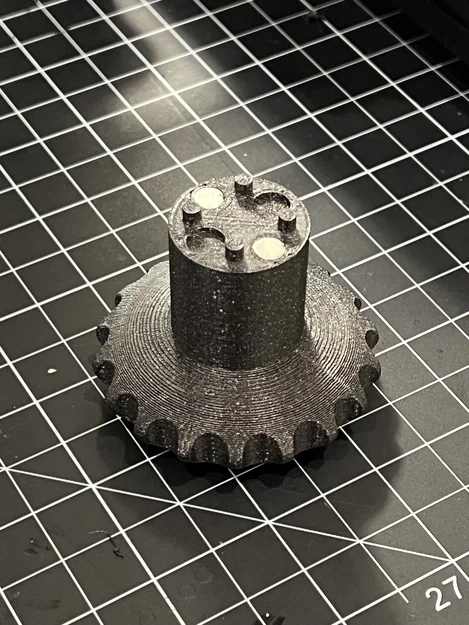

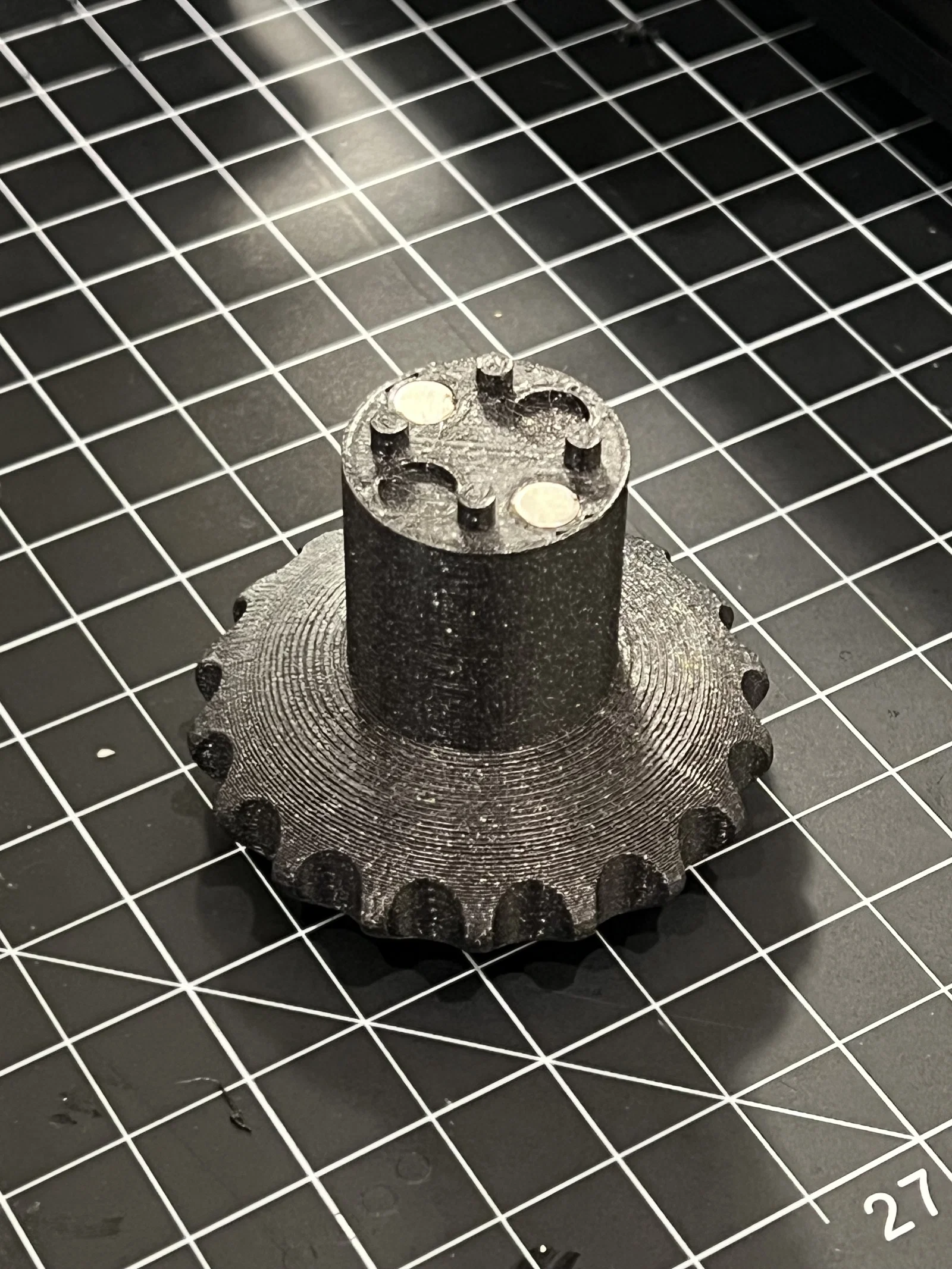

Phần thứ hai là một trục kéo dài, ghép với núm thay thế bằng 2 nam châm và một số registration pins, và kết thúc bằng một núm lớn hơn nhiều để vừa chỉnh mịn hơn, vừa xoay lấy nét thoải mái hơn.

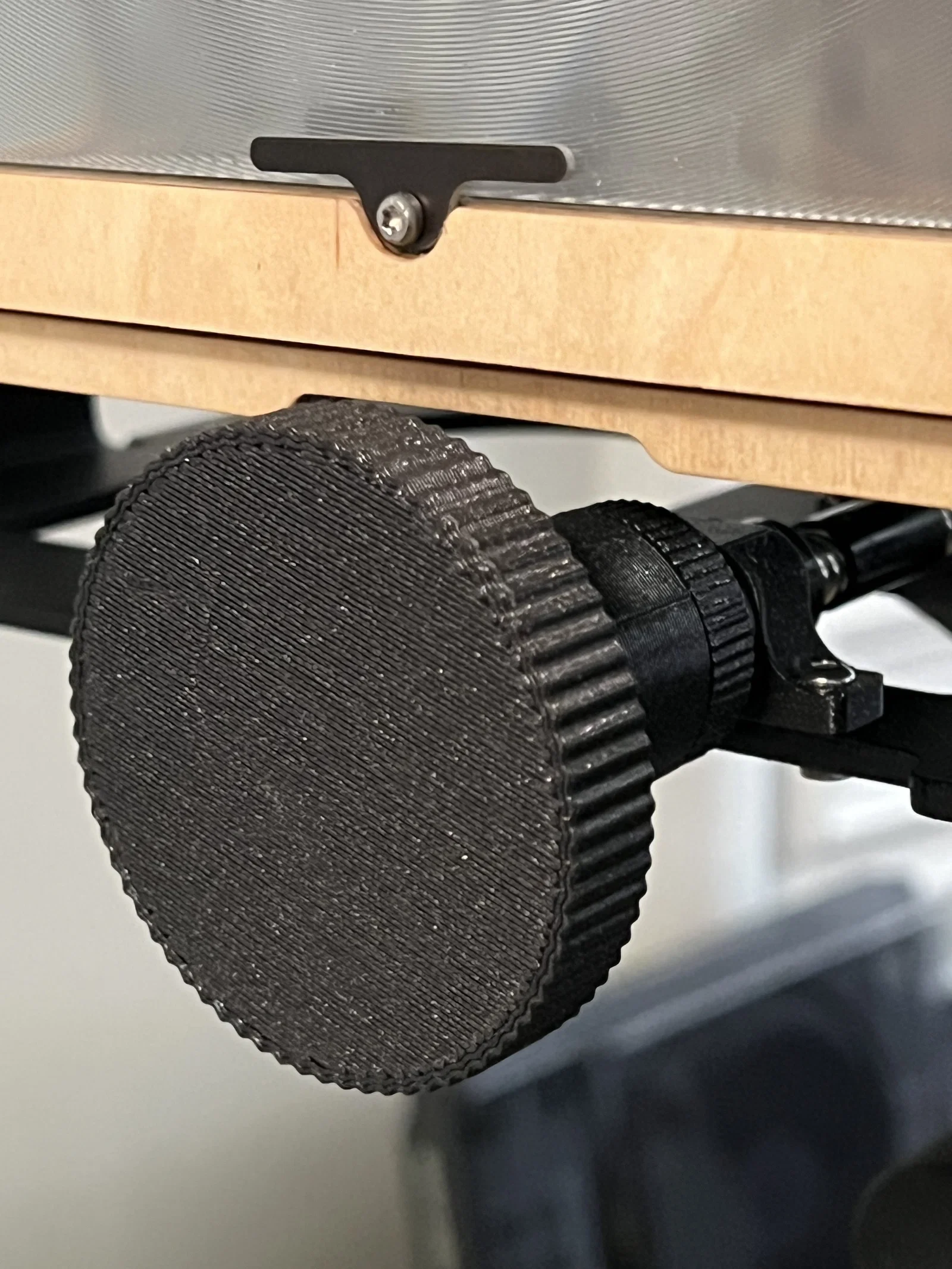

Có 2 file .stl tương ứng với 2 kiểu núm. Kiểu thứ nhất kết thúc bằng núm tương tự núm gốc — dạng trụ trơn, có thể cấu hình texture knurling quanh mép ngoài. Knurling cũng được xấp xỉ theo cách giống núm gốc, và núm cơ bản này dùng các cylinder đường kính nhỏ với khoảng cách đều hơn.

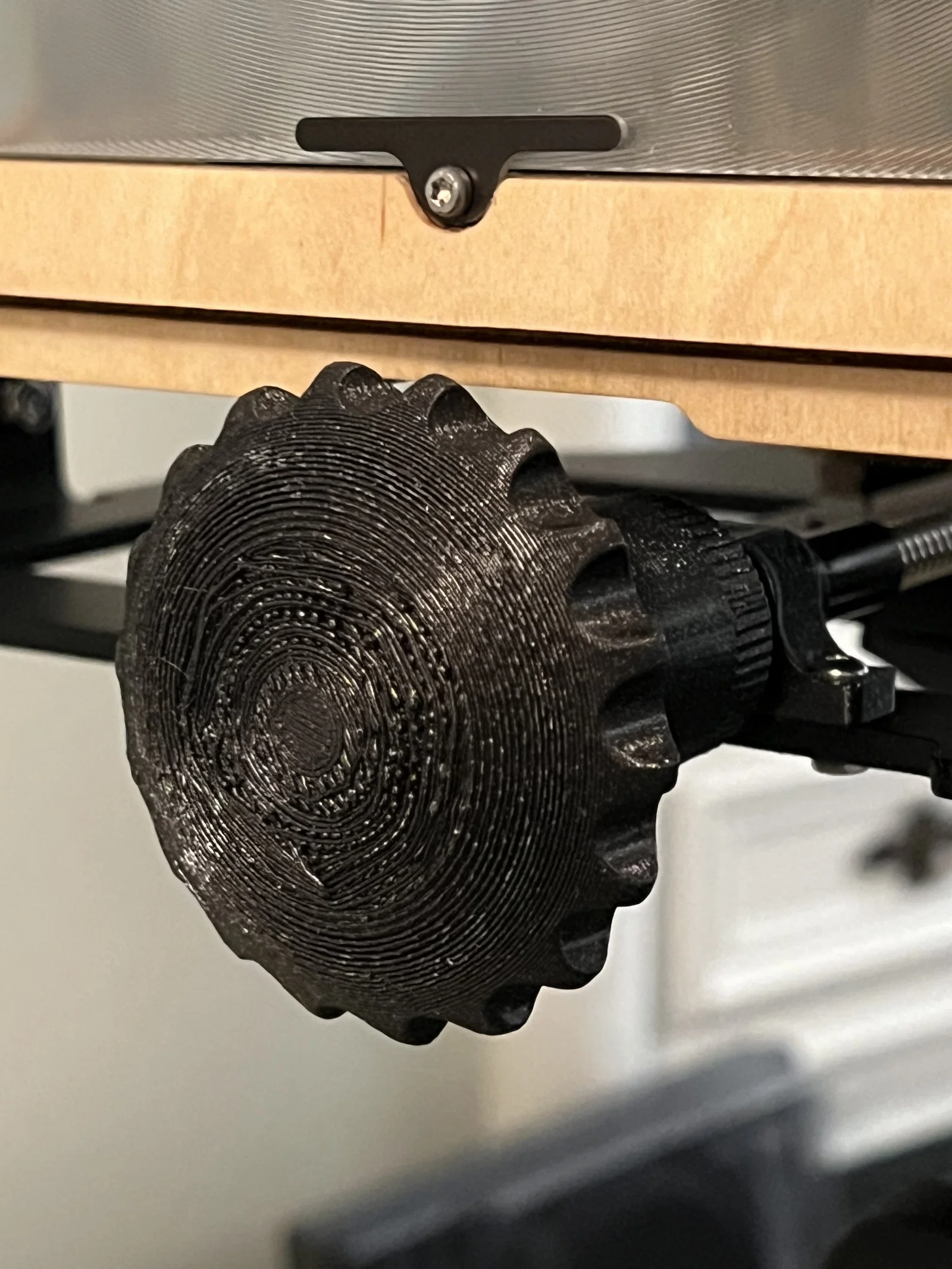

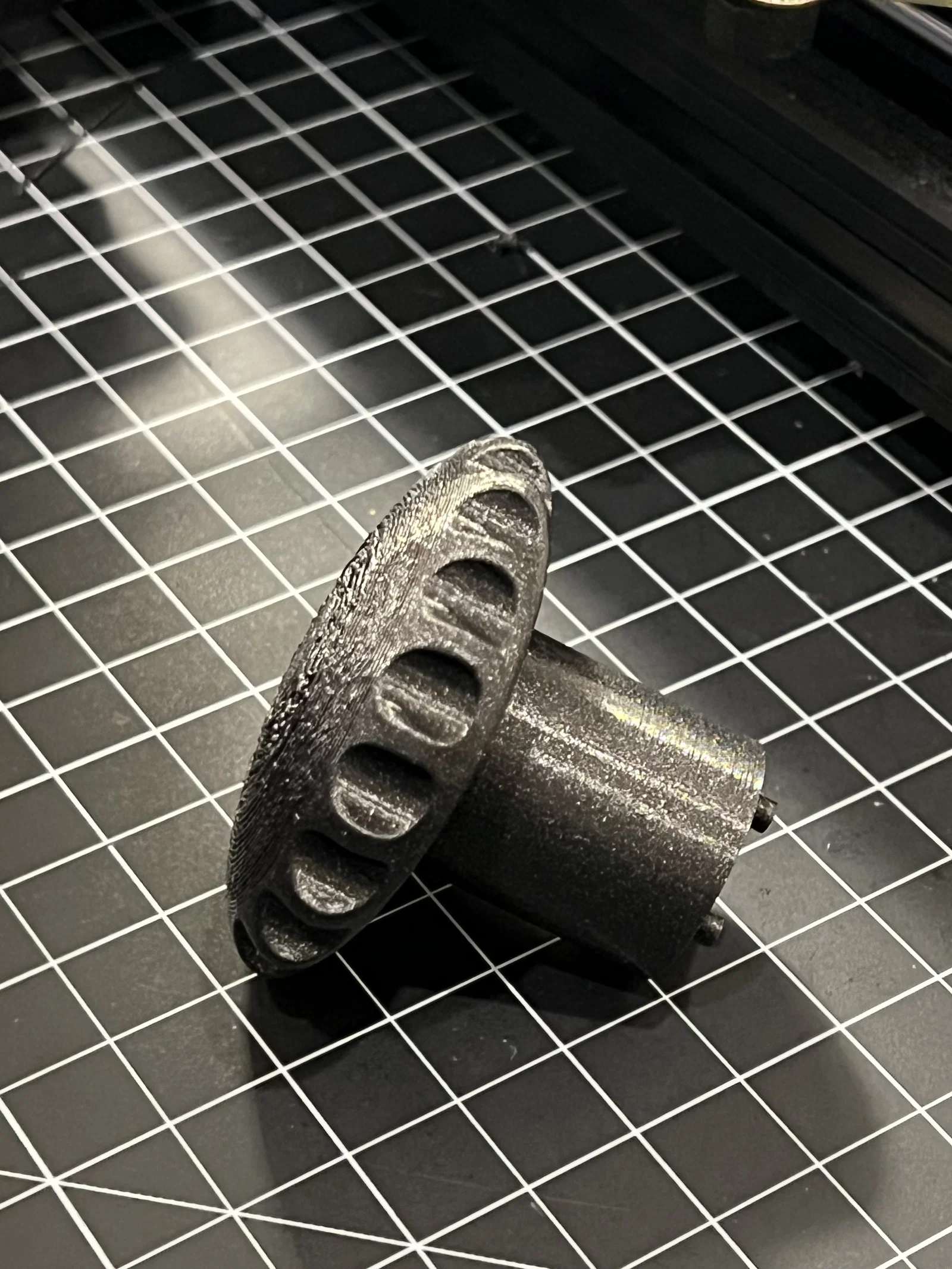

File .stl thứ hai là núm dạng ellipsoid/spherical. Bản này in khó hơn do cần support material, nhưng công thái học hơn và xoay dễ chịu hơn, nhờ các rãnh cắt dạng cylinder lớn hơn và thưa hơn quanh chu vi để bám tay tốt.

Khi in núm ellipsoid, mình thấy tốt nhất là in ở chế độ SPEED/DRAFT, dùng organic supports, và đặt núm nằm trên print bed. Support thường bóc ra khá dễ khỏi bề mặt tròn, nhưng phần trung tâm núm sẽ có chất lượng thay đổi vì khu vực này không thể được đỡ tốt. Nếu bạn in với nozzle nhỏ hơn, layer height thấp hơn, hoặc nói chung là thiết lập chất lượng cao hơn, mình khuyên nên “paint” support theo kiểu “Bullseye”: phần giữa núm cố tình không có support, còn khoảng 1/3 vòng ngoài chu vi thì có support.

Mình có kèm một file đã slice với các thiết lập mình dùng để in PLA ổn định bằng nozzle 0.6, cùng với file .3mf để bạn mở trong slicer và tùy chỉnh thêm.
