Khối test độ chính xác giữa các máy in (Inter Printer Accuracy Test Cube)
Mẫu Inter Printer Accuracy Test Cube giúp kiểm tra độ chính xác khi in cùng một chi tiết trên nhiều máy (mk3/mk4, Bambu). Inner Cube phải lắp khít vào Outer Cube ở mọi hướng để xác nhận dung sai X/Y/Z đạt chuẩn.
Mô tả

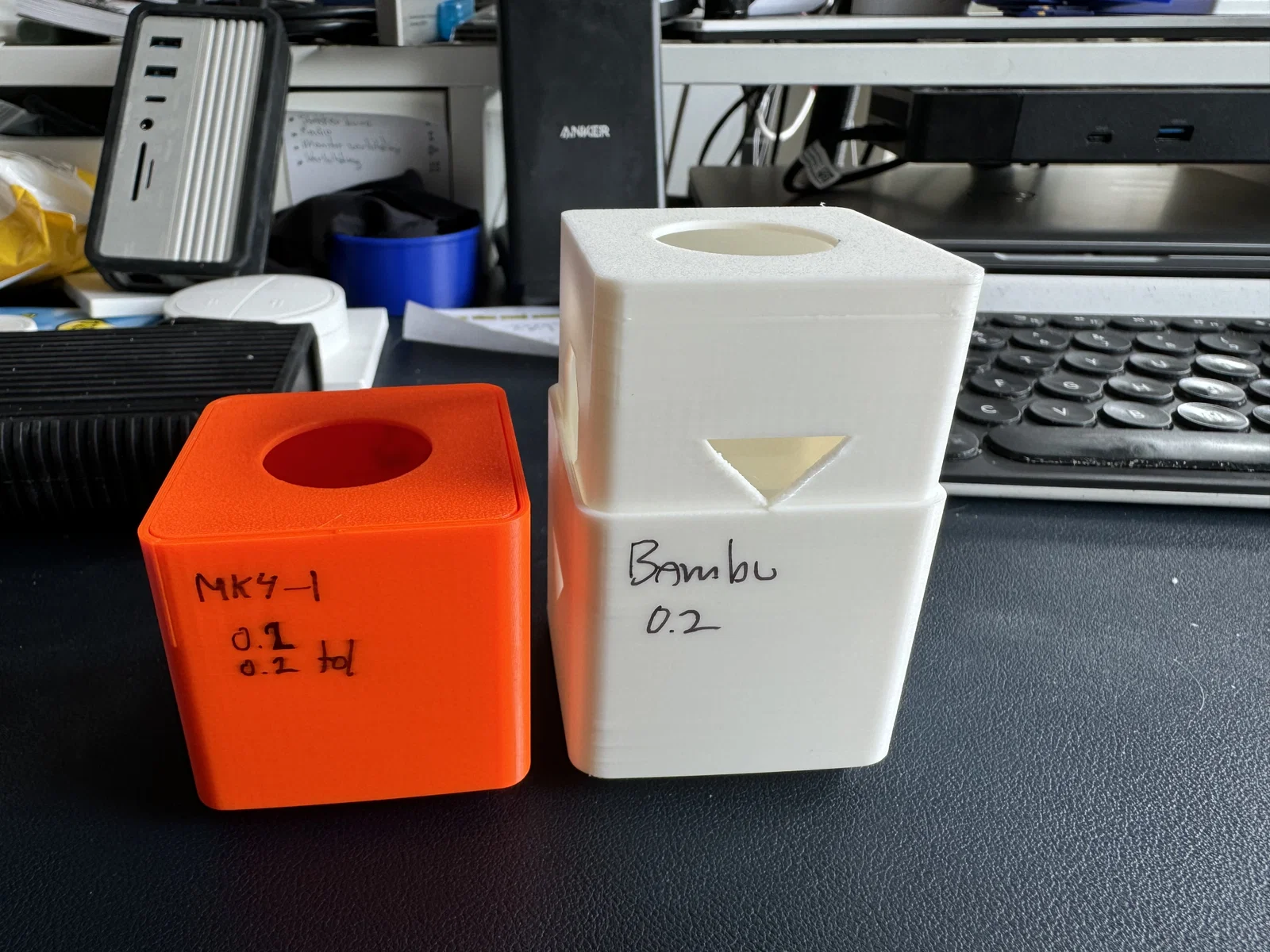

Lúc mới bắt đầu mình loay hoay dữ lắm vì mấy chi tiết mình làm ra in trên các máy khác nhau lại không khớp. Mình có dùng kiểu “hệ” mk3/mk4 và Bambu. Để tự kiểm tra coi độ chính xác đang bị lệch ở trục nào, mình thiết kế mẫu dưới đây.

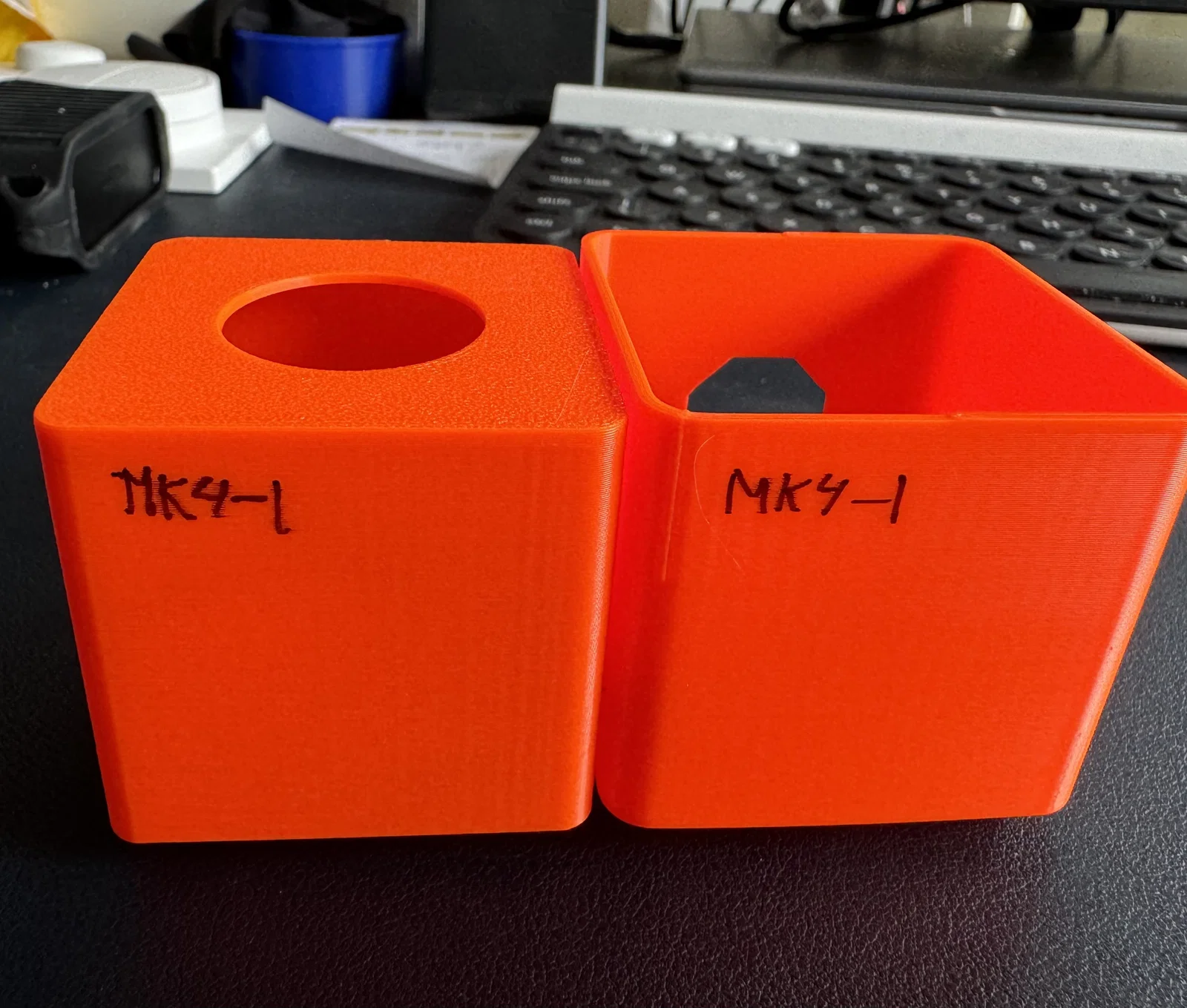

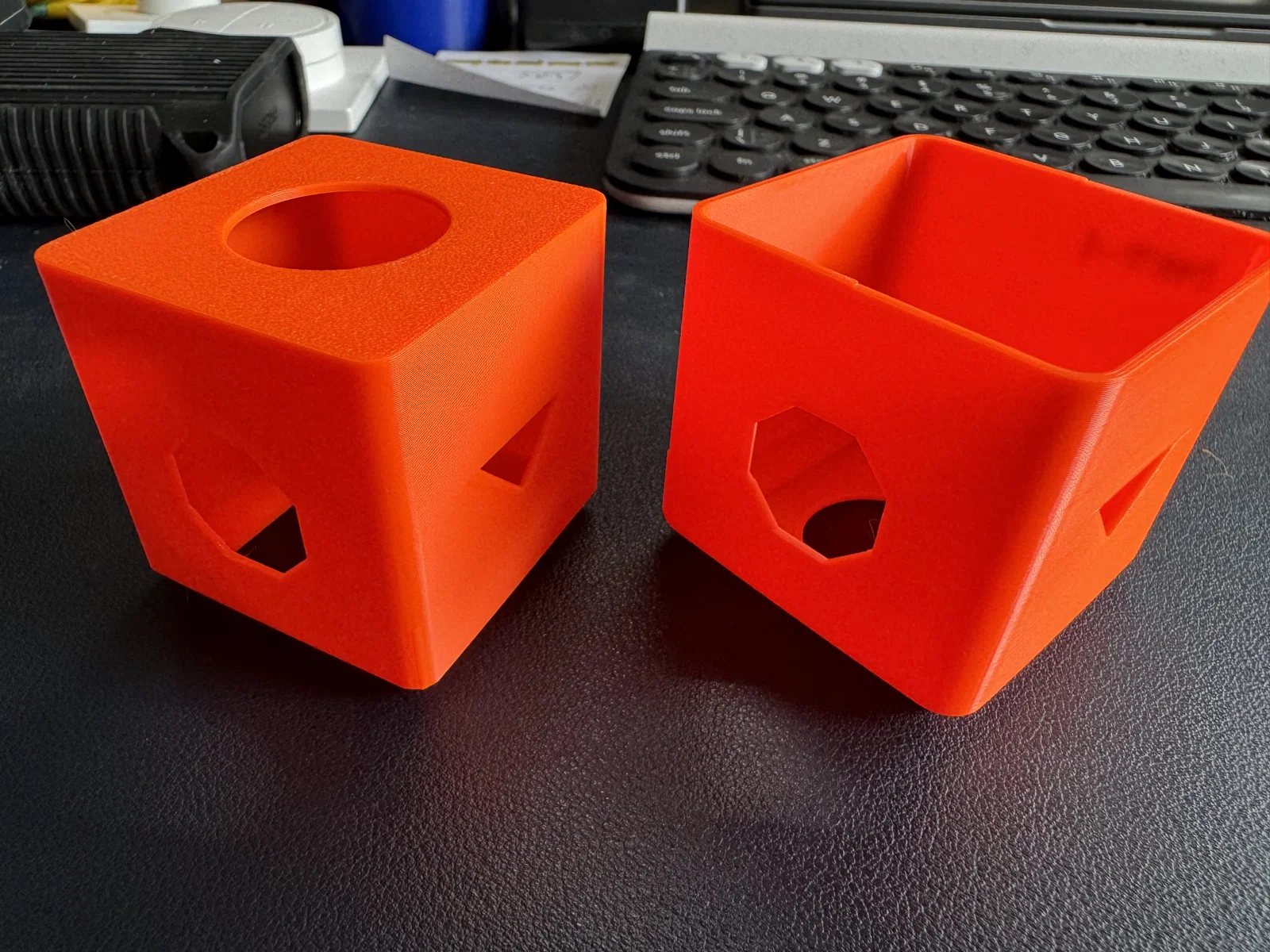

Phần Circle (Z), Polygon (X) và Triangle (Y) giúp đảm bảo canh chỉnh/định hướng đúng khi in trên nhiều máy khác nhau. Khối Inner Cube phải lắp khít vừa (snugly) vào khối Outer Cube ở mọi hướng xoay. Nếu lắp được thì có nghĩa là X, Y và Z đều nằm trong dung sai.

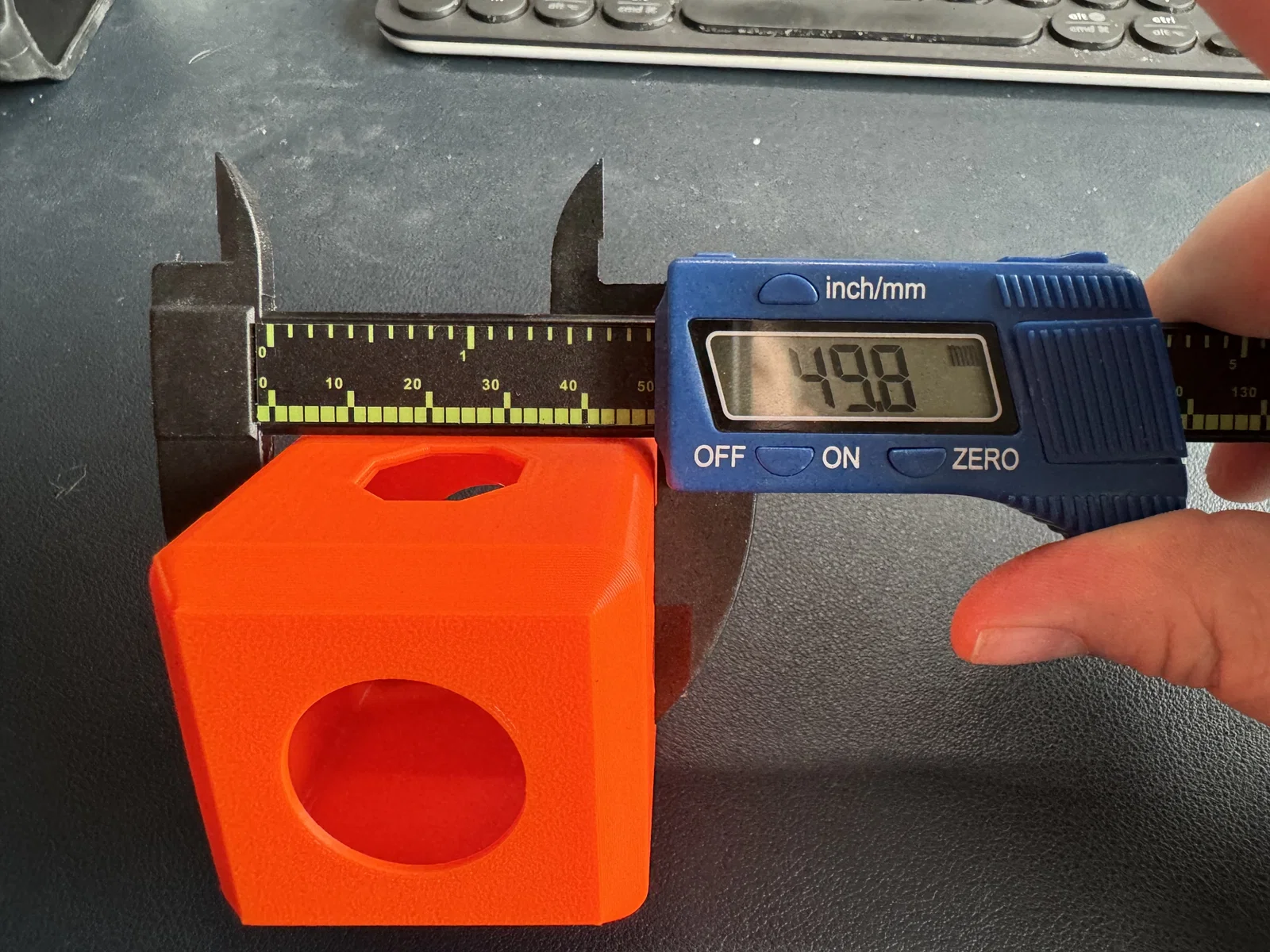

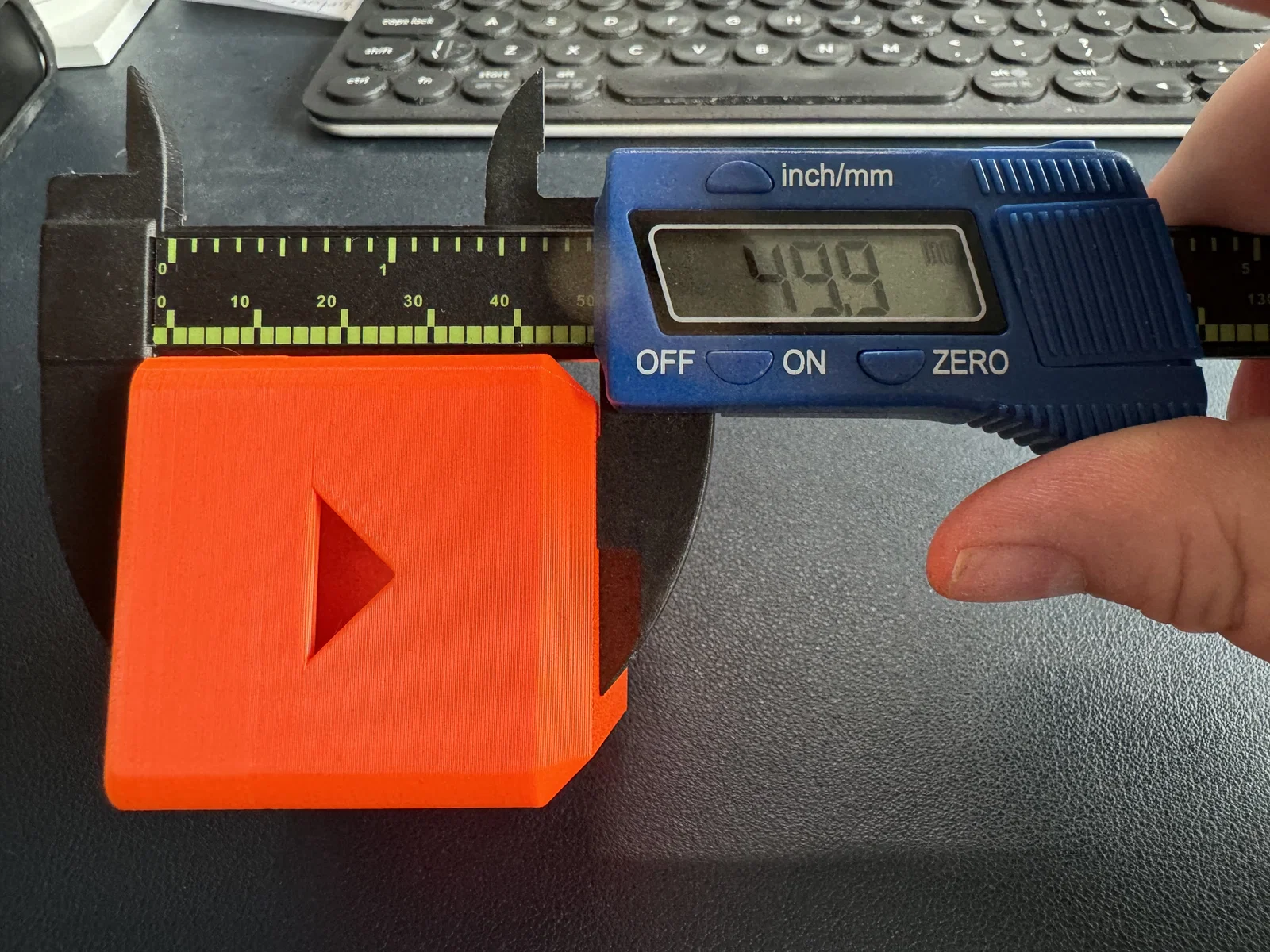

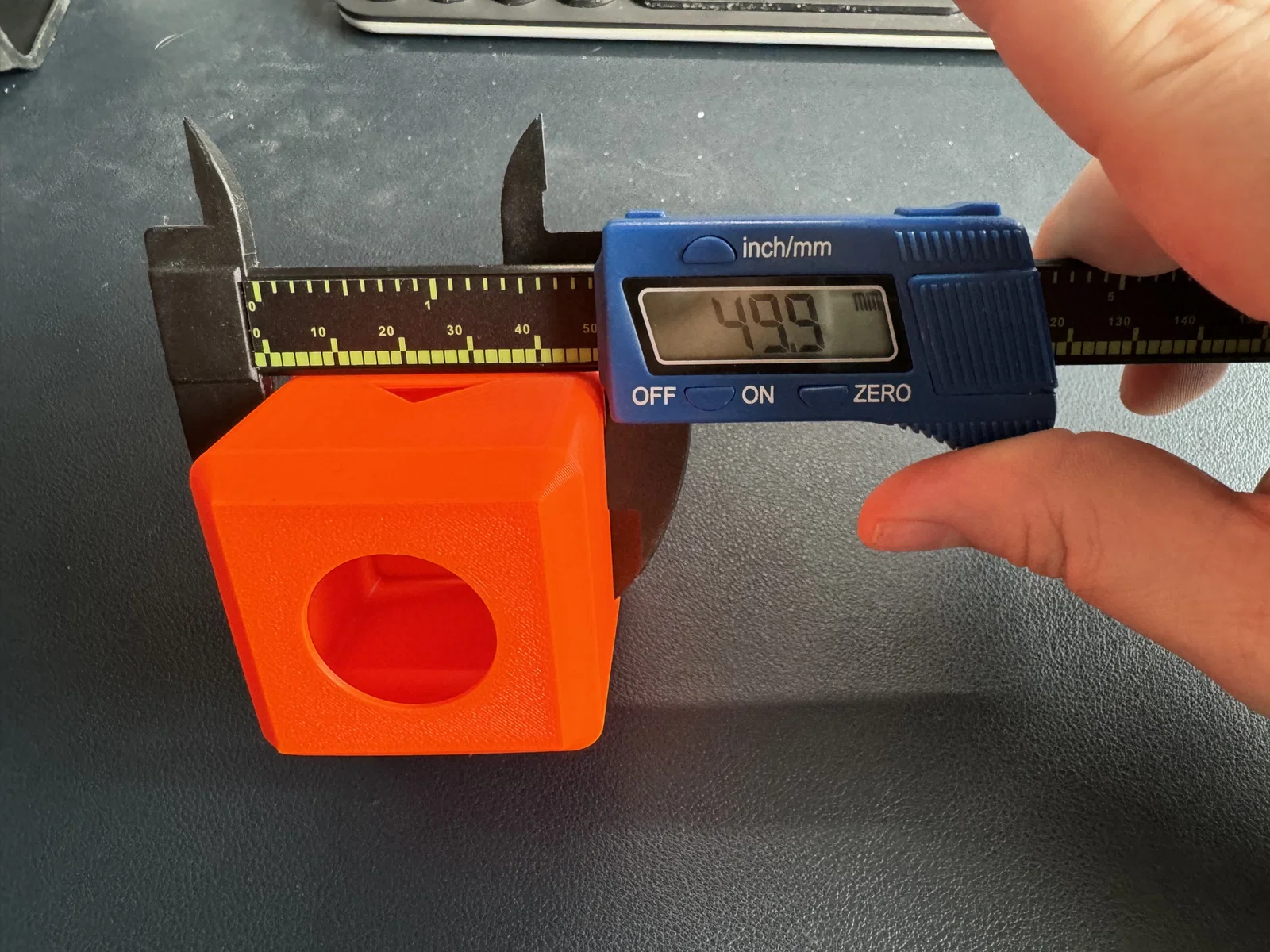

Nếu cần mình có thể tạo nhiều phiên bản khác theo yêu cầu. Bản này dùng (OuterCube) 50x50x50mm, độ dày thành là 3x0.42mm và khoảng hở (tolerance) giữa OuterCube và InnterCube là 0.20 mm.

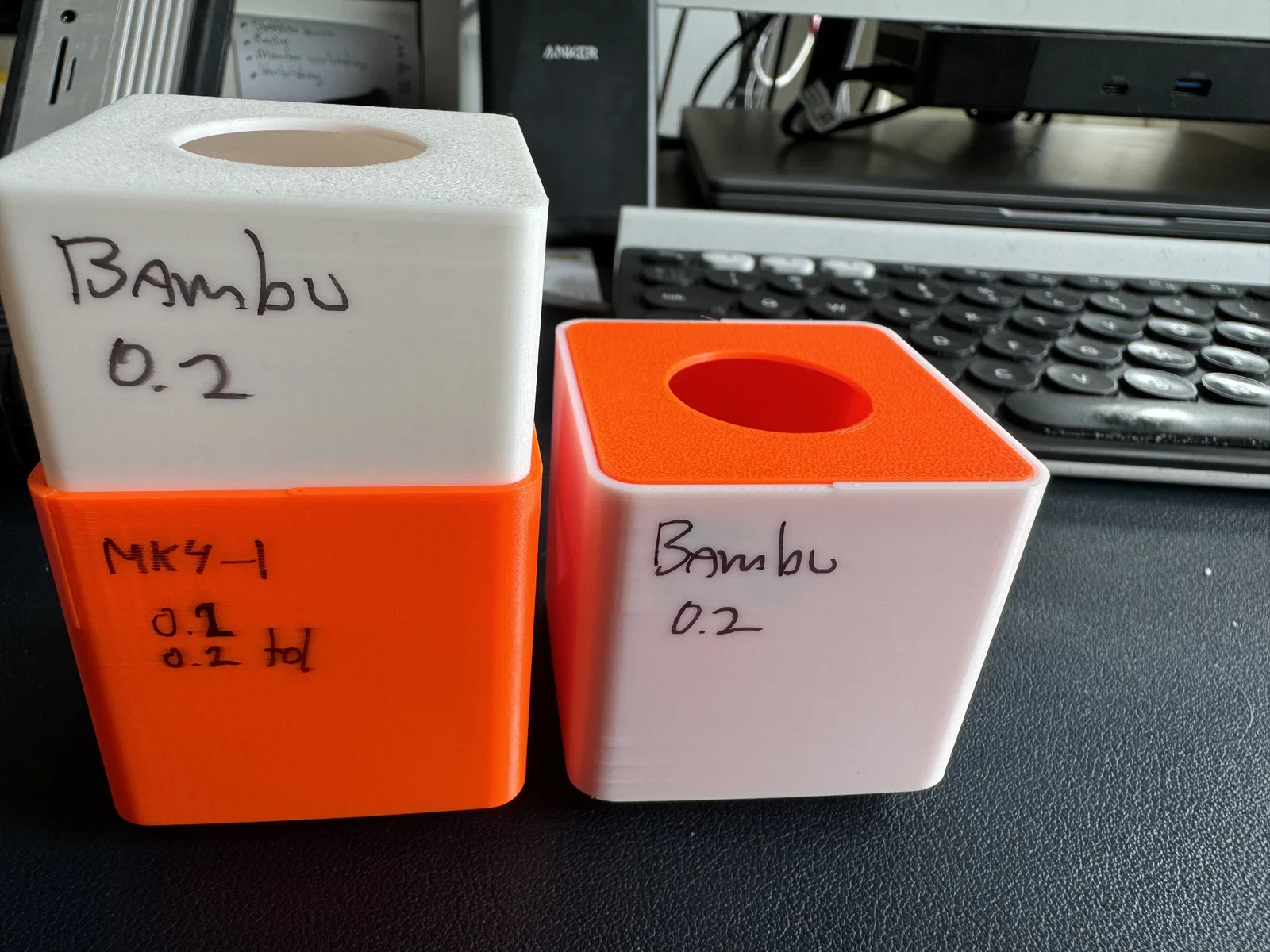

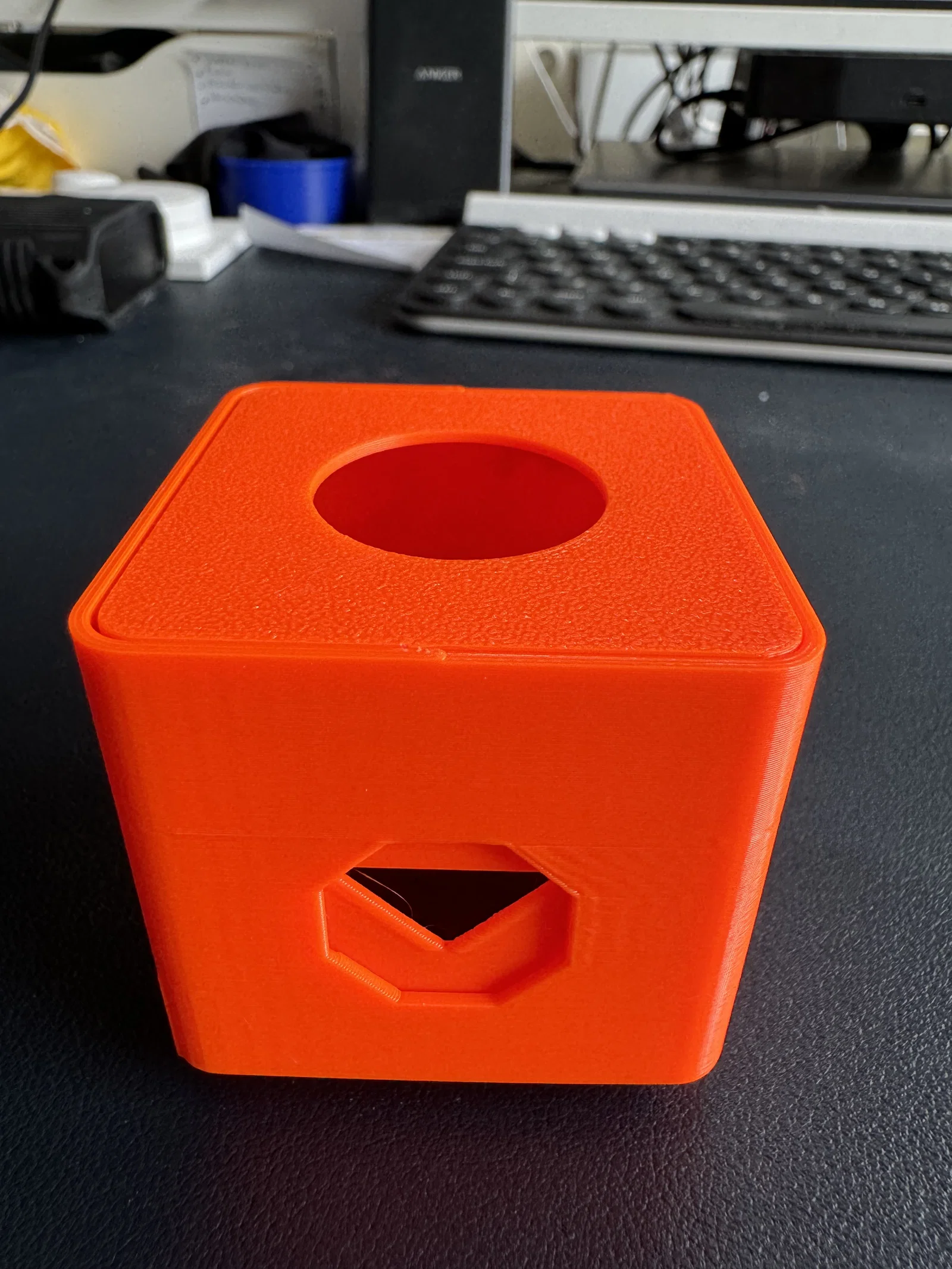

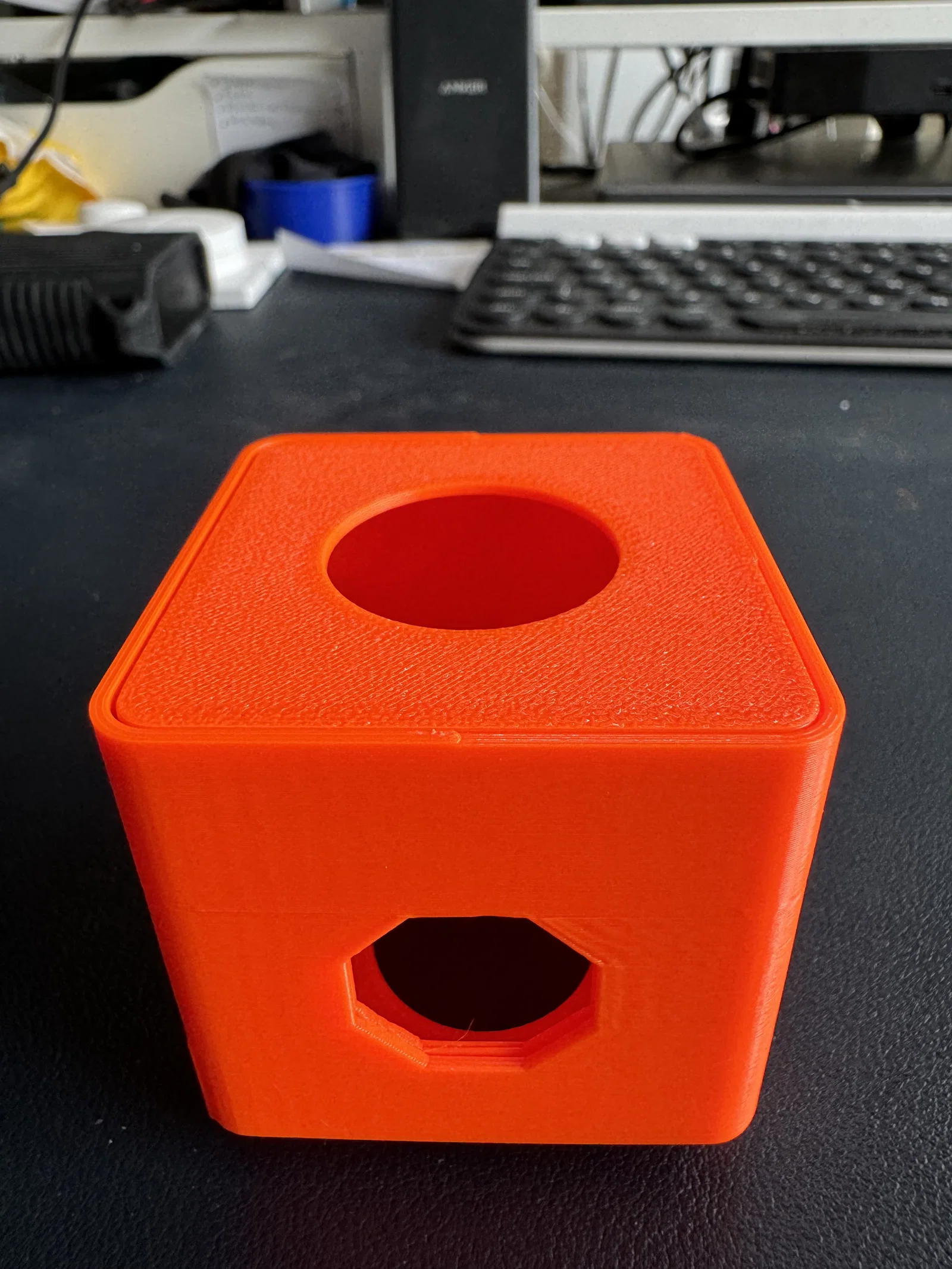

Inner Cube phải lắp khít trong Outer Cube theo hướng X hoặc Y.
