Bambu Lab X1C AMS HSW – Giá gắn HSW bên hông máy

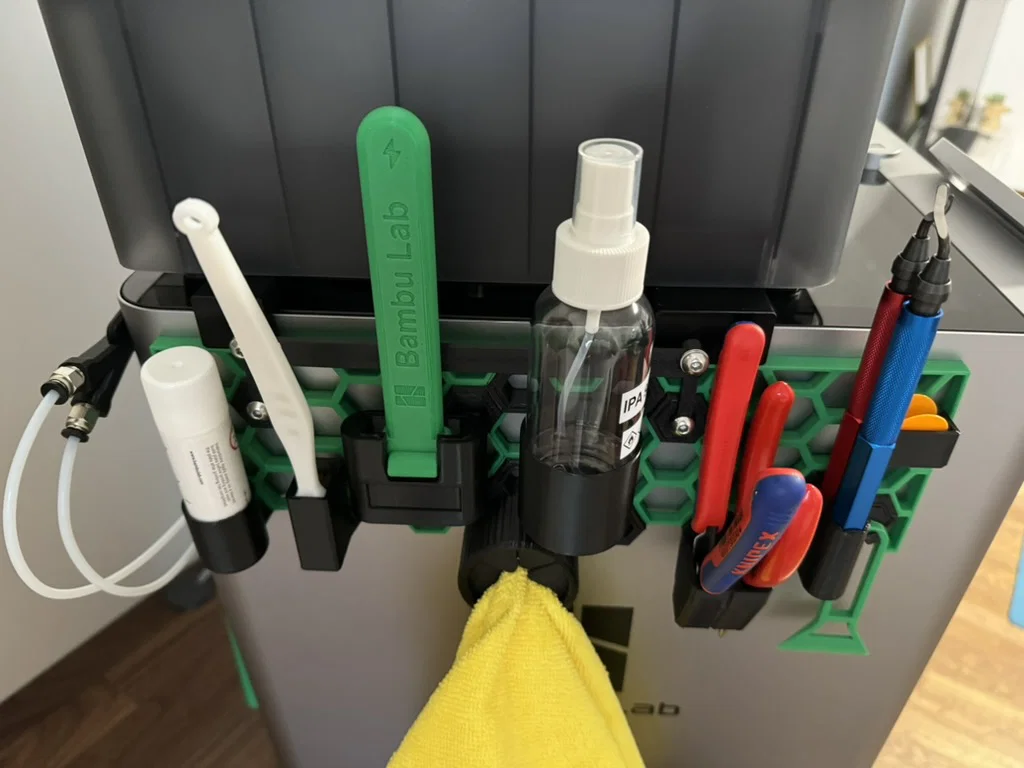

Mình muốn gắn những món dụng cụ hay dùng nhất khi in 3D lên hông máy in để lấy cho tiện và nhanh nhất có thể. Mình làm việc này bằng cách thiết kế một mounting bracket để gắn vài tấm HSW.

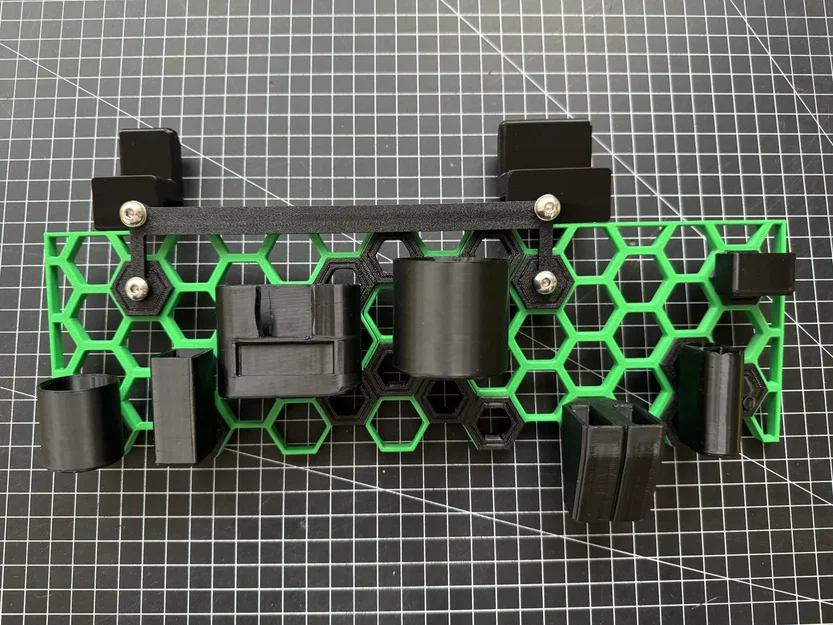

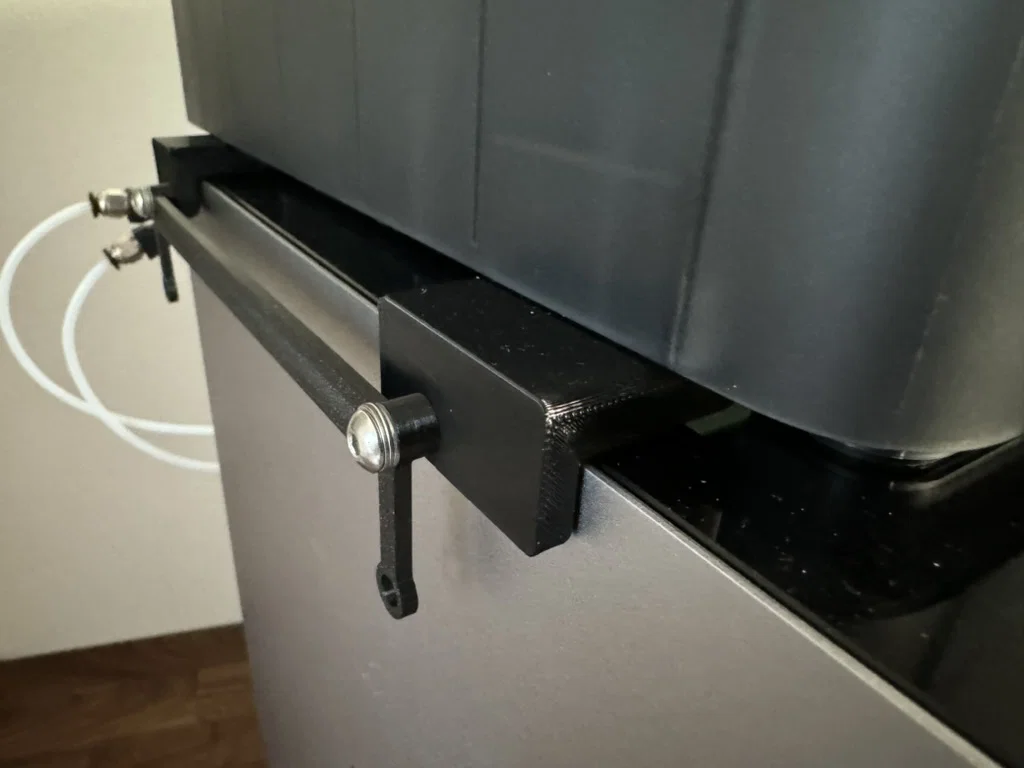

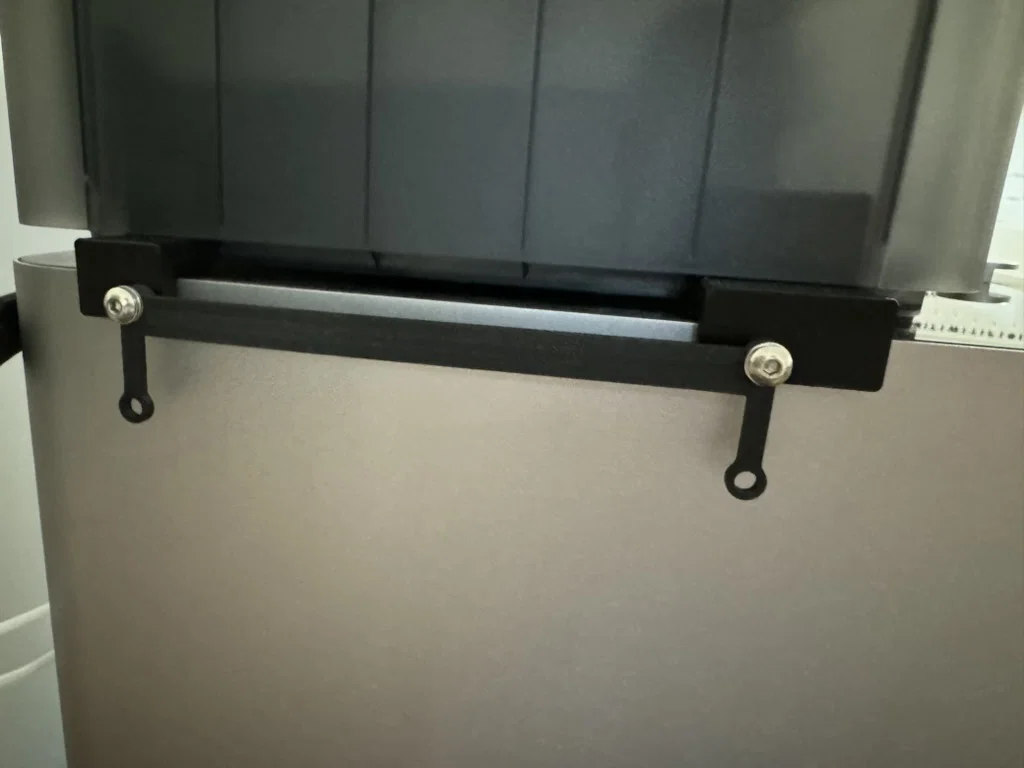

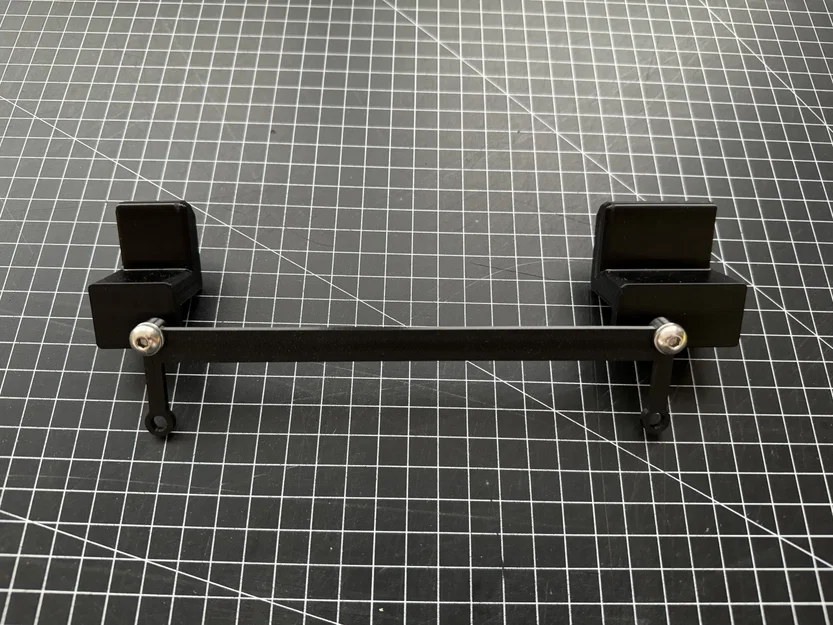

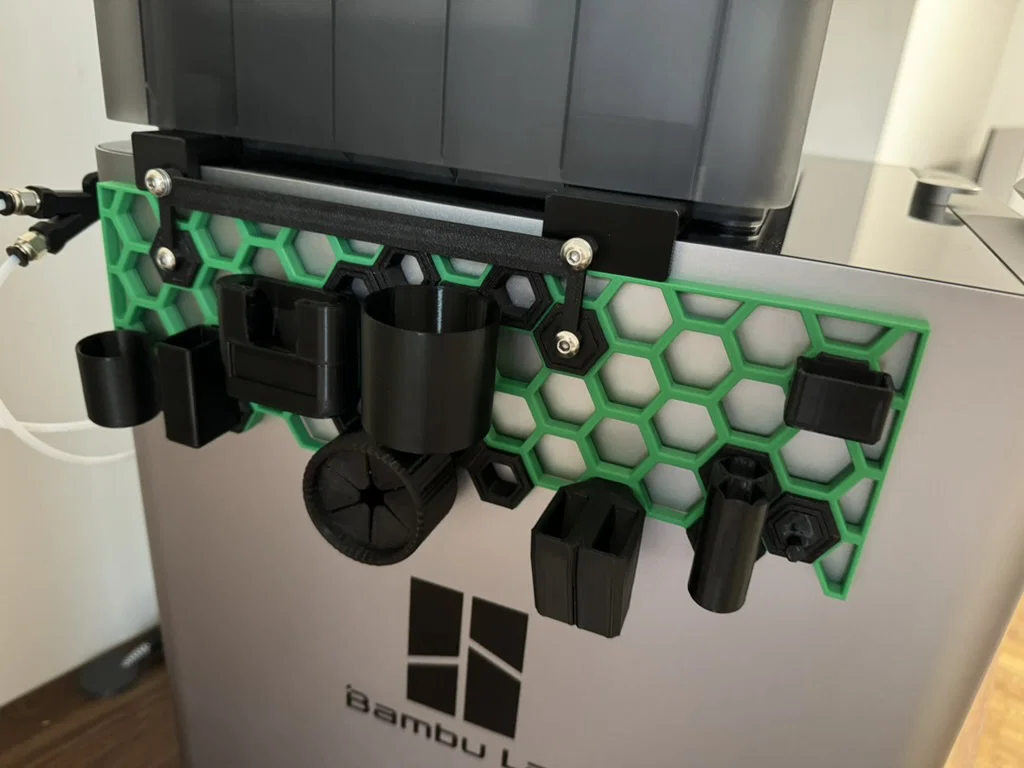

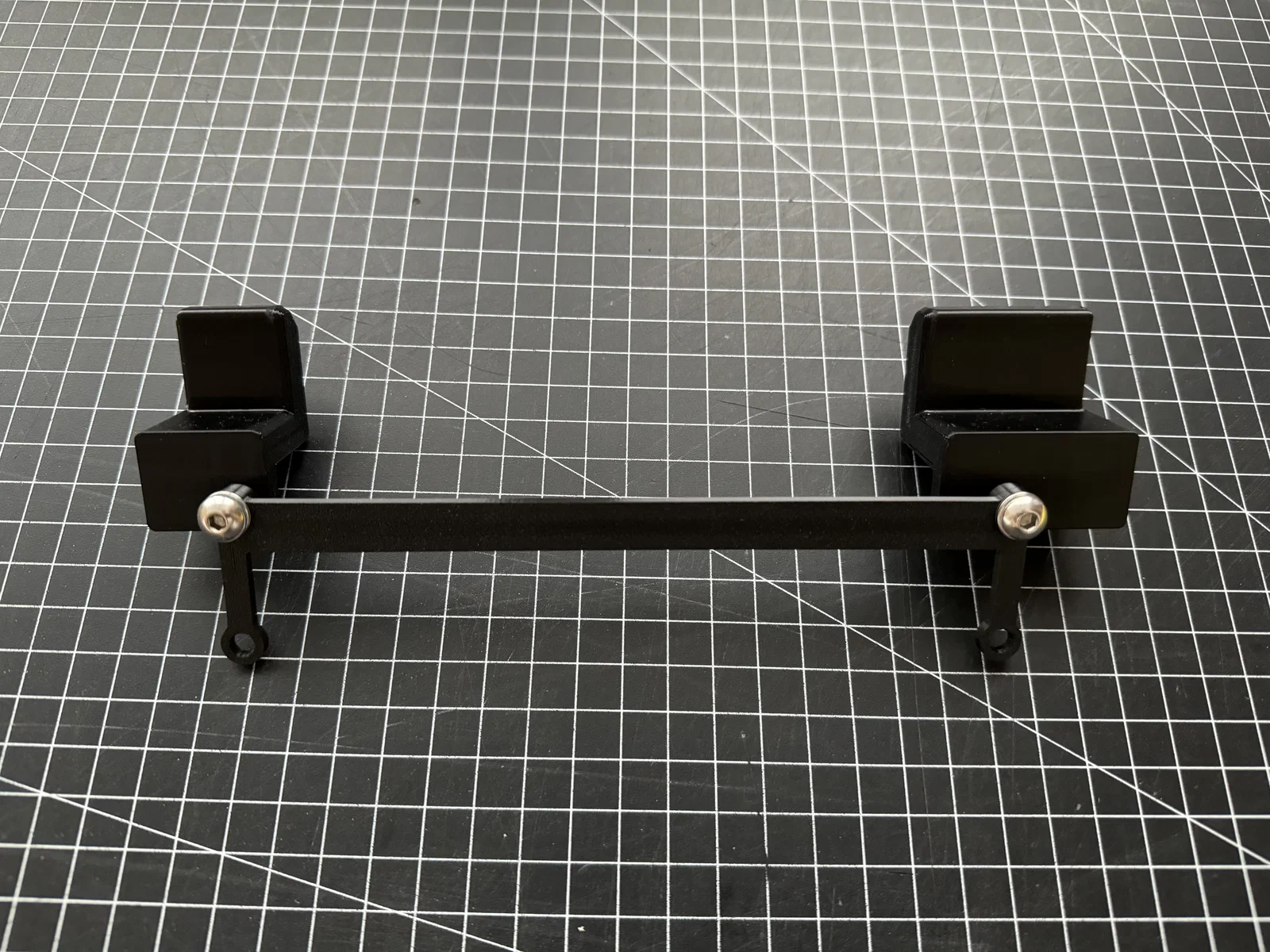

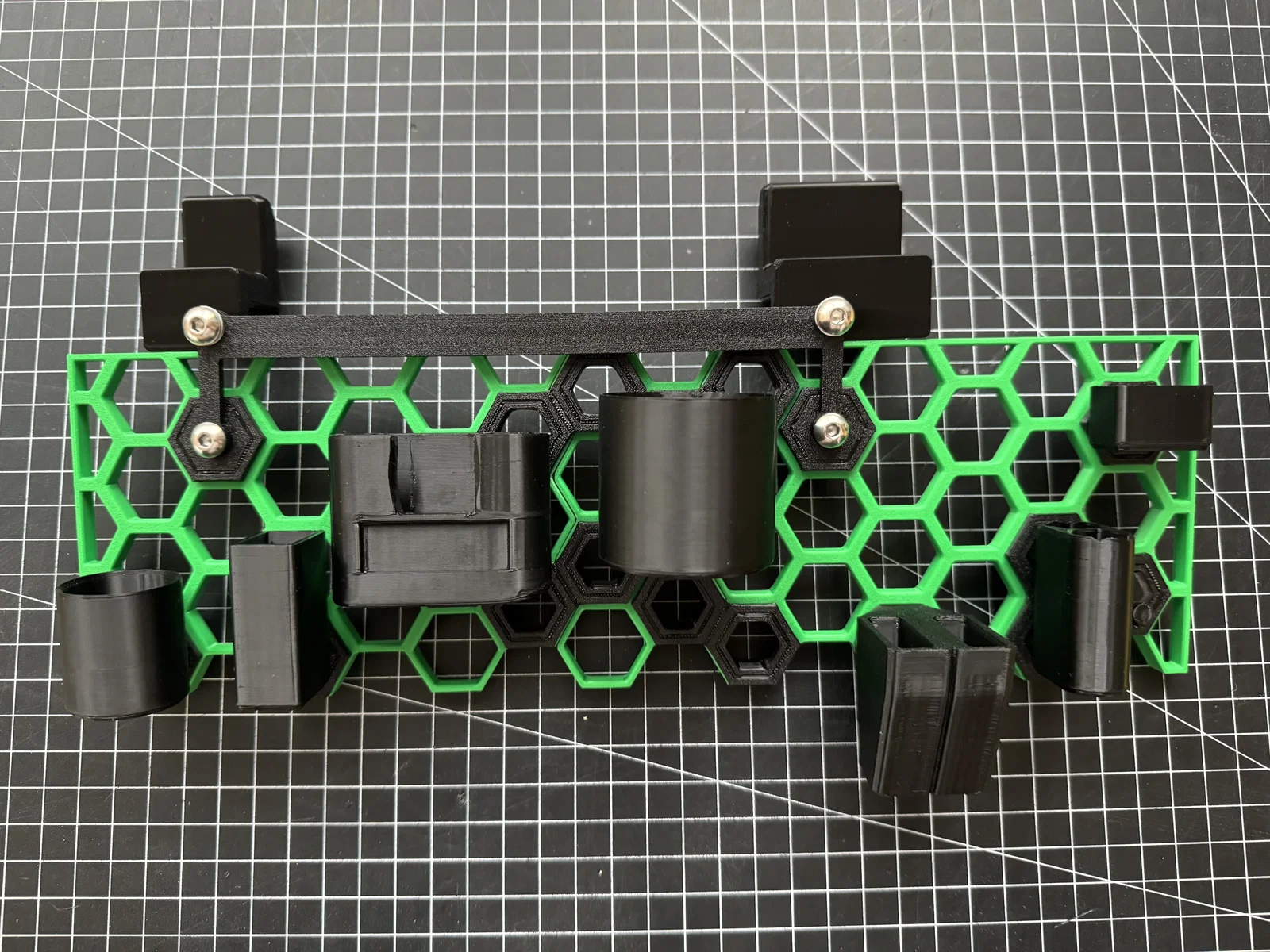

Bạn sẽ cần chọn, tuỳ theo vị trí muốn gắn HSW, hoặc dùng 2 cái mount trong thư mục Left Side AMS Mount hoặc dùng bộ trong thư mục Right Side AMS Mount. Sau đó, bạn nối chúng lại với nhau bằng Brace (2 x ốc + bu-lông M5), rồi tiếp tục bắt chúng vào các tấm HSW bằng các M5 nut inserts (2 x ốc + bu-lông M5). Mình cũng đính kèm những tấm plate mà mình đã dùng—có thể in ổn trên kích thước bed của X1C—nhưng bạn cũng có thể in kích thước nào bạn muốn. Mình dùng file scad của Edwin Eefting. Bước cuối là trượt toàn bộ cụm này vào các lỗ ở mặt dưới của AMS, để khi AMS đặt trên nóc máy in thì các mounting bracket sẽ bị kẹp giữa AMS và tấm kính trên, còn HSW sẽ áp sát vào hông máy in.

Các mount lý tưởng là không cần dùng lực để trượt vào khe mở của AMS, hoặc ít nhất là bên AMS của mình thì không cần. Theo mình hiểu thì có một số khác biệt tuỳ theo từng phiên bản khuôn ép nhựa (injection mould) dùng cho các AMS.

NOTE: Cái front mount được thiết kế riêng để chỉ vừa với khe đầu tiên của AMS—khe này không có rãnh hình chữ nhật (để ý sẽ thấy một bên dày hơn bên còn lại).

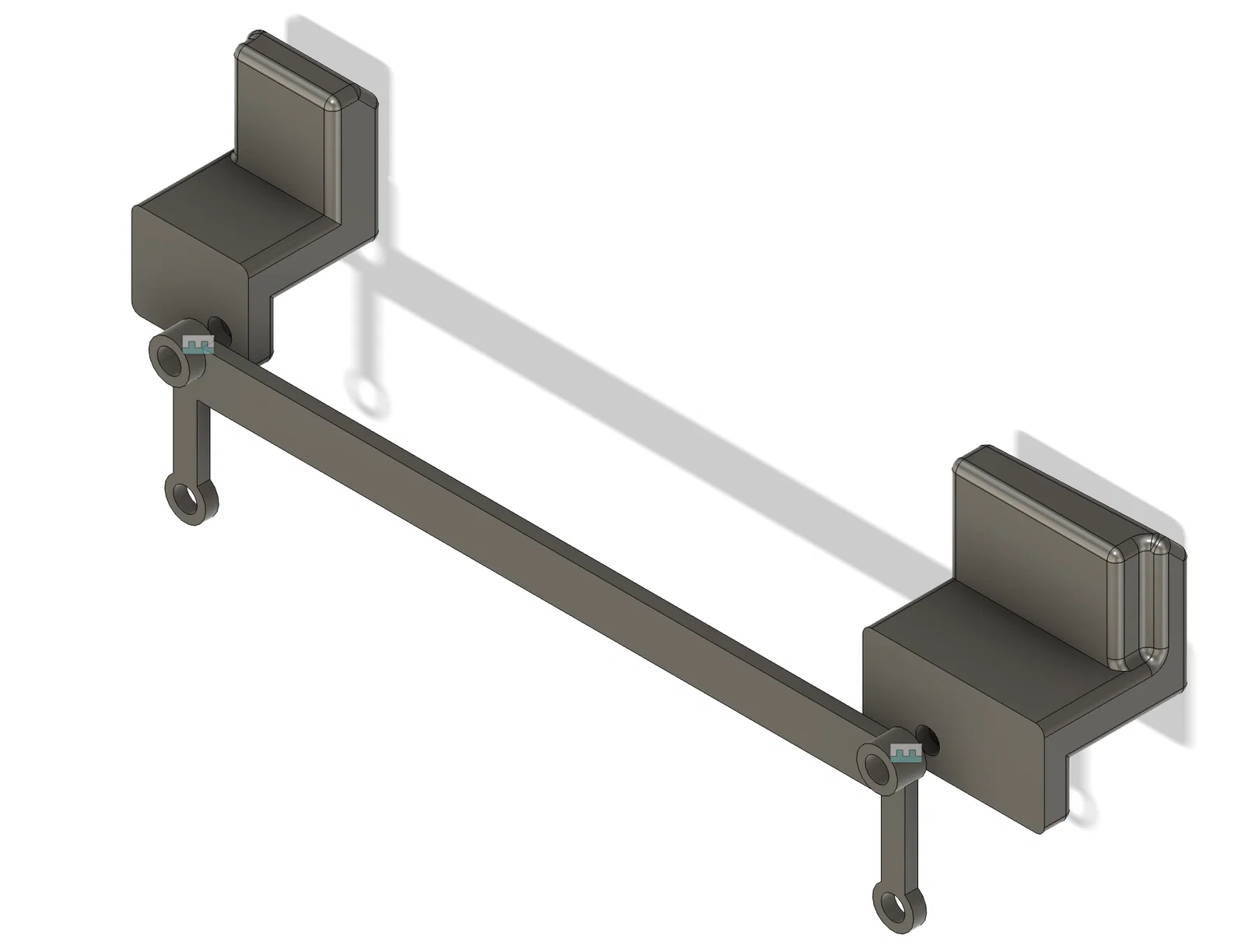

Mình cũng đã upload file Fusion 360 nếu bạn muốn chỉnh sửa (tweak) các model. Ngoài ra, trong file có một body tên “Middle”, cái này có lỗ và đai ốc ở giữa, và không có phần cutout cho các round braces ở lỗ đầu và lỗ cuối của AMS. Model này không được export lên Printables để tránh gây nhầm lẫn khi chọn file để in. Bạn có thể dùng model này nếu muốn gắn các món khác theo cách này, nhưng với HSW thì mình khuyên dùng bản Front và Back vì khoảng cách giữa các vít sẽ dài hơn.

Print Settings thật ra không quá quan trọng vì các chi tiết này không chịu tải nhiều, nhưng đây là thông số mình dùng:

• 0.2 layer height
• 4 perimeters
• 20% infill
• Material: PETG

Extra Parts:

• 4 M5 nuts
• 4 M5 bolts
• M5 washers (tuỳ độ dài bu-lông M5 của bạn)
