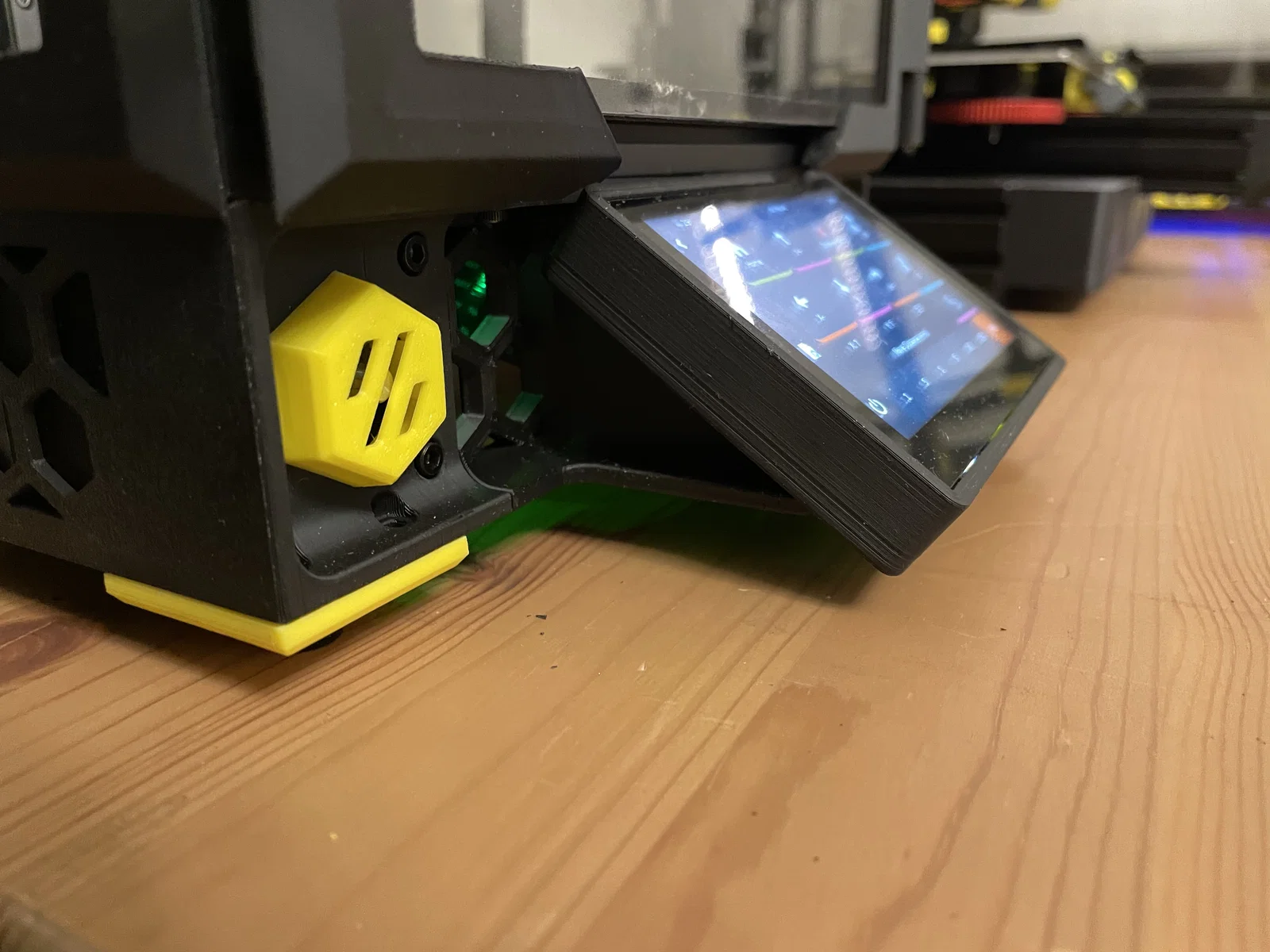

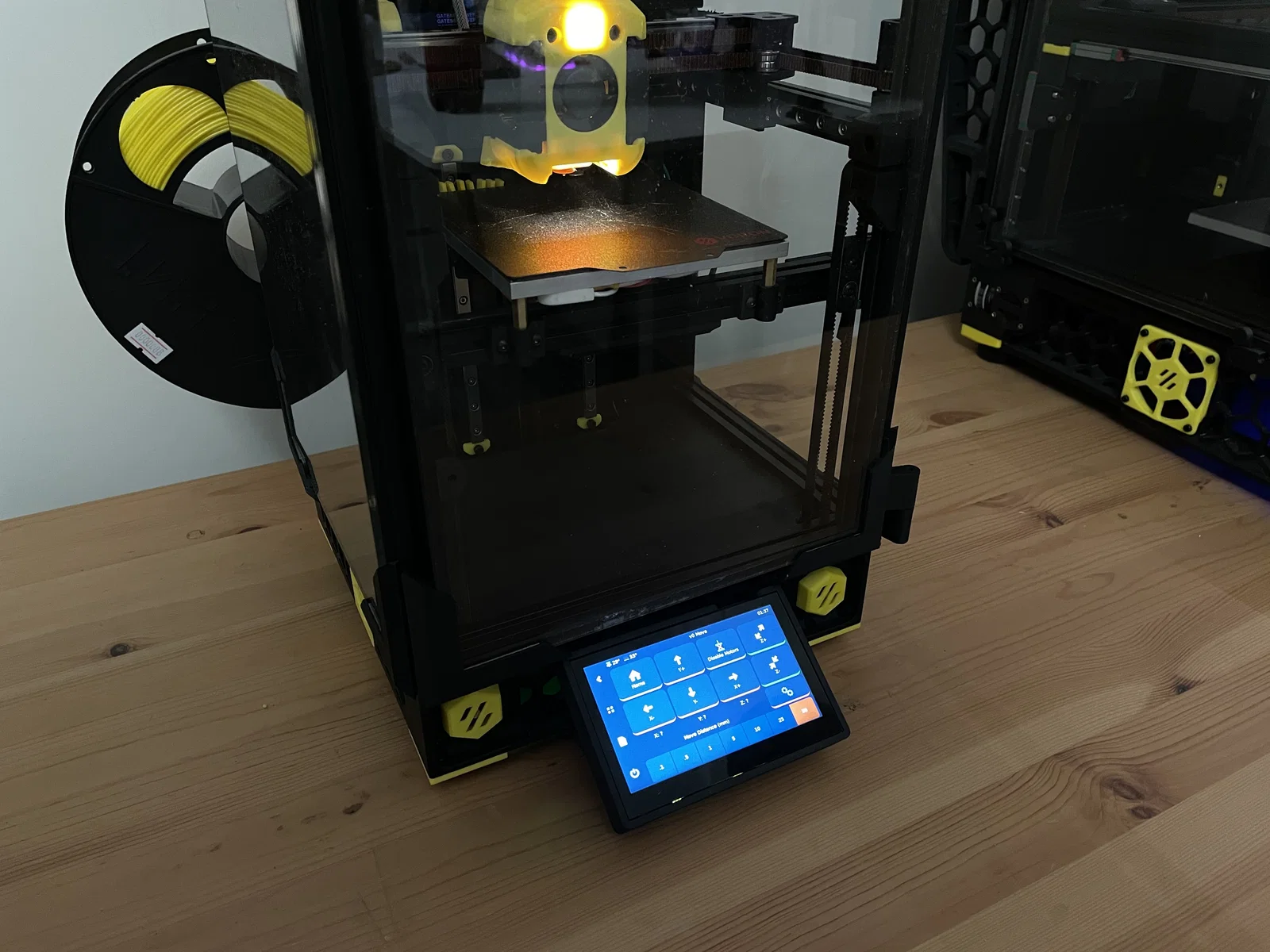

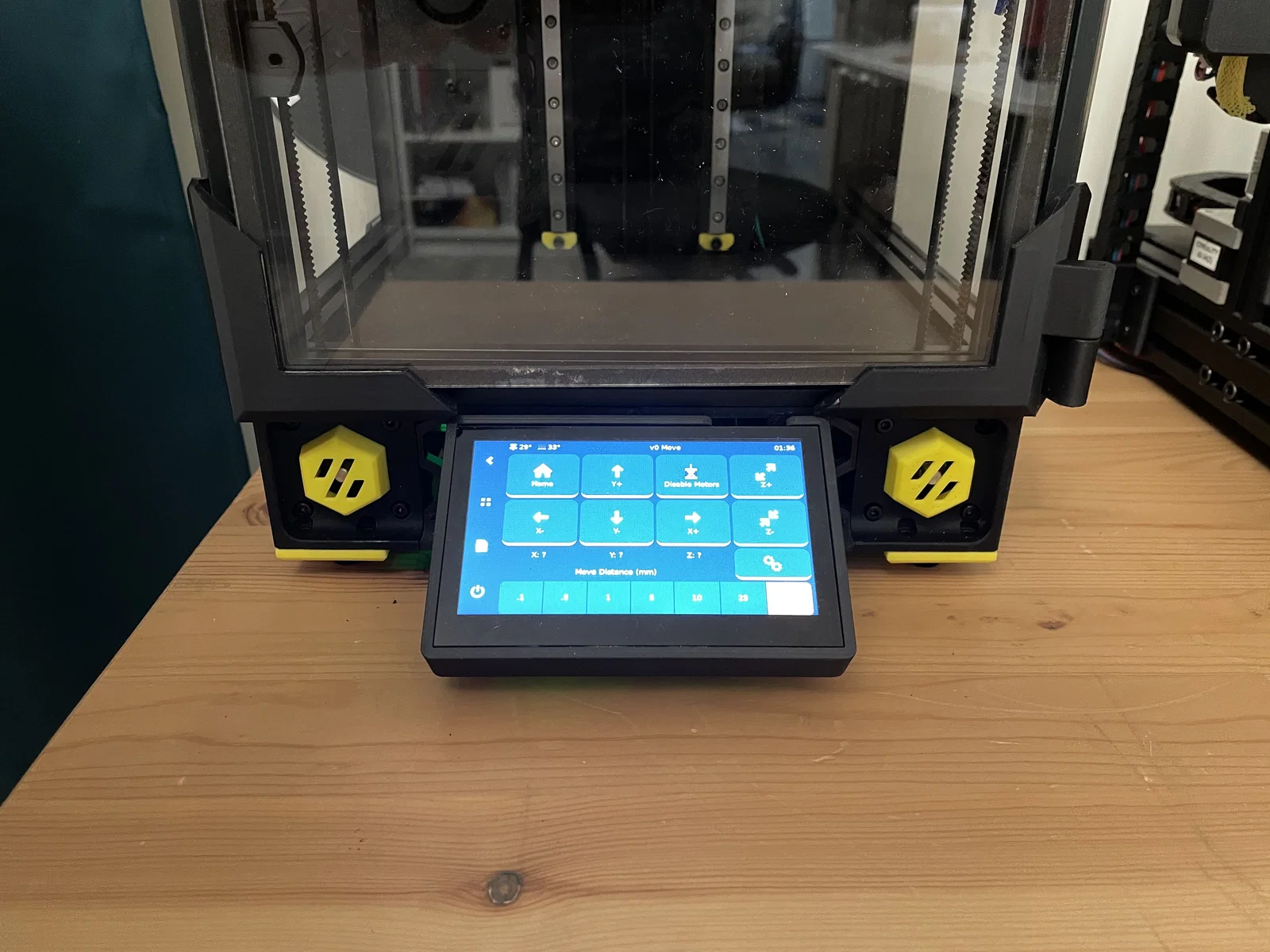

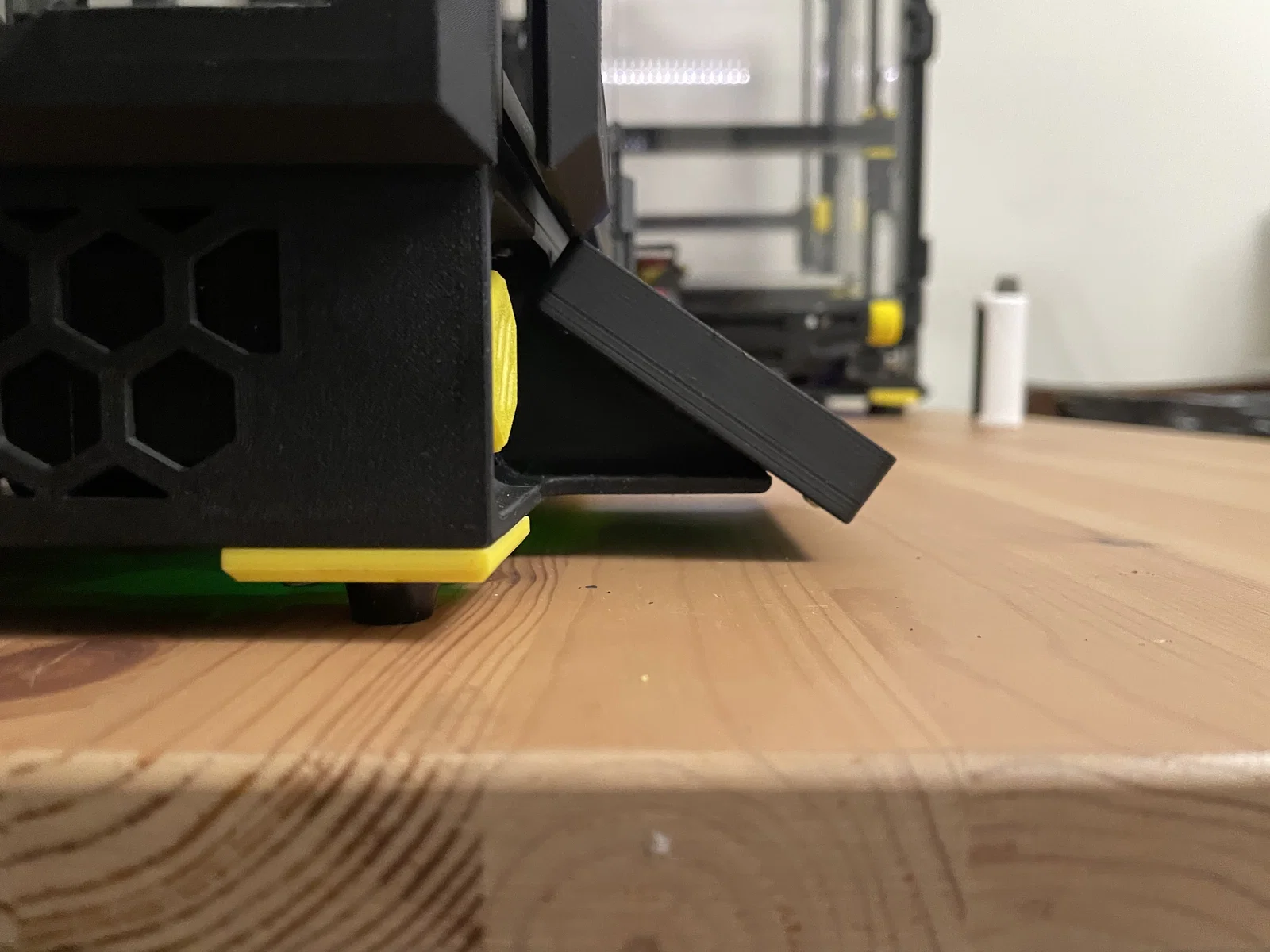

Mount BTT PiTFT 4.3 cho Voron Tri-Zero
Chỉnh sửa mount để tiếp tục dùng BTT PiTFT 4.3 trên Voron Tri-Zero, tái sử dụng mount đang dùng cho V0.2 và tránh bị cấn khi lắp ZeroPanels. Giữ nguyên phần cứng theo mẫu gốc.
Mô tả
Mình rebuild máy in sang Tri-Zero, mà Tri-Zero dùng thiết kế skirt khác. Đồng thời mình cũng lắp ZeroPanels, nên bắt đầu bị cấn với màn hình đang gắn.
Vì vậy mình đã chỉnh sửa cái mount gốc để phù hợp với mount màn hình mà trước giờ mình đã dùng.
Skirt cho Tri-Zero có thể tìm ở đây Collection of Tri-Zero Skirts
Mount màn hình là BTT PITFT43 Voron 0.2/0.1 trident skirts front screen mount
Toàn bộ phần cứng (hardware) giống y như trong link ở trên:
- 2x vít M3x10 để bắt phần mount khung dưới
- 2x vít M2.5x10 để bắt phần trên của mount vào khung màn hình
- 4x vít M3x8 để gắn mount vào khung 1515
Lưu ý: với Zero Panels thì bạn cần dùng “12864cutouts”, để các ngàm/bracket bắt không bị vướng/cấn vào màn hình.
