Giá đỡ màn hình BTT PITFT43 cho Voron 0.2/0.1 Trident (Mặt trước)

Là bản phối lại của 2 mẫu mount khác nhau để tạo ra một mount chắc chắn hơn cho v0.2, đồng thời thêm chút "gia vị" cho cạnh hông của khung máy.

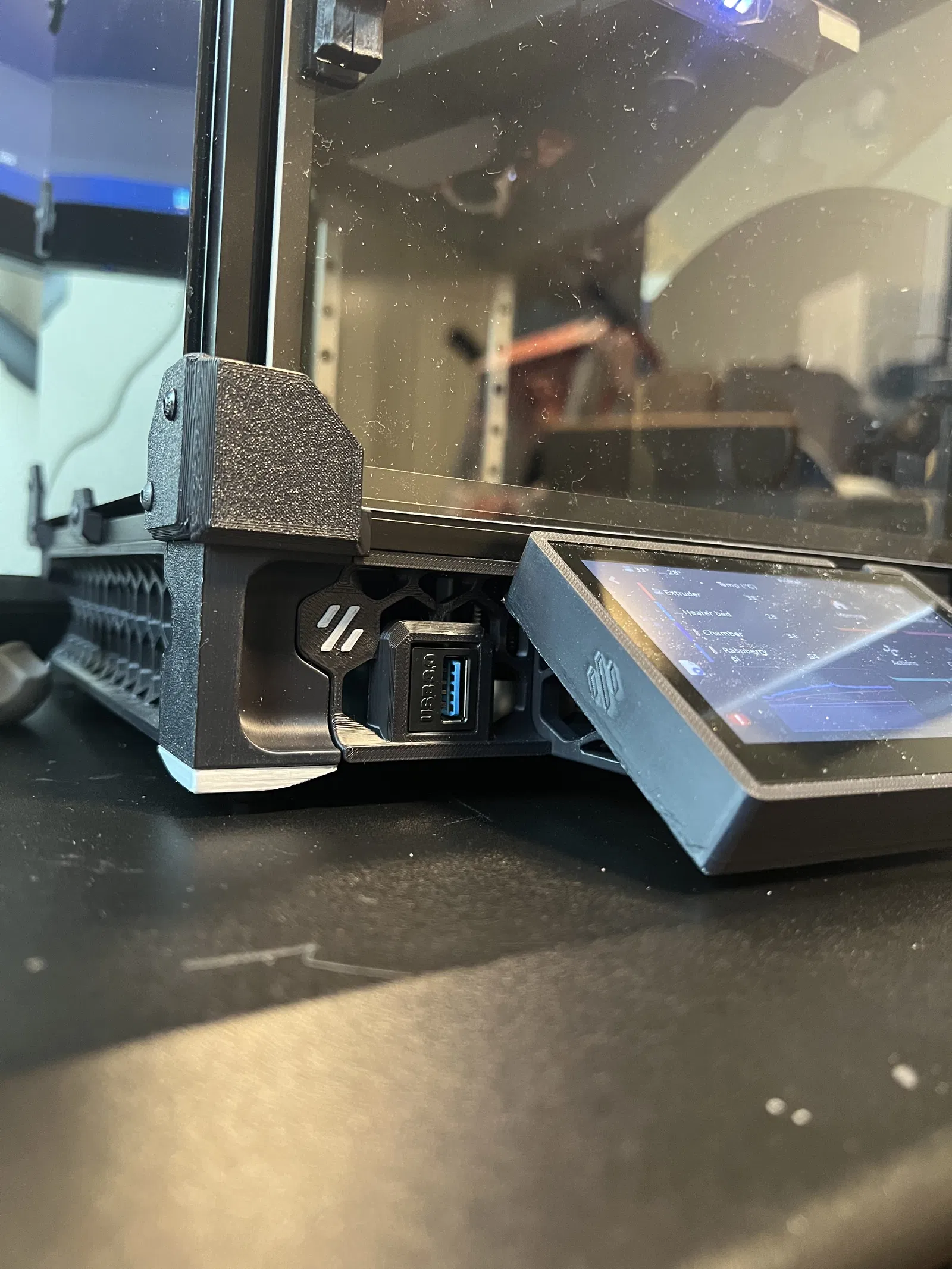

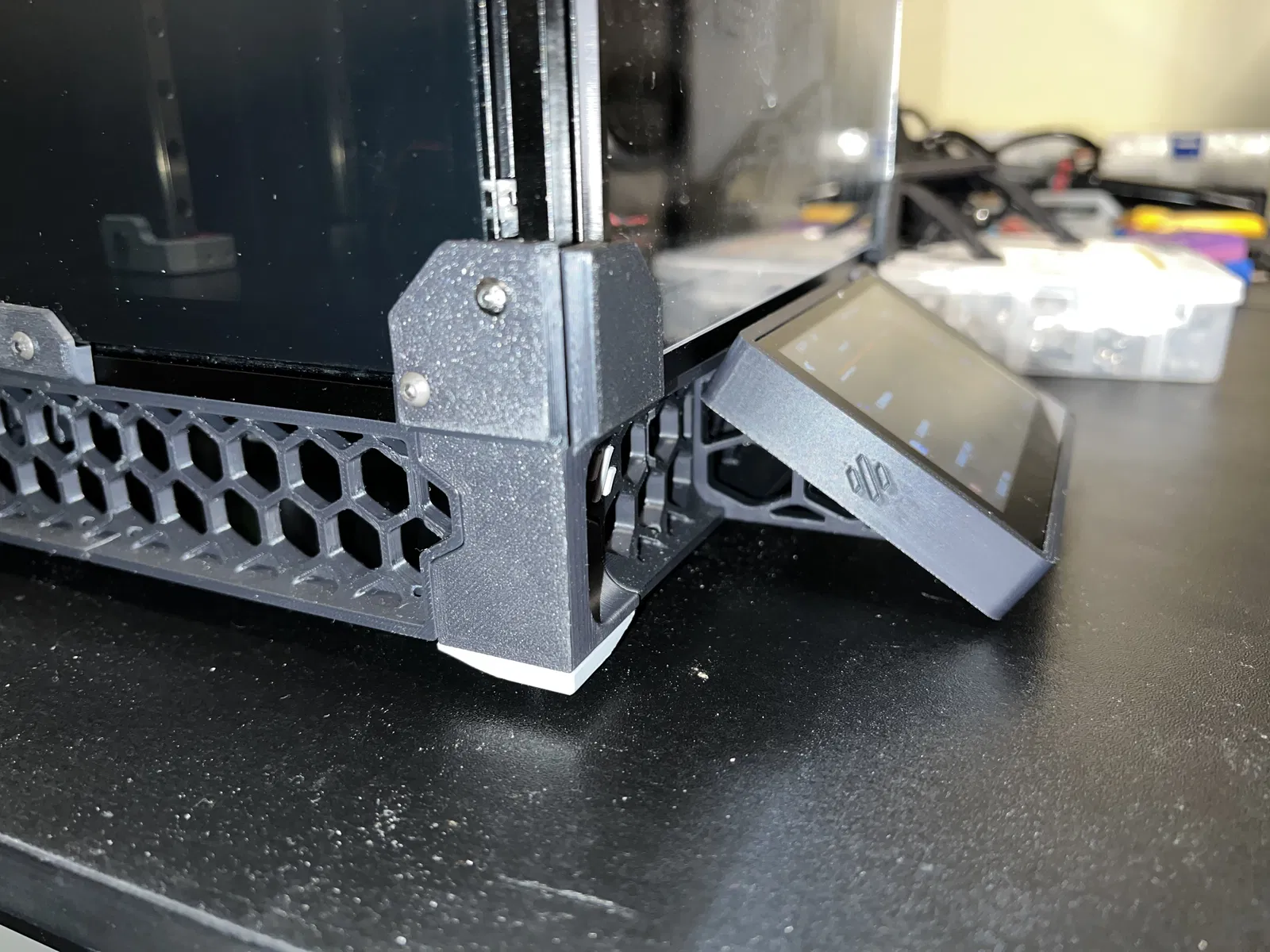

Nghiêng màn hình để nó không bị phẳng lì như bánh, và đỡ chiếm không gian trục Y trên bàn làm việc của bạn hơn. Đưa nó lên cao hơn một chút gần cửa, để cửa máy chừa màn hình khoảng 1-2mm, và gần máy in hơn để bạn không thấy phần extrusion phía trên màn hình. Nếu cần chỉnh núm dimmer, chỉ cần mở cửa ra là chỉnh được.

Lắp ren nhiệt (heatset) vào khung màn hình.

Sử dụng ốc m2.5 để vặn phần trên của mount vào khung màn hình, và ốc m3x10 để gắn phần khung dưới vào khung màn hình thông qua các ren nhiệt.

Sử dụng ốc đi kèm với pitft43 để gắn màn hình vào khung, đừng quên luồn cáp ribbon qua khe của khung màn hình.

Cũng luồn nó qua khe trên skirt/mount trước khi cắm cáp ribbon vào thiết bị Pi/DSI của bạn.
