Thrustmaster TCA Quadrant Accessory Rail

Cập nhật

Có thể bạn sẽ hứng thú với một bản remix rất xịn của dự án này do X-Rush thực hiện, xem tại . Những cập nhật họ làm cho mẫu này:

• Thêm hỗ trợ cho module FSM-GA để tăng độ ổn định và độ cứng vững cho toàn bộ mẫu.
• Đồng thời đổi các lỗ ở phía dưới của rail để dùng được nhiều loại ốc/vít khác nhau (bỏ dạng lỗ côn).

Mình khuyến khích bạn xem thử mẫu của họ và so sánh để chọn cái hợp nhu cầu nhất. Với lại, xin nâng ly cho văn hoá remix, woohoo!

Bản gốc

Mình đã hoàn thiện adapter để đi từ accessory rail này sang FSM-GA. Xem dự án mình đăng sau đó để dùng kèm với dự án này.

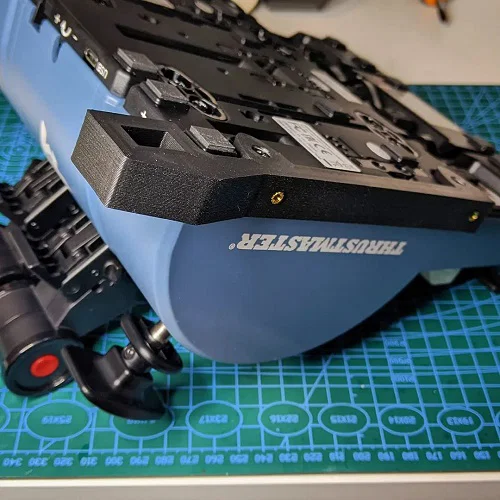

Một accessory rail dạng modular, thiết kế để gắn vào hông của throttle quadrant thuộc bộ Thrustmaster TCA Captain Pack Airbus Edition. Mình có đặt mua VKB GNX Front Switchboard Module – General Aviation (FSM-GA) nhưng không muốn cái GNX-MFH (Multi-Functional Holder) của họ nằm chỏng chơ trên bàn vừa kỳ vừa chiếm chỗ, nên mình thiết kế rail hông modular này để bắt ốc trực tiếp vào TCA throttle quadrant.

Tại thời điểm đăng, phần còn lại của adapter TCA-to-VKB vẫn chưa làm xong, chủ yếu vì cần có panel VKB để đo vị trí lỗ bắt ốc. Dự kiến nó sẽ chỉ là vài thanh rail dọc và ngang khá đơn giản (câu nói nổi tiếng trước khi “toang”), và sẽ cắm vào lỗ vuông trong thiết kế này.

Mỗi rail có chỗ cho hai đai ốc M3 heat-set (link AliExpress), để sau này mình có thể làm một cái kẹp bàn (desk clamp) cho throttle quadrant, hoặc một món gì đó khác.

PolyTerra 215/60, nozzle 0.6, layer 0.4mm, 4 vách dọc (vertical walls), infill gyroid 15%. Mình thêm modifier infill 100% (hình trụ) quanh các lỗ bắt vít và các khe cho heat-set. Do lỗ heat-set khá nhỏ nên mình không dùng support và vẫn không gặp vấn đề khi ép đai ốc heat-set vào.

Tạo bằng TinkerCAD (link).
