Giá đỡ đầu nối HDMI cho Amiga 500 (V2)

LƯU Ý: Mẫu này không vừa với GOEX drive r.2023 hoặc các bản mới hơn.

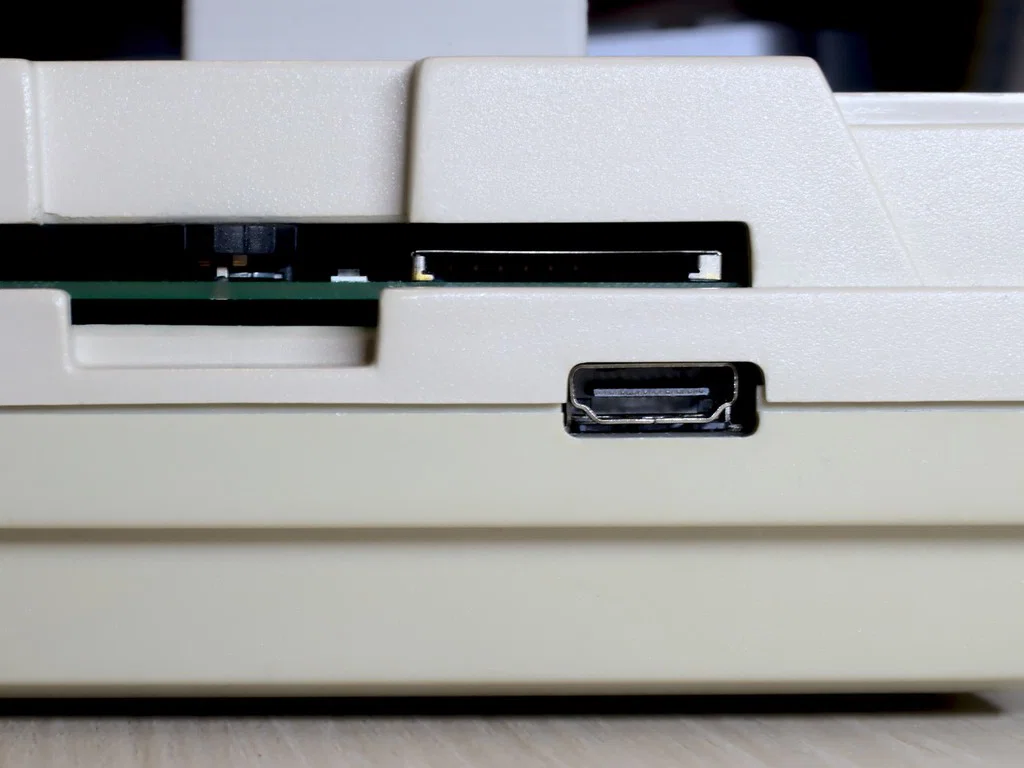

Sau khi gắn bộ chuyển RGBtoHDMI vào Amiga 500 của mình, mình gặp vấn đề là phải đưa tín hiệu HDMI ra ngoài vỏ máy. Trong Amiga của mình còn có GOEX SD disk drive simulator, nên phần lỗ hở chỗ nút nhả đĩa (disk eject) cũ vẫn để trống. Mình khá bất ngờ là kích thước lỗ này lại khớp hoàn hảo với kích thước một đầu nối HDMI.

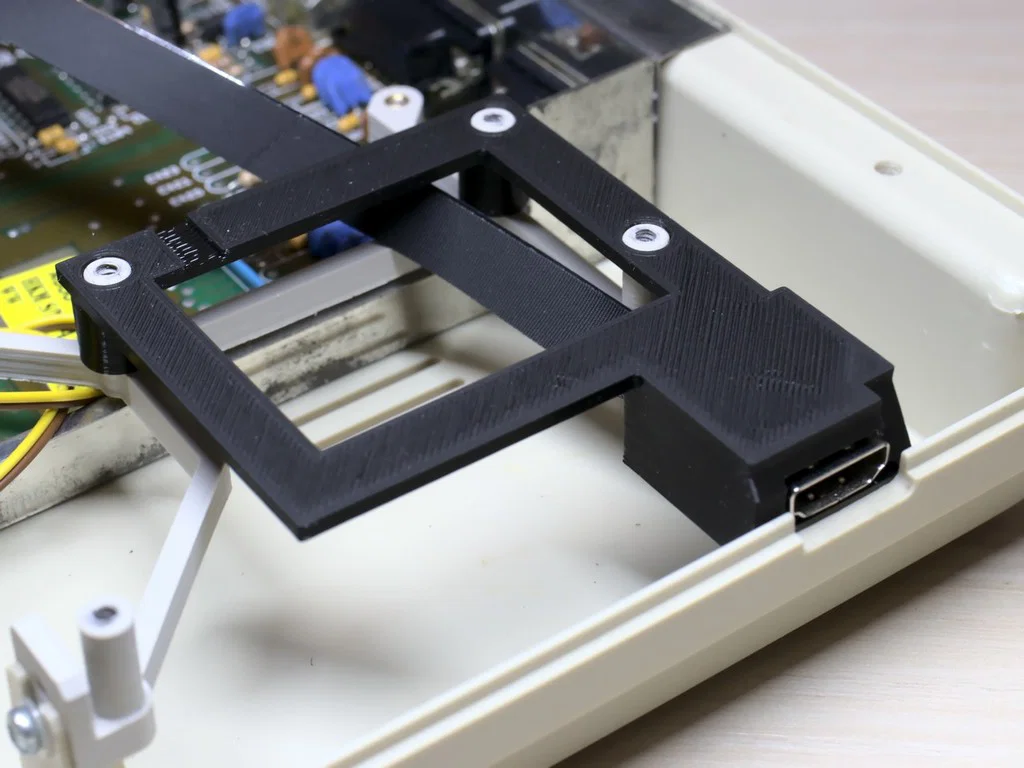

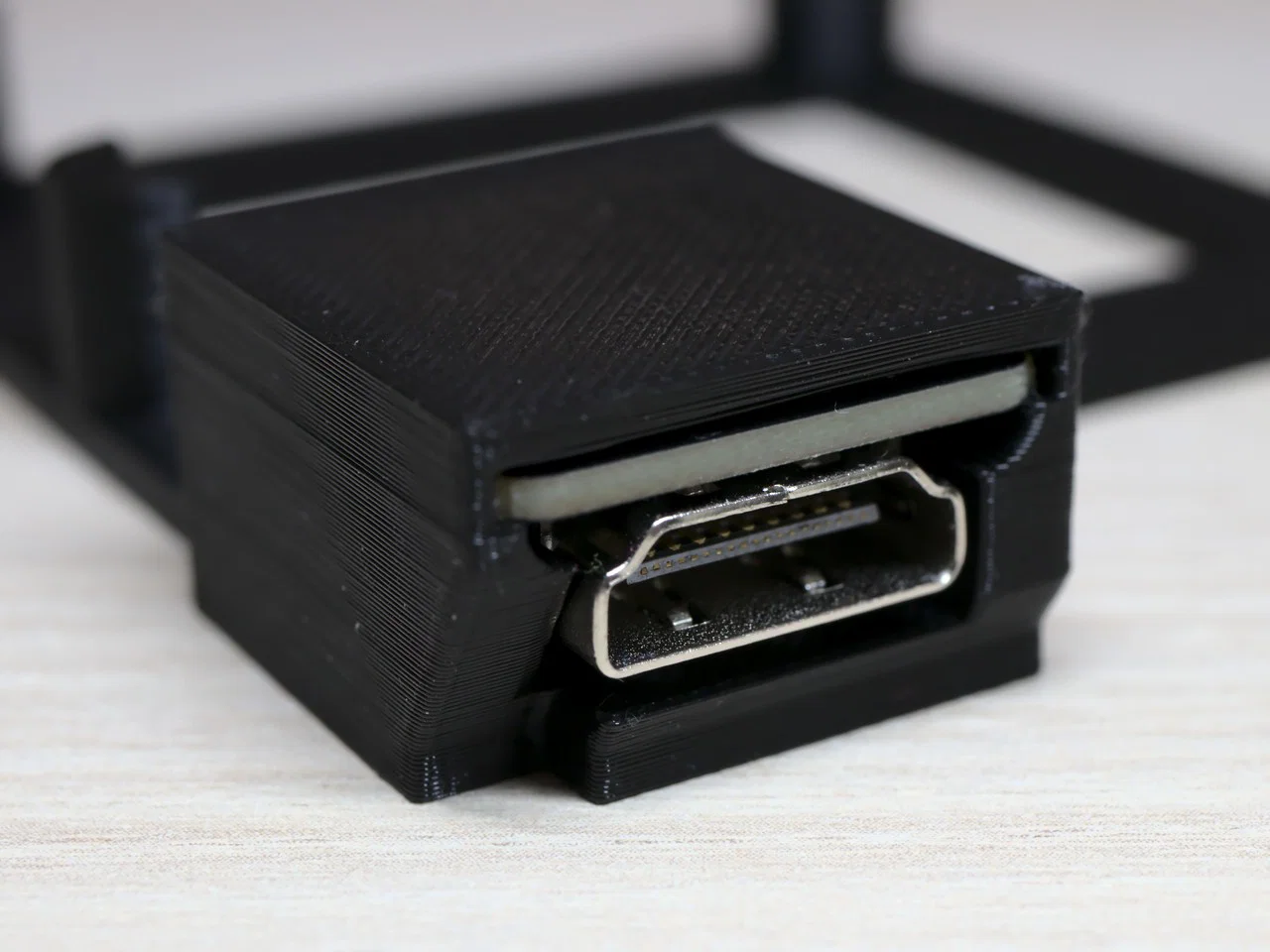

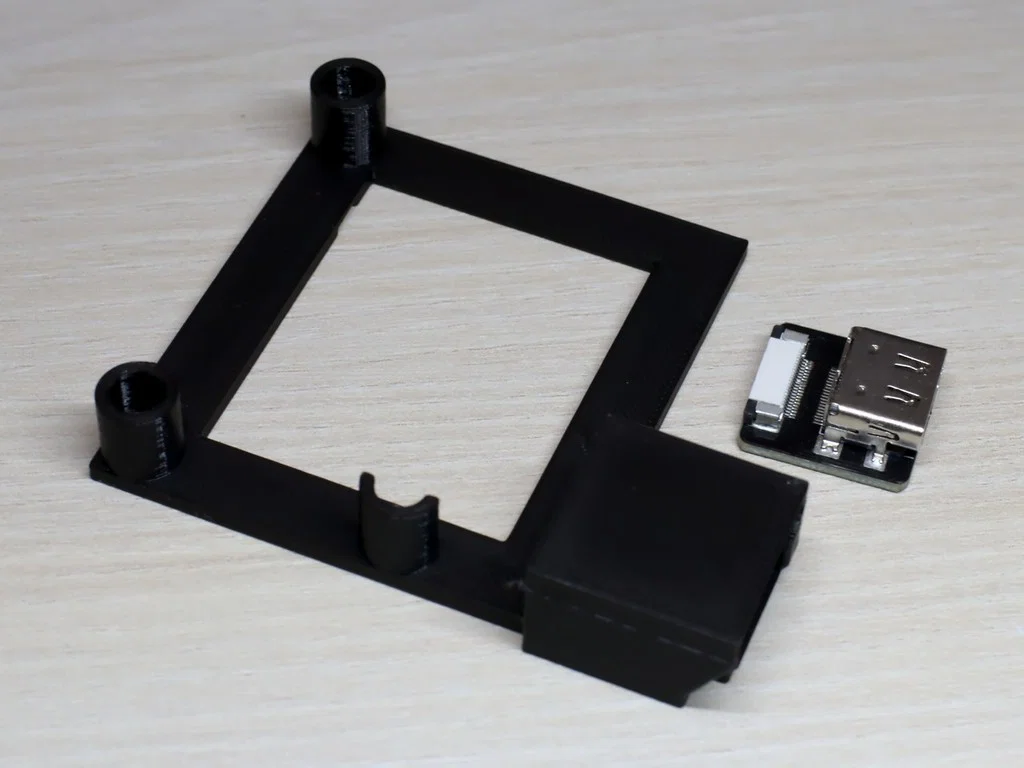

Khung lắp này giữ một board HDMI Type A dùng cho cáp FPC ribbon đúng vị trí, nằm bên dưới ổ GOEX. Nhờ vậy bạn không còn phải cắt hay khoan lỗ lên vỏ Amiga 500 chỉ để đưa cổng HDMI ra ngoài nữa.

Xin lưu ý là mình không thể cung cấp khung cho các mẫu Amiga khác hoặc các loại cáp khác. Đồng thời khung này cũng không gắn vừa với ổ Gotek, và cũng không vừa với các ổ GOEX có cổng USB.

Board HDMI có thể tìm thấy trên đủ loại chợ/website linh kiện điện tử.

In 3D

Không dùng support! Chi tiết được thiết kế để in không cần support, và về sau sẽ rất khó gỡ support ra.
