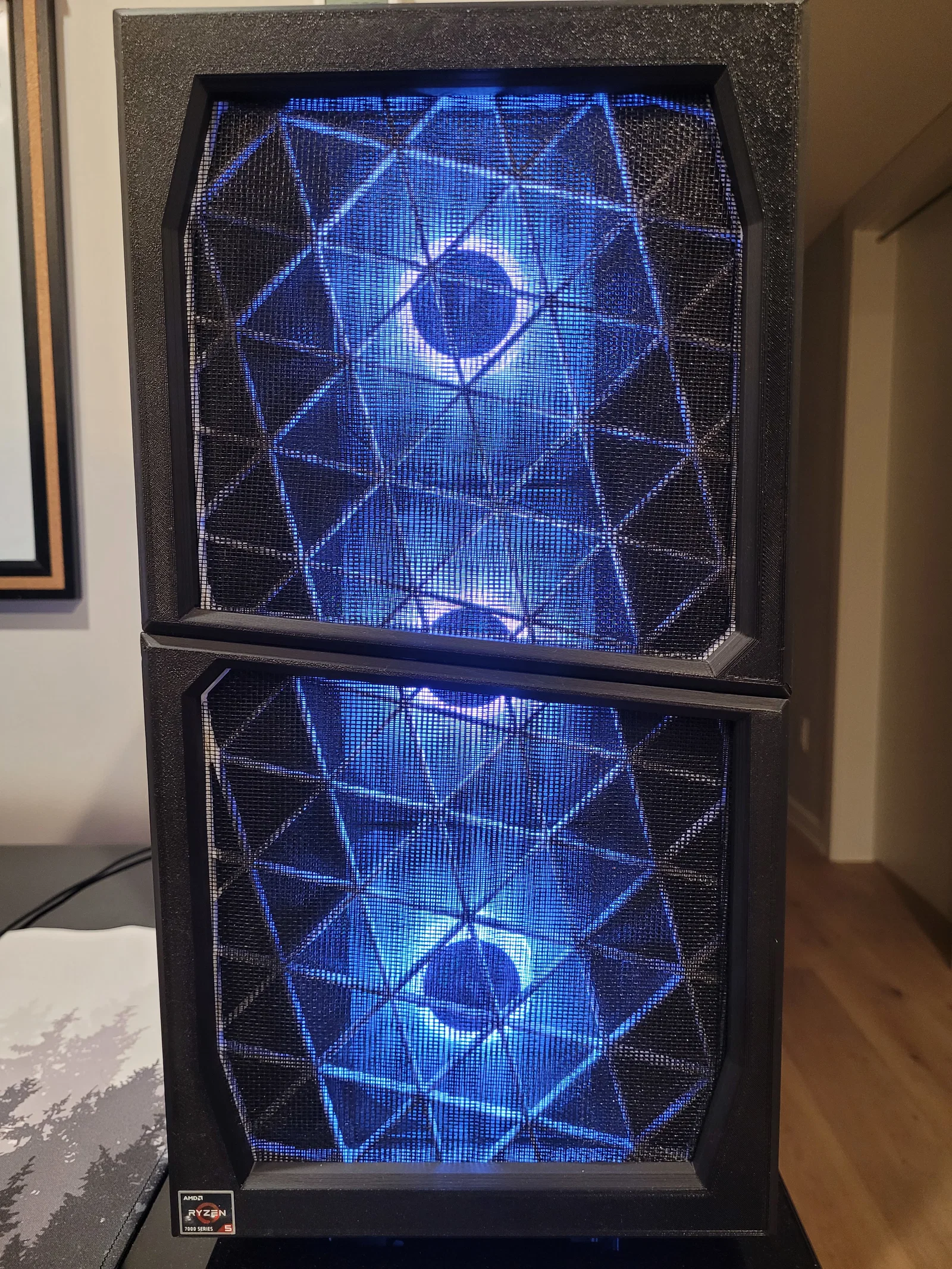

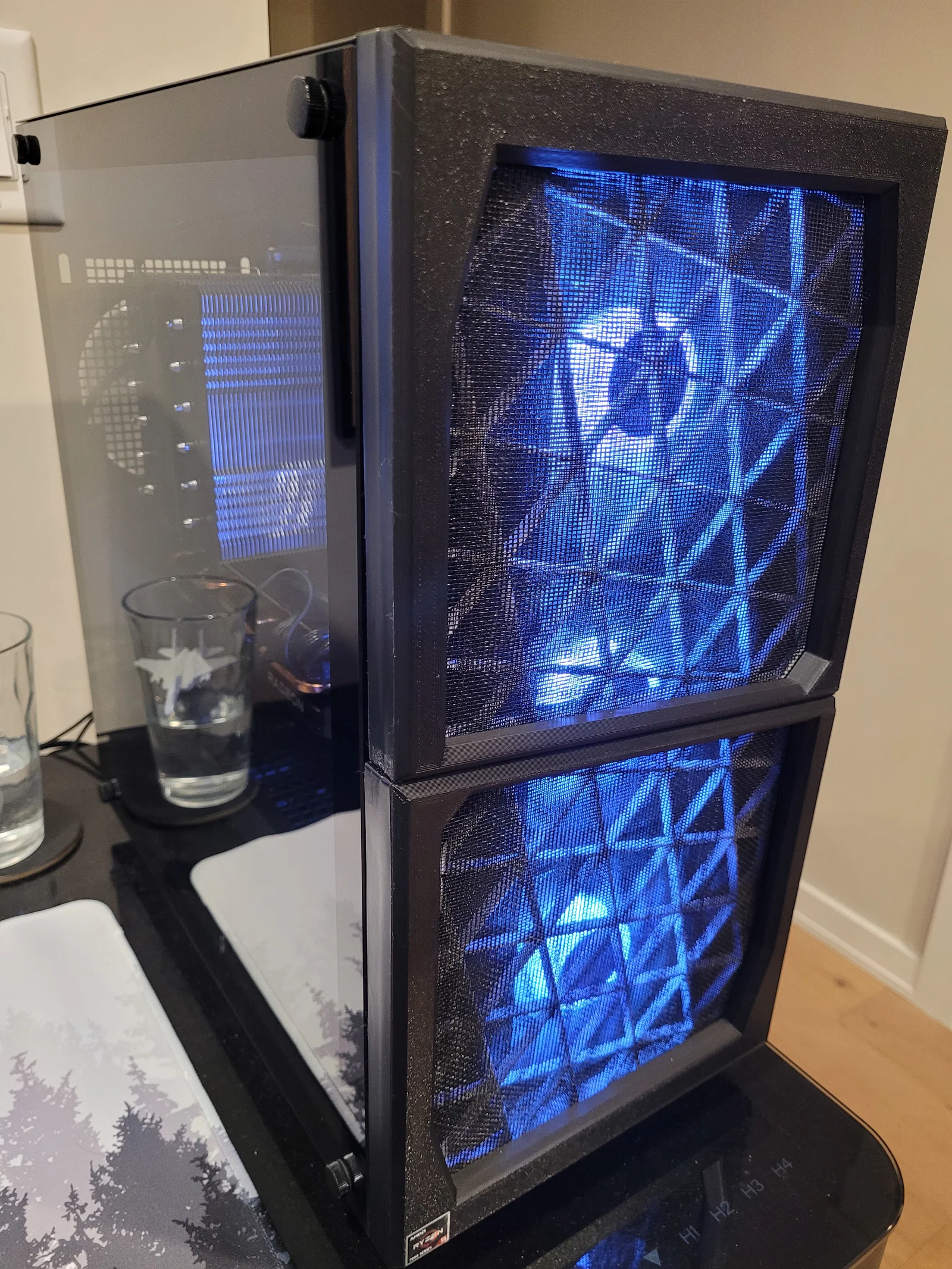

Mặt trước mesh high-flow tuỳ biến cho case DeepCool CC360

Mình không hài lòng cả về ngoại hình lẫn luồng gió (airflow) của thùng máy DeepCool CC360, nên mình thiết kế bộ thay thế này. Lắp ráp không cần keo hay ốc vít.

Tấm mặt trước được chia làm 2 nửa. Mỗi nửa là một “sandwich” gồm 3 phần:

1. Một base plate, nằm giữa mặt trước và case, có vát mép (chamfer) để che phần tôn của case

2. Front plate, giữ mesh support plate cố định

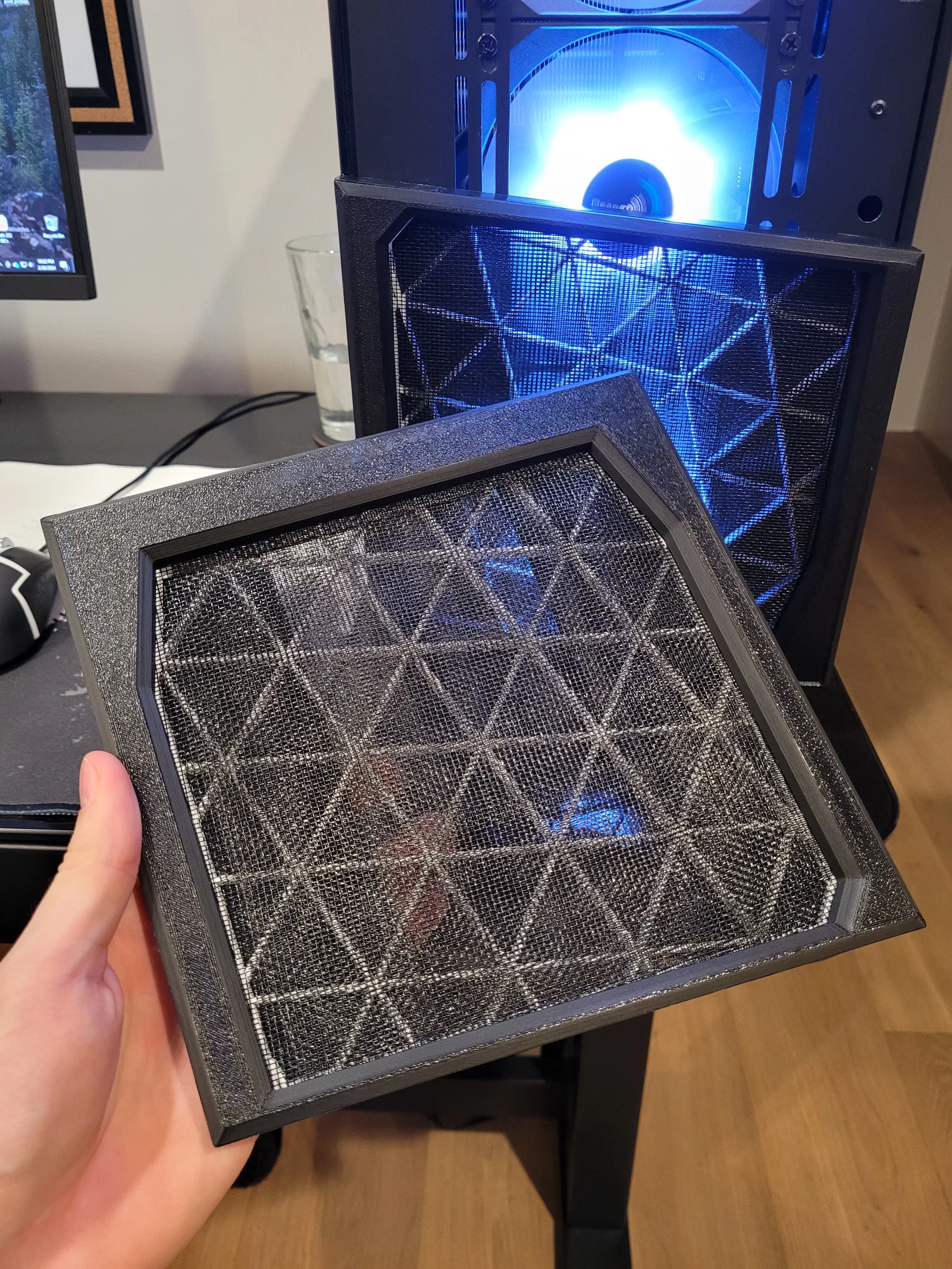

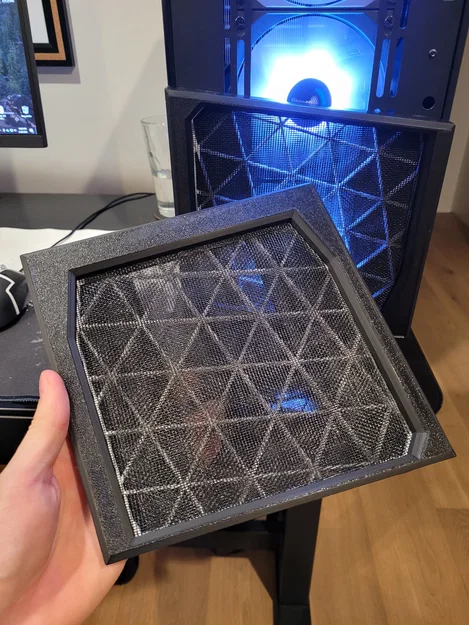

3. Mesh support plate, tạo độ cứng cho lưới để tránh bị quạt hút lõm vào

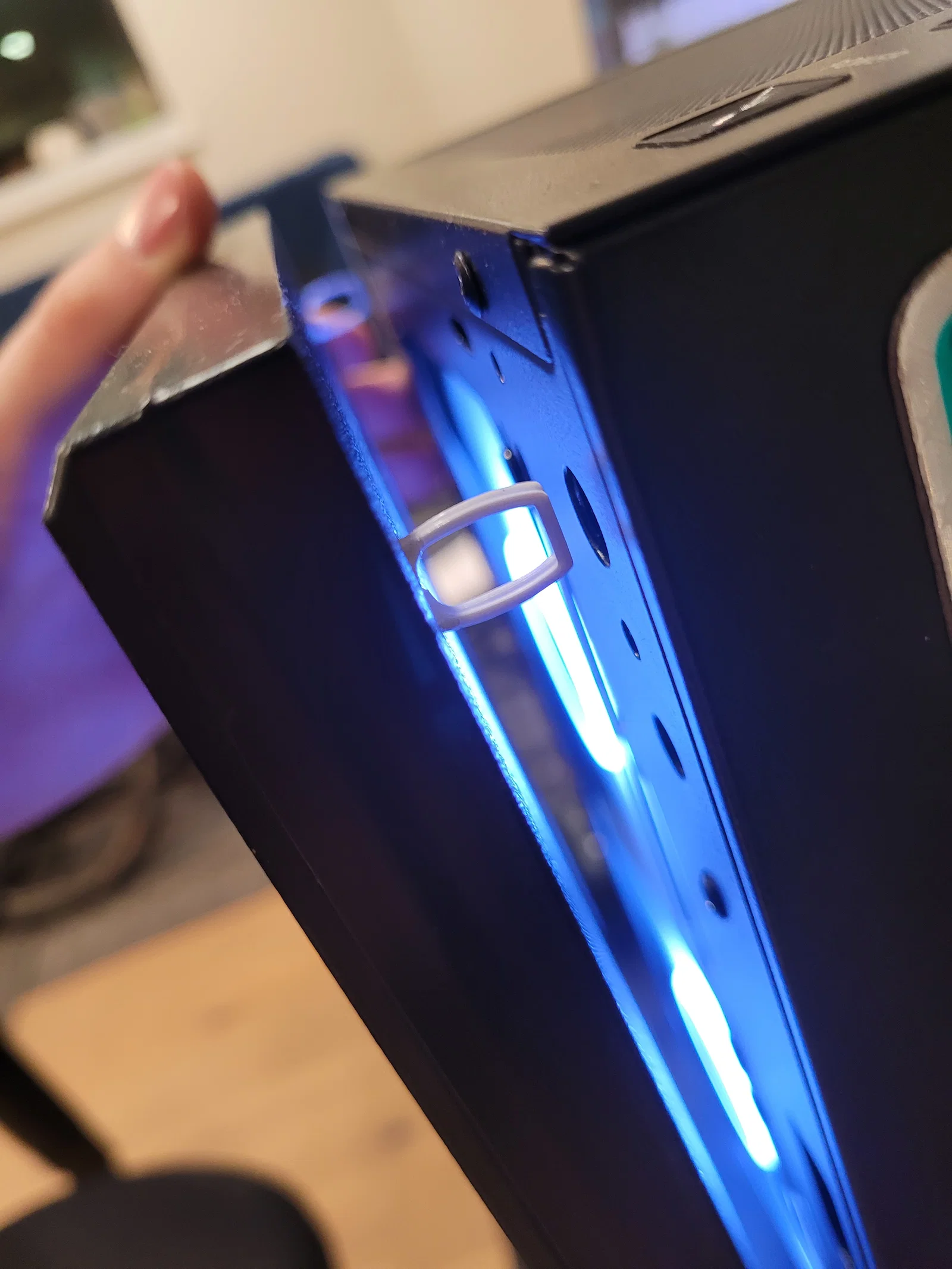

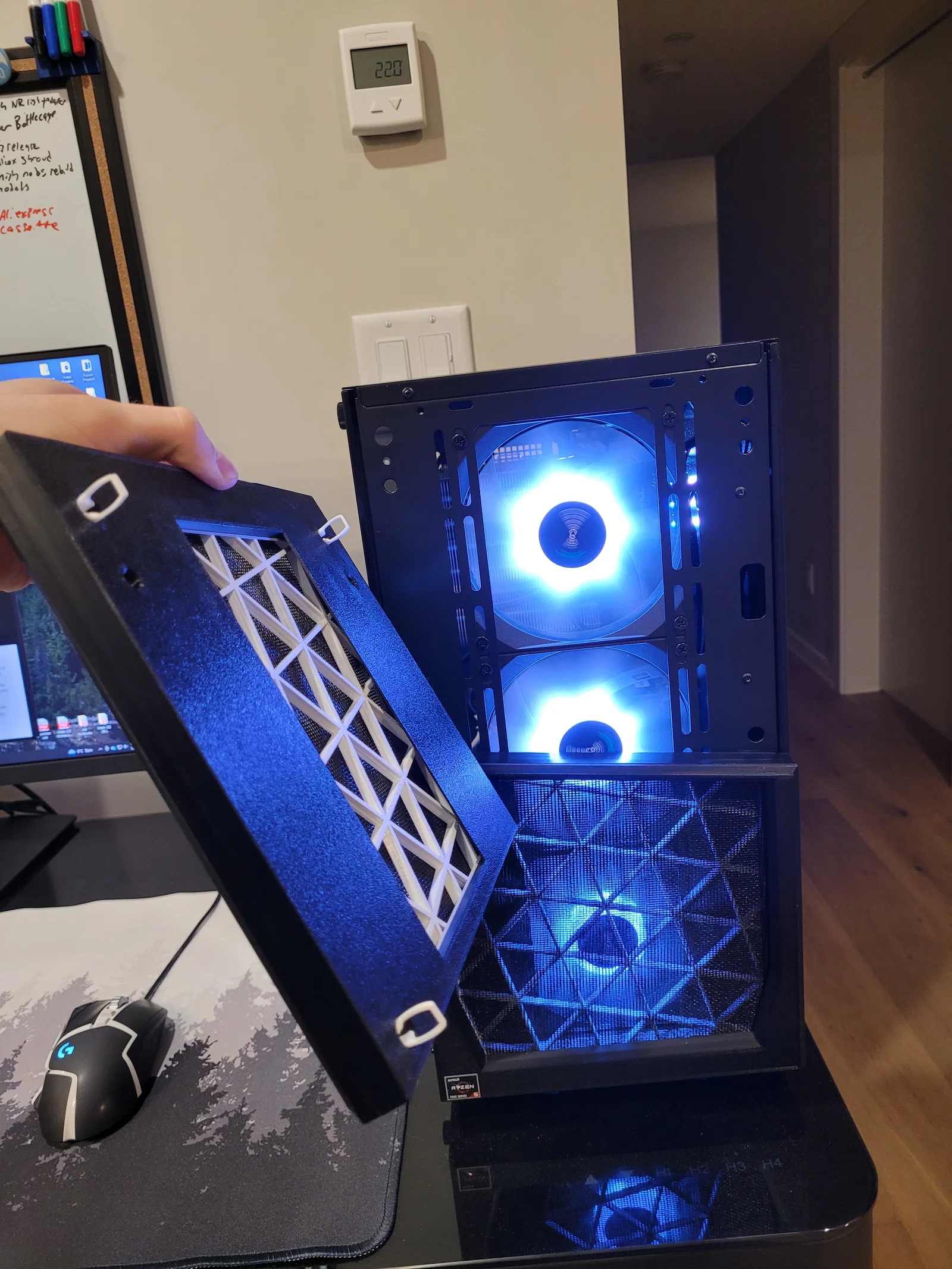

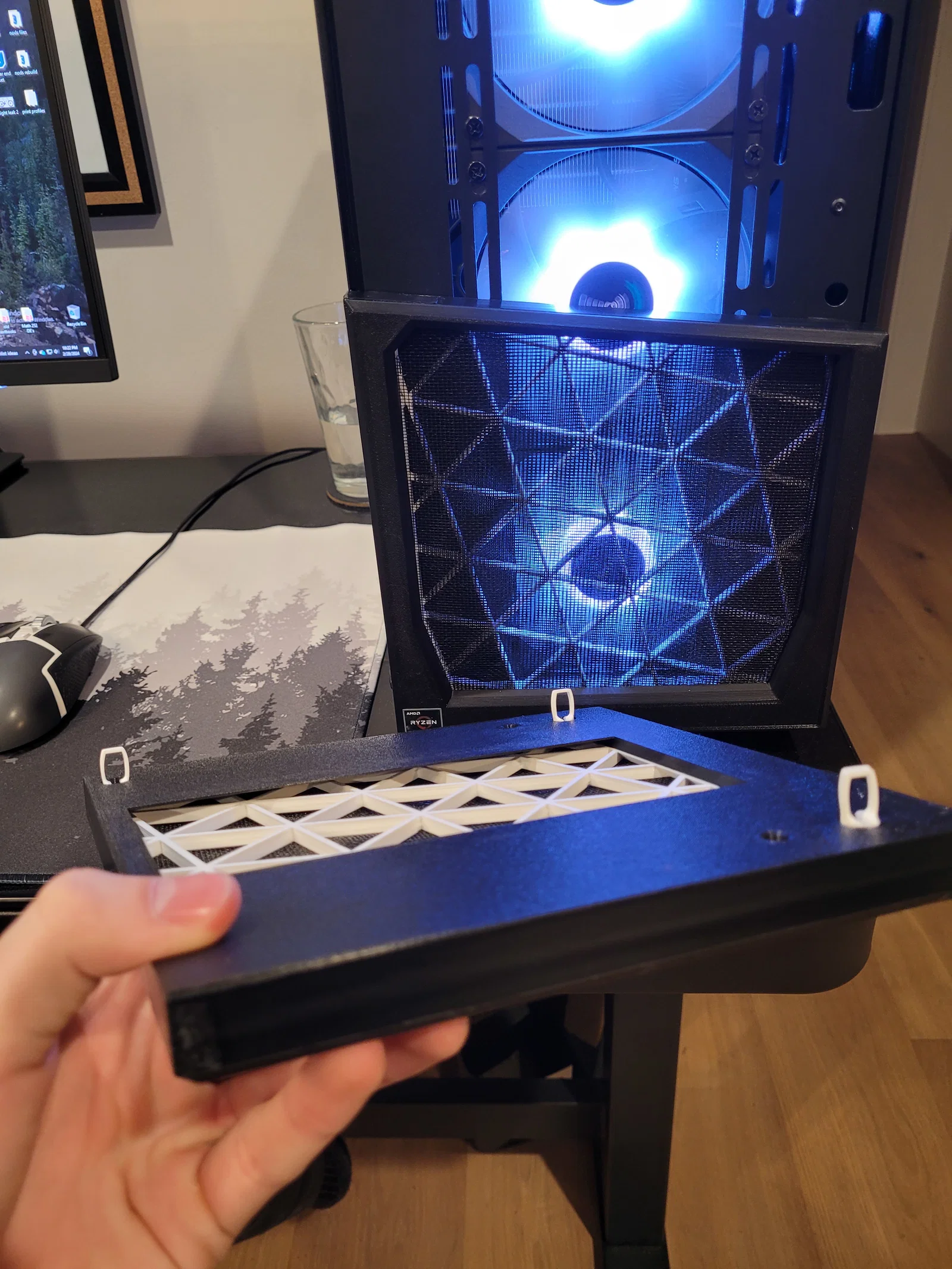

Bộ “sandwich” được giữ với nhau bằng 3 chốt (pins), đồng thời giữ panel vào case bằng cách gài (clip) vào các lỗ zin của case. Các pins này được in làm 2 nửa, lắp khít vào các lỗ ở mặt sau của panel.

MODEL CỦA MESH SUPPORT PLATE KHÔNG CÓ LỖ THÔNG GIÓ

Để thêm lỗ thông gió cho support plate, hãy slice phần này mà không có top layer hoặc bottom layer; khi đó bạn sẽ có lớp infill cho phép không khí đi qua. Để đạt kết quả tốt nhất, chọn kiểu infill hình học đơn giản. Slice ở mức 5–10% infill và dùng ít nhất vài infill walls để cứng cáp hơn. Nhờ vậy bạn có thể làm cho case của mình nhìn “độc” rất dễ.
