Giá đỡ cuộn filament MK3 cho 4 cuộn

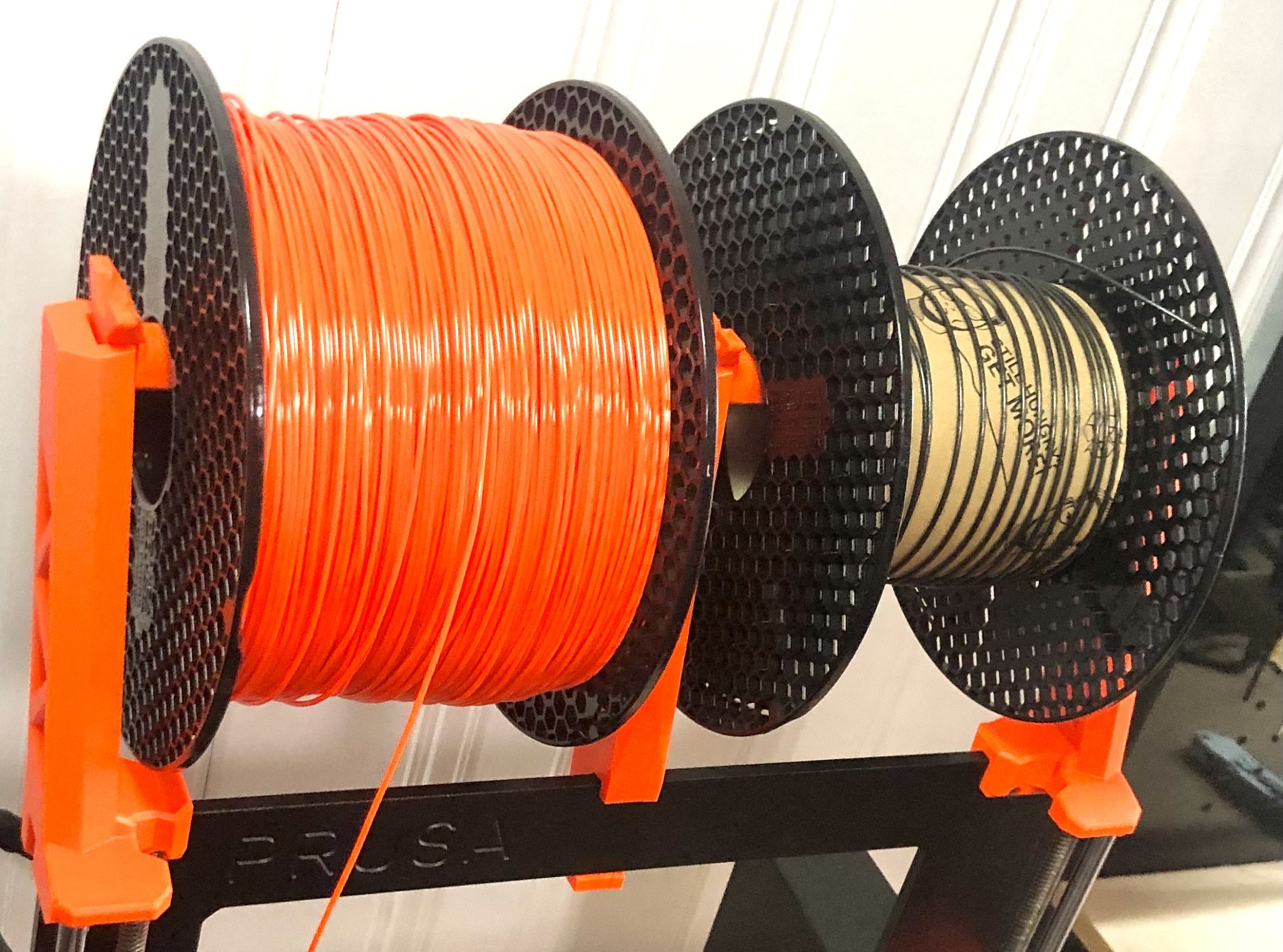

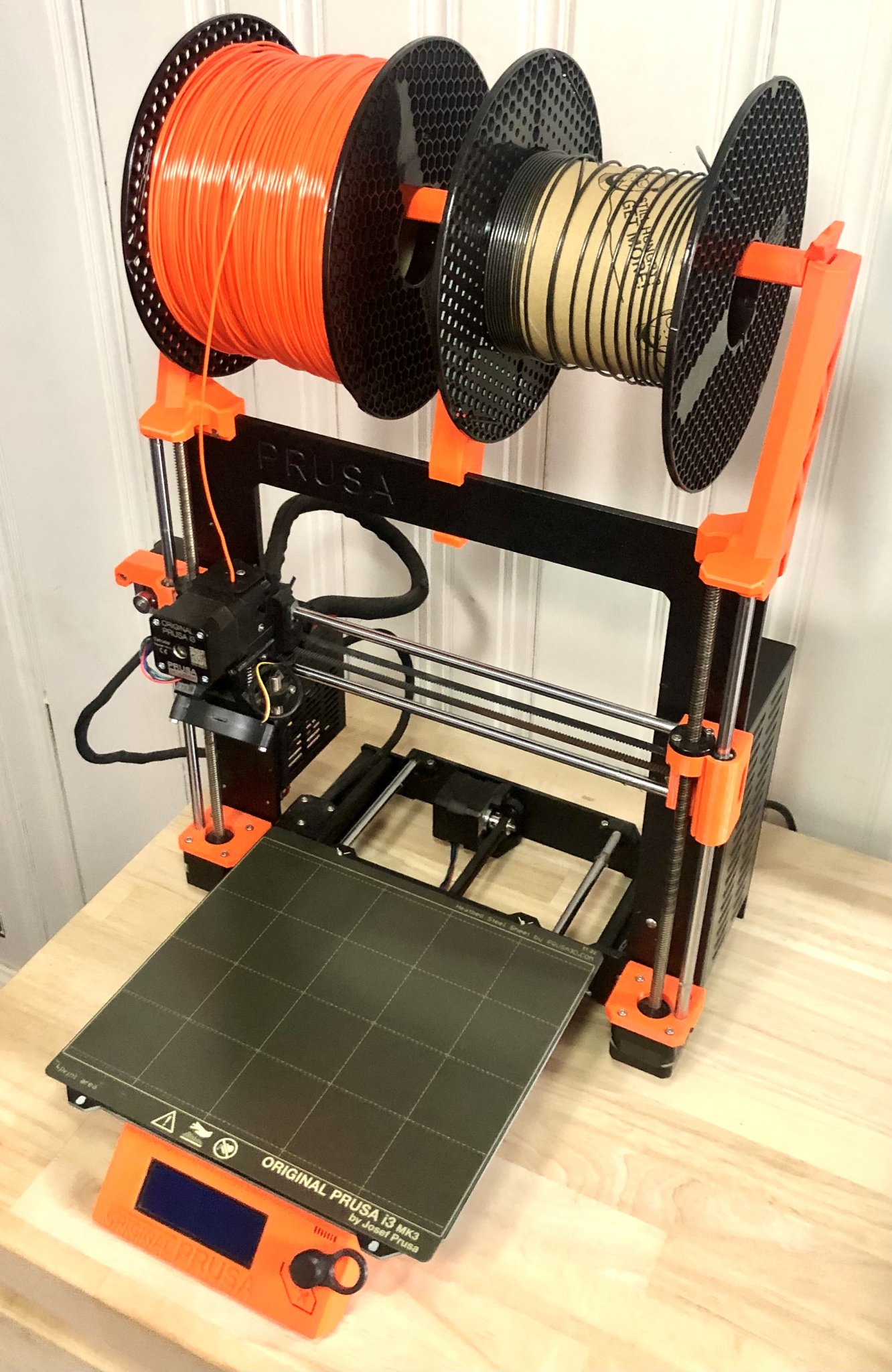

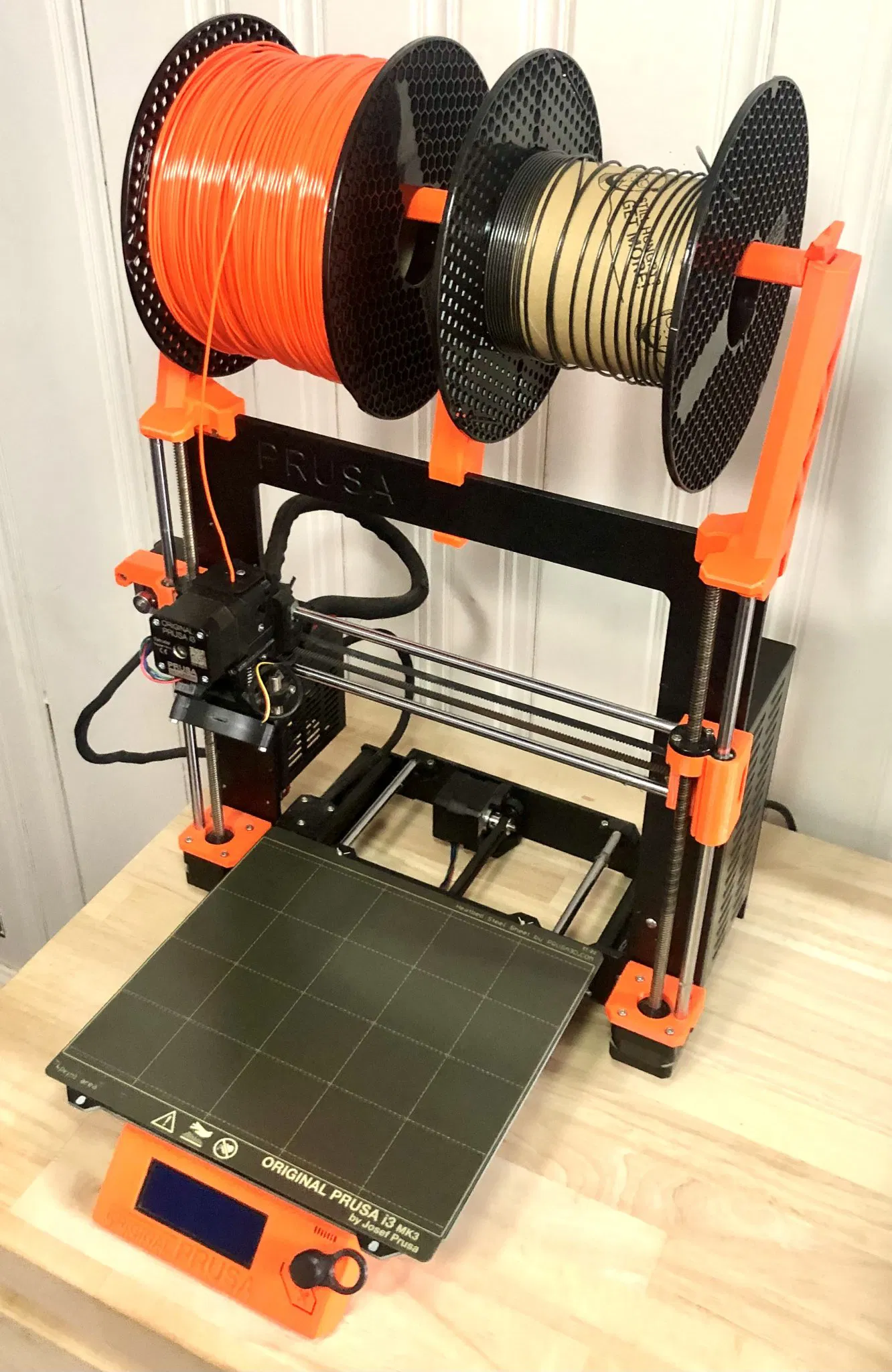

Tôi luôn gặp vấn đề với các giá đỡ cuộn thông thường. Mỗi khi tôi muốn sử dụng một cuộn 2kg, tôi phải tháo cuộn cũ ra khỏi máy in, lắp giá đỡ cuộn 2kg vào, và làm lại tất cả khi tôi hoàn thành. Tôi cũng muốn có thể có một cuộn 1kg và 2kg trên máy in của mình cùng một lúc. Vì vậy, sau rất nhiều thiết kế và điều chỉnh, đây là giá đỡ cuộn của tôi.

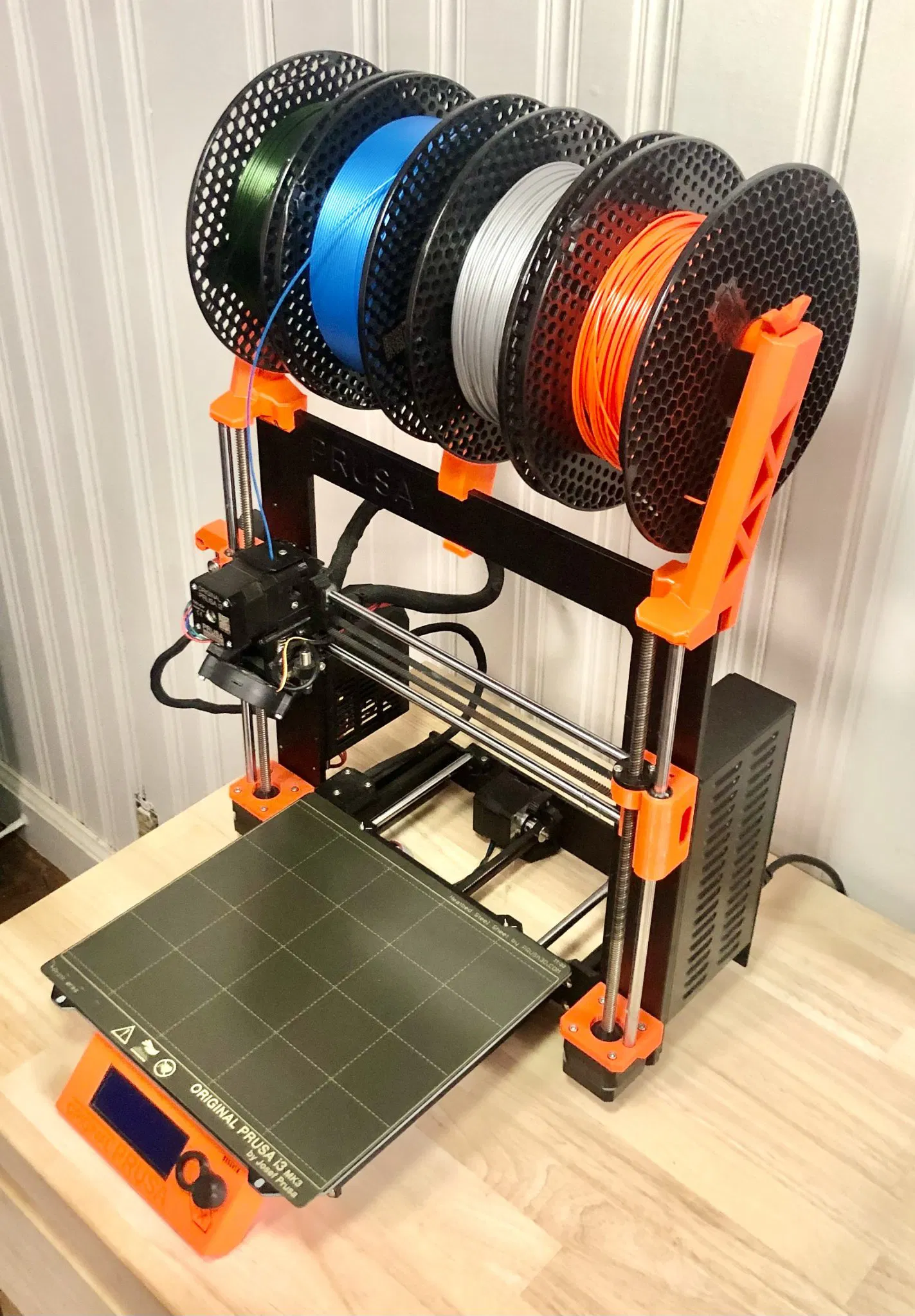

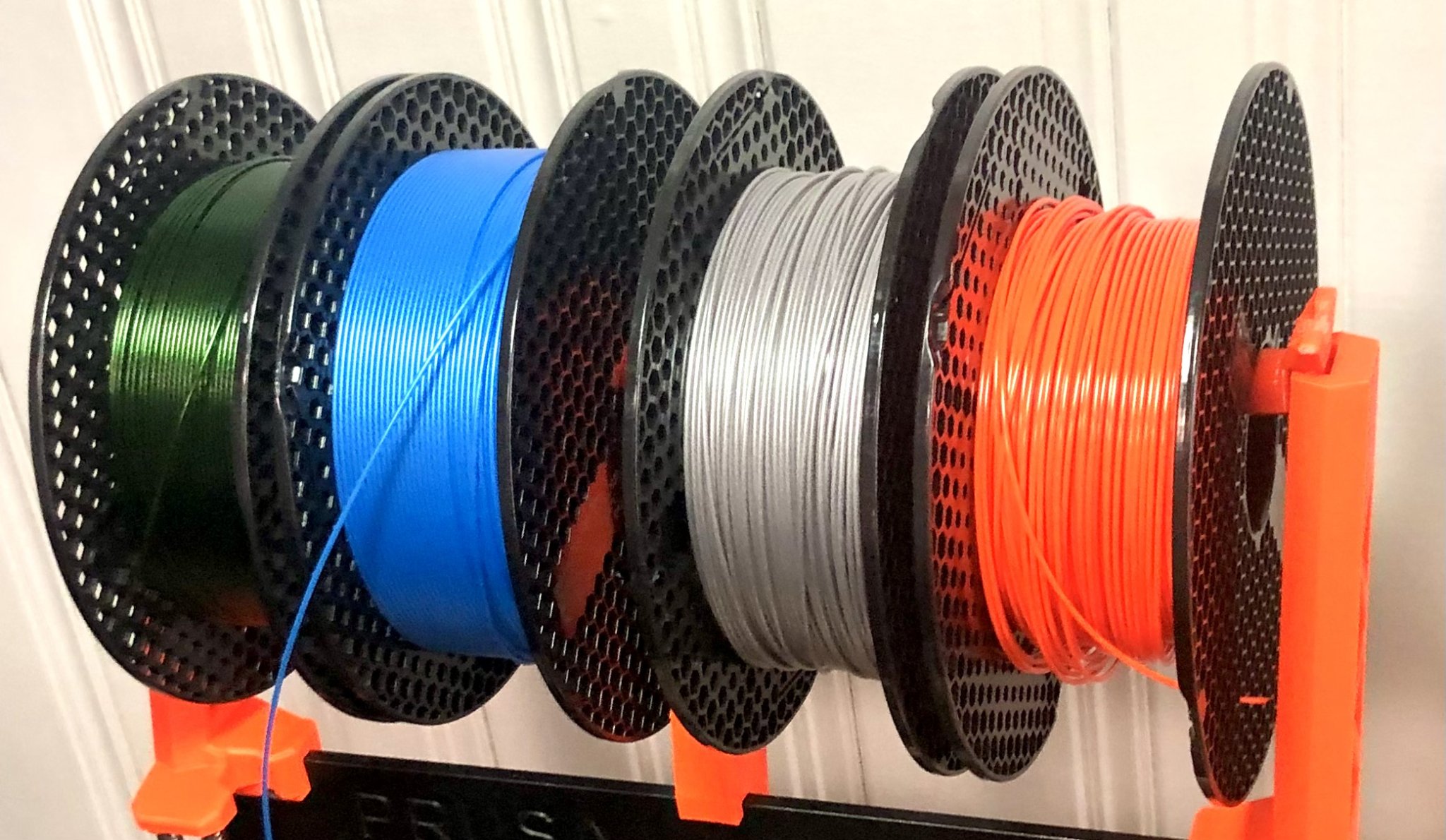

Nếu bạn không quan tâm đến cuộn 2kg, thiết kế này cũng có thể giữ 4 cuộn 1kg.

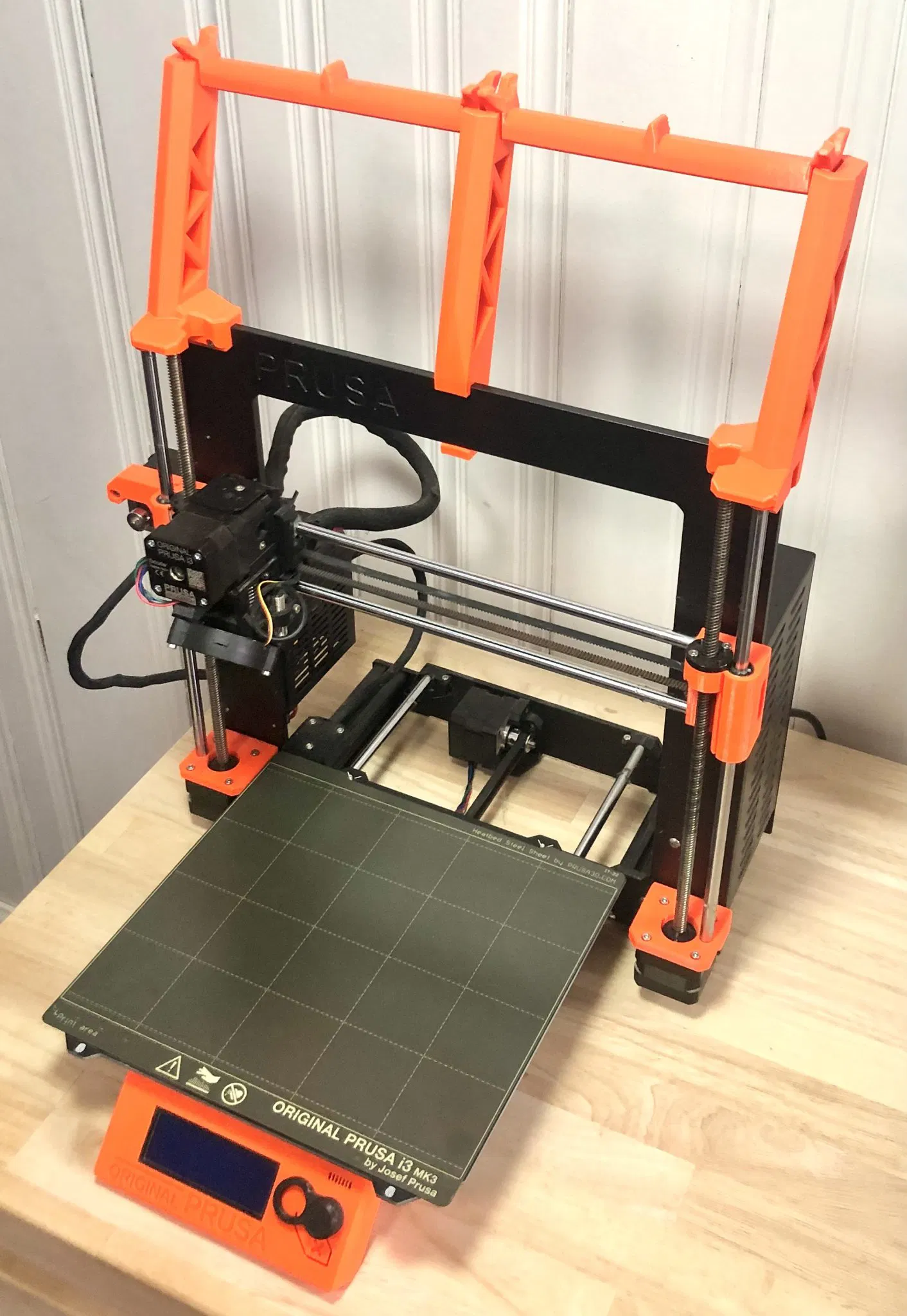

Giá đỡ cuộn gắn vào máy in bằng cách thay thế các bộ phận in ở trên cùng giữ các thanh trục Z. Chỉ cần tháo các bộ phận cũ và vặn các bộ phận mới vào đúng cách. Chúng hoạt động hoàn toàn giống nhau. Tôi cũng đã thêm một chỗ cho một đai ốc ở phía sau các bộ phận. Điều này không cần thiết nhưng chỉ dành cho bất kỳ ai có một số đai ốc M3n và vít M3x18 dư thừa.

Cột giữa chỉ cần được gắn vào khung giống như giá đỡ cuộn Prusa thông thường.

Tôi khuyên bạn nên hiệu chỉnh lại trục Z của máy in sau khi bạn lắp giá đỡ mới.

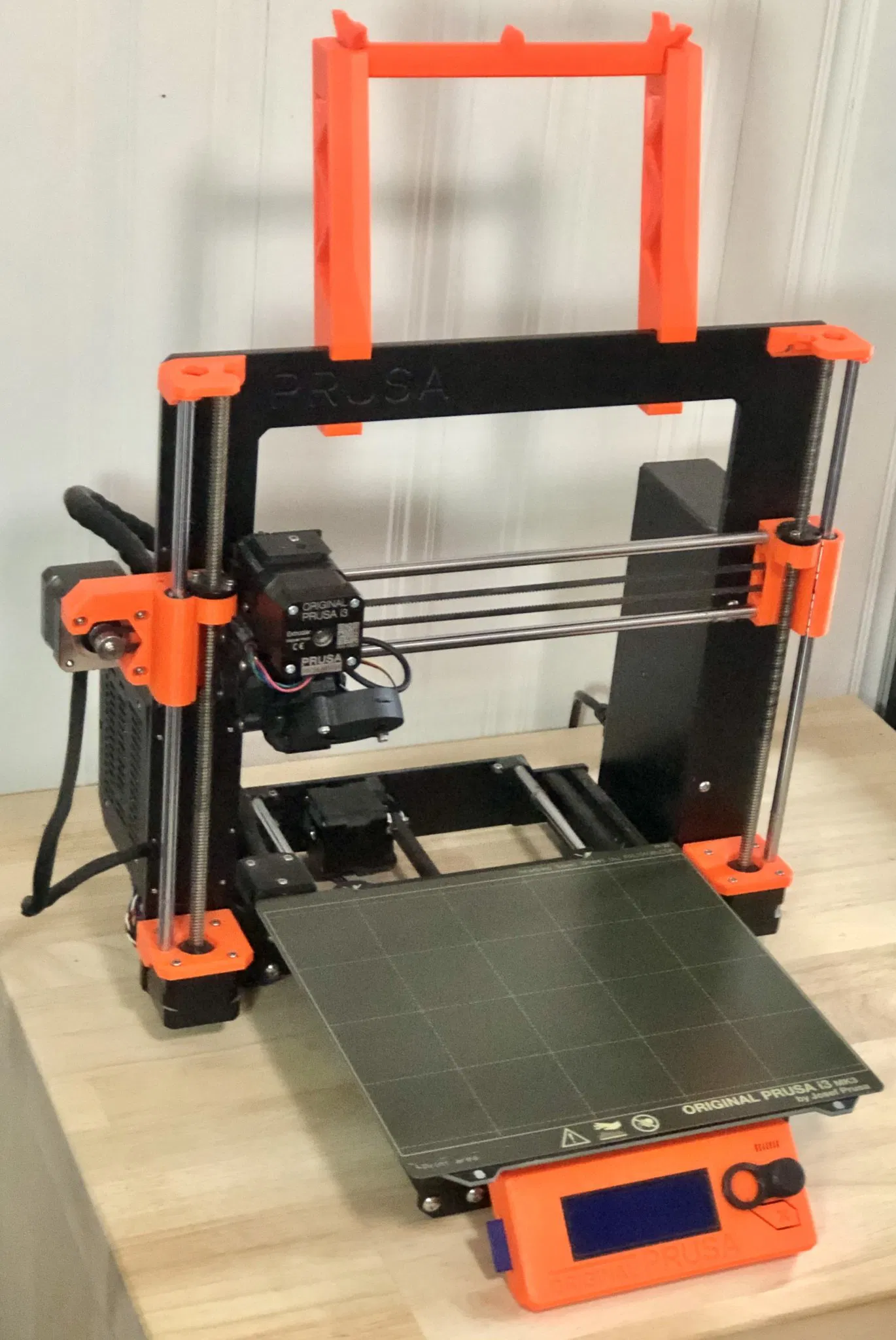

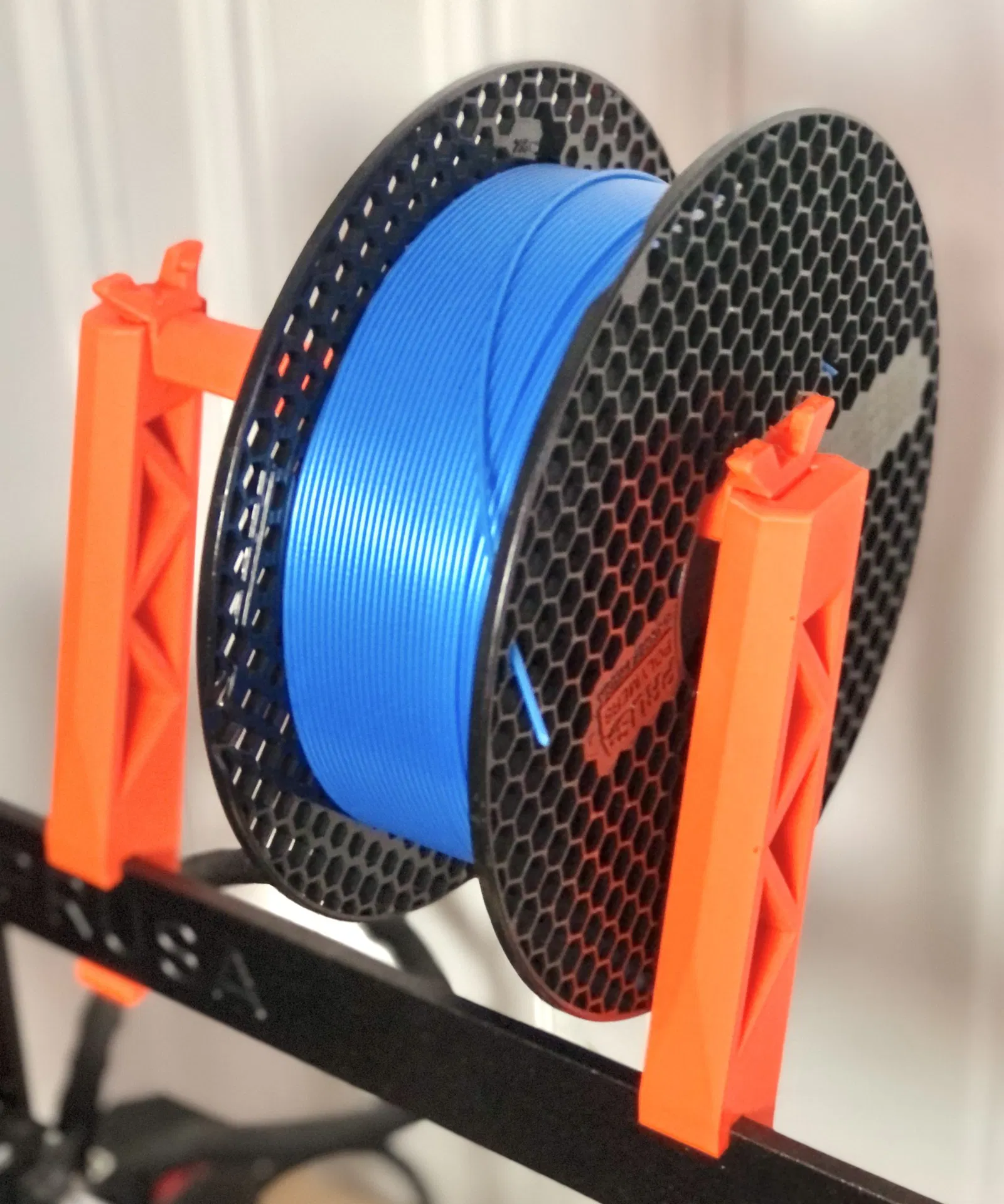

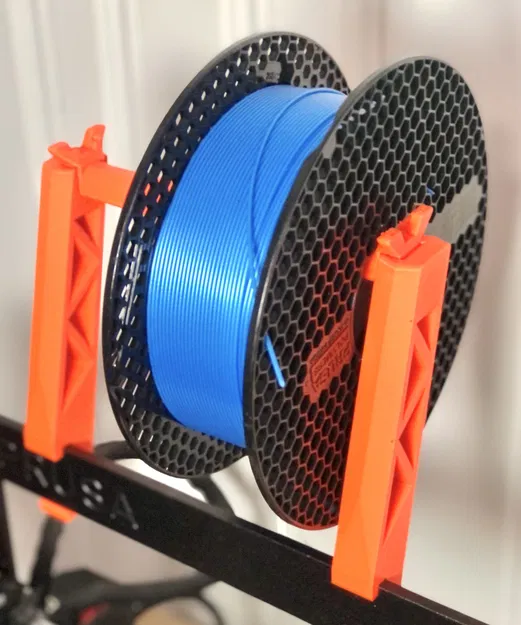

Nếu bạn không muốn tháo bất kỳ thứ gì khỏi máy in của mình, tôi cũng đã làm một phiên bản nhỏ hơn gắn vào khung như một giá đỡ cuộn thông thường.

In 2 thanh giá đỡ cuộn cho phiên bản gốc và 1 cho phiên bản nhỏ.

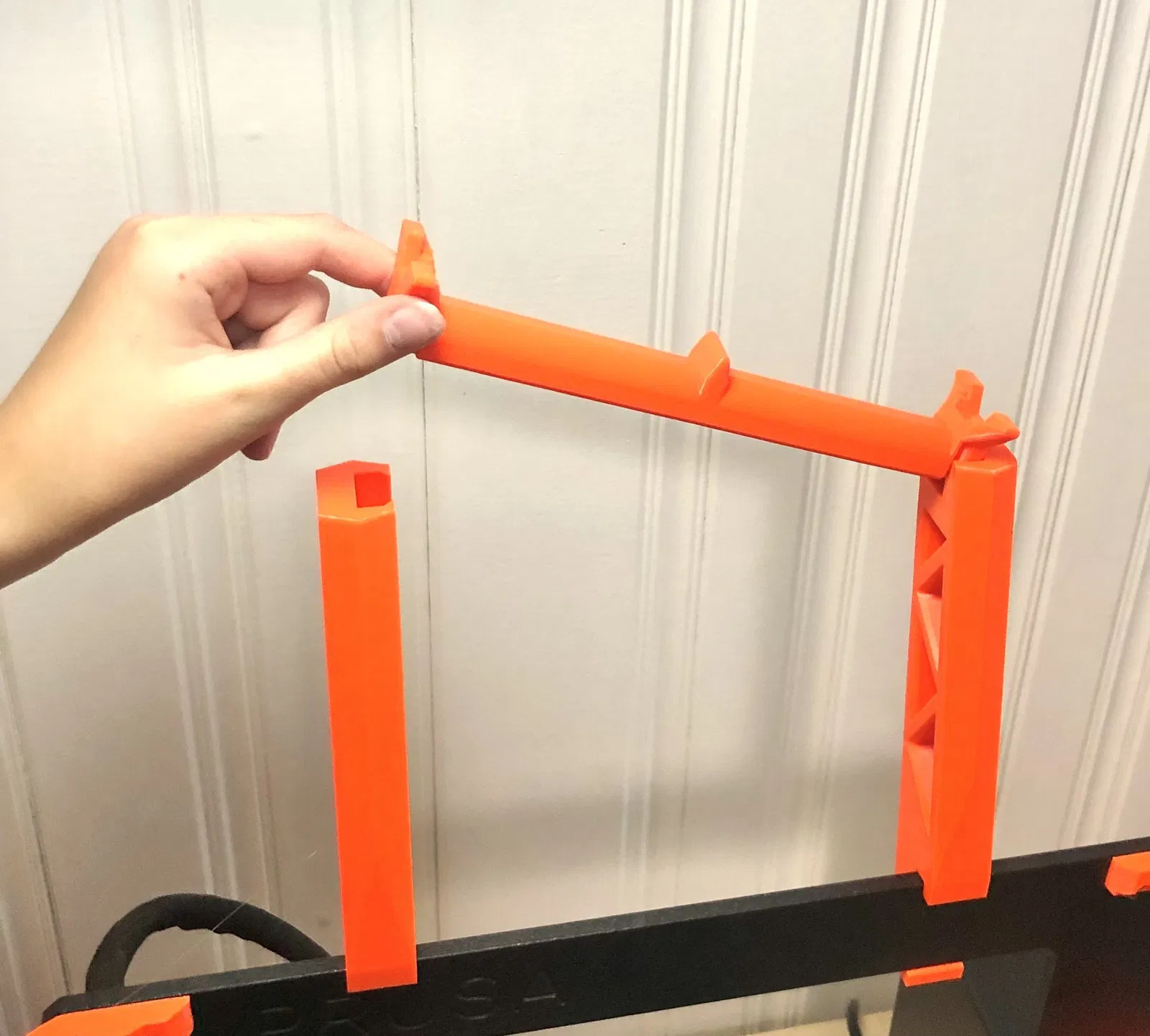

Các thanh chỉ cần trượt vào và ra khỏi các cột để thay đổi cuộn.

Bất kỳ kích thước vòi phun nào cũng sẽ hoạt động.

Tôi đã in của tôi với độ cao lớp .20mm.

Tôi khuyên bạn nên ít nhất 25% độ đặc.

Cả PLA và PETG đều hoạt động rất tốt.

Xin vui lòng cho tôi biết nếu bạn nghĩ ra bất kỳ thay đổi nào hoặc bất kỳ điều gì có thể làm cho mô hình này tốt hơn.

Tôi hy vọng sẽ sớm làm một phiên bản MK4.

Chúc bạn in ấn vui vẻ!
