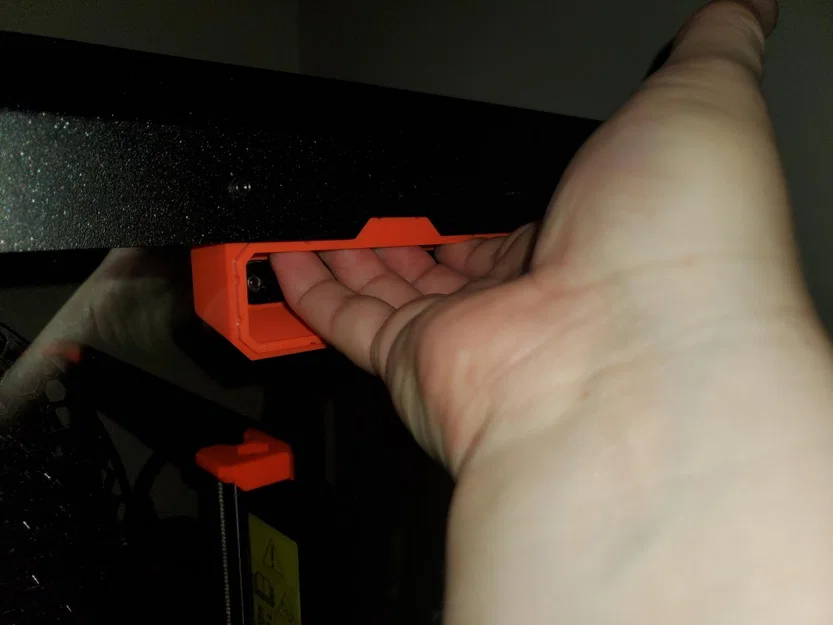

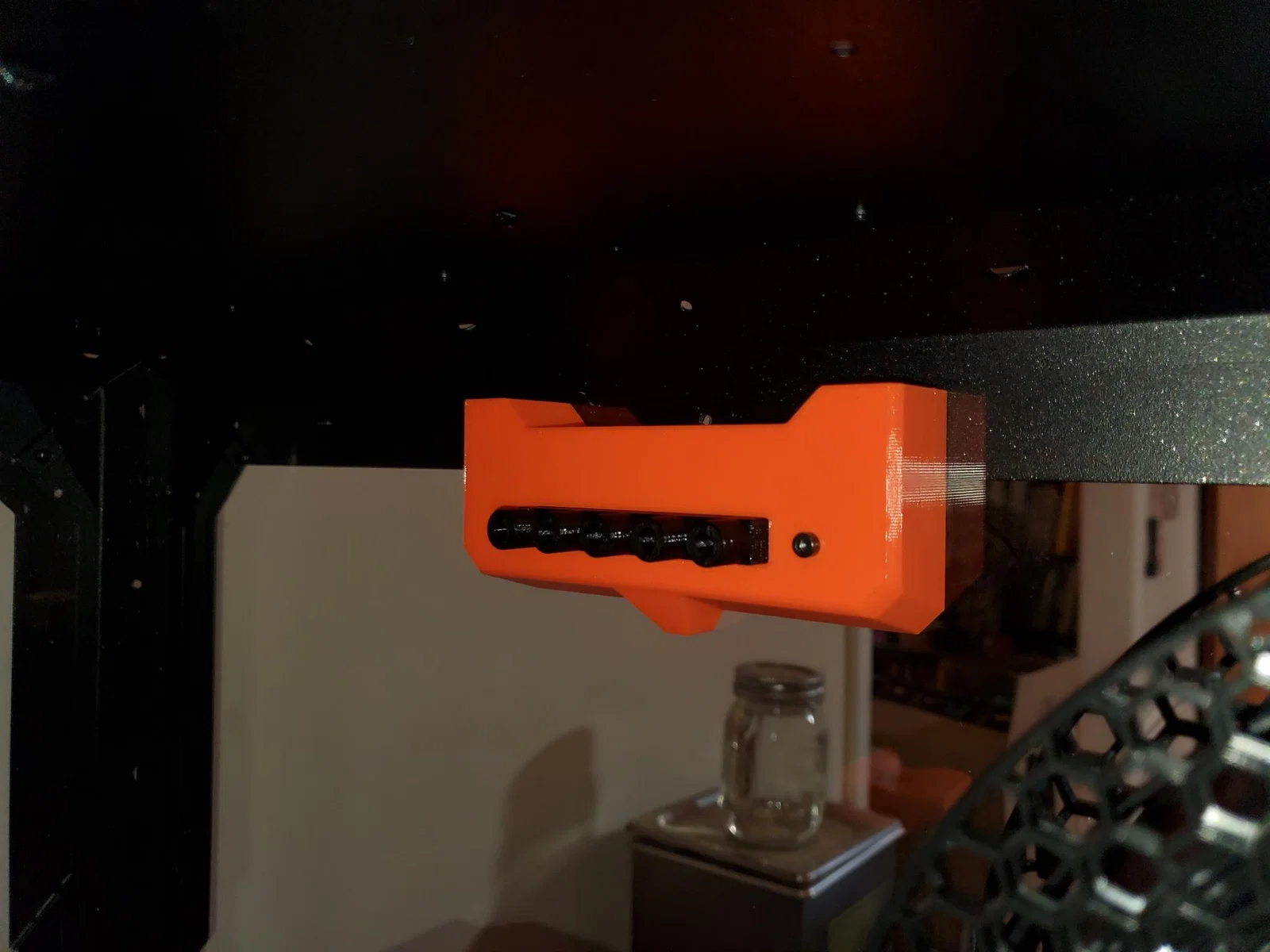

(Beta Test) Tay xách MMU nam châm cho Original Prusa Enclosure Interface

Thông báo Beta Testing

Mẫu này hiện đang trong giai đoạn beta testing.

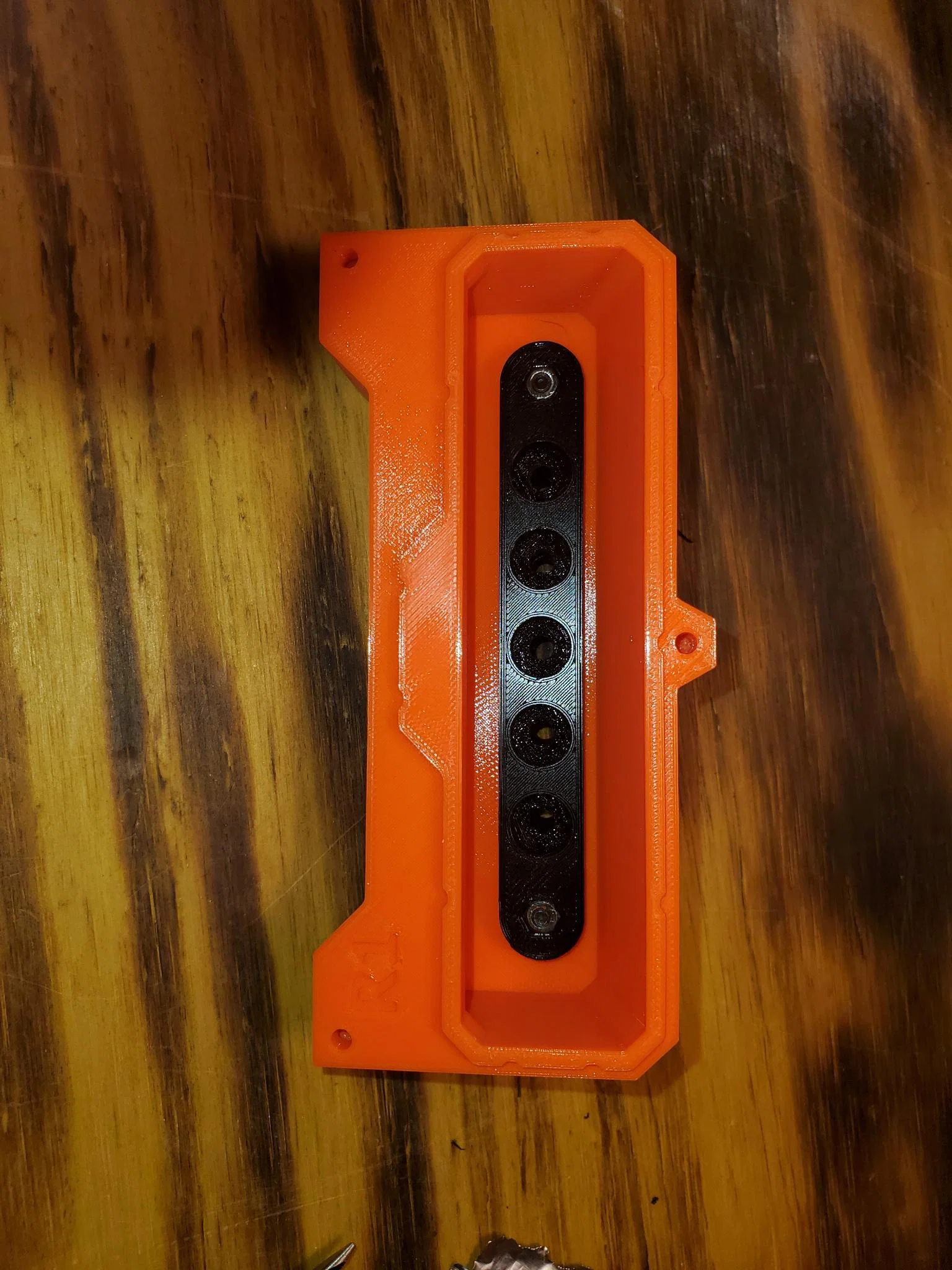

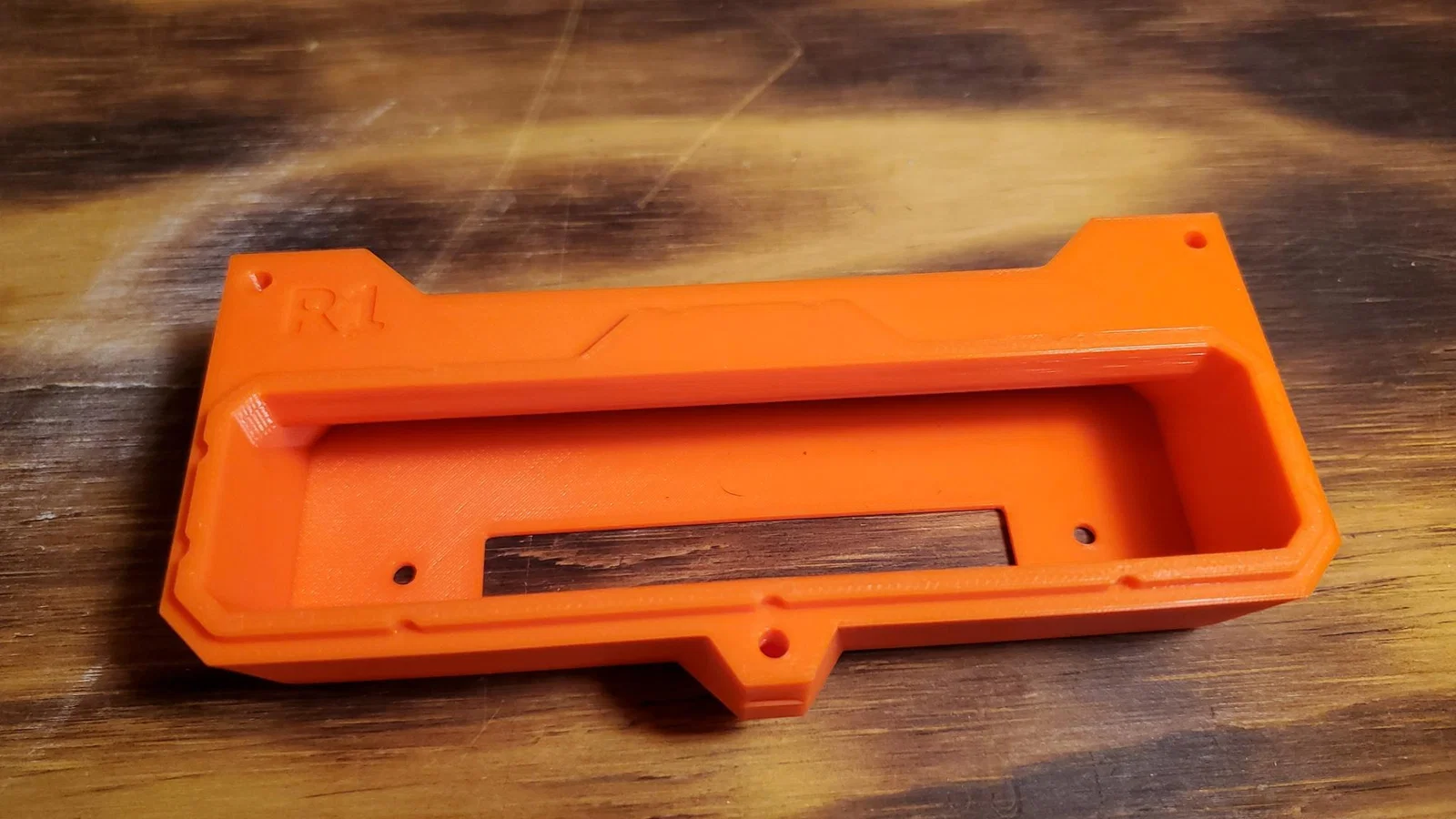

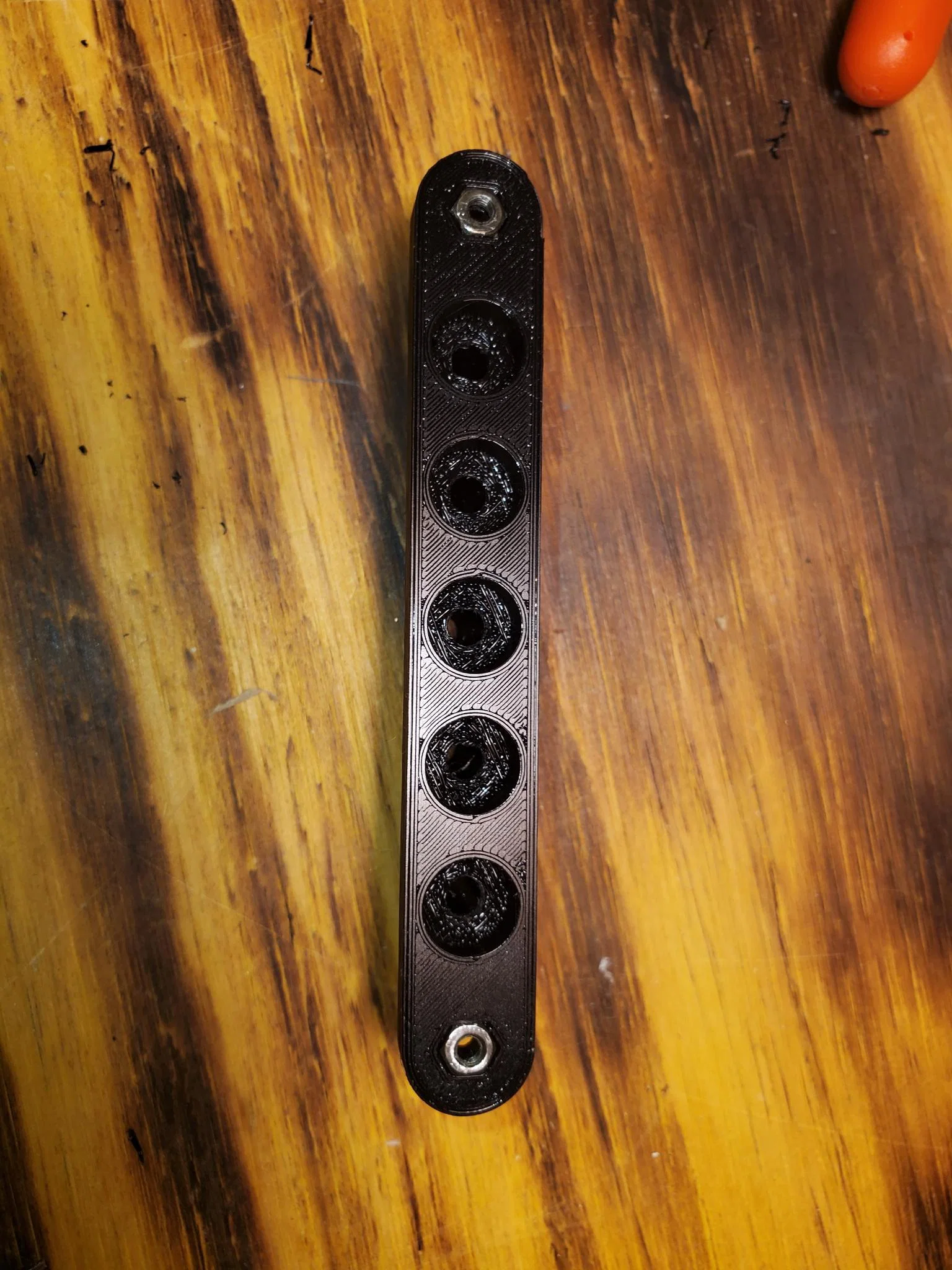

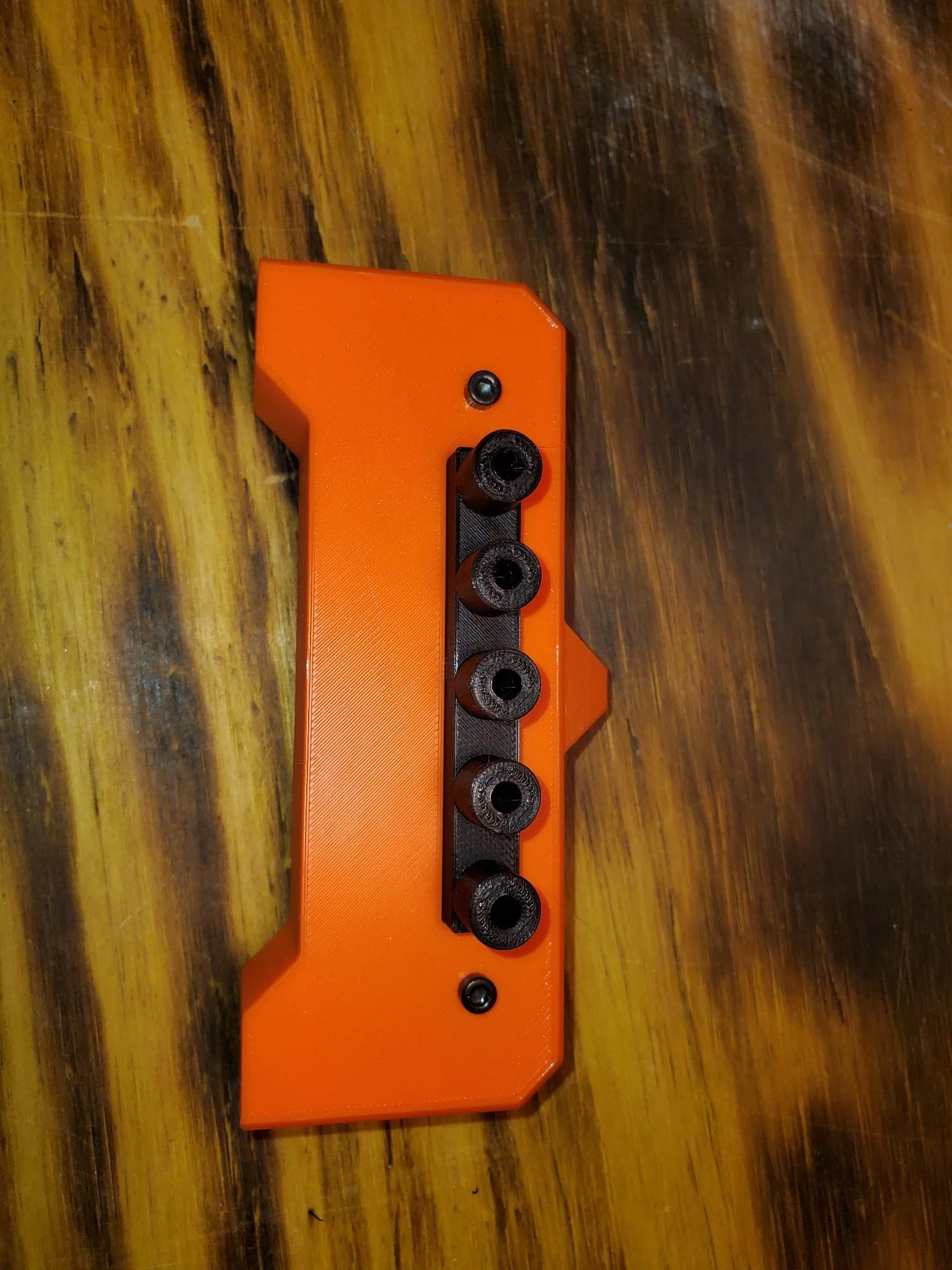

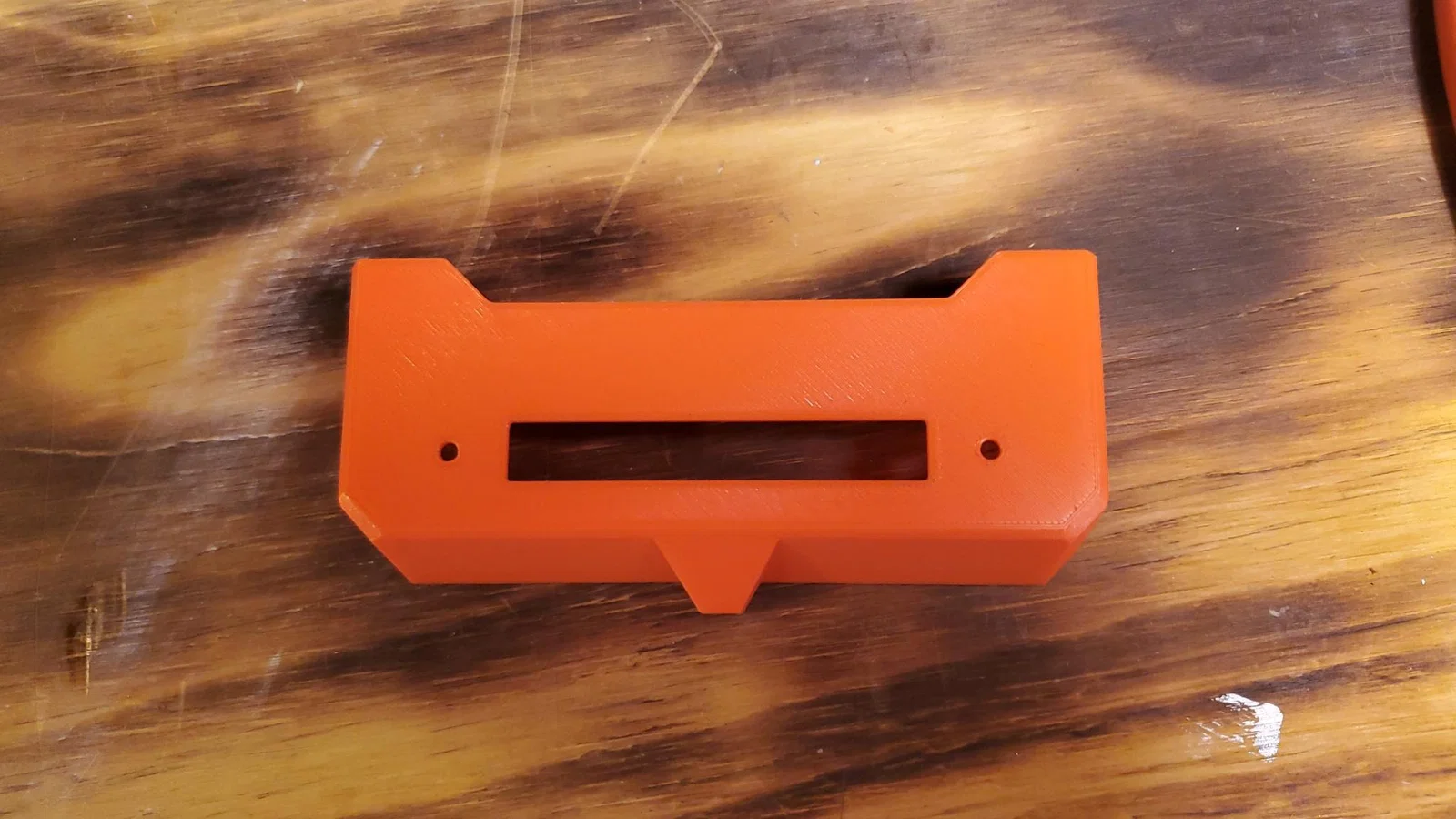

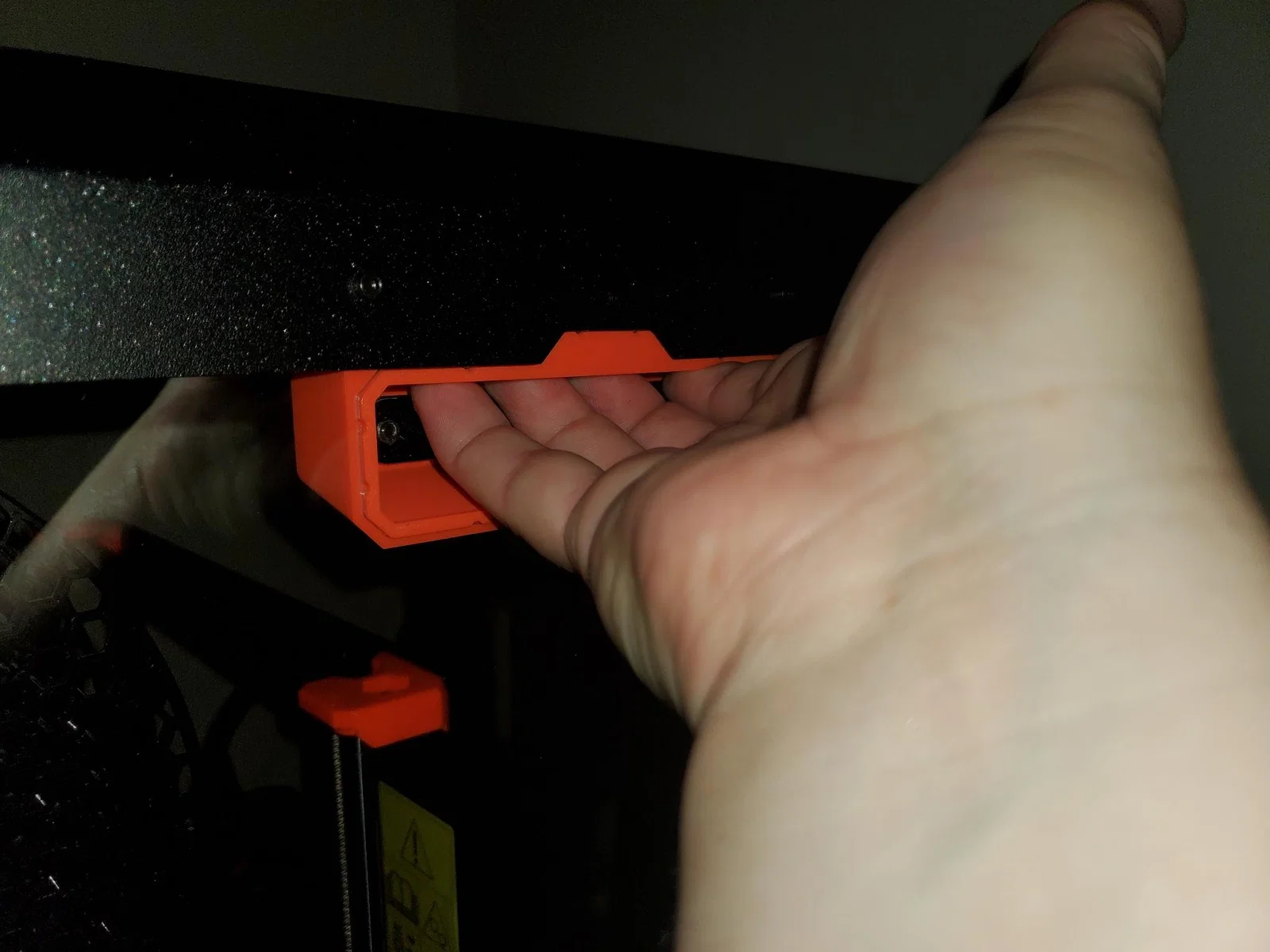

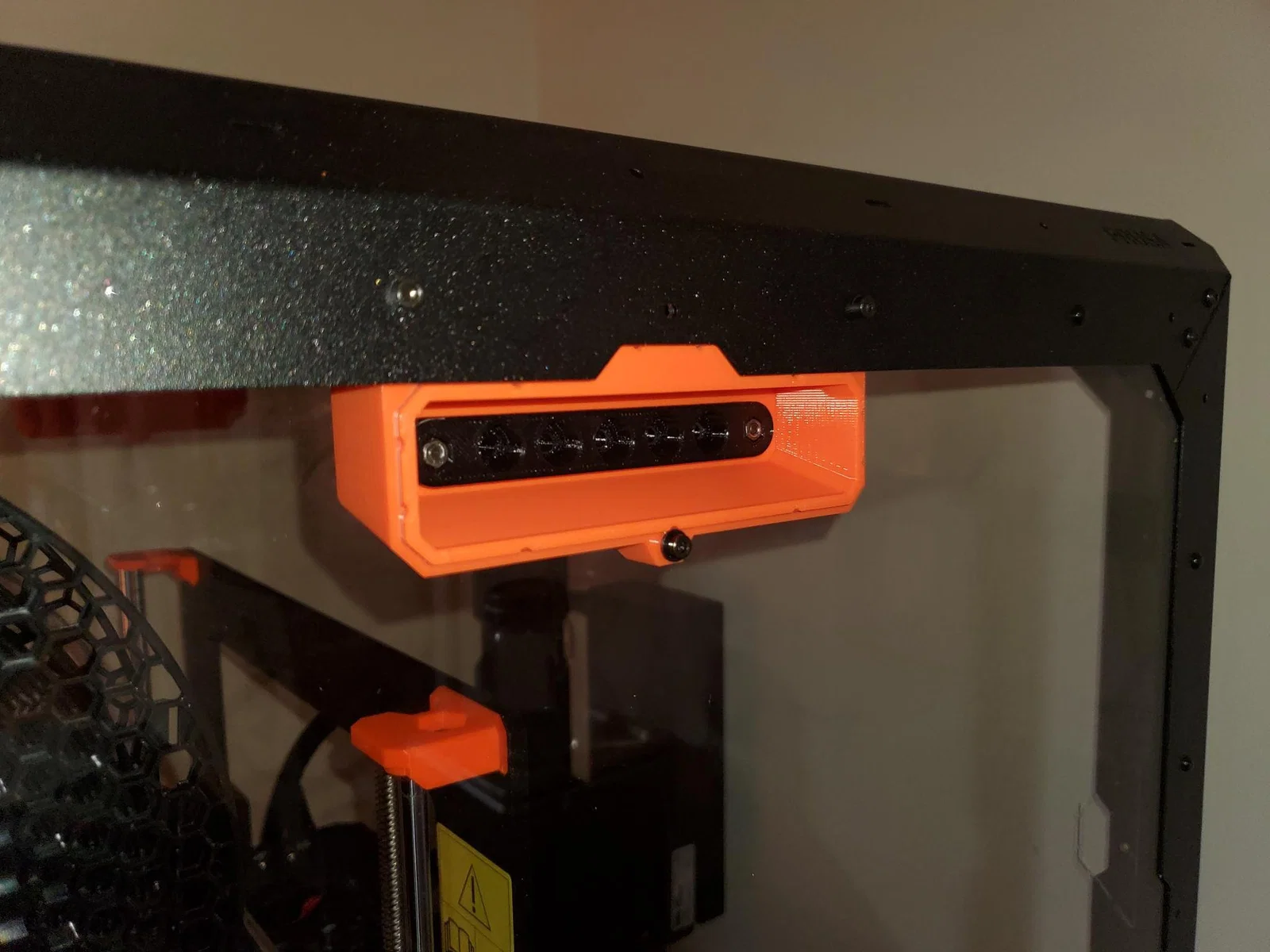

Mình in phần manifold bằng Prusament Jet Black PLA. Có bị stringing bắc ngang qua các lỗ ống nên phải vệ sinh lại chút bằng dao X-Acto. Mình in phần transport handle đã chỉnh sửa bằng Prusament Prusa Orange PLA. Các khe để nhét square nut hơi chặt, nhưng nó giống hệt bản gốc nên mình nghĩ không nên tự ý nới rộng.

Mình chưa test được trọn bộ từ đầu tới cuối vì vẫn đang chờ nam châm về.

Mình đăng mẫu này để beta trước khi hoàn tất test vì các chi tiết này là bản remix từ những mẫu đã được test rất kỹ, và mình cũng đã kiểm tra hết những phần mình chỉnh sửa.

Vật tư không in (Non-printed Material)

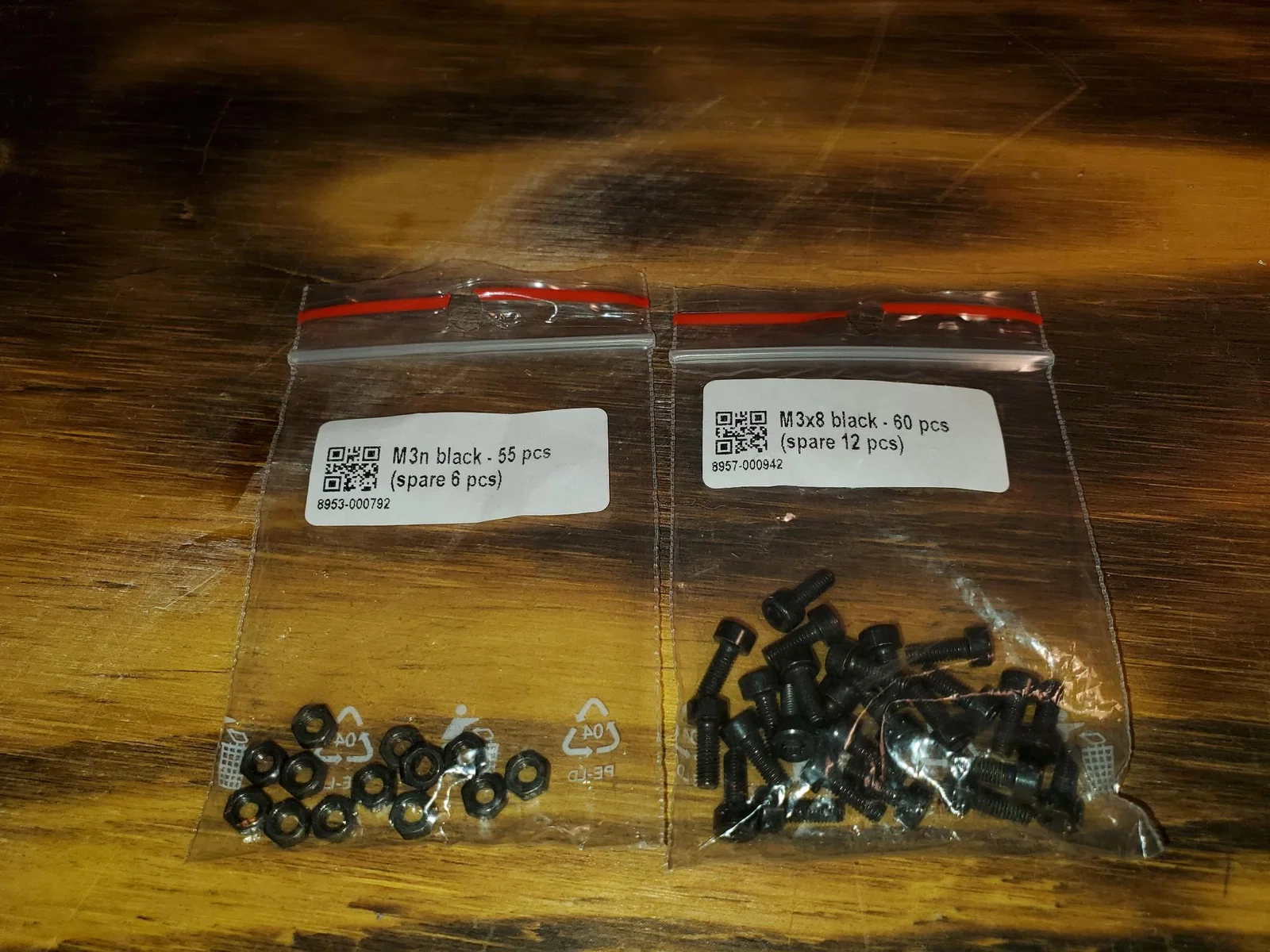

• 2 cái M3n
• 2 cái M3x8
• 3 cái M3nS

LƯU Ý: Bạn kiểm tra hộp đồ spare parts, mấy món hardware này thường sẽ còn dư sau khi lắp enclosure.

• 5 cái Ring magnet 10mm OD x 4mm ID x 5mm thickness

LƯU Ý: Công ty ở link trên không ship ngoài châu Âu và mình cũng không tìm được nguồn ở US làm đúng kích thước này. Nếu bạn ở ngoài châu Âu thì có vài lựa chọn:

1. Dùng dịch vụ reshipper để họ nhận hàng rồi gửi lại cho bạn.
2. Đặt làm nam châm theo yêu cầu. Mình có để file thông số dạng PDF trong mục “other files” bên dưới, bạn có thể upload tài liệu đó ở cuối TRANG NÀY.

• 5 đoạn ống PTFE 4mm OD 2mm ID ( Đây là deal tốt nhất mình tìm được nếu bạn tìm được nguồn ngon hơn thì comment giúp mình)

Chuẩn hoá kết nối nam châm (Magnetic Connection Standardization)

Để đỡ rối cho cả mình và bạn (nếu bạn muốn theo chuẩn này), mình đề xuất các tiêu chuẩn sau:

• Tất cả các điểm kết nối mà connector gắn vào vật cố định (enclosure, dry box, v.v.) thì nam châm đều để lộ cực NORTH để gắn.
• Tất cả các connector không cố định sẽ để lộ cực SOUTH để gắn.
• Tất cả các ống PTFE nên có kết nối nam châm ở cả hai đầu, khi nào làm được thì làm.

Bạn có thể xác định cực nam châm dễ dàng bằng Polarity Detector. Khi đã xác định được cực, bạn có thể dùng thêm để dễ theo dõi cực trong lúc thao tác.
