Khớp nối nam châm cho hộp đựng dây tóc

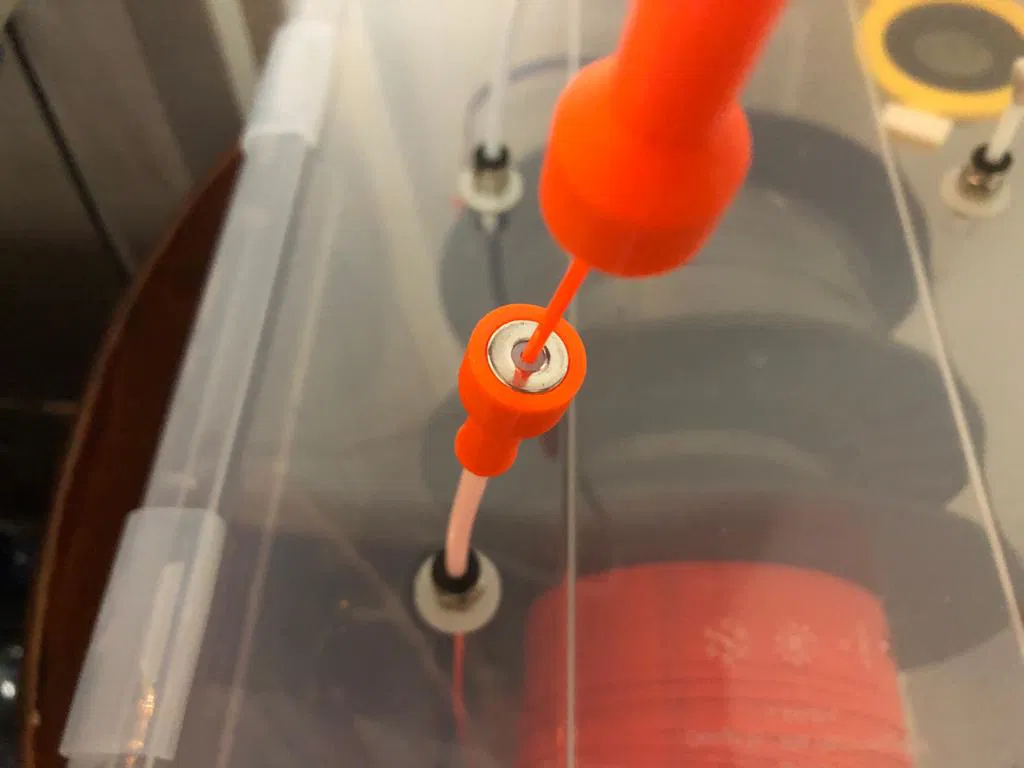

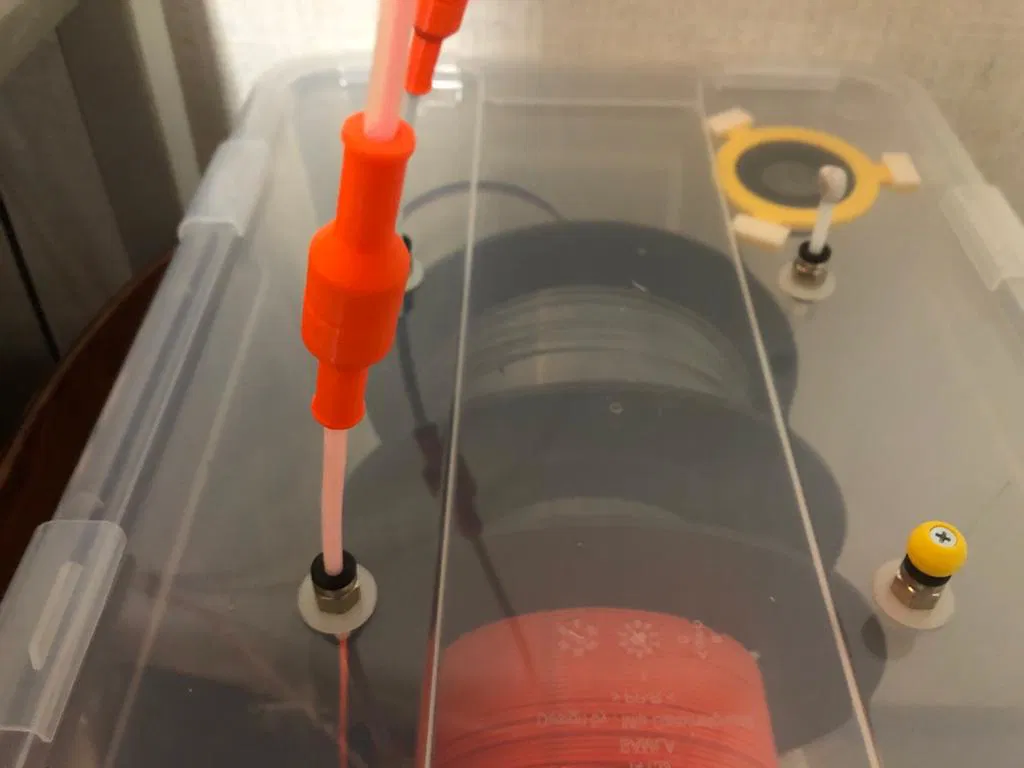

Khớp nối dây tóc nam châm với nam châm vòng để dễ dàng tiếp cận dây tóc hoặc tháo rời phần cuộn dây khỏi máy in.

Mục tiêu là: giữ cho mọi thứ đơn giản và dễ dàng.

Ống PTFE 4mm vừa khít vào lỗ nam châm. Nắp PETG cho bạn cầm chắc khớp nối.

Không sử dụng cái này trên ống dẫn Bowden đến bộ phận đùn trong thiết lập Bowden thực tế. Cái này dành cho việc cấp từ các cuộn dây đến máy in.

Hướng dẫn in

Bạn cần nam châm Neodymium dạng vòng có lớp phủ chrome hoặc niken phù hợp: lỗ trong 4mm, đường kính ngoài 10mm, chiều cao 6mm. Đây là loại nam châm tiêu chuẩn phổ biến.

Tôi đã dùng nhiệt độ cao hơn 5 độ C đối với PETG để lớp in bám tốt và bám vào bàn in. Tôi cũng tăng hệ số đùn lên 1.05.

Làm sạch mô hình sau khi in để ống và nam châm được lắp chắc chắn. Bạn có thể thay đổi kích thước trong tệp Fusion với các tham số (có, tệp Fusion có tham số) hoặc thay đổi kích thước một chút trong Prusa-Slicer.

Làm vát cạnh ống một chút ở bên ngoài để dễ luồn ống vào vòng nam châm hơn. Đừng làm sạch lỗ bên trong nam châm, nó sẽ làm hỏng nam châm, nó rất giòn và sẽ bắt đầu bị oxy hóa neodymium nếu không có lớp phủ bảo vệ.

Trước khi lắp hoàn toàn nam châm vào nắp, hãy kiểm tra xem chúng có hút nhau không (nghe có vẻ ngớ ngẩn, nhưng điều đó sẽ xảy ra). Nam châm không nên lồi ra khỏi nắp, mà phải bằng phẳng, để bạn có lực hút nam châm mạnh và một số bảo vệ nam châm khi đặt chúng lại với nhau.

Thay đổi lần cuối:

Thêm đường kính trong bổ sung cho ống trên đối với phần gần nam châm. Vì một lý do nào đó, đường kính trong nhỏ hơn ở phần đó của bộ phận in (nơi phần ngoài lớn hơn). Tôi nghĩ điều này có liên quan đến lực tác động lên nhựa khi nguội đi.

Cũng đã thêm cài đặt dự án slicer.

Ngày 13-2-2021: Đã thêm tệp Fusion 360 có tham số.
