Rotary Flexture Gripper (FTC intake) – Tay gắp flexture dạng sao 2 nhánh

Tác giả Samgd14_1661242

Lượt tải
35
Lượt coi
216

File 2 76,6 KB

  • RotaryFlextureGripper_FTC_1777723482.stlSTL · 26,8 KB
  • RotaryFlextureGripper_FTC_1777723482.stepSTEP · 49,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

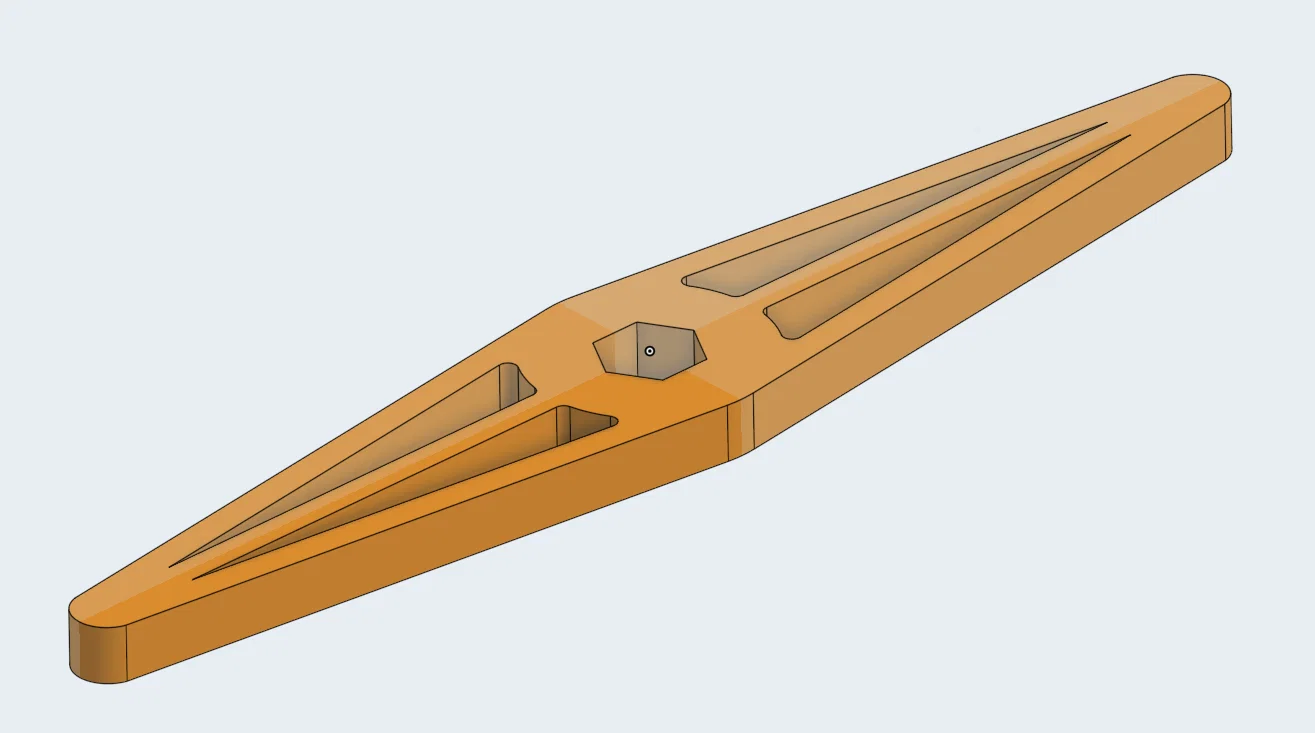

Phần tử intake dạng sao 2 nhánh, có thể gắp game piece cực kỳ ổn định ở cả tốc độ thấp lẫn tốc độ cao.

Thiết kế cho cuộc thi 2024 FIRST Tech Challenge.

Được tạo trong sự kiện Robot in 30 Hours tại Université de Sherbrooke.

Dài khoảng 70mm, có lỗ lục giác (hex bore) 5mm để lắp.

In bằng TPU, khoảng 90A durometer.
Đầu phun 0.4mm, chiều cao lớp 0.2mm.
Các nhánh nên in toàn perimeters, không cần infill luôn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
76,6 KB
File lớn nhất
49,8 KB
