Bộ kit TPU “Jeno 7” (high tilt cine camera plates)

Bộ kit này được thiết kế cho khung Jeno 7" frame dùng high tilt cine FPV camera plates (xem file dxf 8mm), để in bằng TPU (có thể chạy với filament khác, nhưng mình khuyên dùng loại mềm/flexible).

Với bộ kit này, bạn sẽ có cách để gắn gọn gàng và chắc chắn:

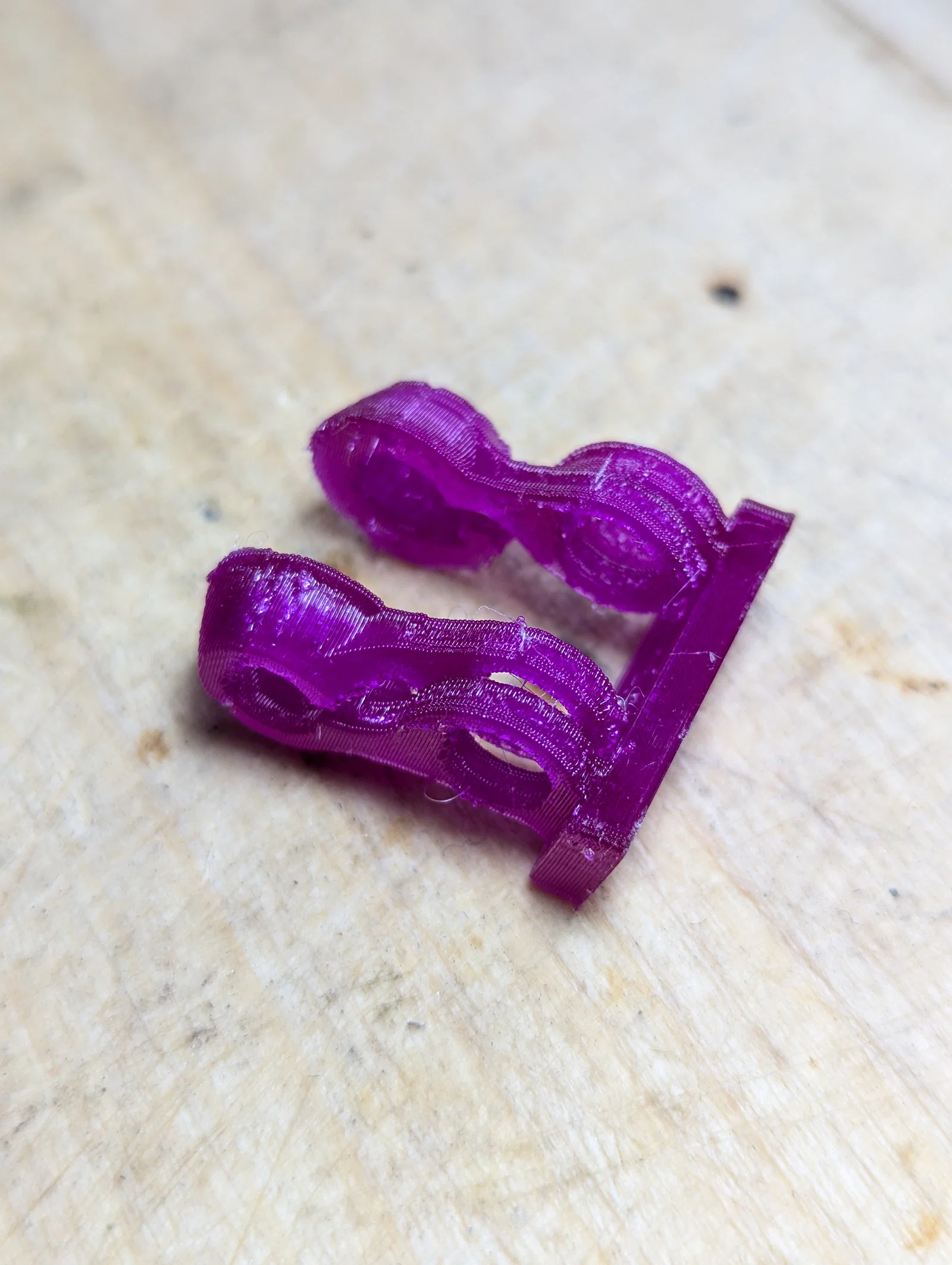

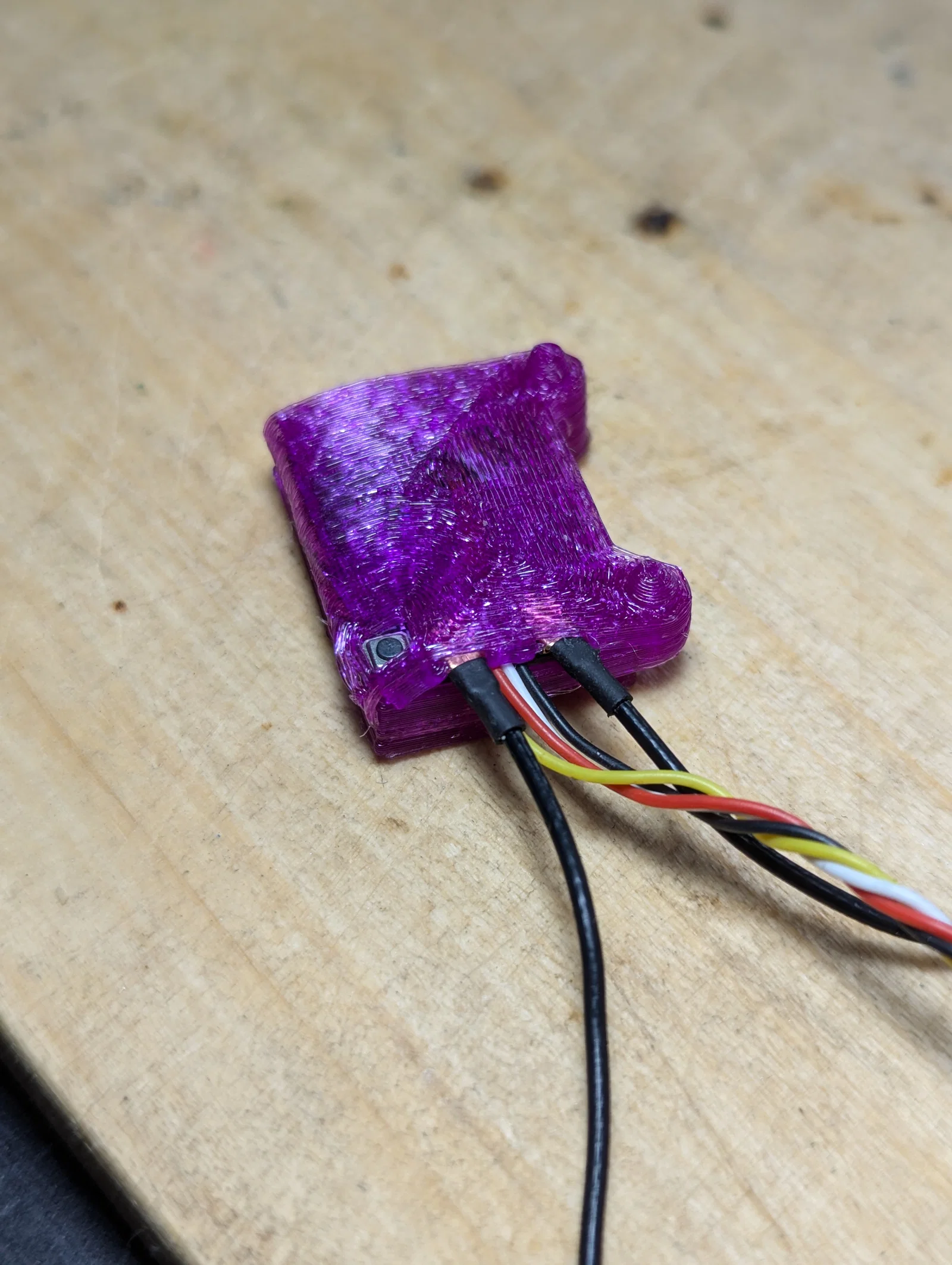

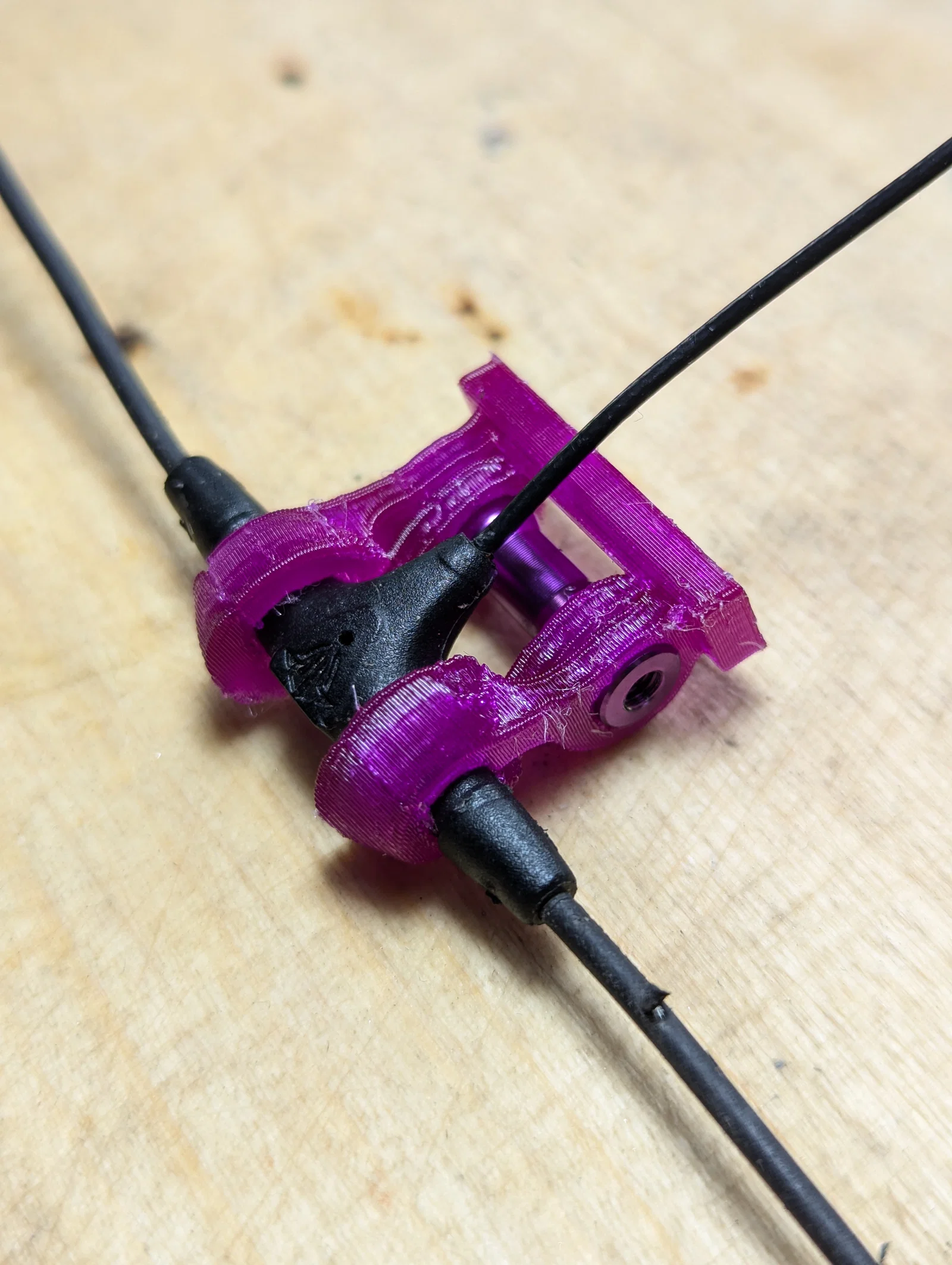

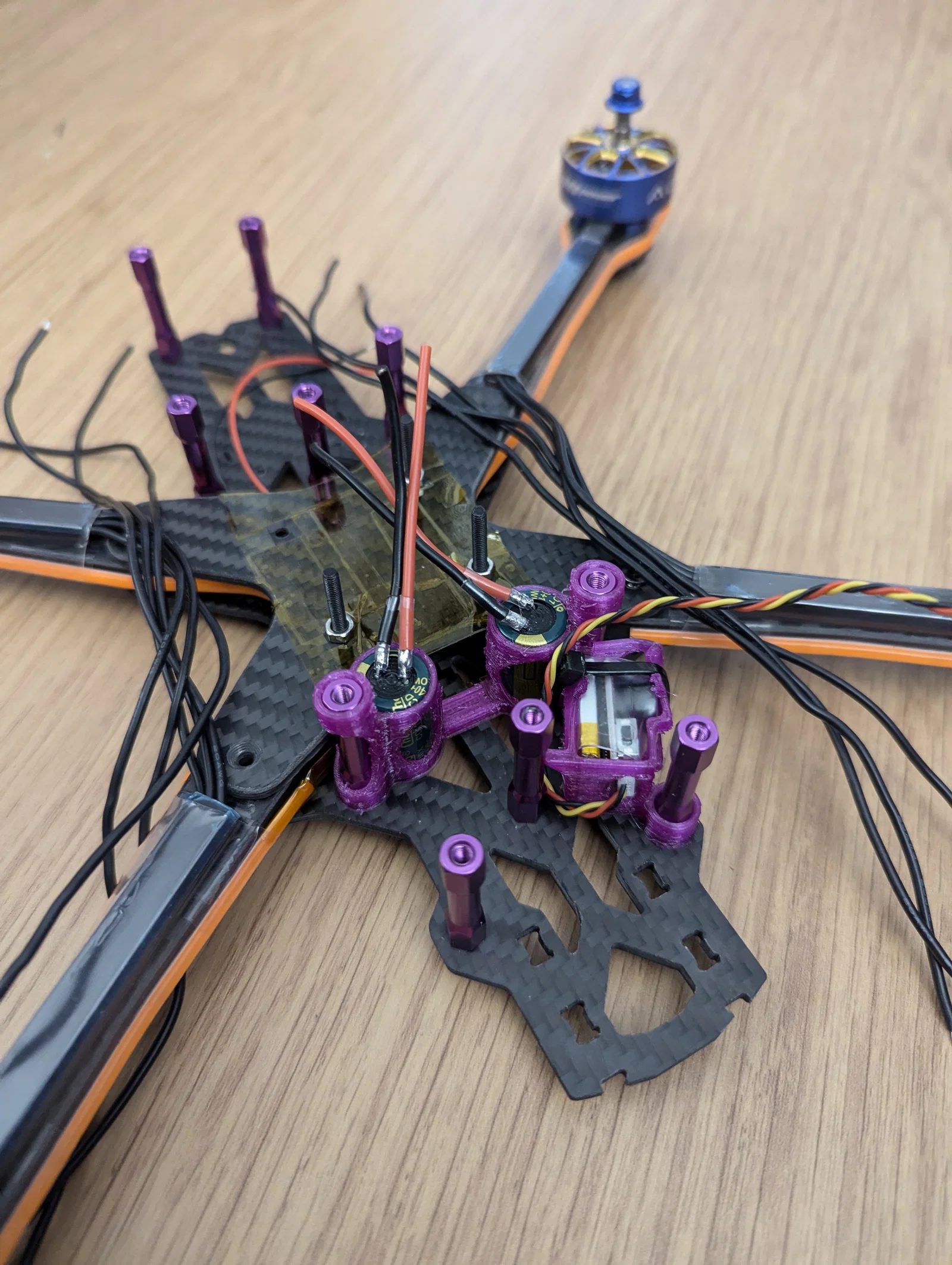

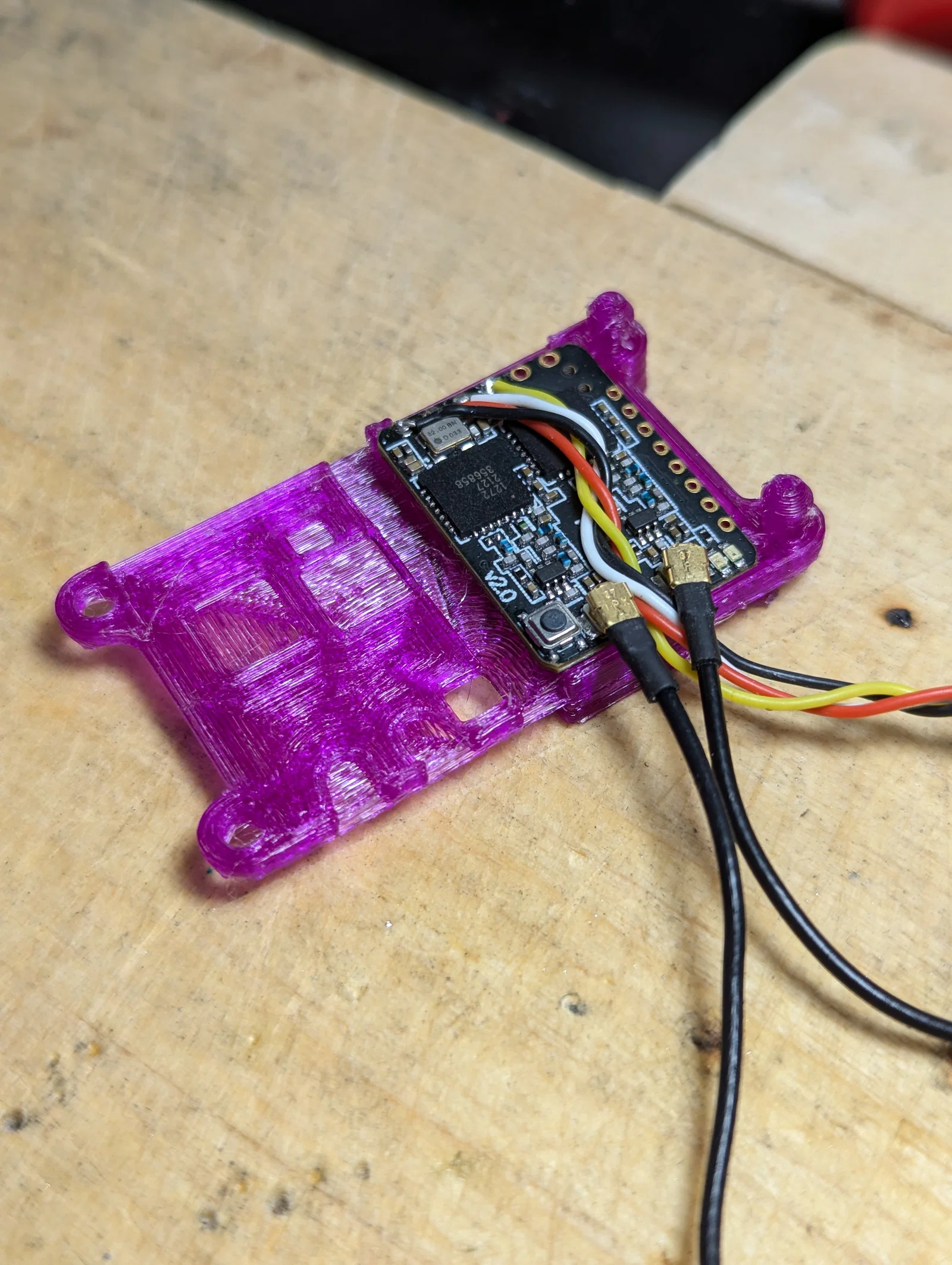

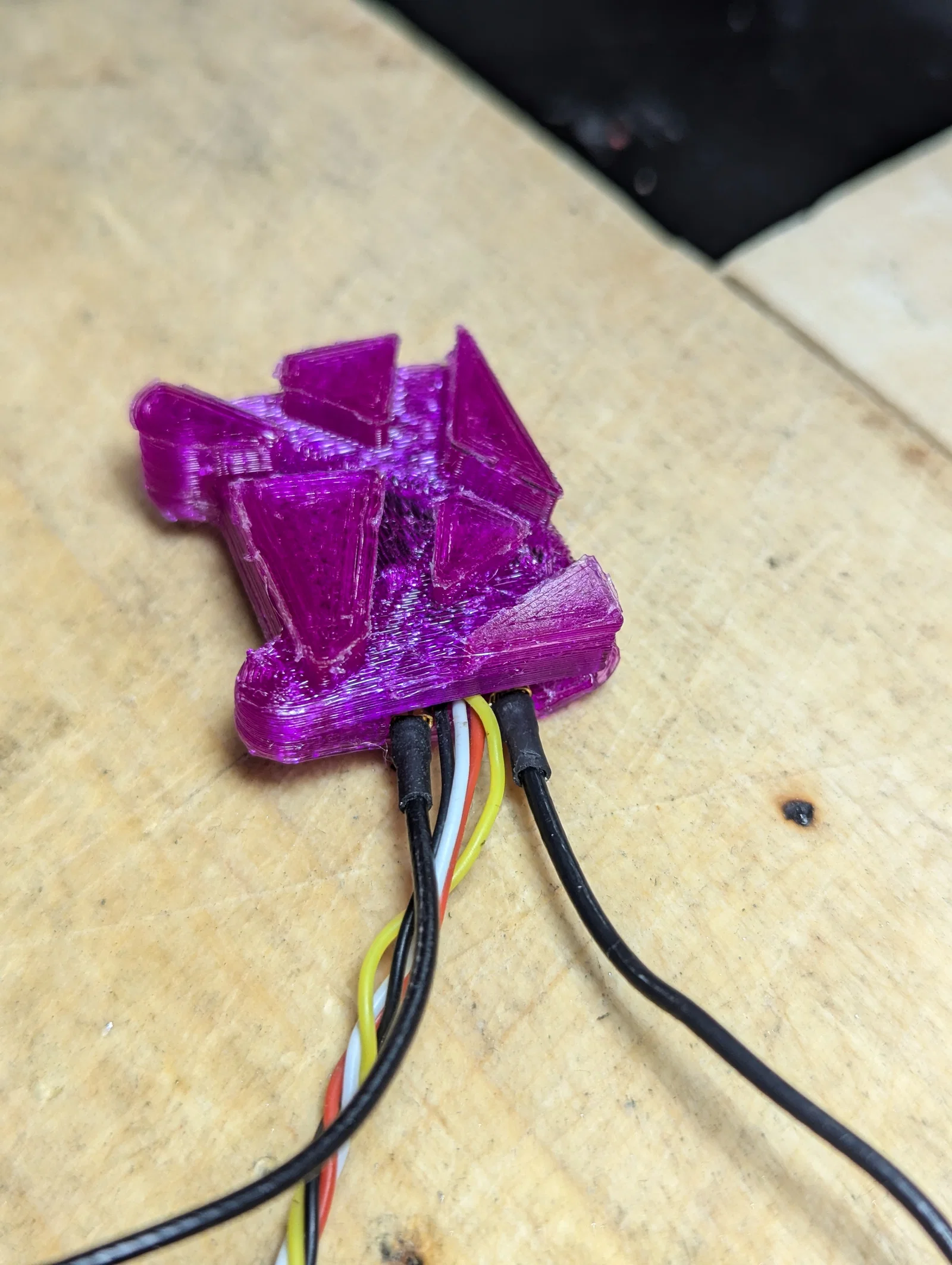

• 1 bộ thu TBS Crossfire nano diversity RX và 2 anten Immortal-T (1 dựng dọc & 1 nằm ngang) ở phía trước khung, nằm giữa và xung quanh các FPV camera plates (high tilt cine plates)

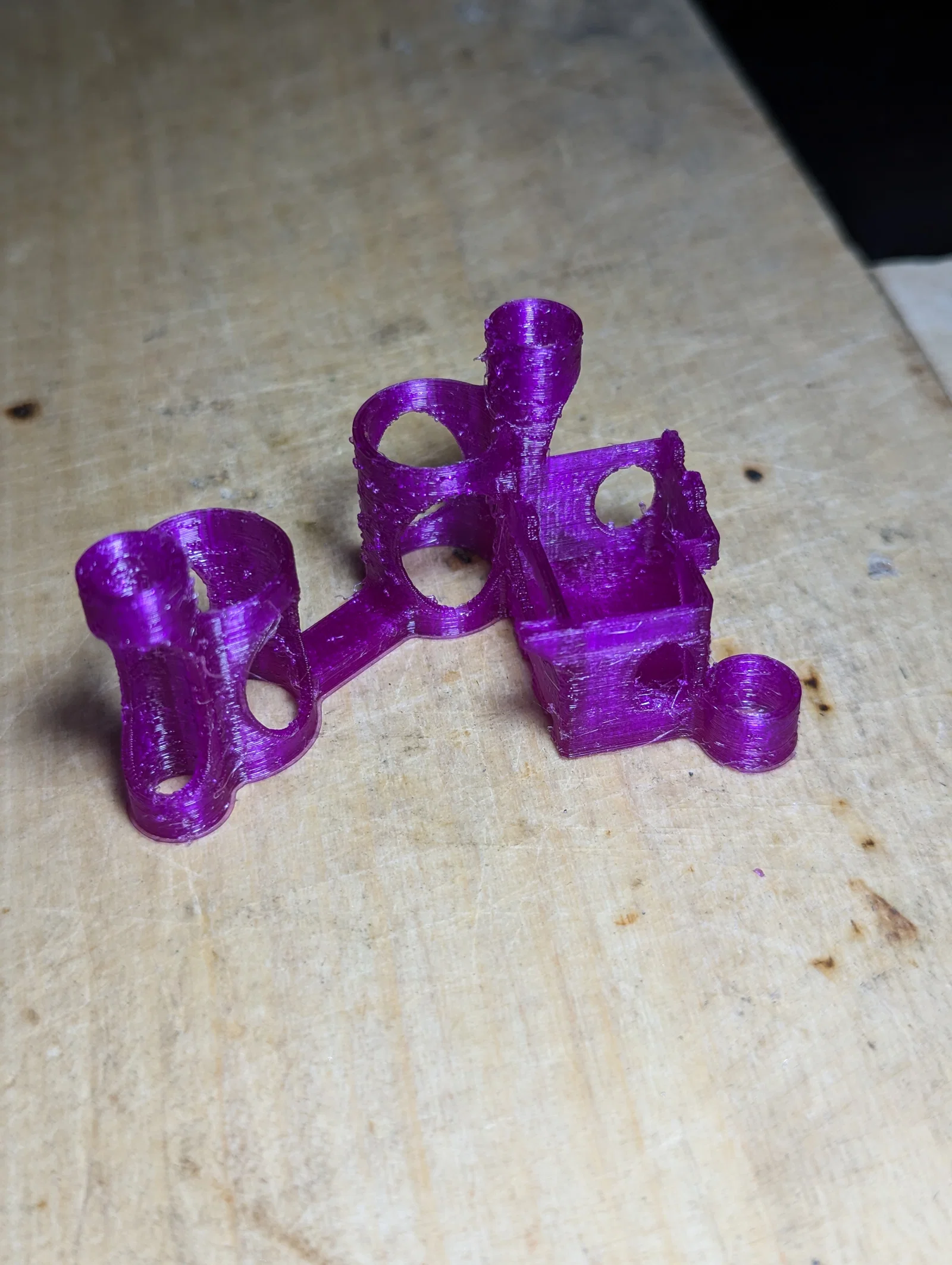

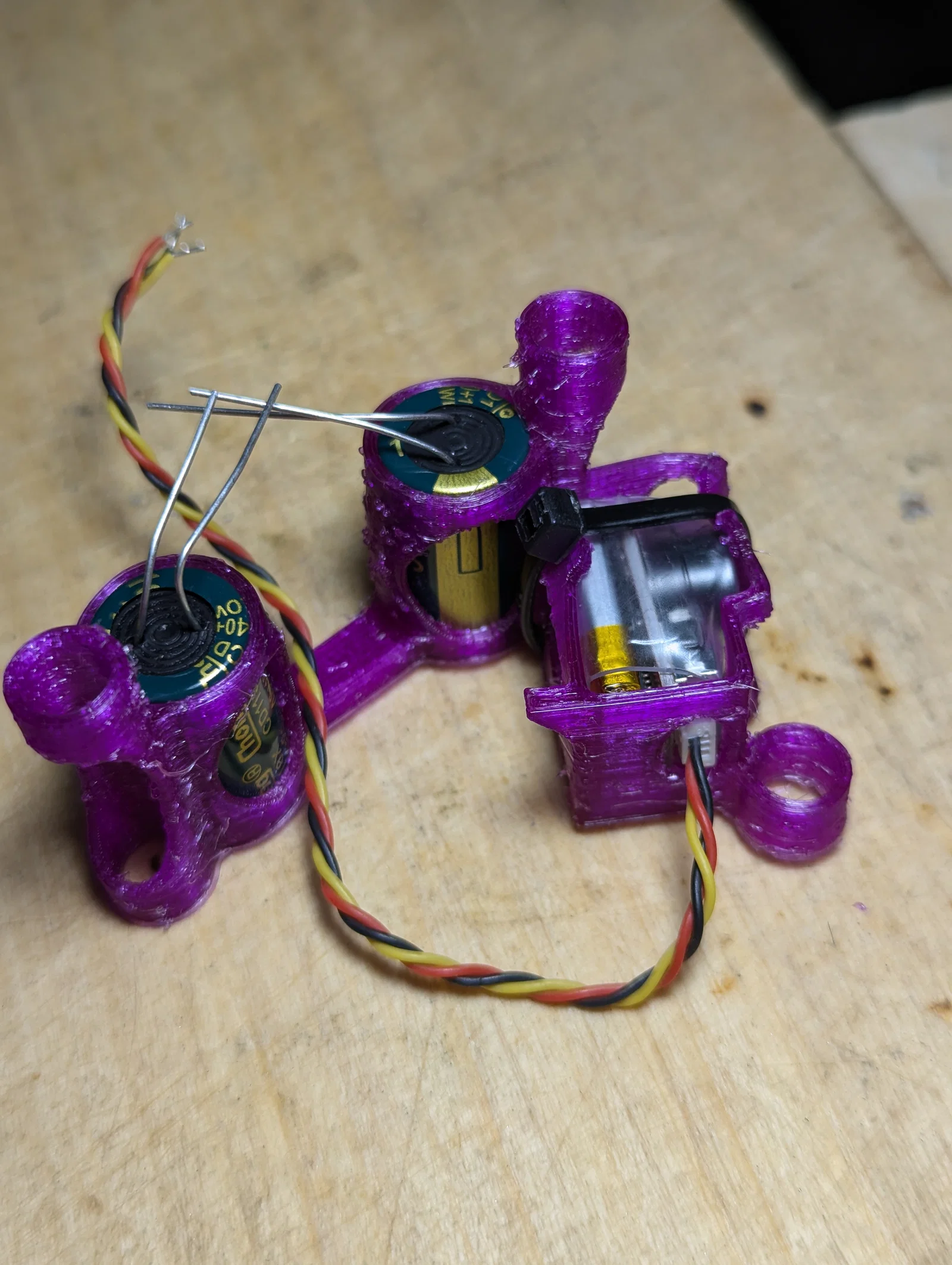

• 2 tụ 100uF 35V (tối đa 6S) ngay phía trước stack
• 1 Vifly Finder 2 gắn phía trước bên trái khung, ngay cạnh các tụ. Ngàm này giúp nghe được âm báo dù quad đang nằm tư thế nào trên đất, cũng giúp thấy LED báo động khi trời tối, và bấm nút khá dễ khi bay xong

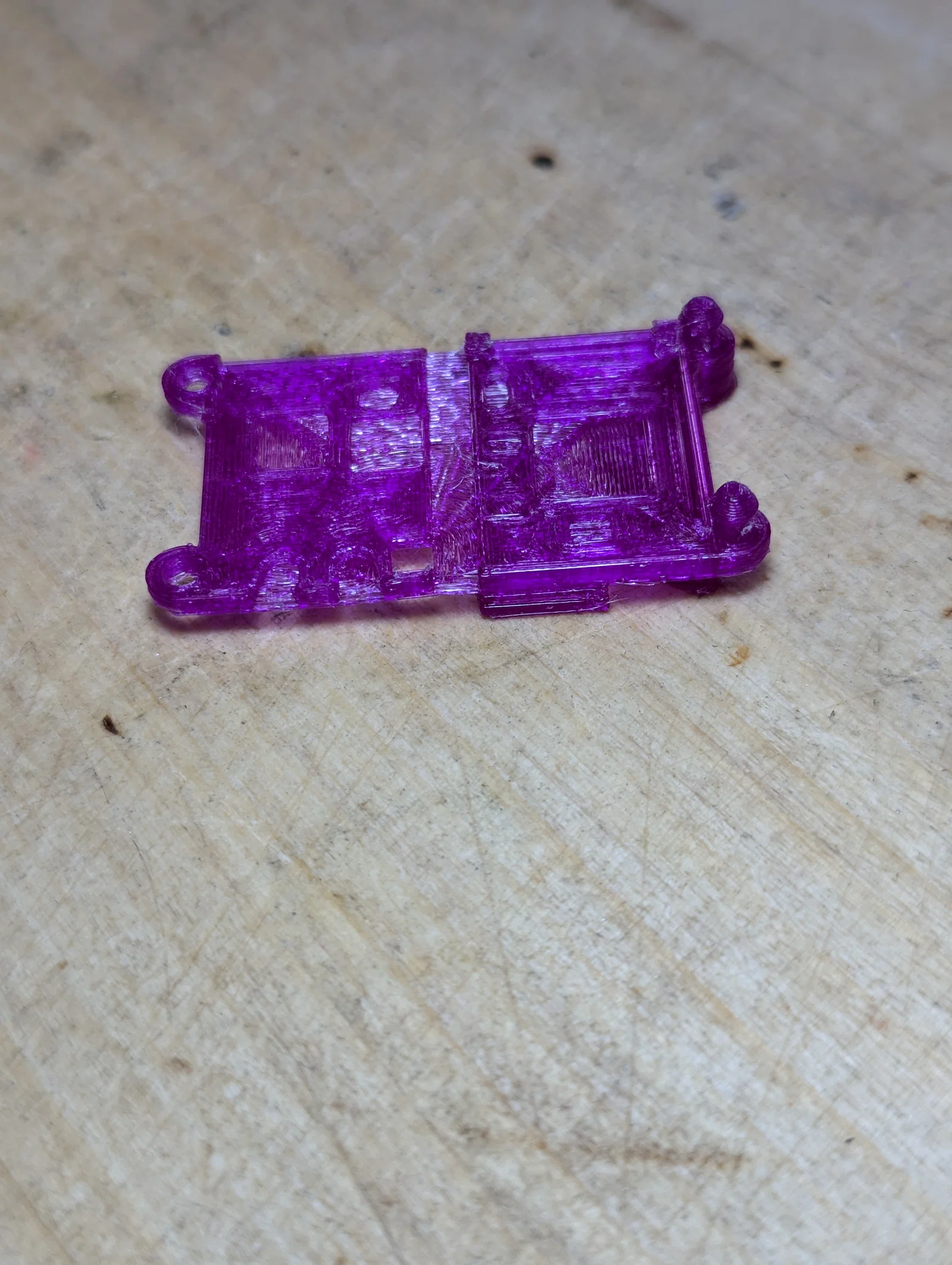

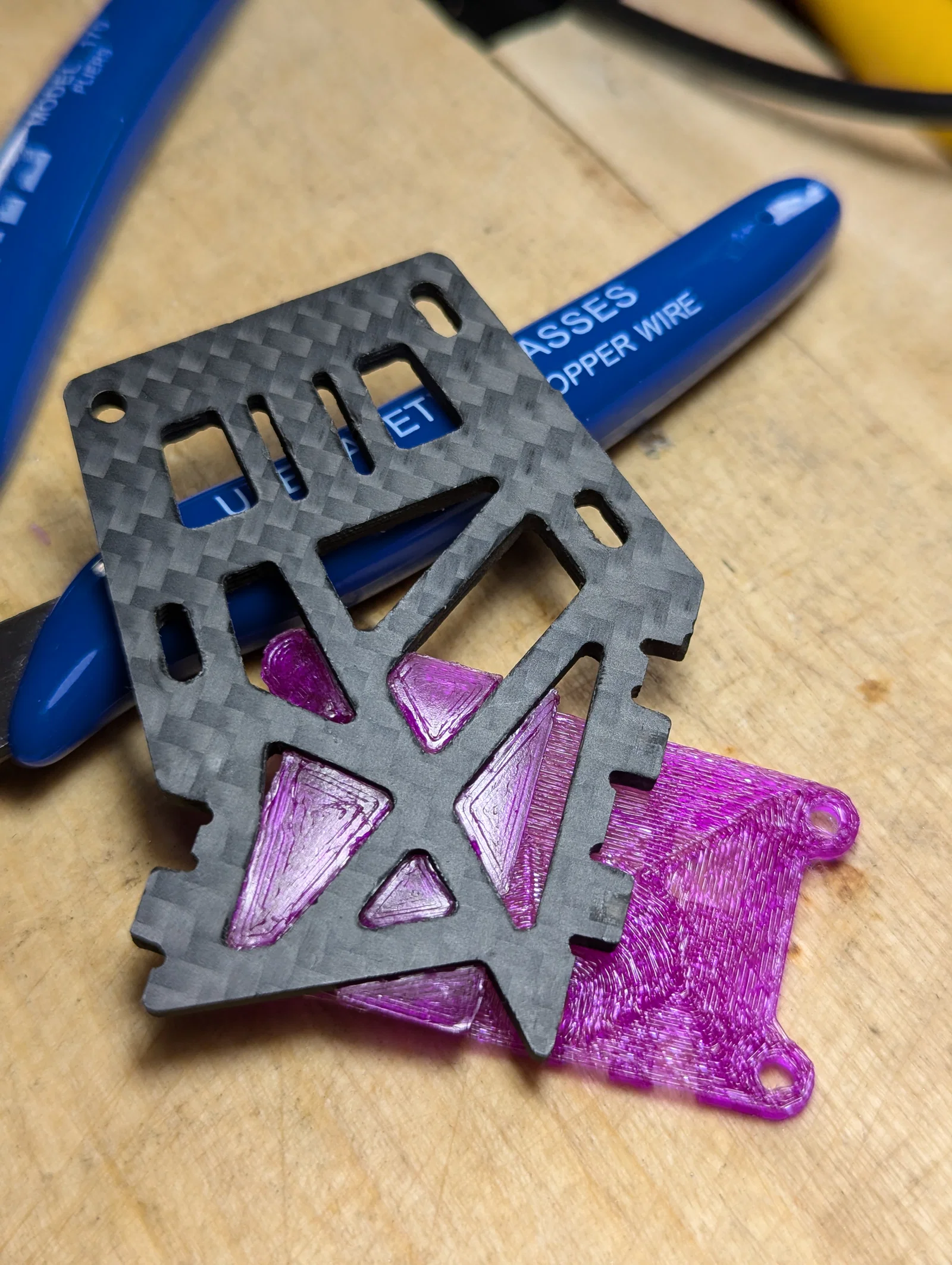

Mình cũng đã thiết kế một vừa khít với khung này.

Mình thiết kế các món này với vài tiêu chí:

• lắp đặt dễ và gọn (chừa không gian cho linh kiện khác)
• độ bền/độ chắc: không nên dễ gãy hay rung lắc khi quad đang bay và nhào lộn
• nhẹ nhất có thể, nhưng vẫn đảm bảo 2 tiêu chí trên

Lưu ý quan trọng: Bộ kit này được thiết kế cho kiểu standoff như thế này. Nếu bạn gửi mình kích thước của loại standoff khác, mình có thể cân nhắc chỉnh lại thiết kế để phù hợp.
