Tray bàn phím DOIO Megalodon 30% (macro pad)

Đây là một cái tray để đặt DOIO Megalodon 30% macro pad (“em quái vật” này)

Phần đáy của macro pad là acrylic trong để khoe hệ LED được gắn bên trong. Cái tray này lý tưởng nhất là in bằng PETG translucent, và các thiết lập trong file 3mf sẽ phản ánh điều đó.
Các hốc ở mặt trước của tray được thiết kế để gắn nam châm 10mm x 2mm, và bên dưới cũng có các hốc để dán chân chống trượt hoặc làm hệ xếp chồng (phần này mình vẫn chưa nghĩ ra thiết kế).

Kế hoạch của mình là đặt macro pad phía sau bàn phím chính, và kê cao lên để nó khớp với chiều cao cũng như góc nghiêng keycap của bàn phím.
Hình chụp bản in (bằng PLA đen) là một bản prototype cũ, chưa có hốc nam châm hay hốc chân đế, và các phần khoét USB hơi lệch (đã sửa trong các file model được cung cấp).

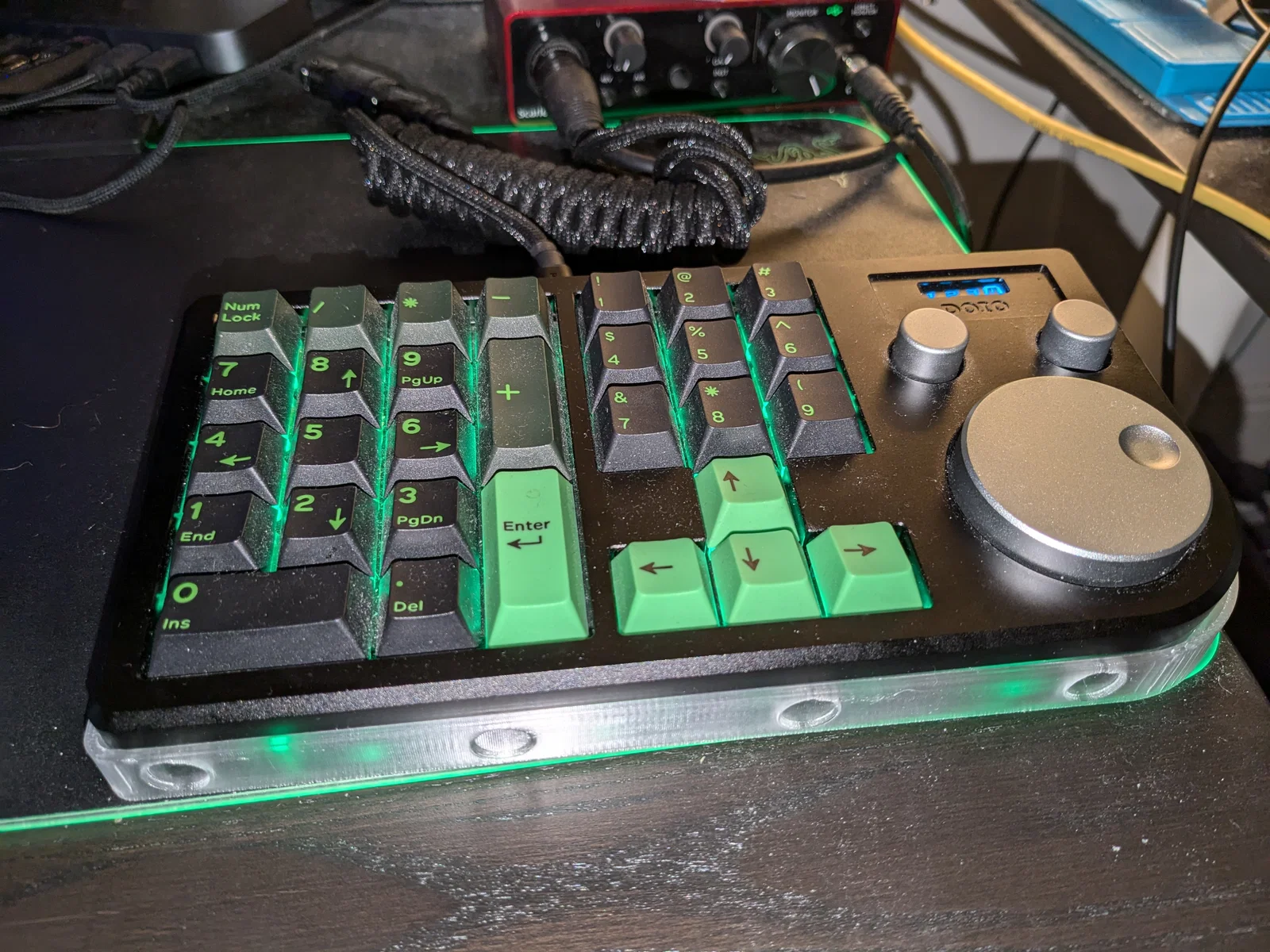

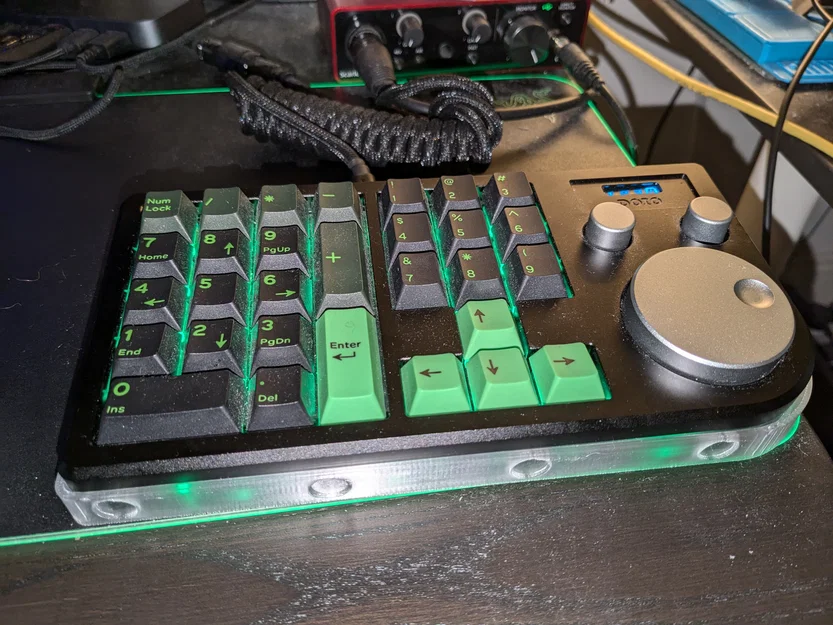

Edit: Hình mới cho thấy độ vừa khít và LED xuyên qua phiên bản PETG. Mong mọi người thông cảm vì bàn phím hơi bụi!

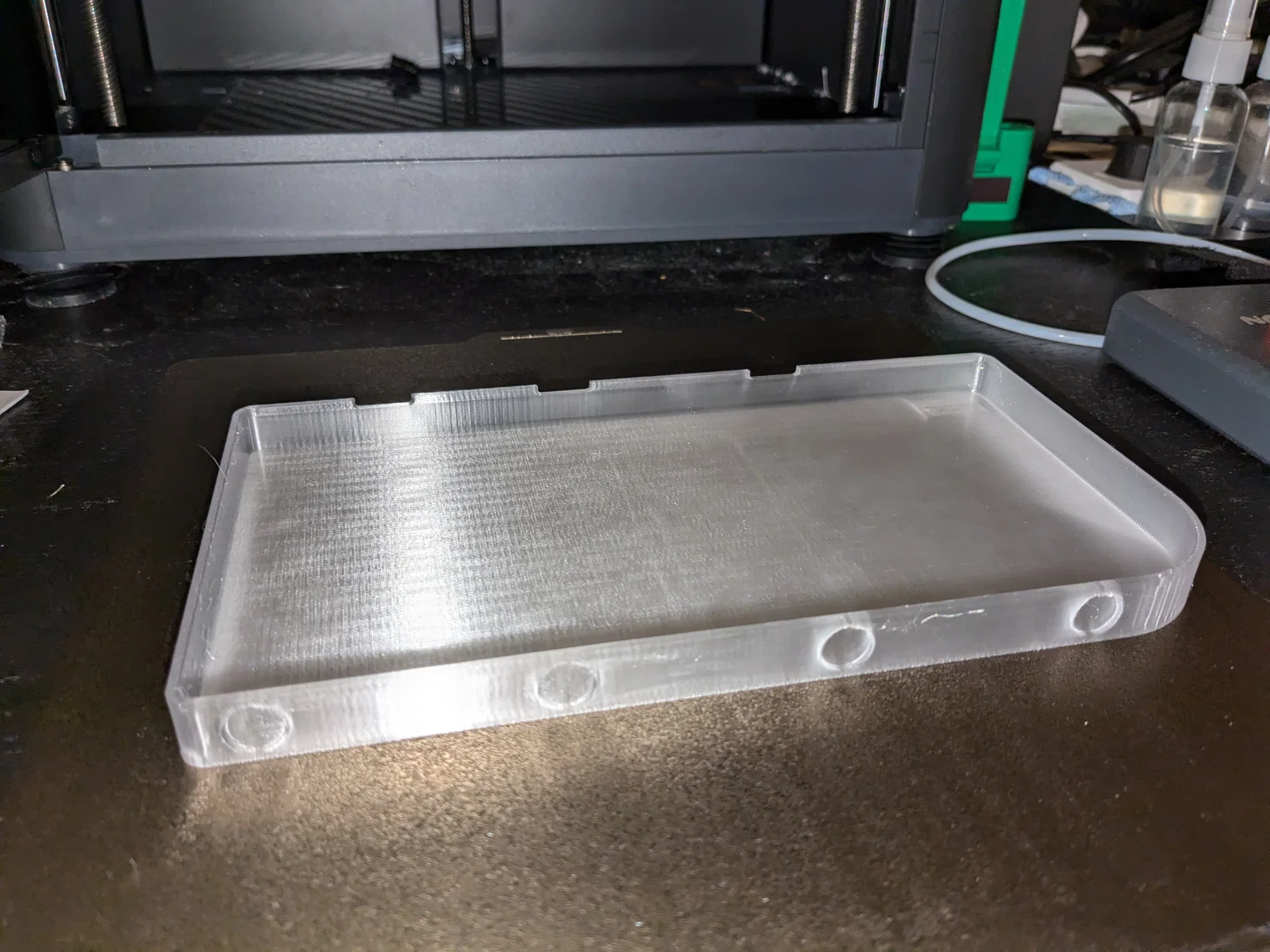

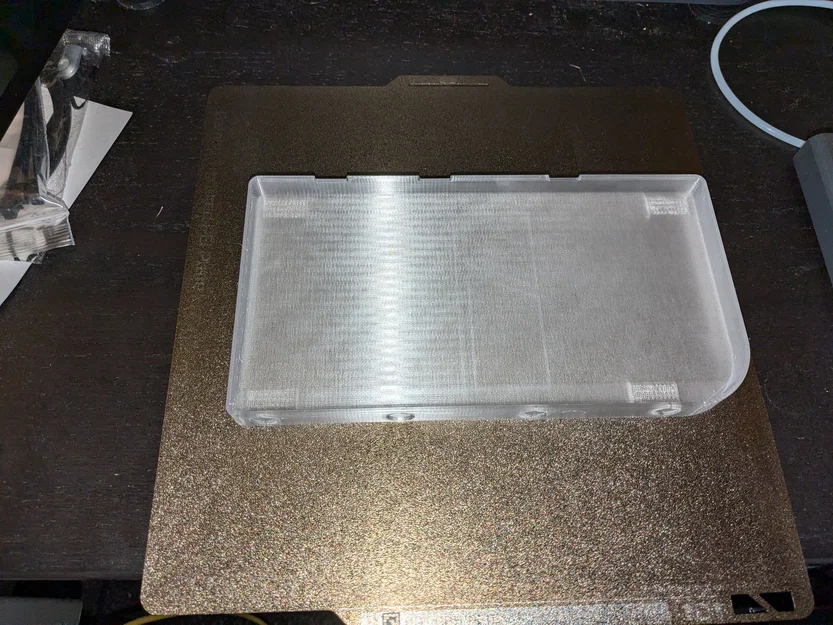

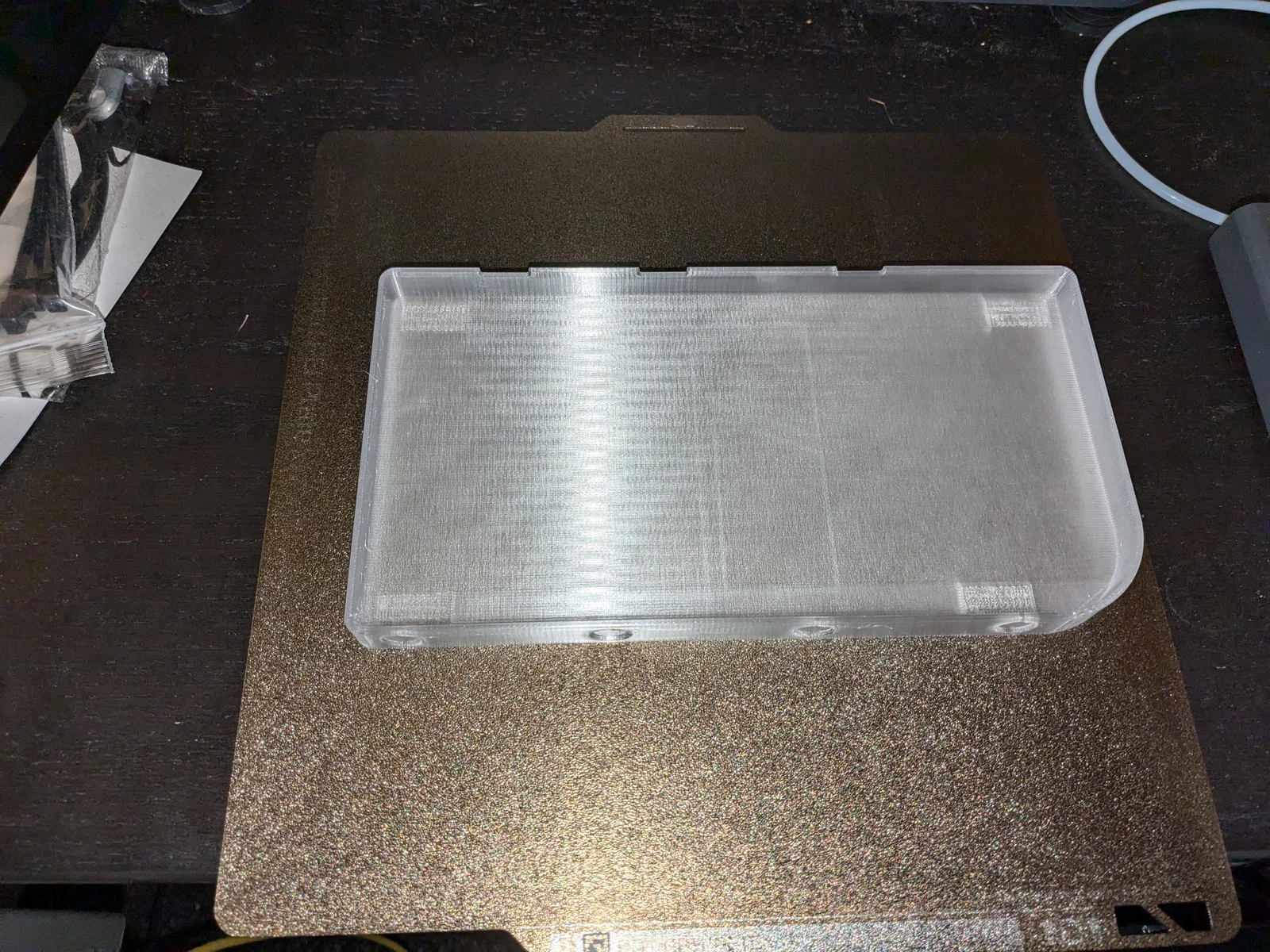

Sau khi in bằng PETG trong mờ, mình thấy thành phẩm ra khá ổn.

Mình dùng các setting sau để in:

Quality:
Layer Height (all layers): 0.1mm
Line width: 0.42mm trên tất cả các lớp (hướng dẫn ghi 0.5, nhưng mình cần 0.42 để giữ phần lưng cho nam châm không bị thủng)

Strength:
Wall loops: 1
Top shell layers: 0
Bottom shell layers: 0
Sparse infill density: hướng dẫn ghi 100%, mình dùng 95% và chọn pattern “Aligned Rectilinear”

Speed: set tất cả tốc độ về 20mm/s, trừ travel speed thì để 500mm/s

Chỉnh thêm các mục sau cho filament:

Flow Ratio: 1.1
Trong tab cooling, chỉnh min và max fan rates về 0

Tất cả thông tin về in PETG translucent này mình lấy từ guide của Bambu Lab.

Lưu ý: In theo kiểu này sẽ rất lâu. Bản của mình mất 22 giờ 18 phút.
