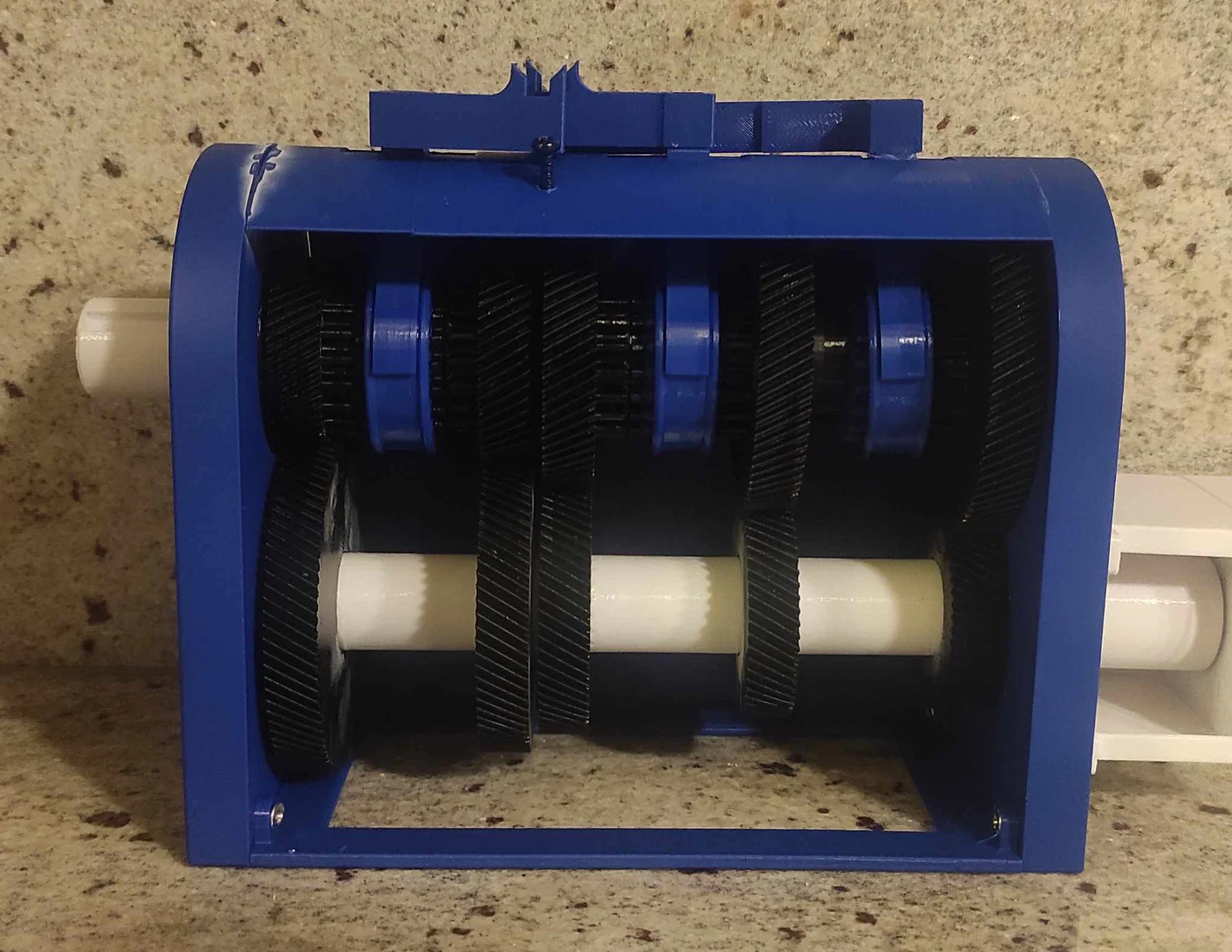

Mô hình hộp số sàn (Manual transmission model)

Mình tình cờ thấy mẫu hộp số sàn của Mcchat, nhưng mình không làm cho nó chạy ổn được vì dung sai (tolerance) của chi tiết shift sleeve bị quá khít. Mình đã chỉnh lại để in ra chạy ngon trên Prusa MK4 với PLA.

Yêu cầu thêm cho phần lắp ráp:

• 7 vít 3x10mm
• 4 vòng bi size 6004, 20 x 42 x 12. Có file STL miễn phí trên Thingiverse theo link này: https://www.thingiverse.com/thing:4821342 (in 4x 6004 minTol với layer height 0.10 mm bằng PLA và bôi trơn bằng cách cho bất kỳ loại lubricant bạn thích vào ống tiêm rồi dùng kim nhỏ)

Lắp ráp:

1. dán 5 bánh răng input, ví dụ “1 gear ip” = bánh răng số 1 phía input, lên input shaft. Nhớ cẩn thận đừng nhầm input shaft và output shaft cũng như các bánh răng về sau. Input shaft có 5 vị trí để dán bánh răng. Các vị trí này được đánh dấu bằng các vết lõm nhỏ ở mặt ngoài của trục.
2. trượt các bánh răng output ("1 gear op" = bánh răng số 1 phía output) vào output shaft, đảm bảo thứ tự bánh răng và vị trí tương đối của chúng là đúng. Dựa theo hình, hoặc kiến thức sẵn có của bạn về hộp số sàn (manual transmission), để kiểm tra cho chắc.
3. ghép mỗi bánh răng output với một “synchro ring (print 5 times)”. Bánh răng output và synchro ring phải nằm sát cạnh nhau, chỉ chừa một khe nhỏ nhìn thấy được.
4. lắp out4-out5-spacer vào giữa gear 4 và shift sleeve trên output shaft. xem hình.
5. lắp out2-out3-spacer vào giữa gear 2 và gear 3 trên output shaft. xem hình.
6. canh thẳng hàng và dán 3 hub và "shift sleeves fixed" lên output shaft. Một vài bánh răng output sẽ không tháo ra được sau bước này, nên so với hình kỹ để chắc là không sai! Nhắc lại: output shaft có 3 vùng được đánh dấu để chỉ vị trí các hub cần gắn.
7. lắp 4 vòng bi in ra vào các lỗ tương ứng trên “input side housing" và “output side housing"
8. lắp cả hai trục vào vòng bi và cụm input/output side housing
9. lắp đủ 3 "shift fork" vào các shift sleeve. Độ khít nên hơi lỏng để output shaft và các bánh răng vẫn có thể quay độc lập với nhau.
10. phần hơi khó: đưa middle housing vào giữa hai side housing, đồng thời dẫn cả 3 shift fork đi qua các khe ở phía trên của middle housing.
11. dùng vít để bắt middle housing với các side housing,
12. lắp đủ 3 shift arm. Cái dài nhất điều khiển số 1; cái thẳng cho bạn chuyển giữa số 2 và số 3; còn shift arm thứ ba, cũng ngắn nhưng có đoạn bẻ cong, cho bạn chuyển giữa số 4 và số 5.
