Mô Hình Hộp Số Sàn

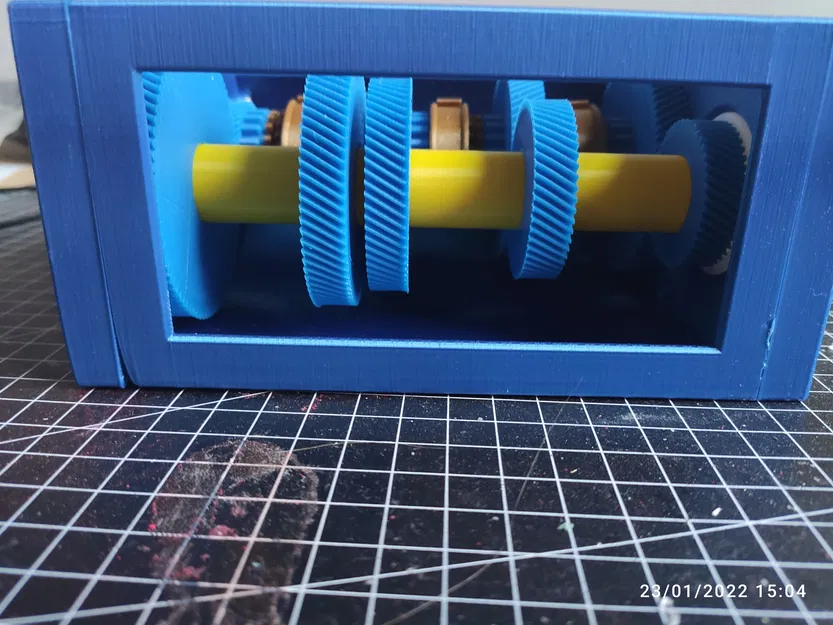

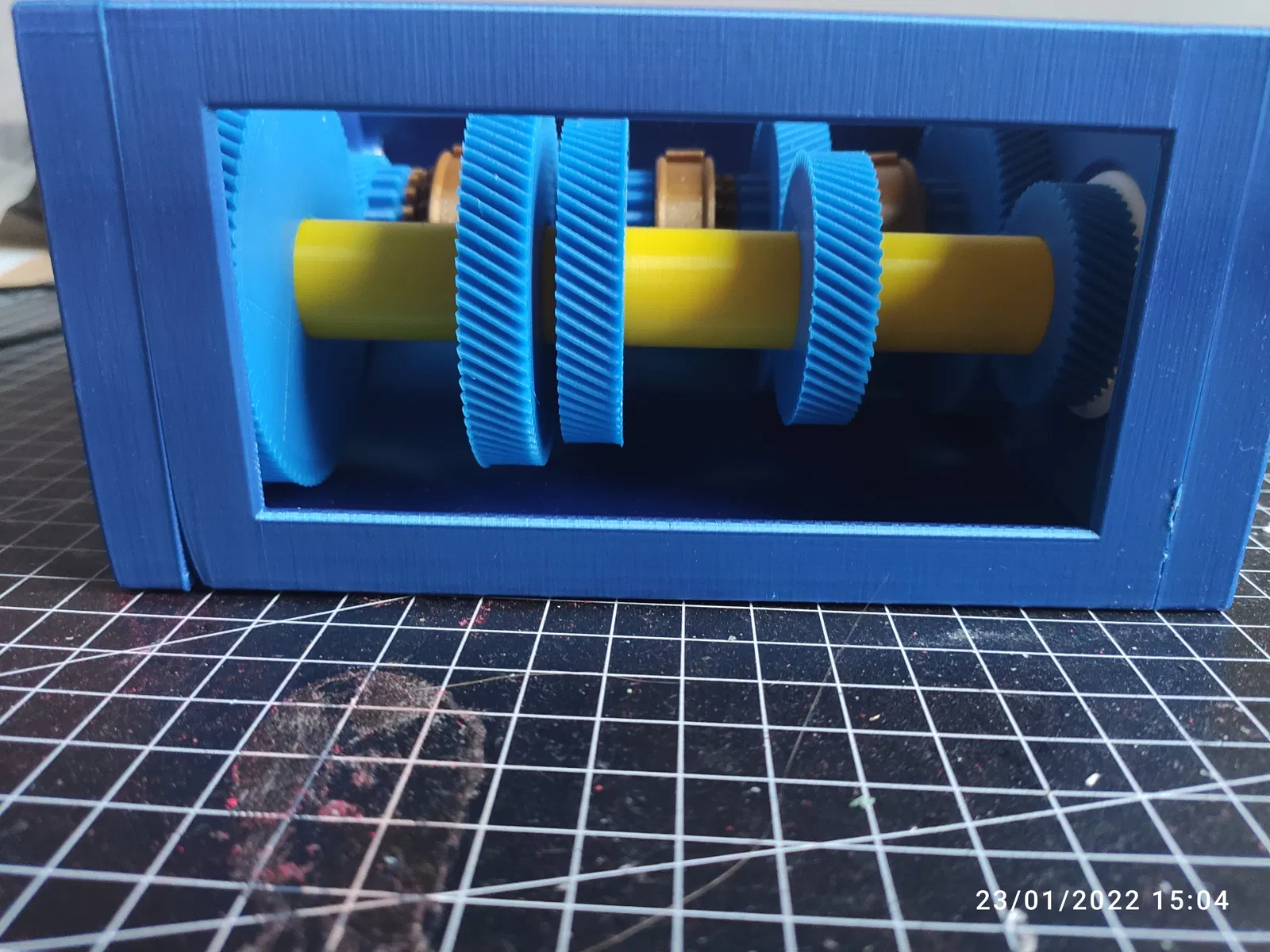

Ý tưởng của tui là để hiểu rõ hơn cách thức hoạt động của hộp số sàn bằng cách tự tay lắp ráp một mô hình. Mô hình của tui có 5 cấp số và một phần cắt lớn để mọi người dễ dàng quan sát cấu tạo bên trong.

Yêu cầu lắp ráp thêm: bốn vít 3x10mm và 4 vòng bi cỡ 6004, 20 x 42 x 12. File STL miễn phí có tại Thingiverse theo link này: https://www.thingiverse.com/thing:4821342

Cách lắp ráp:

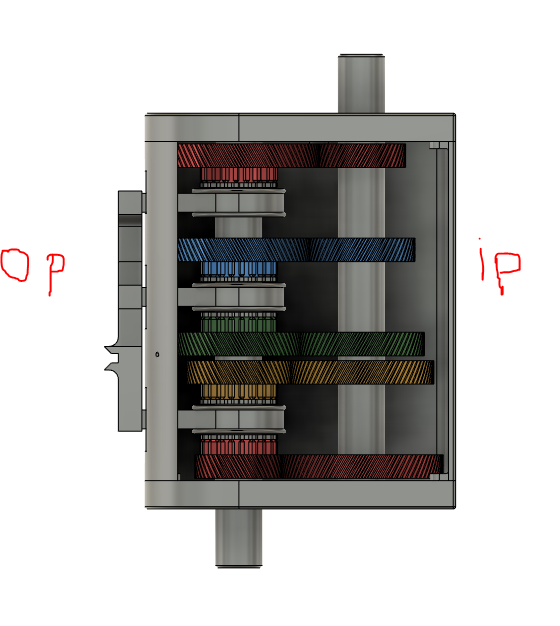

1. Dán 5 bánh răng đầu vào (ví dụ: “1 gear ip” = số 1 đầu vào) vào trục đầu vào. Cẩn thận đừng nhầm lẫn trục đầu ra và trục đầu vào, cũng như các bánh răng sau này. Trục đầu vào có 5 vị trí để dán bánh răng vào. Các vị trí này được đánh dấu bằng các vết lõm nhỏ bên ngoài trục.

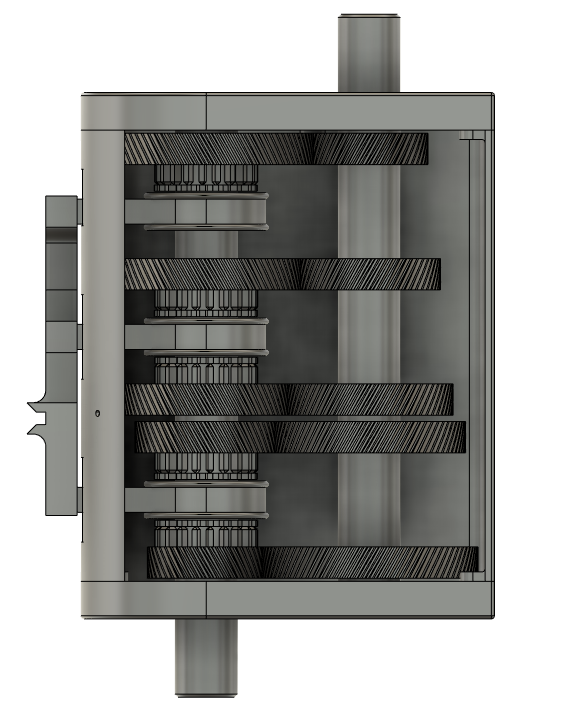

2. Trượt các bánh răng đầu ra (“1 gear op” = bánh răng đầu ra số 1) lên trục đầu ra, đảm bảo thứ tự các bánh răng và vị trí tương đối của chúng là chính xác. Hãy xem hình ảnh hoặc kiến thức của bạn về hộp số sàn để chắc chắn điều này.

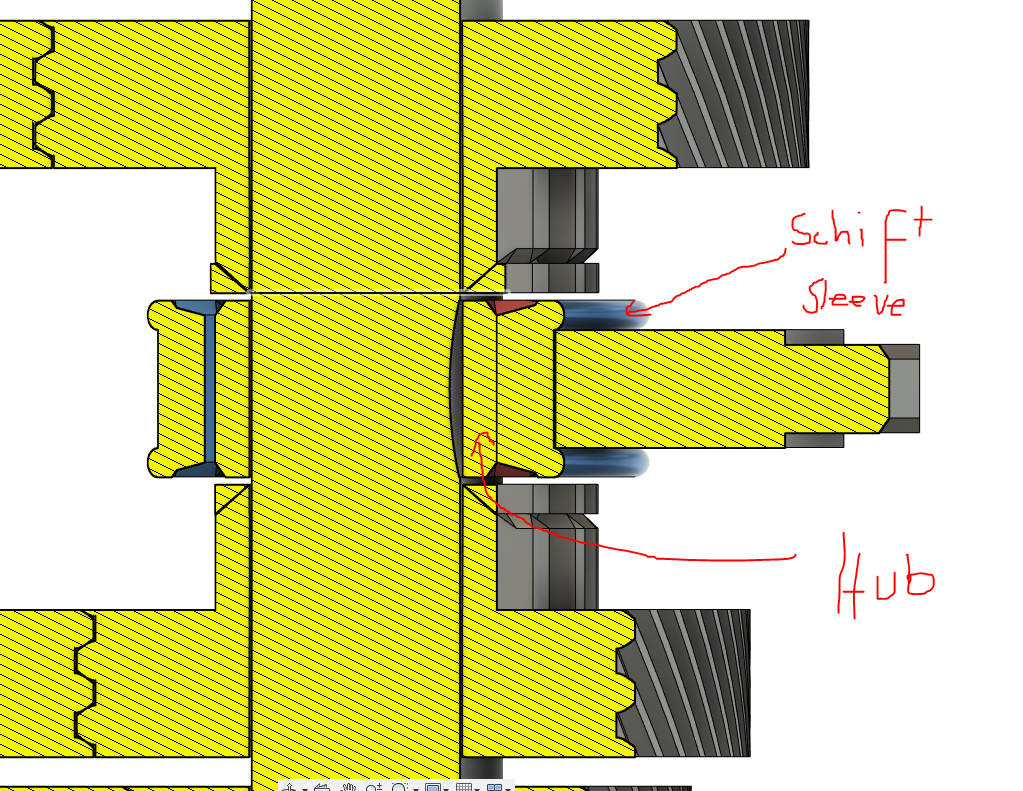

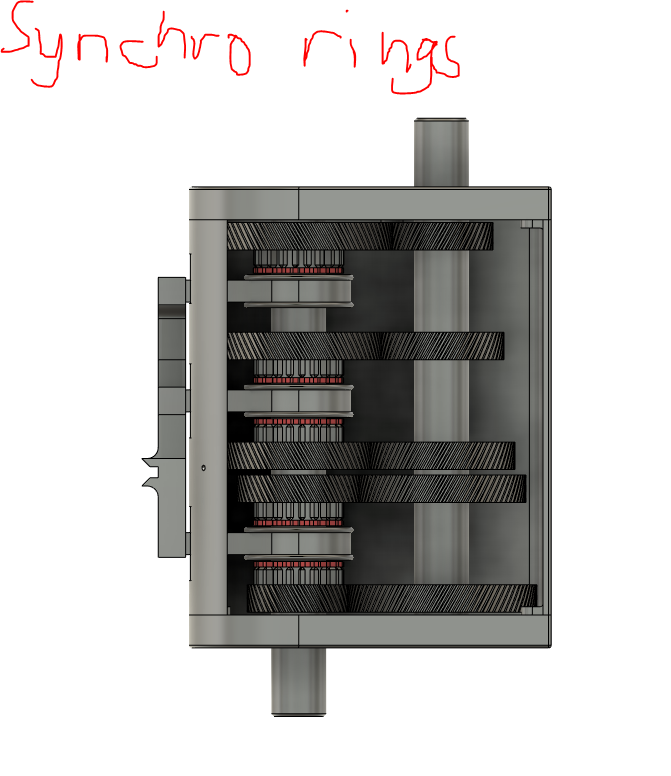

3. Ghép mỗi bánh răng đầu ra với một “vòng đồng tốc (in 5 cái)”. Bánh răng đầu ra và vòng đồng tốc phải đặt ngay cạnh nhau, chỉ có một khoảng trống nhỏ.

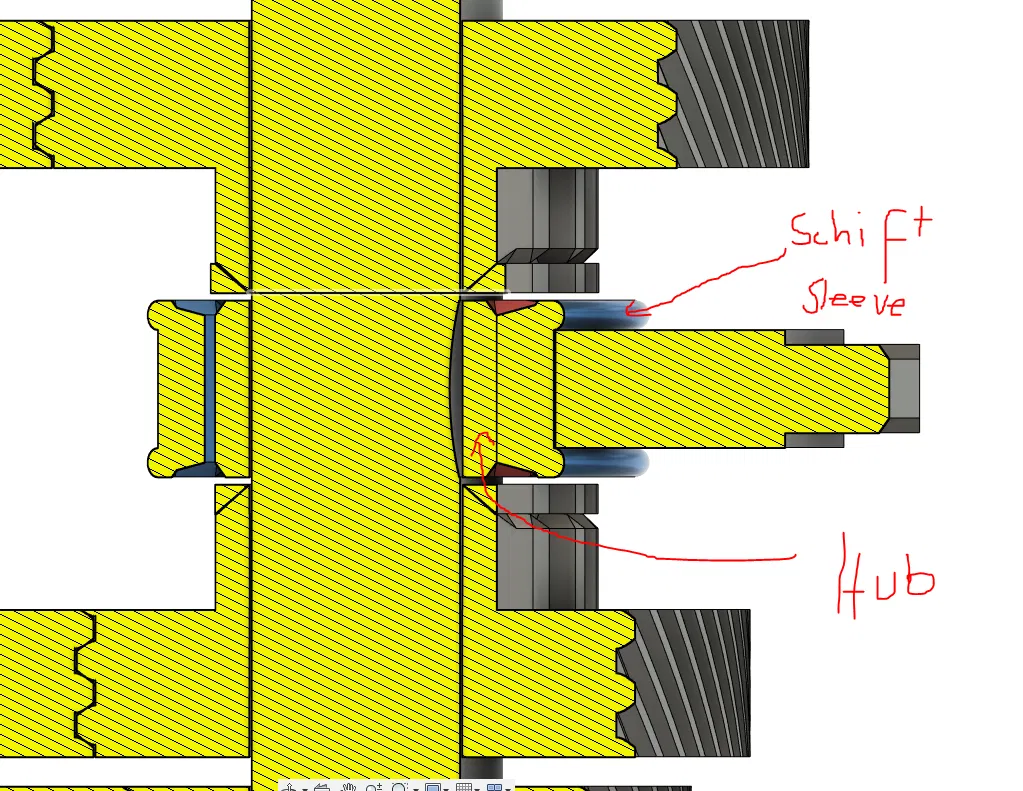

4. Căn chỉnh và dán 3 bộ khớp nối và “ống trượt số” vào trục đầu ra. Một số bánh răng đầu ra sẽ không thể tháo ra sau bước này, vì vậy hãy so sánh với hình ảnh để đảm bảo không có sai sót! Một lần nữa, trục đầu ra có ba vị trí được đánh dấu để chỉ ra nơi đặt các bộ khớp nối.
5. Lắp 4 vòng bi đã in vào các lỗ tương ứng trên “vỏ phía đầu vào” và “vỏ phía đầu ra”.

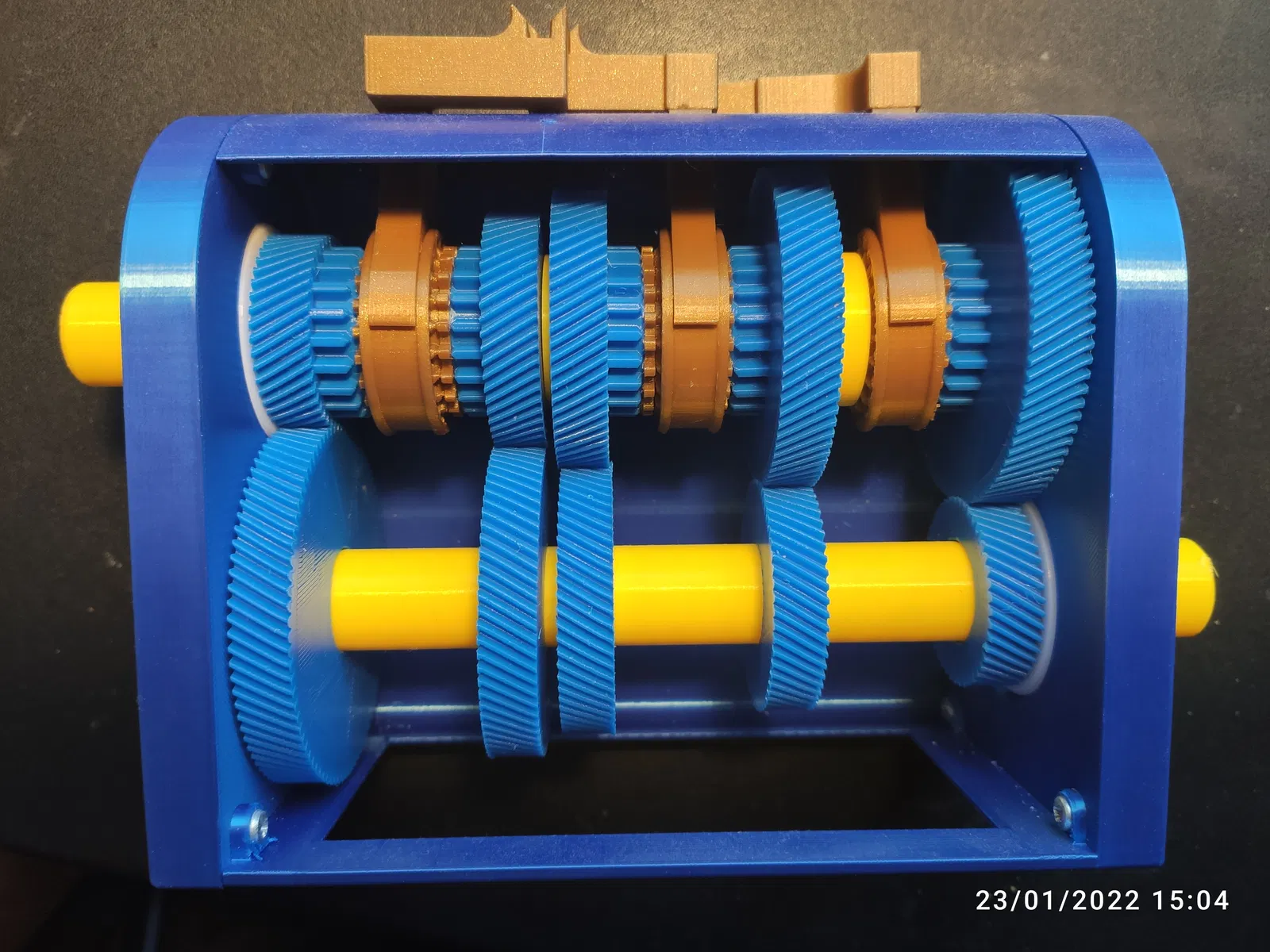

6. Lắp cả hai trục vào các vòng bi và vỏ phía đầu vào/đầu ra.
7. Lắp tất cả ba “càng cua số” vào các ống trượt số. Các khớp nối nên lỏng lẻo để trục đầu ra và bánh răng có thể quay độc lập với nhau.
8. Bước khó đây: Lắp vỏ giữa vào giữa hai vỏ bên, đồng thời luồn cả ba càng cua số qua các khe ở trên cùng của vỏ giữa.
9. Dùng vít để nối vỏ giữa với các vỏ bên.

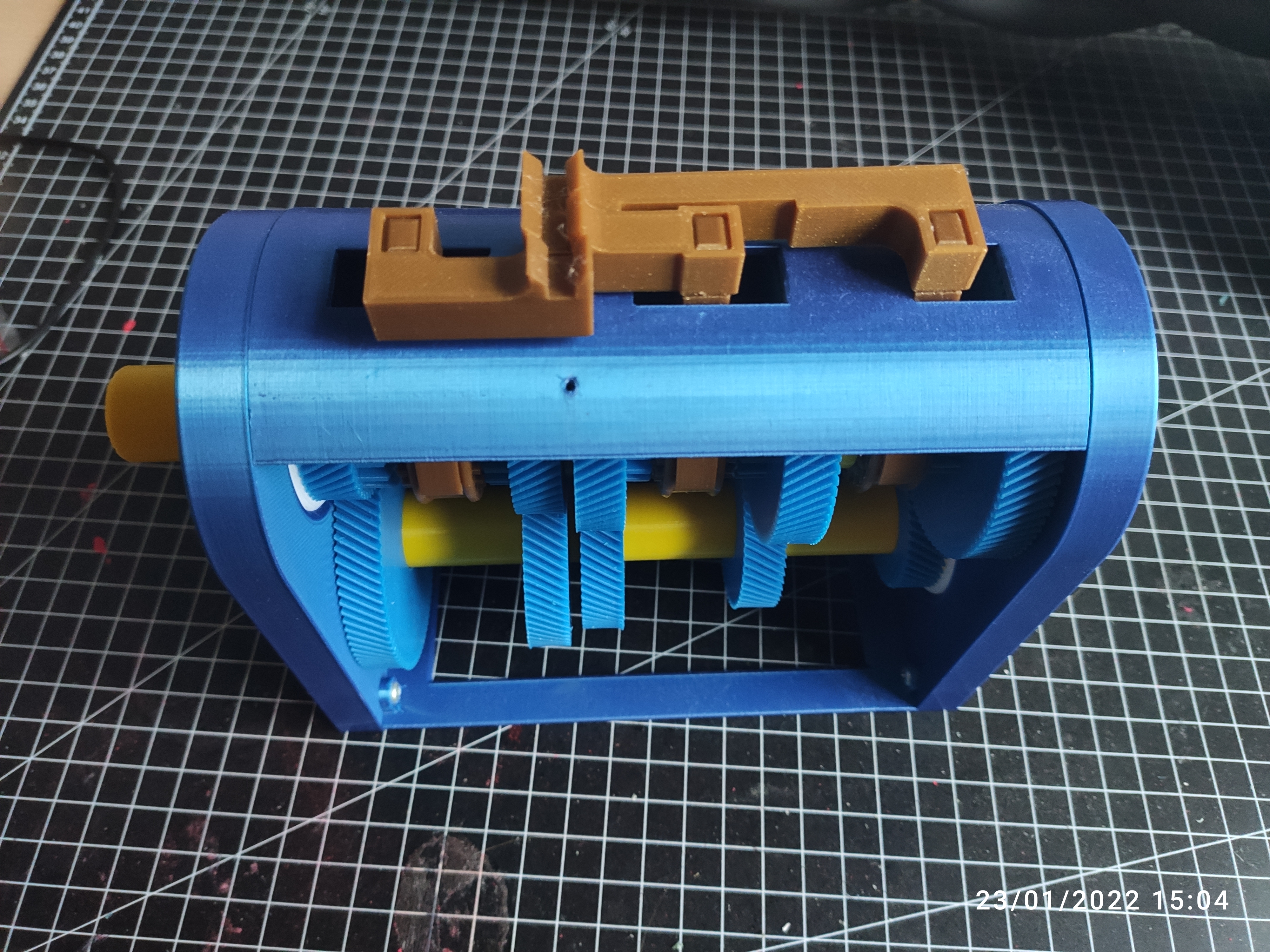

10. Lắp đặt cả ba cần sang số. Cần dài nhất chịu trách nhiệm cho số đầu tiên, các cần thẳng cho phép bạn chuyển đổi giữa số hai và số ba, và cần sang số thứ ba, cũng ngắn nhưng có độ cong, cho phép bạn chuyển đổi giữa số bốn và số năm.

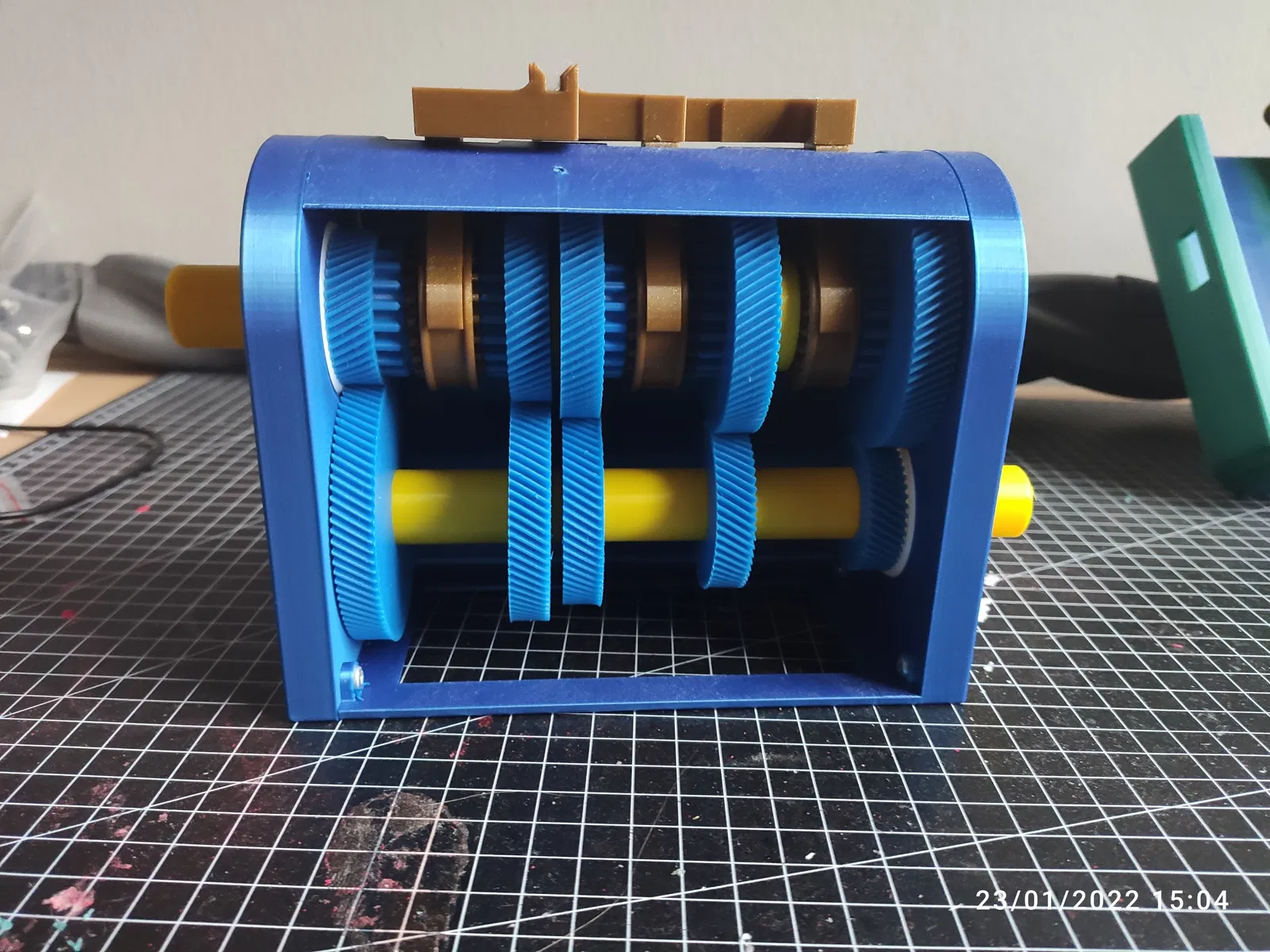

Bây giờ bạn đã có một hộp số sàn hoạt động. Di chuyển các cần sang số lên xuống cho phép bạn chuyển đổi giữa các tỷ số truyền khác nhau. Cả hai trục đều có rãnh then hoa để bạn có thể gắn thêm các bộ phận khác, ví dụ như động cơ 4 xi-lanh thẳng hàng, bộ vi sai hoặc nhiều thứ khác.
