Ham Chest – Thùng ammo crate cho ham radio

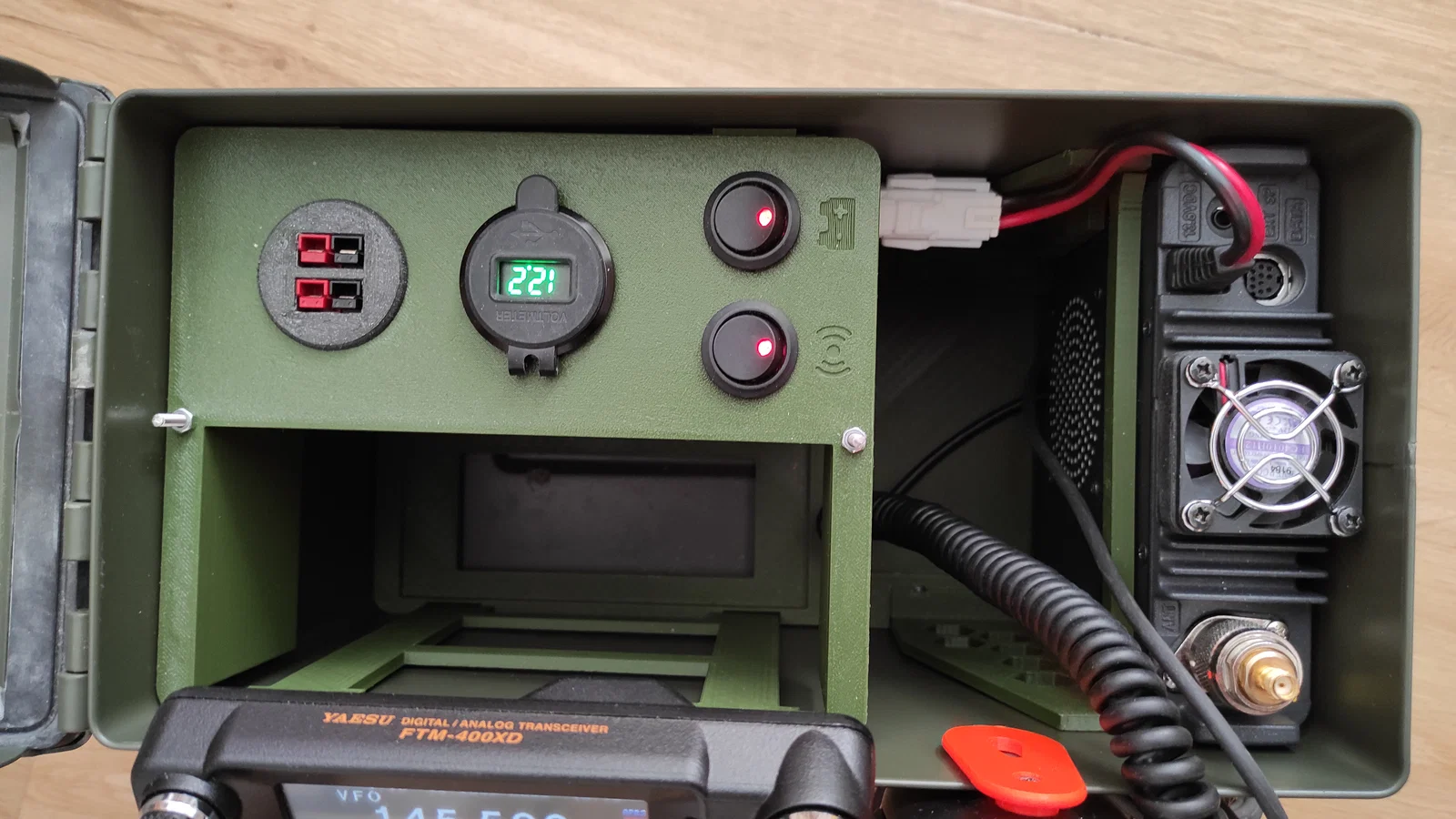

Mình cần một cách để mang theo con FTM-400, kèm luôn pin, nên mình vô tình thấy một số dự án khác dùng thùng đạn (ammo crate) rỗng làm case cho radio.

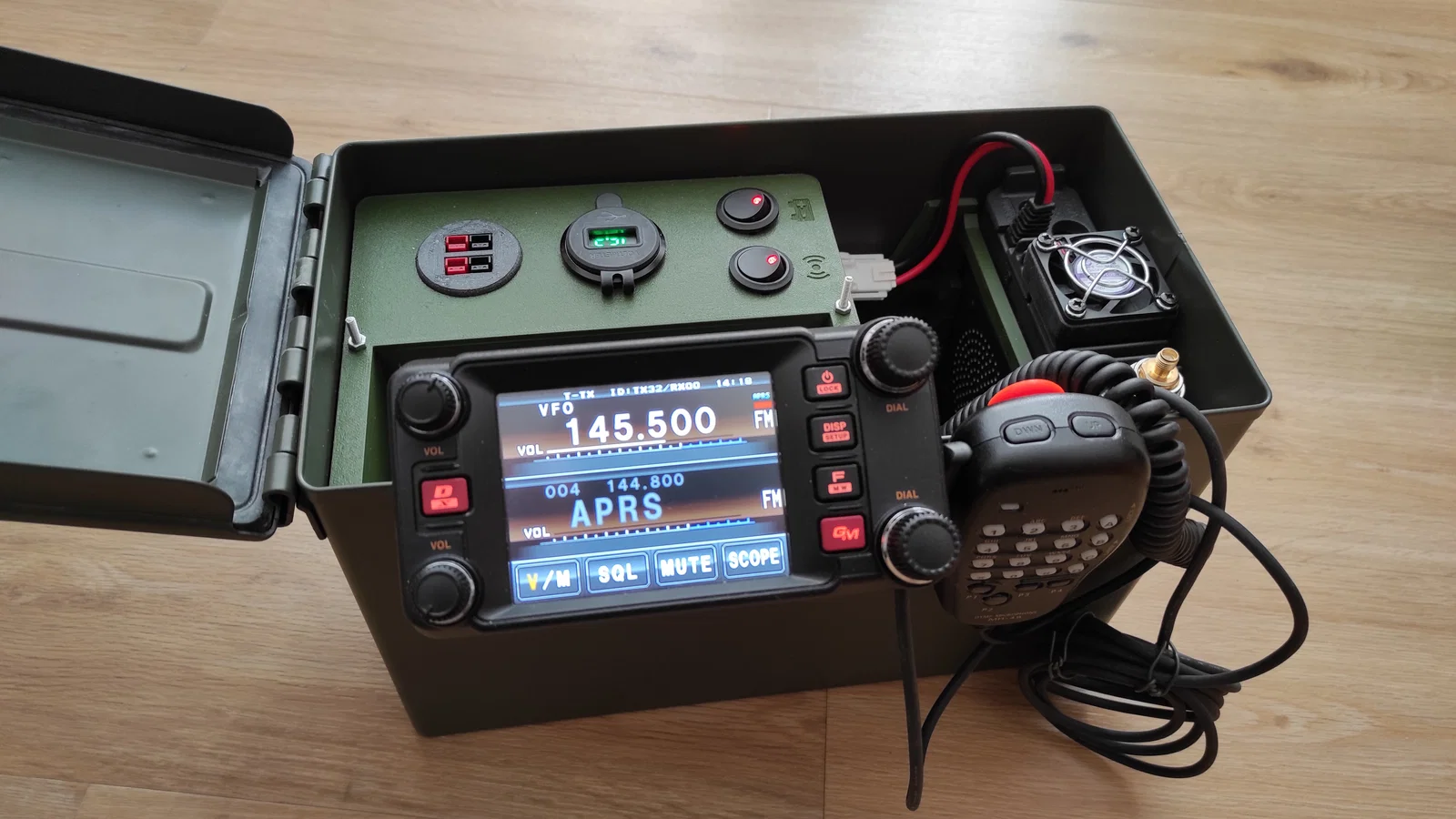

Bản mình chỉnh sửa theo ý tưởng này có các tính năng sau:

• Pin xe máy 12V
• Panel mount cho Anderson Power Poles
• Panel mount có sạc USB và đồng hồ đo điện áp
• Tùy theo vị trí công tắc:
  • Transceiver chạy bằng pin & sạc USB
  • Có thể sạc pin qua power poles
  • Bỏ qua (bypass) pin để dùng nguồn ngoài
• Có chỗ cho toàn bộ các phần của FTM-400
• Dư chỗ cho đồ thêm hoặc pin lớn hơn
• Không cần khoan thùng – mọi thứ vẫn giữ được chống nước

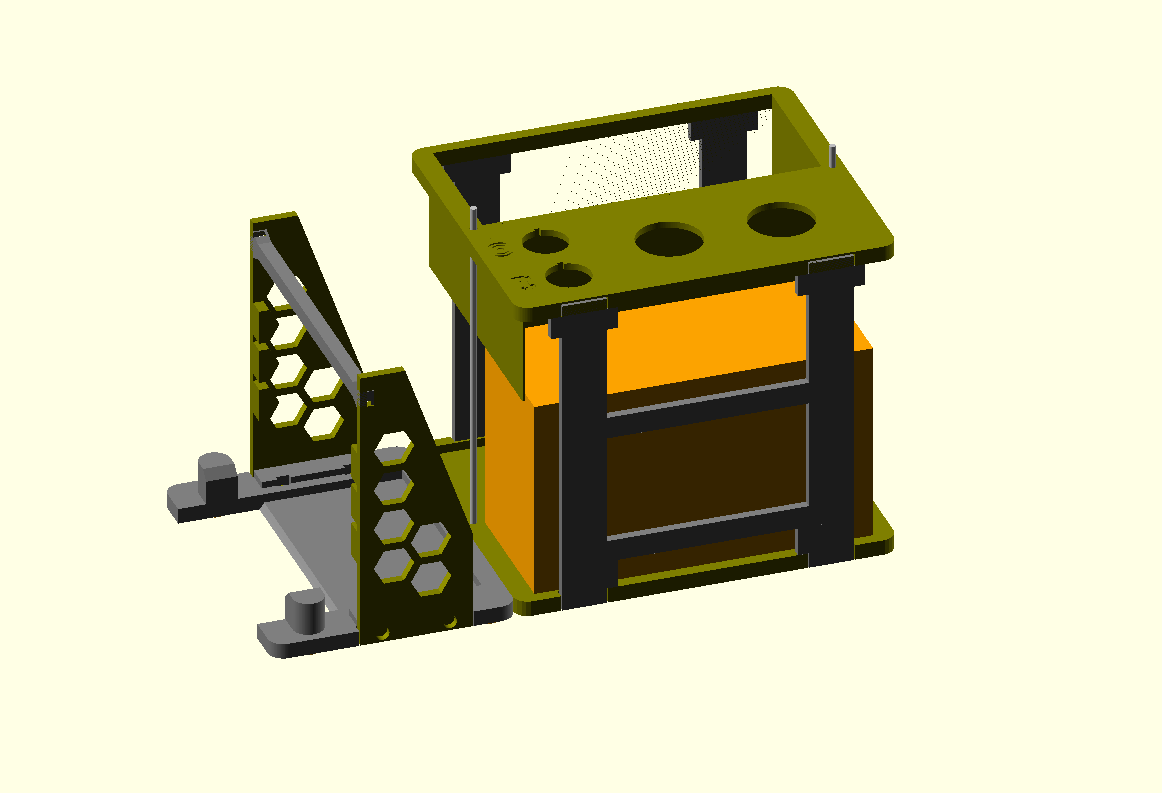

Mình đính kèm file OpenSCAD nếu bạn muốn chỉnh lại cho nhu cầu của bạn, nhưng vui lòng tôn trọng license CC-BY-SA.

Danh sách linh kiện:

Đồ in 3D:

• 1x batbay_bottom
• 1x batbay_top
• 2x batbay_side
• 1x transceiver_bottom
• 1x transceiver_bar
• 1x transceiver_side
• 1x transceiver_side2
• 4-6x spacer (lúc đầu chỉ in 1 cái, rồi chỉnh chiều cao theo nhu cầu)
• 1x Anderson Power Pole panel mount
  Gợi ý:
  https://www.thingiverse.com/thing:5242563/files
  https://www.thingiverse.com/thing:3726066/files
  (Ưu tiên bản 2x PP và chiều dài ngắn hơn)
• tùy chọn: Mic Clip cho FTM-400

Linh kiện bổ sung:

• 1x thùng đạn (Ammo crate) rỗng (15.5x19x30cm)
• 2x ty ren M3 dài 160mm
• 4x vít M3 16mm
• 8x ê-cu M3
• 2x công tắc gắn panel (đường kính lỗ: 20.3 mm)
• 1x cổng sạc USB dạng panel mount
• Pin chì 12V 7Ah
• 2x-3x cặp Anderson Power Pole nếu bạn định dùng
• Một ít cos dây (cable shoes), dây điện (đúng tiết diện!!) và ống co nhiệt (shrink tubes) cho phần điện

Hướng dẫn:

1. In tất cả các chi tiết – nhưng spacer thì chỉ in 1 cái trước.
2. Canh spacer đặt bên dưới các miếng bottom đã in để làm phẳng phần đáy thùng bị lệch. In thêm spacer với chiều cao phù hợp.

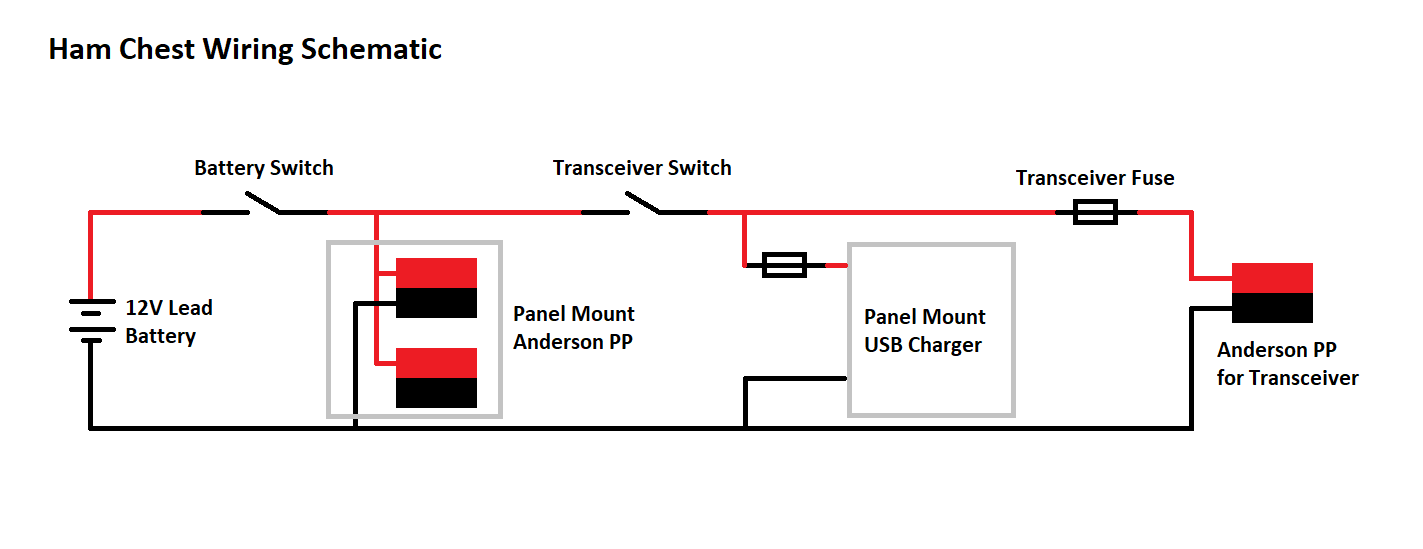

3. Đi dây phần điện.
4. Kết nối pin và đặt pin vào phần batbay_bottom.
5. Dùng ty ren và 4 ê-cu M3 để giữ cụm bat bay lại với nhau.
6. Đặt cụm batbay kèm phần điện vào thùng đạn.
7. Lắp khung (cage) cho transceiver.
8. Đặt khung cùng transceiver vào thùng đạn.
9. Kết nối transceiver
