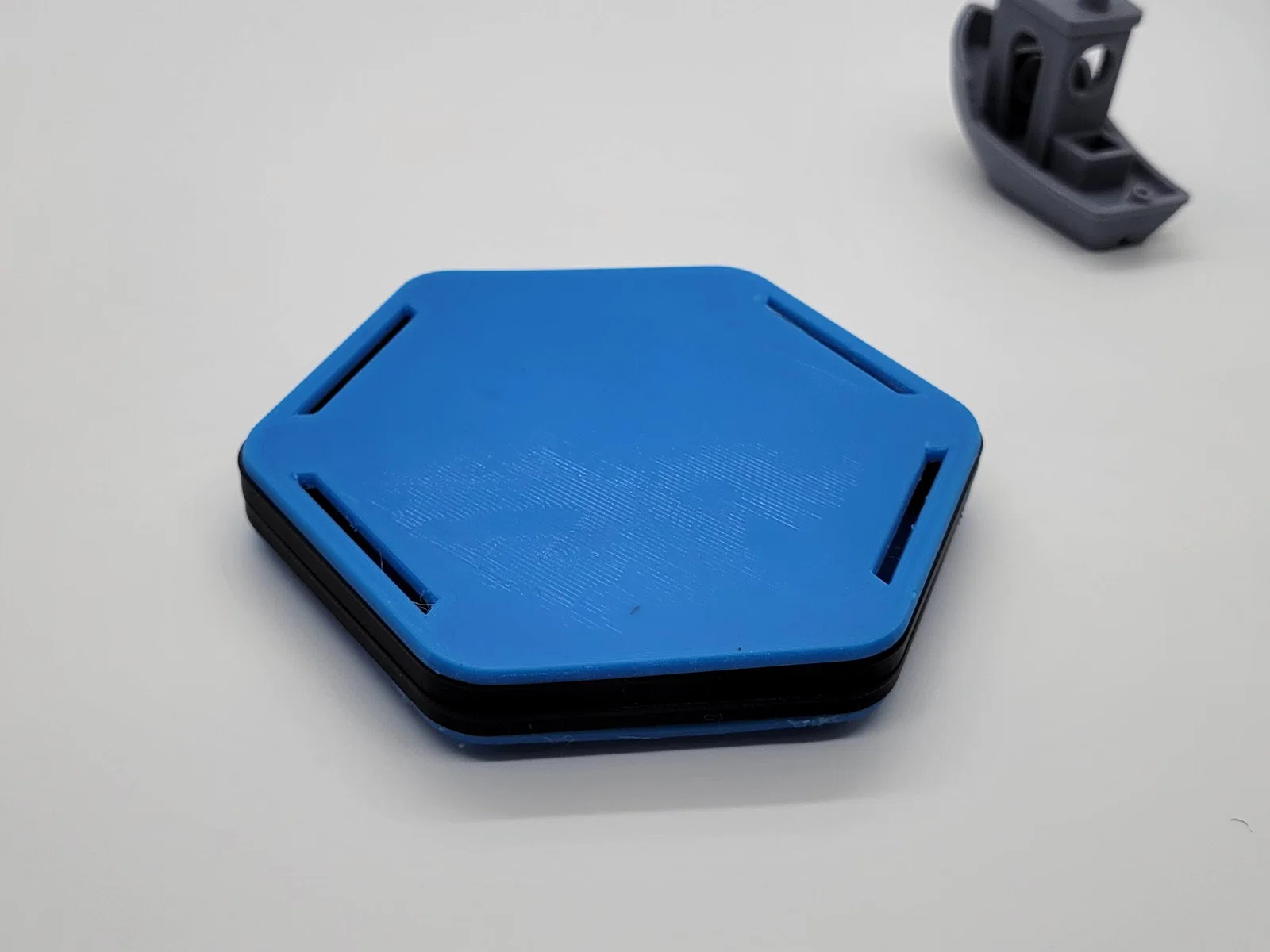

Đế sạc không dây DIY Dual Coil (USB C) – In 3D

Tác giả lunarprototo_2137039

Lượt tải
21
Lượt thích
5
Lượt coi
304

File 11 803,5 KB

  • Wireless_Charging_Pad_1777712884.3mf3MF · 202,6 KB
  • Wireless_Charging_Pad_Board_Housing_1777712885.stlSTL · 124,1 KB
  • Wireless_Charging_Pad_Coil_Housing_1777712886.stlSTL · 162,5 KB
  • Wireless_Charging_Pad_Top_Cover_1777712887.stlSTL · 42,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mẹo in

Công nghệ in: FDM
Chiều cao lớp (Layer Height): 0.2mm
Số vòng thành (Perimeters): 4
Infill: 10%
Kiểu Infill Pattern: Gyroid
Vật liệu khuyến nghị: TPU cho nắp trên và nắp dưới, PETG hoặc ABS cho khung.
Supports: Không
Loại Support: Không

Ghi chú:
Thiết kế này được làm ra với mục tiêu thử tạo một đế sạc không có LED. Đây là mẫu DIY nên lắp ráp không cần ốc vít hay dụng cụ.

Mình hiểu là phần này có thể bạn không sẵn đồ. Nếu bạn muốn thử làm, cứ thoải mái để lại bình luận nếu gặp vấn đề gì, mình sẽ cố gắng hỗ trợ để chỉnh thiết kế cho phù hợp với bạn.

Độ hở (clearance) có thể chỉnh trực tiếp trên website của tụi mình. Xem mục Hướng dẫn tùy chỉnh để biết chi tiết.

Tuyên bố miễn trừ trách nhiệm:
Thiết kế này đã được dùng để sạc ban đêm hằng ngày trong nhiều tuần và không gặp vấn đề gì; tuy nhiên, mình không cam kết hay đảm bảo về độ an toàn hoặc độ tin cậy của nó.
Tự chịu rủi ro khi sử dụng.

Hướng dẫn tùy chỉnh

Tùy chỉnh DIY Wireless Charging Pad trực tiếp trên website Lunar Prototypes:

DIY Wireless Charging Pad

  1. Điều hướng: Vào tab customization.
  2. Tùy chỉnh: Nhập kích thước bạn muốn và các tinh chỉnh cụ thể.
  3. Gửi: Bấm submit và đợi hệ thống hoàn tất thiết kế.

Lưu ý: Hệ thống tùy chỉnh hiện đang ở bản beta. Tụi mình đang tiếp tục hoàn thiện, nên phản hồi của bạn rất quan trọng để cải tiến.

Hướng dẫn lắp ráp

Vật liệu cần có:
Dual Coil Wireless Charging Pad

Link video lắp ráp:

Lunar Prototypes Instagram

Các bước:

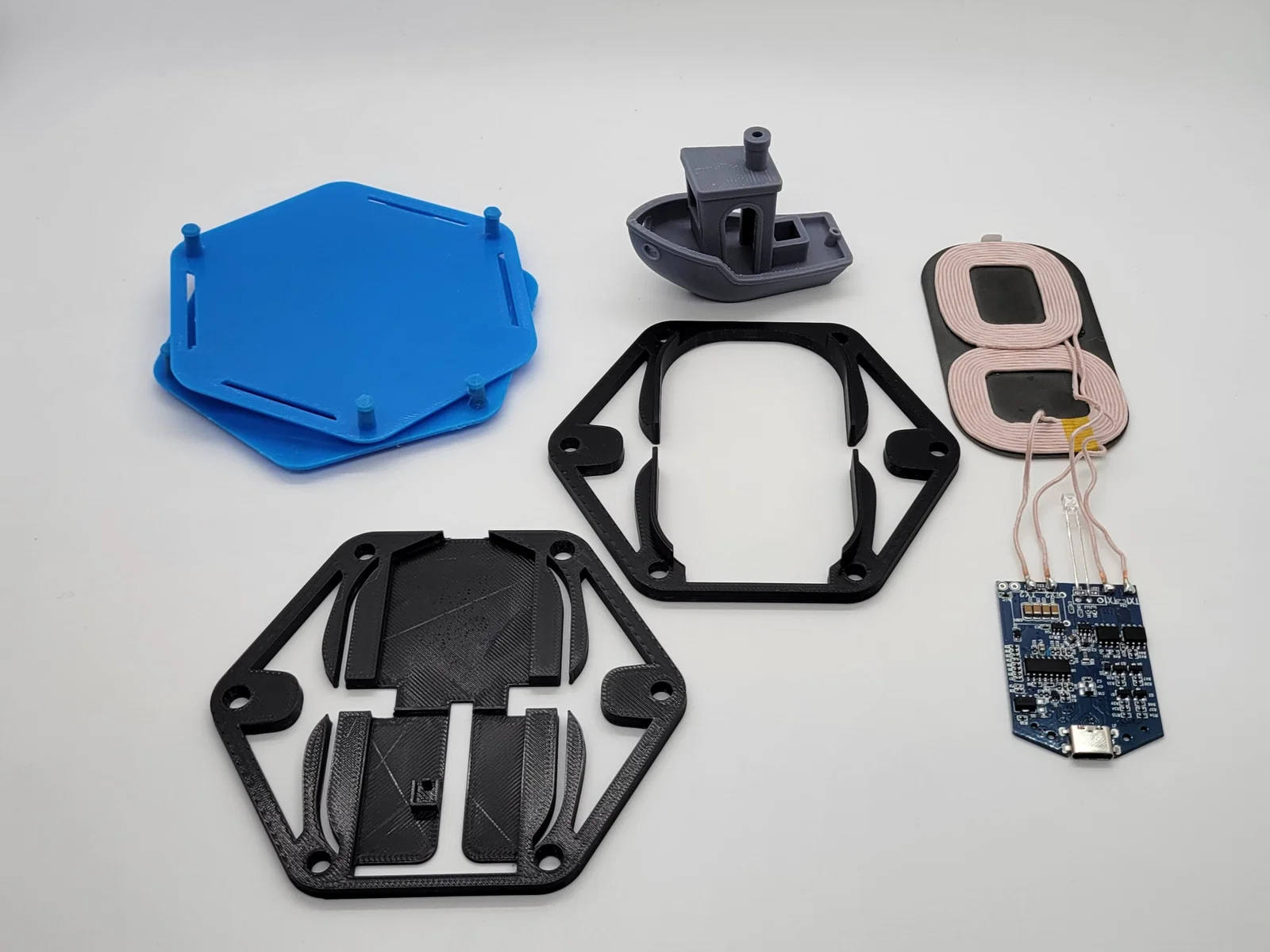

1. In tất cả các chi tiết

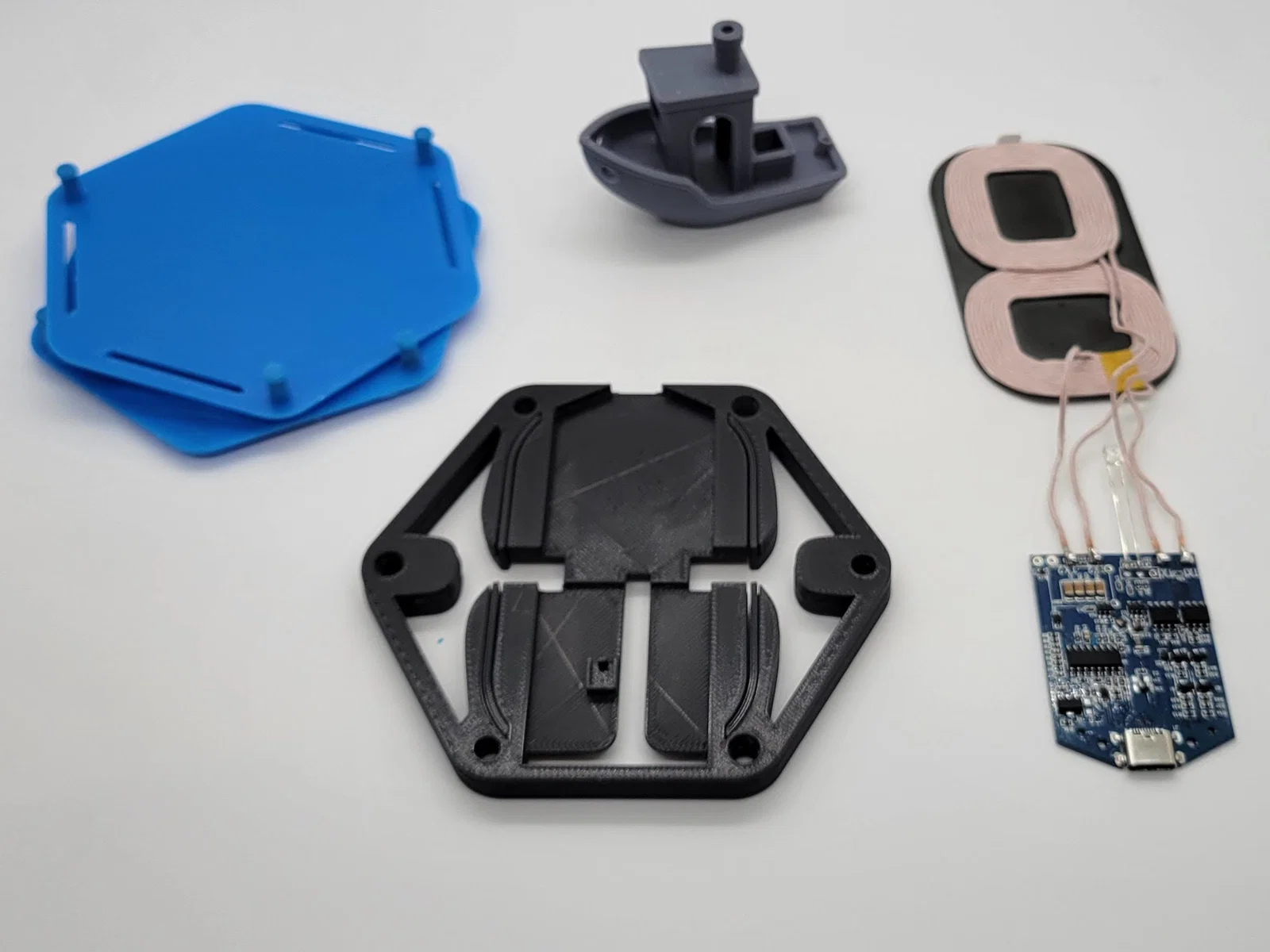

2. Gắn cụm housing của coil vào housing của board

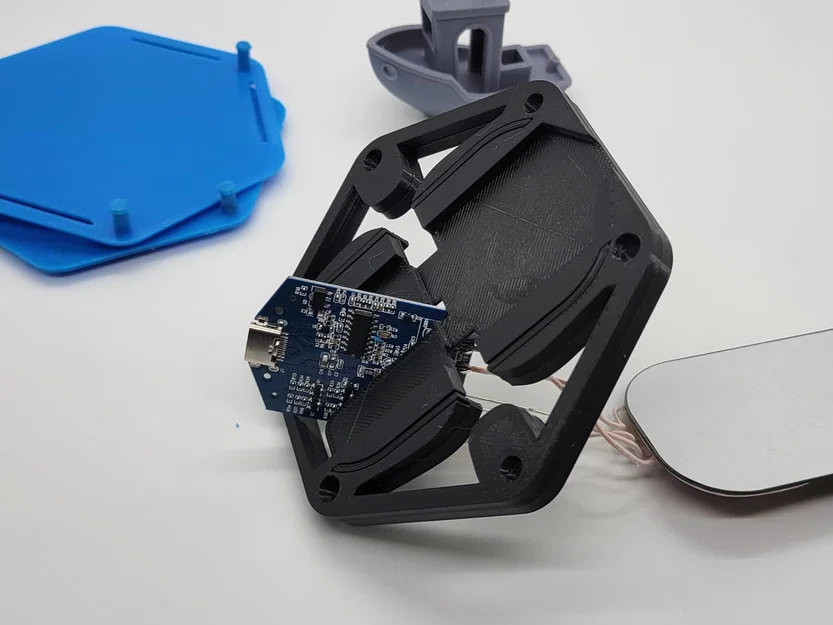

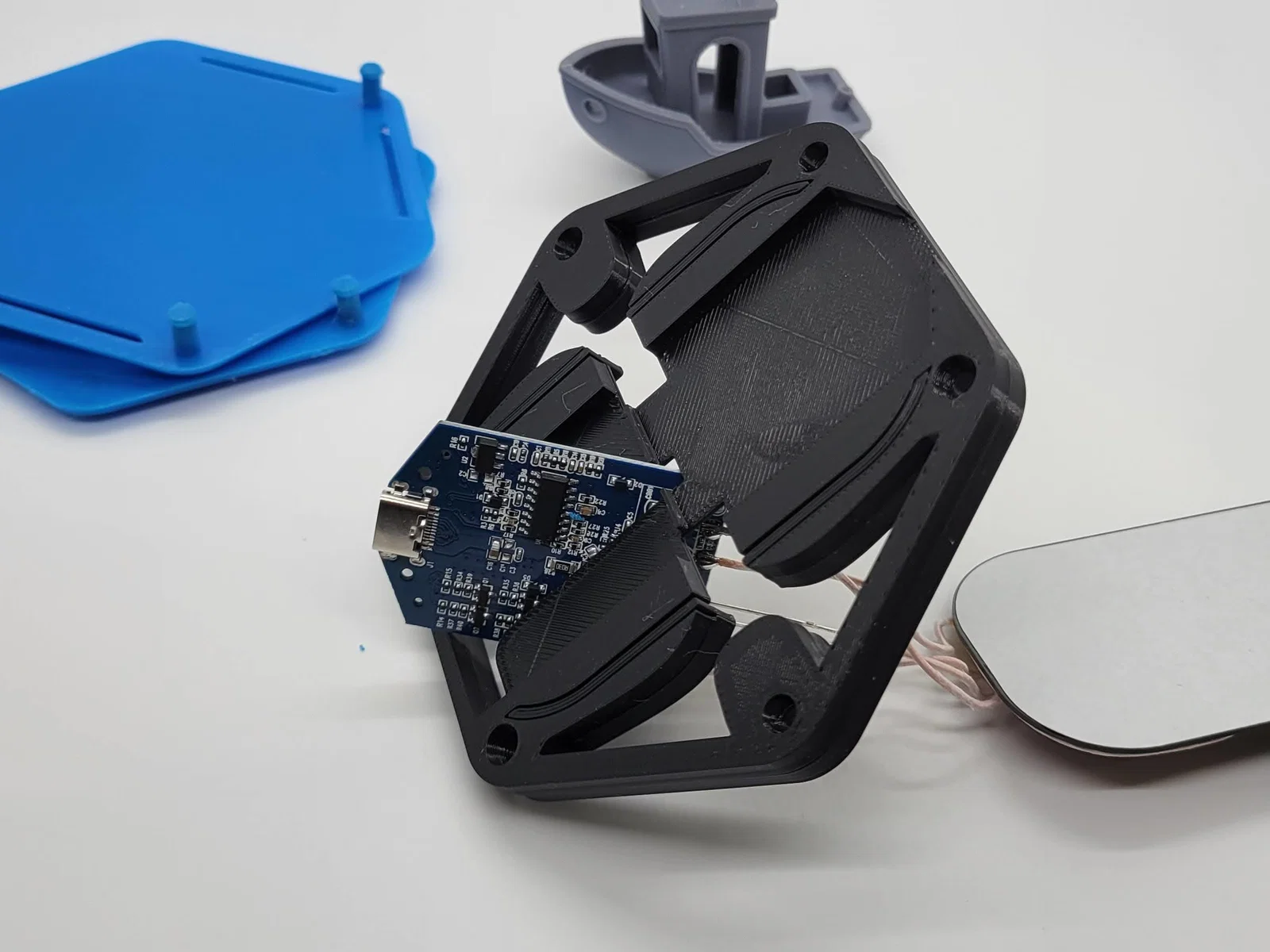

3. Trượt board qua khe mở trên board housing.

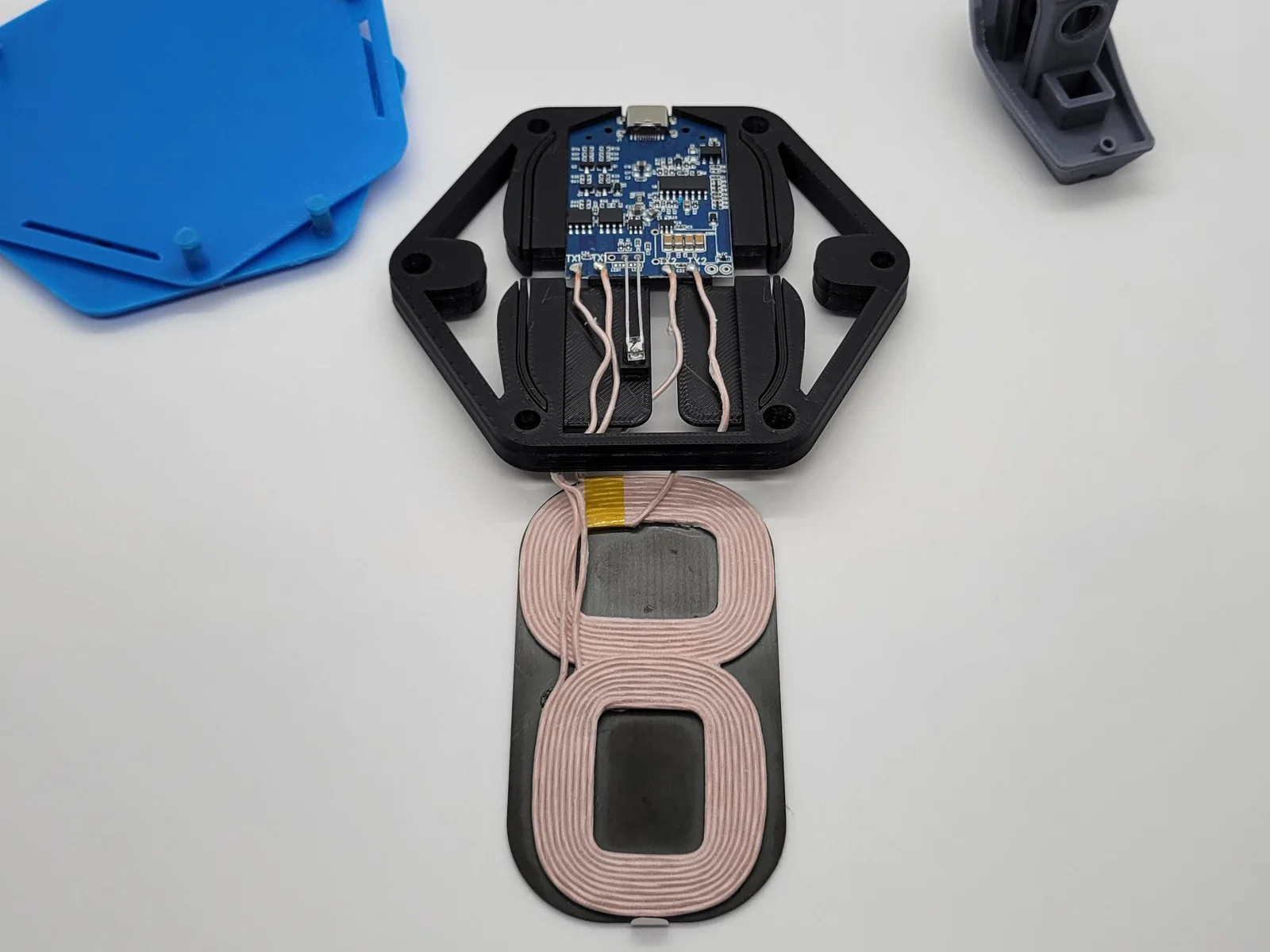

4. Nhẹ nhàng ấn board vào đúng vị trí, để phía USB C hướng ra khe mở. Đẩy LED vào LED housing.

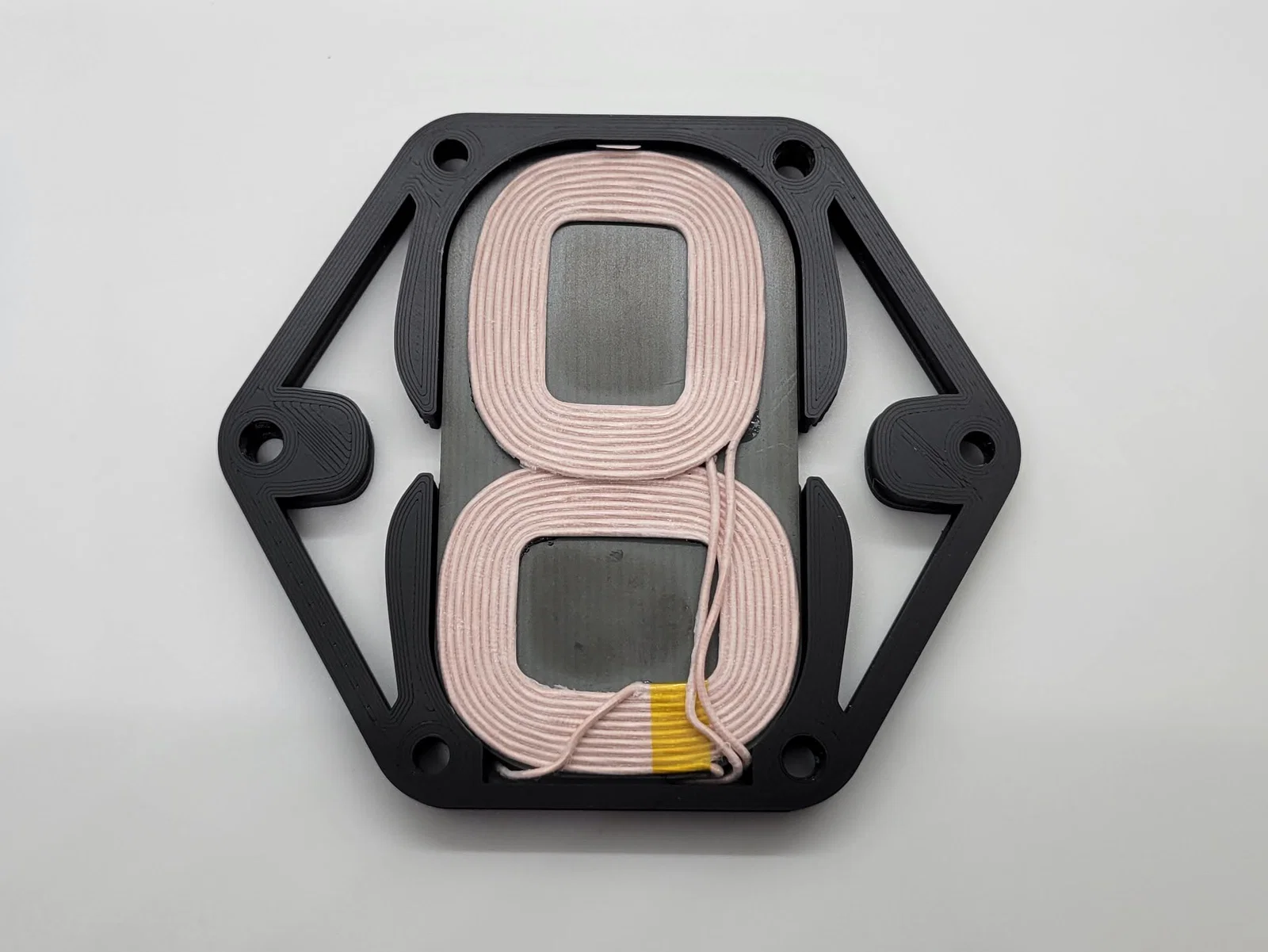

5. Sắp dây sao cho nằm ở hai bên của coil board, rồi nhẹ nhàng ấn coil board vào đúng vị trí.

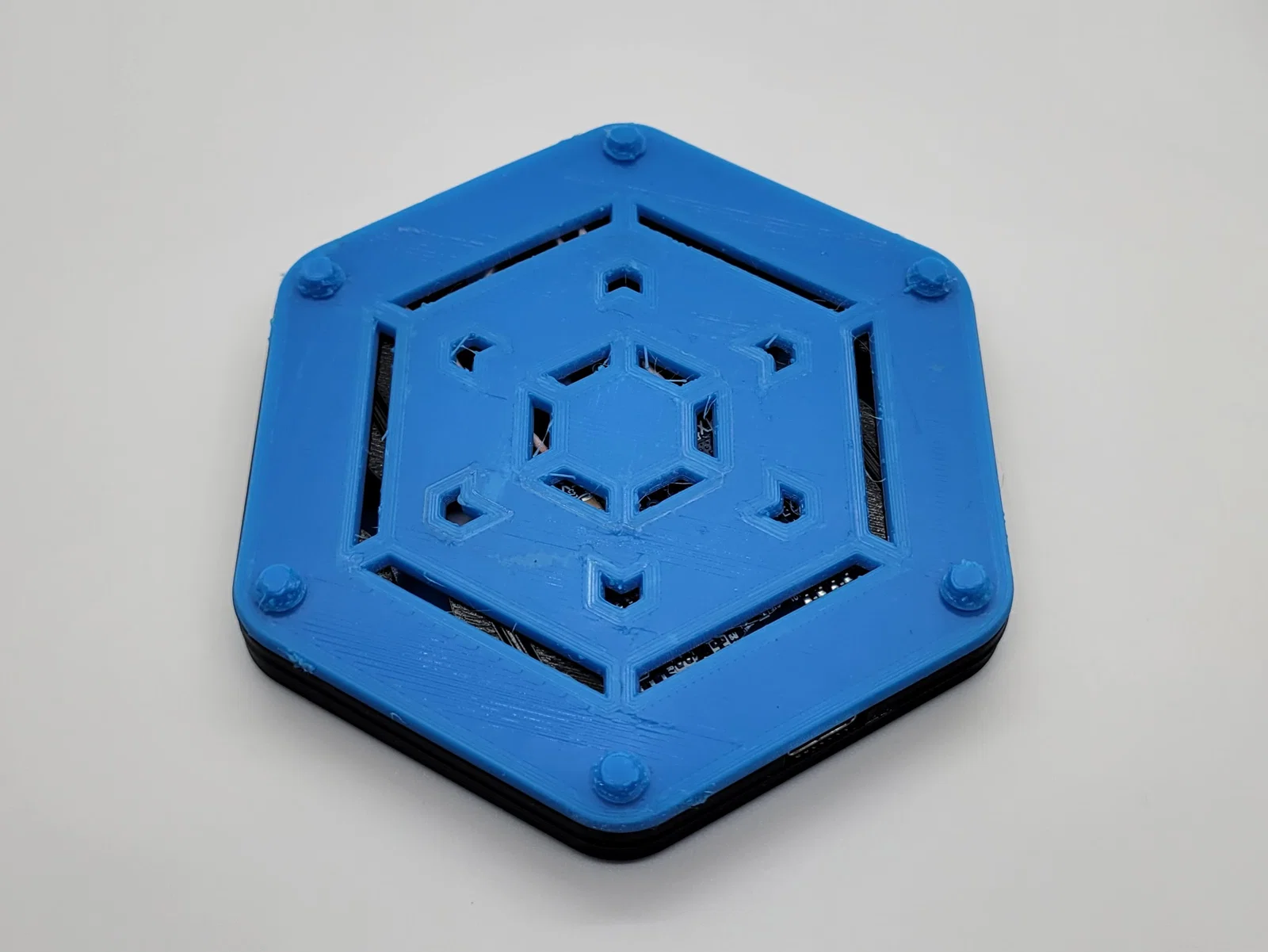

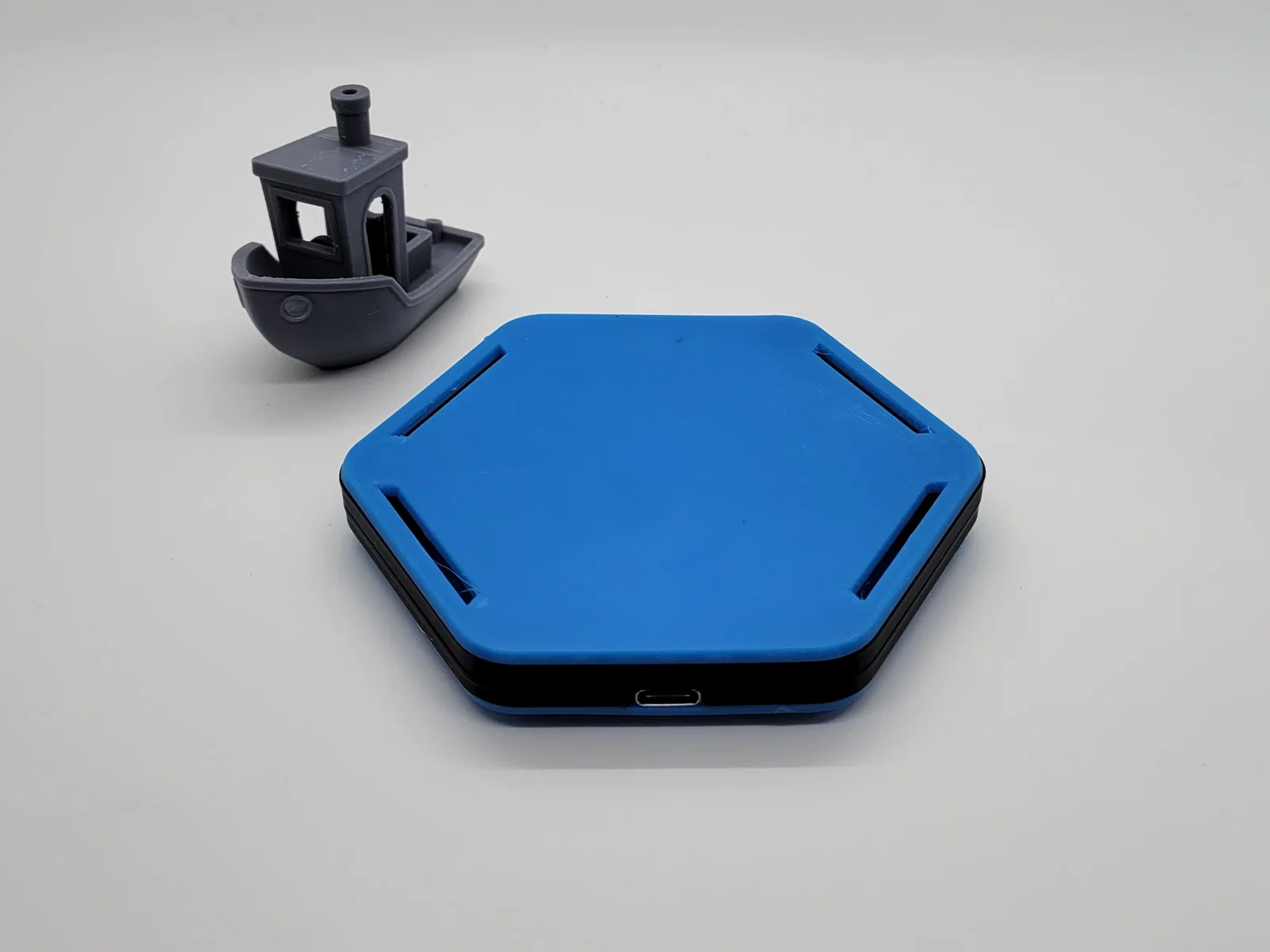

6. Lắp nắp trên sao cho các khe thoáng (vents) nằm ở hai phía đối diện với cổng USB C và chốt (pin) nằm bên phải. Ấn vào cho khớp. Làm tương tự với nắp dưới.

7. Gắn chân đế (feet)

8. Cắm nguồn và sạc thôi!
