Cơ cấu locking differential/swing axle kiểu Pinzgauer (3D printable)

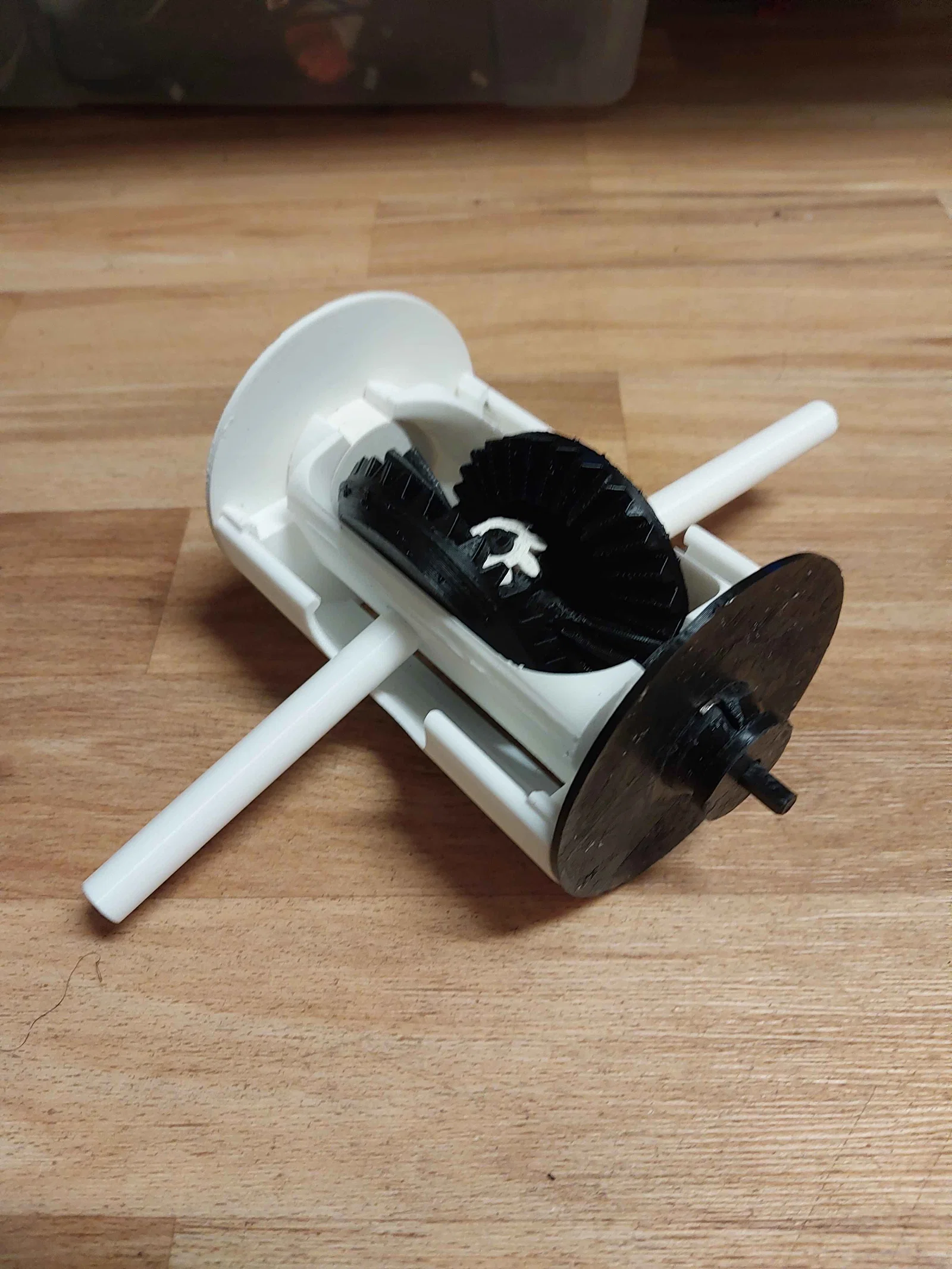

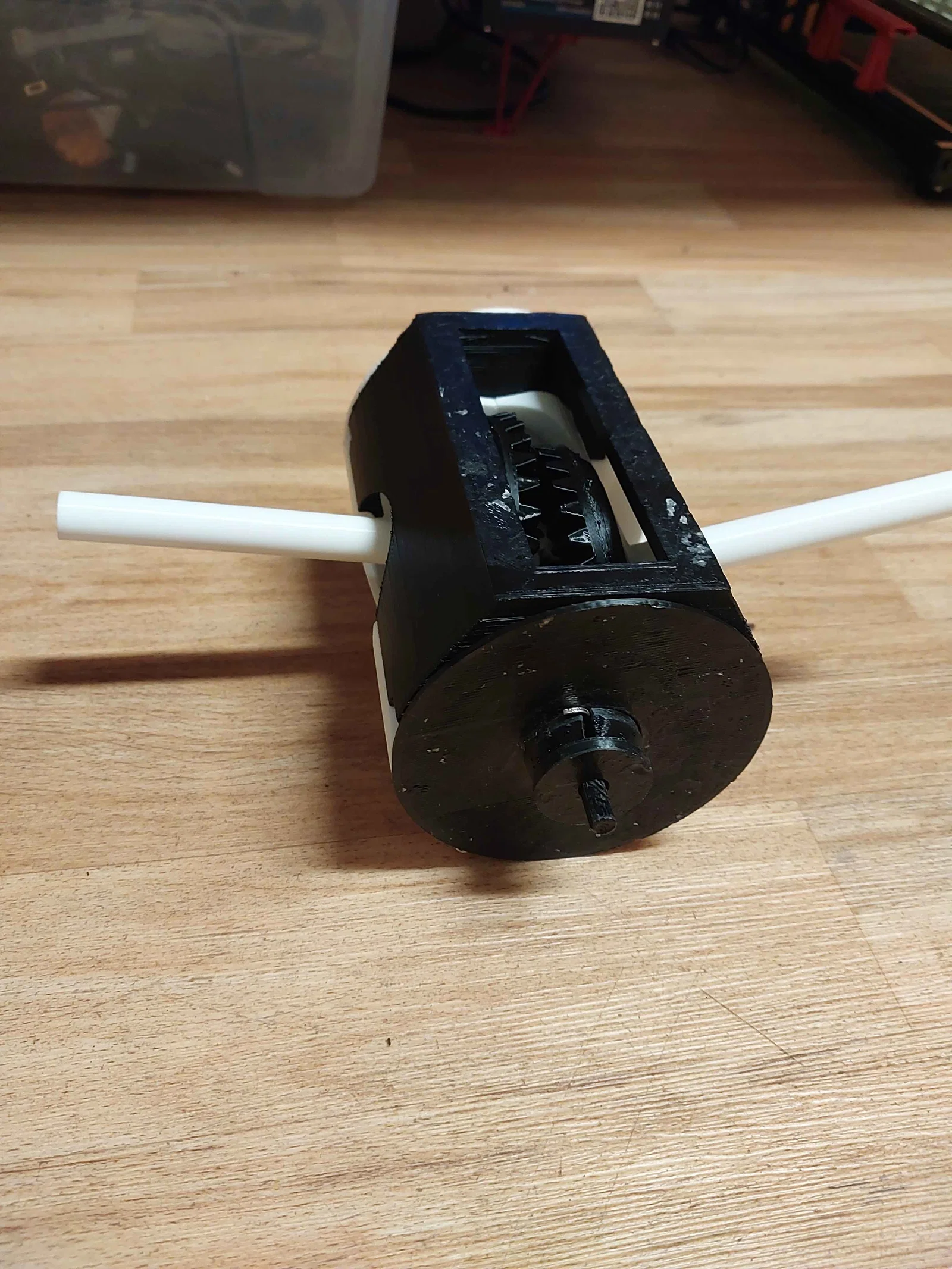

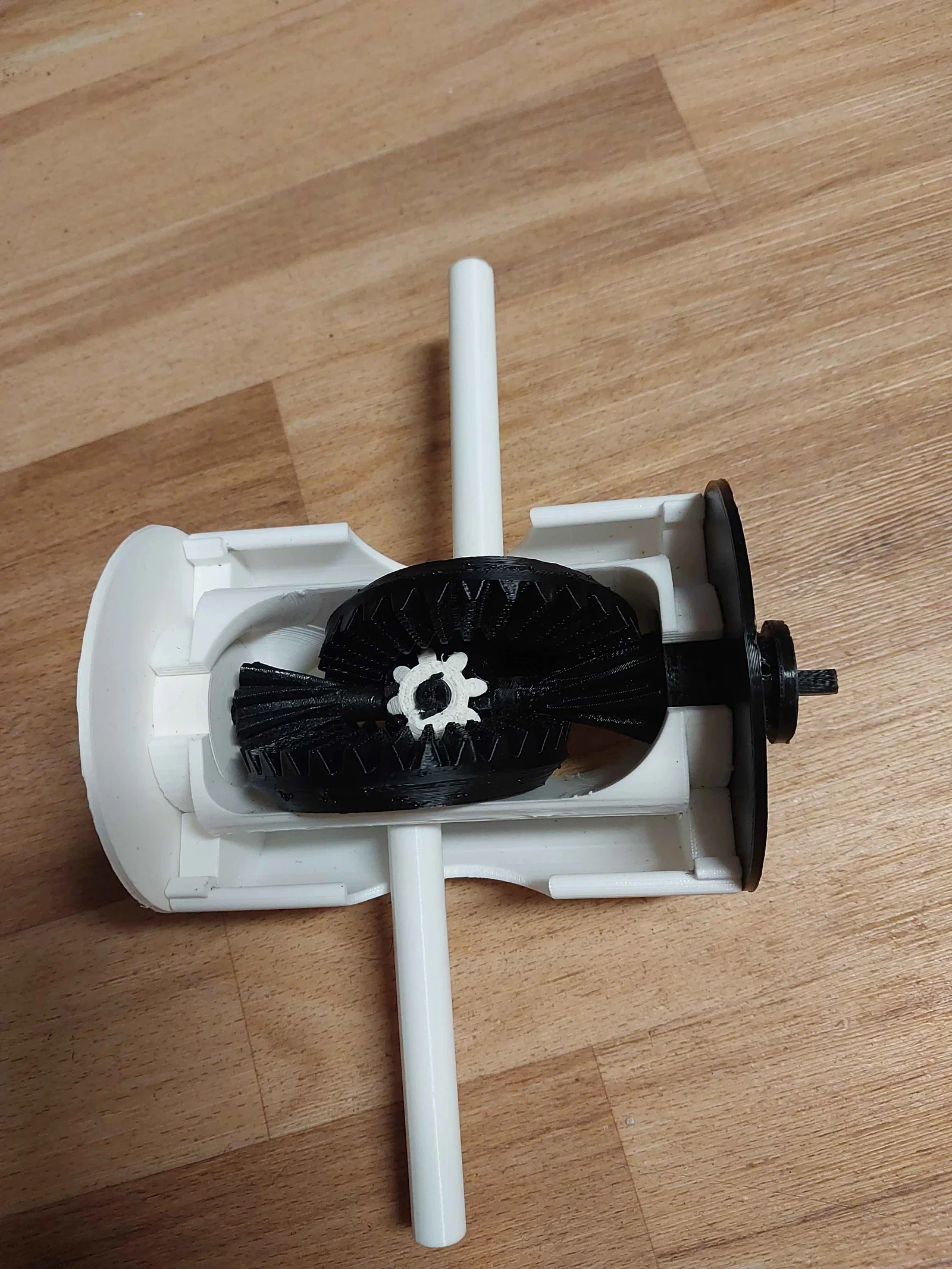

Mẫu 3D printable có thể hoạt động của một cụm differential/swing axle, dựa theo Steyr-Puch Pinzgauer và hoạt động y như vậy. Người thiết kế Pinzgauer là con trai của Hans Ledwinka, người đã thiết kế khung chassis backbone tube của Tatra, và swing axle vận hành đúng kiểu như trên các xe tải Tatra tiêu chuẩn.

Đây là một mẫu hoạt động đầy đủ, nhưng không được thiết kế để chịu tải lớn hay dùng lâu dài, trừ khi bạn chỉnh sửa/nâng cấp đáng kể. Mẫu này chủ yếu là cách để mình lấy kinh nghiệm trong việc dựng bevel gears và các chi tiết chuyển động.

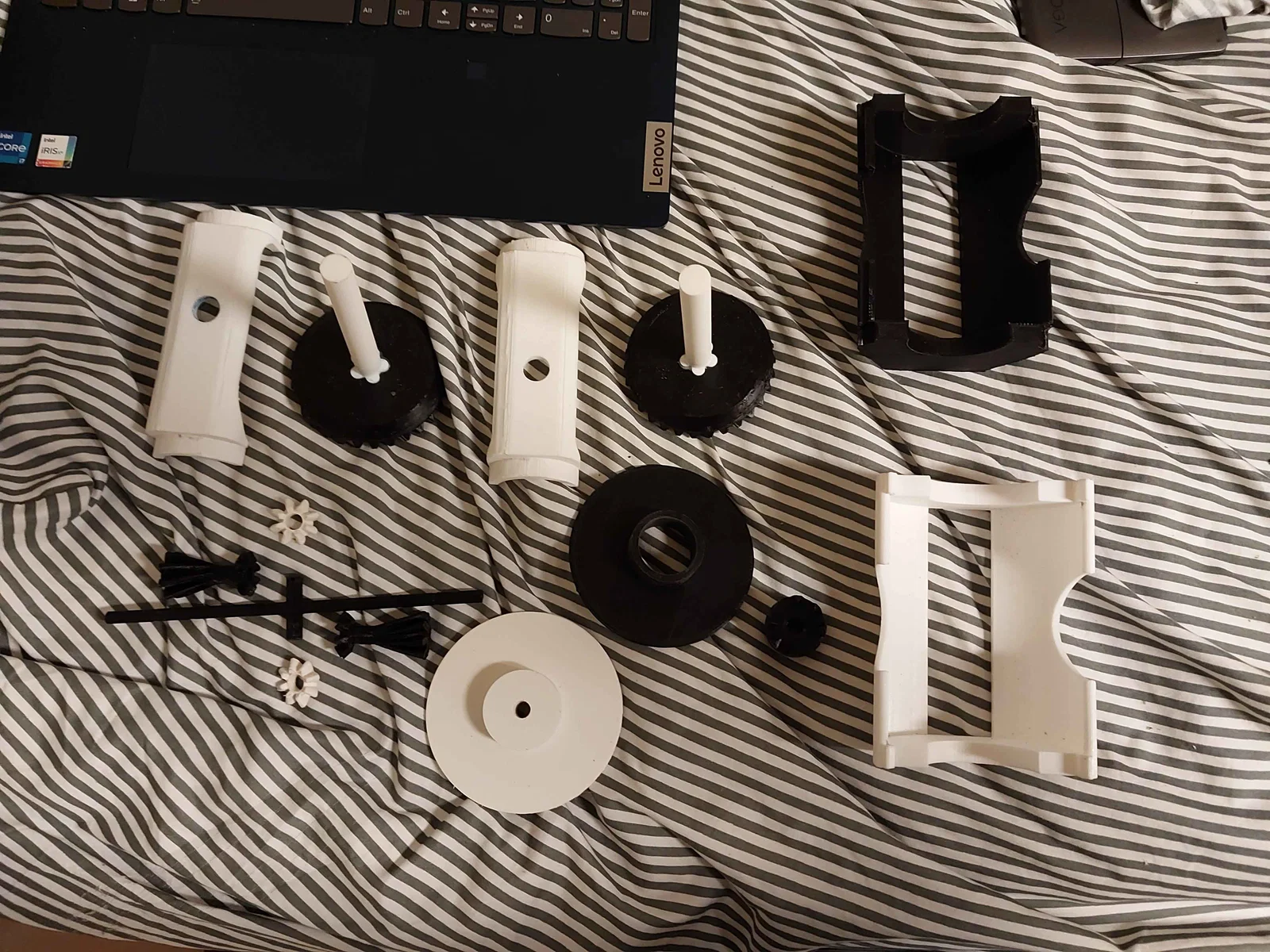

Một vài chi tiết có thể chưa được canh tolerance chuẩn cho máy in của bạn, nên có thể bạn sẽ cần chà nhám một số phần để chúng quay mượt hơn. Nếu bạn tự làm mẫu này thì bạn cần in 2 cái cho khá nhiều chi tiết. Tất cả các phần được giữ với nhau bằng các đoạn filament cắt ngắn và dùng như chốt (pins). Nếu muốn xem cách lắp ráp, bạn có thể xem file CAD hoặc nhìn hình minh họa; bạn có thể chọn có lắp locker hay không, hoặc có lắp các arm supports hay không.
