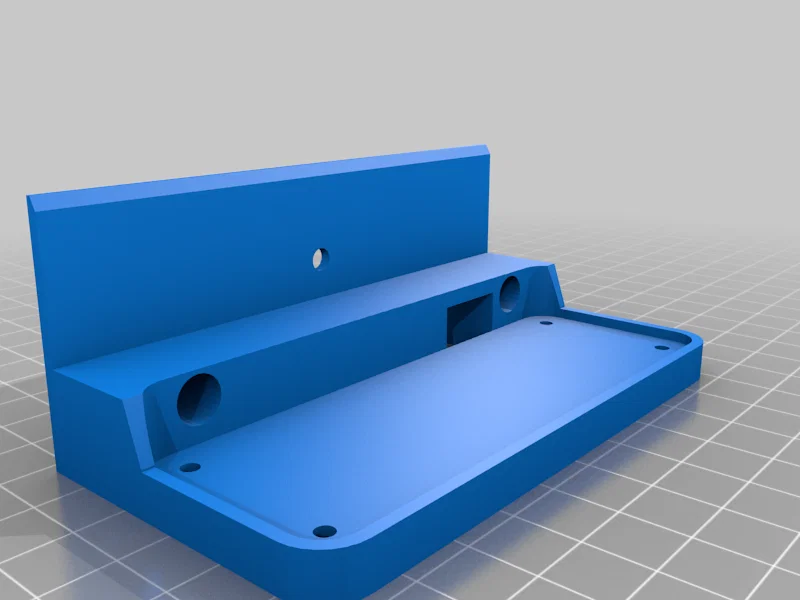

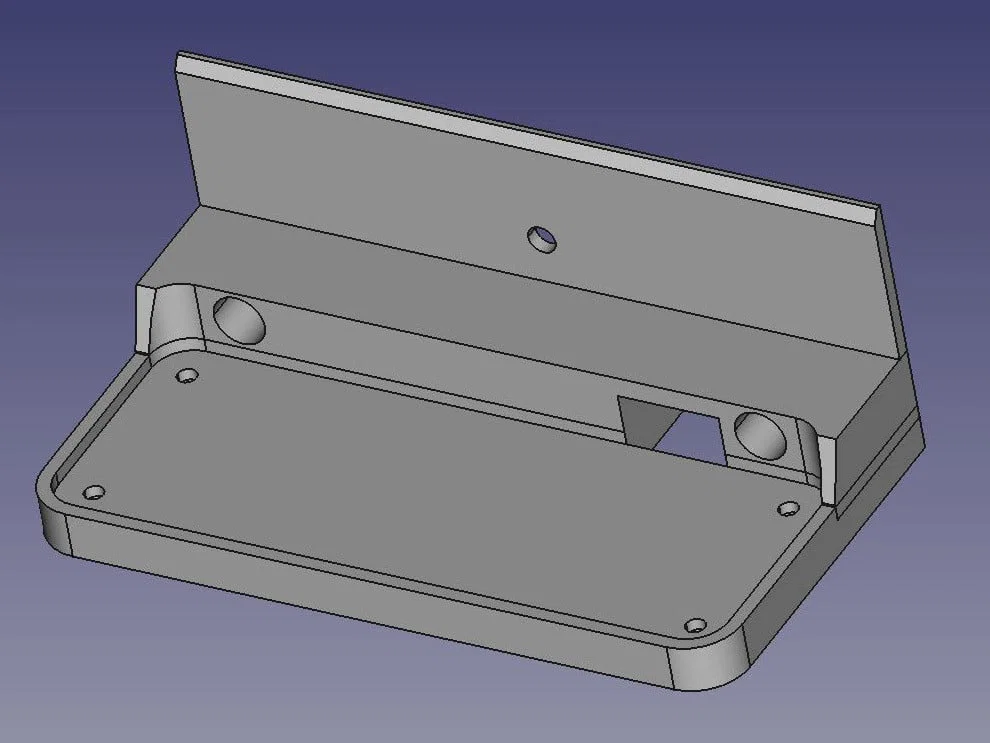

Giá đỡ gắn dưới bàn cho USB mini macro keyboard 3x1

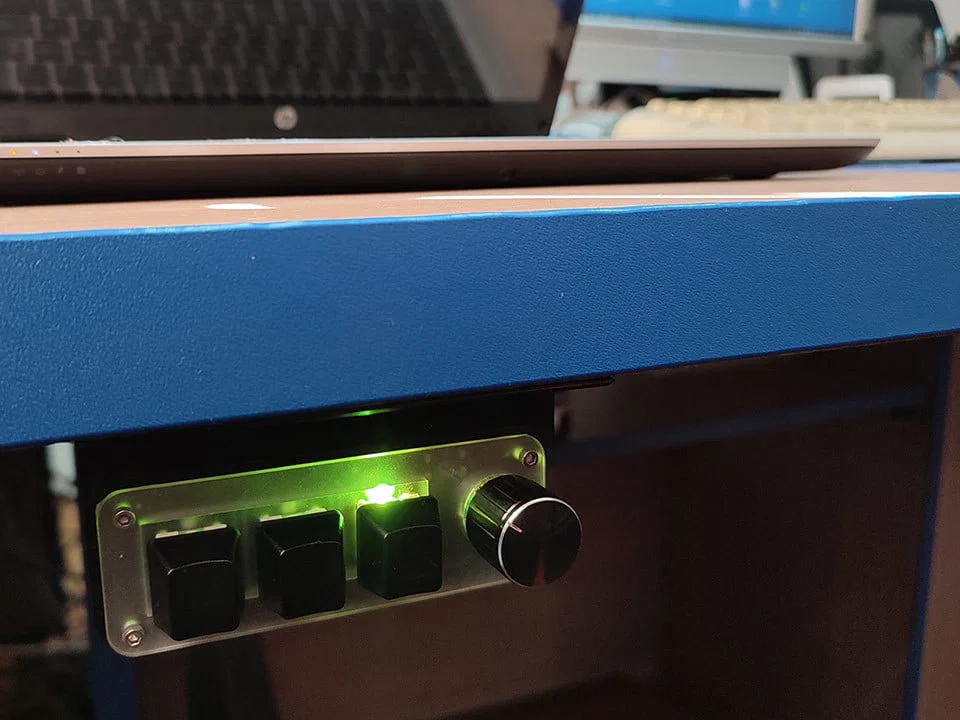

Mình mới tậu một cái mini macro keyboard 3 phím kèm rotary encoder. Ý tưởng là dùng nó để chỉnh volume và điều khiển media player trên PC mà không cần phải mở ứng dụng. Bàn phím dự định sẽ được gắn dưới mặt bàn, trong tầm tay.

Vậy là mình phải làm một cái ngàm/giá đỡ cho nó.

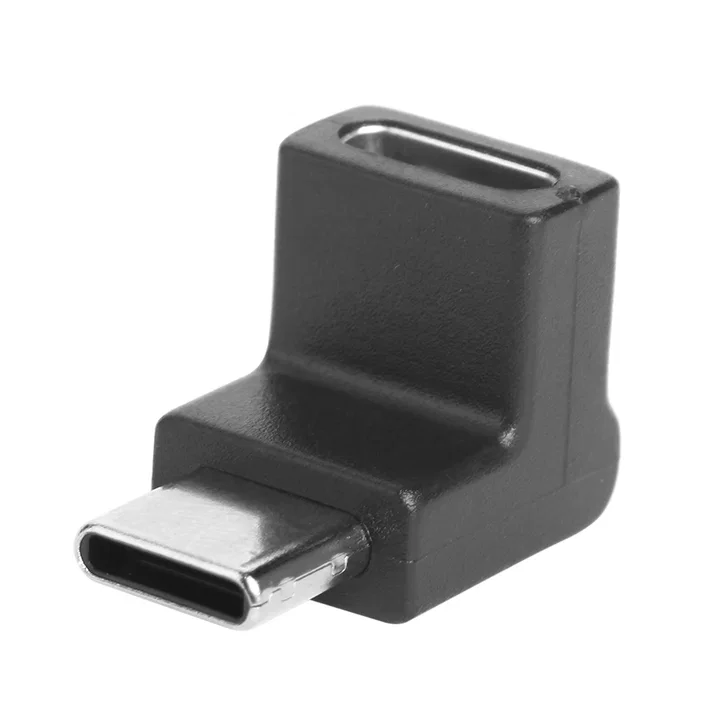

Bàn phím có cổng USB-C nằm ở phía trên nên cắm dây khá bất tiện. Mình có sẵn một cái adapter USB-C góc (male to female) nên dùng nó để bẻ hướng kết nối dây.

Vì mặt dưới bàn phím có sẵn băng keo dán 2 mặt nên có thể dán thẳng lên holder, nhưng mình quyết định dùng vít. Mình thích kiểu cần tháo ra lắp vào dễ dàng khi cần. Dán keo thì không hợp theo hướng đó.

Rồi mình gặp thêm một vấn đề: ban đầu tính thay luôn các con vít đang dùng để ráp bàn phím để bắt bàn phím vào holder, nhưng vít đó quá ngắn. Mình có vài con dài hơn nhưng lại là M2.5, trong khi vít zin là M1.8.

Thế là phải dùng mũi khoan để nới rộng lỗ trên các miếng plexiglass tạo thành vỏ bàn phím và cả trên PCB. May là chênh lệch đường kính rất nhỏ nên làm cũng dễ và không gây hại.

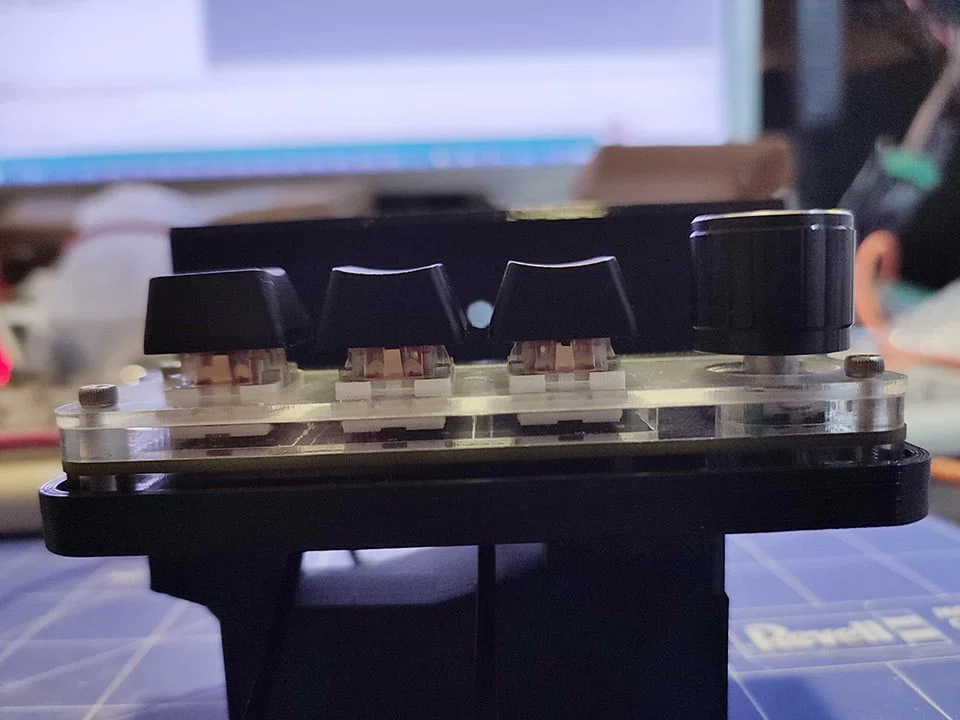

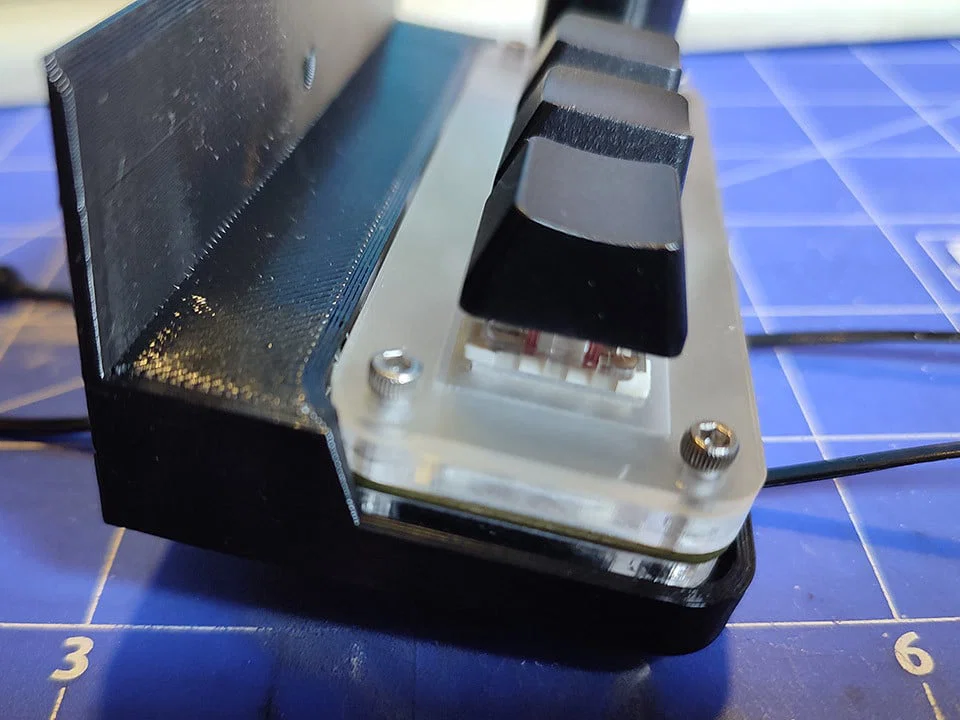

Vì con vít dài nhất mình có chỉ 16mm nên mình quyết định bỏ luôn tấm back plate của bàn phím. Dù sao thì holder cũng đóng vai trò như back plate rồi.

Mình dùng brass insert M2.5x3.3.5 như một con “đai ốc”. Nó được ép vào mặt sau của holder. Không cần gia nhiệt; mình chỉ dùng vít để kéo brass insert vào lỗ.

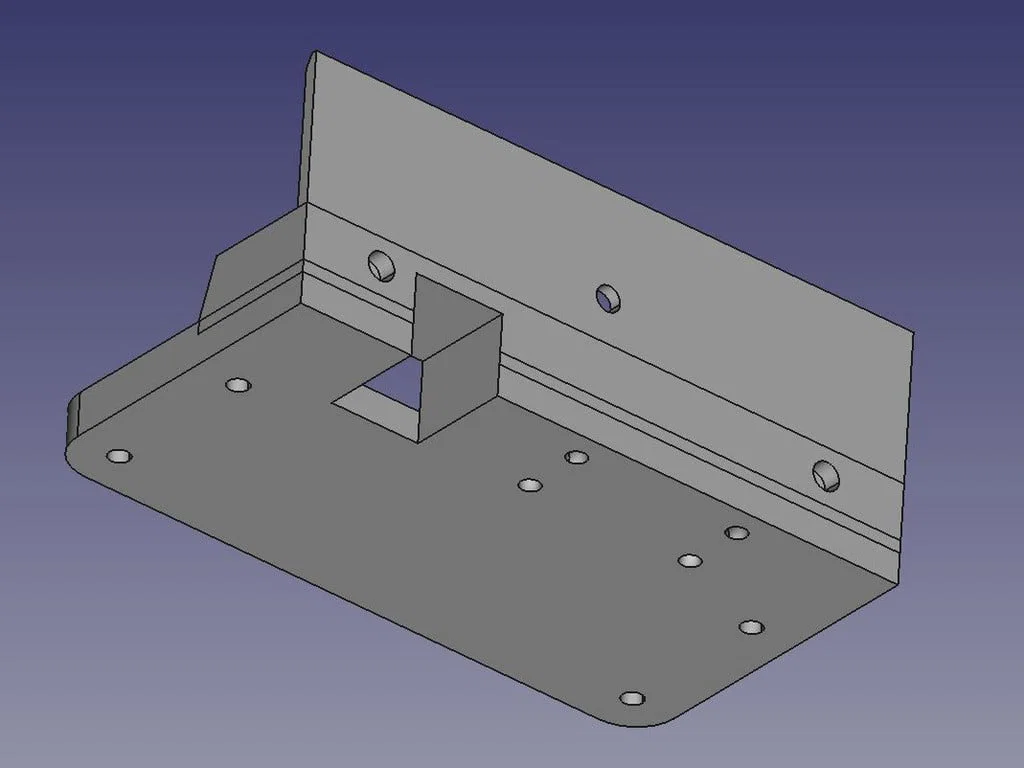

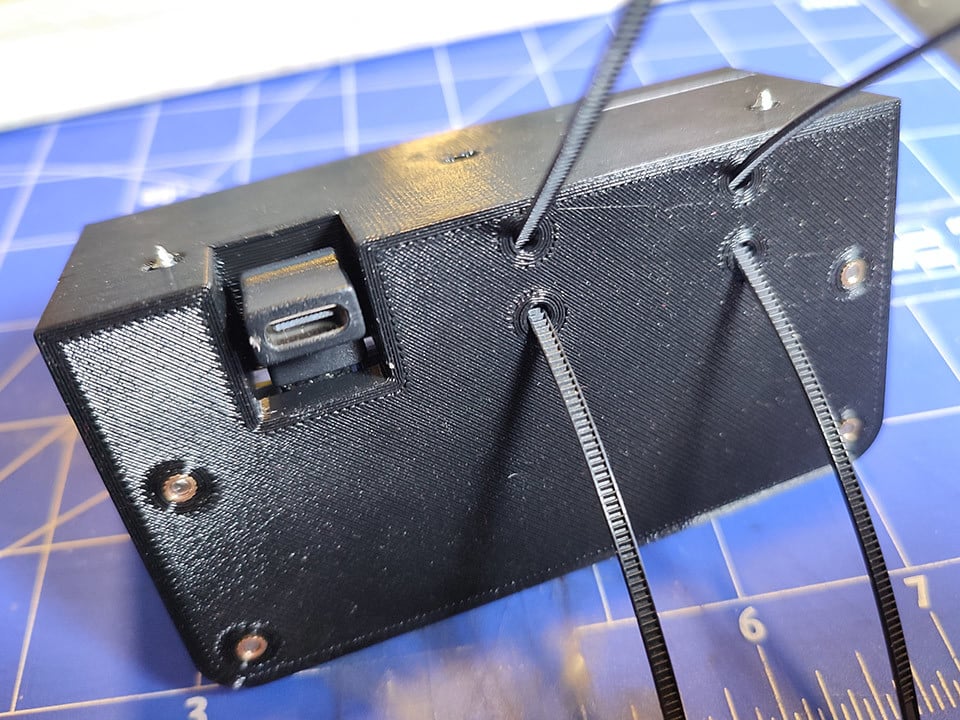

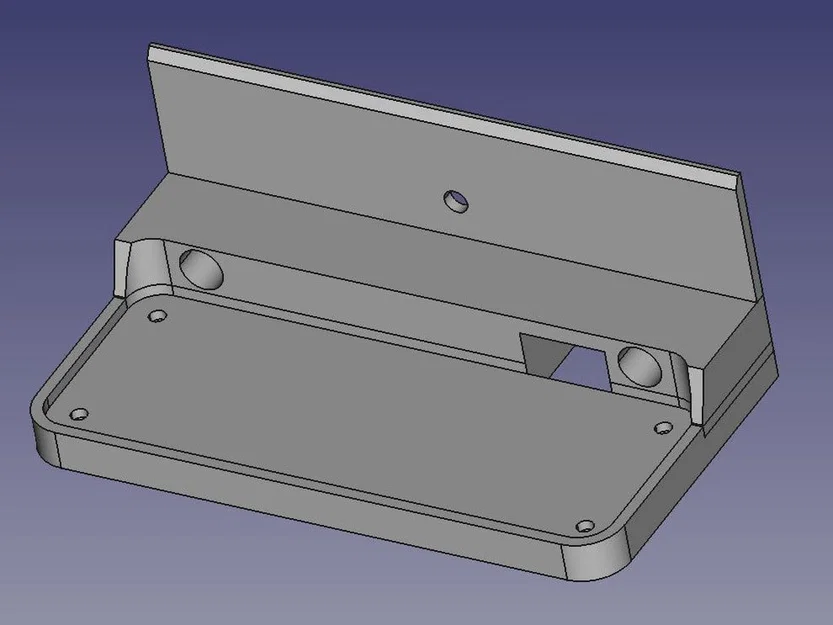

Ở mặt sau holder có các lỗ cho 2 dây rút (zip tie). Đây là tuỳ chọn, dùng để cố định dây USB cho gọn gàng dưới bàn. Mình dùng zip tie bản 2.3mm, nhưng 3mm chắc cũng vừa. Rãnh luồn zip tie có dạng cong nên đẩy qua một lỗ thì nó sẽ chui ra lỗ còn lại. Nếu bị kẹt bên trong thì bẻ nhẹ đầu zip tie một chút để luồn dễ hơn.

Mounting

Holder được bắt vào bàn bằng 2 vít gỗ 3.5mm (có lỗ cho con vít thứ 3 nhưng không cần).

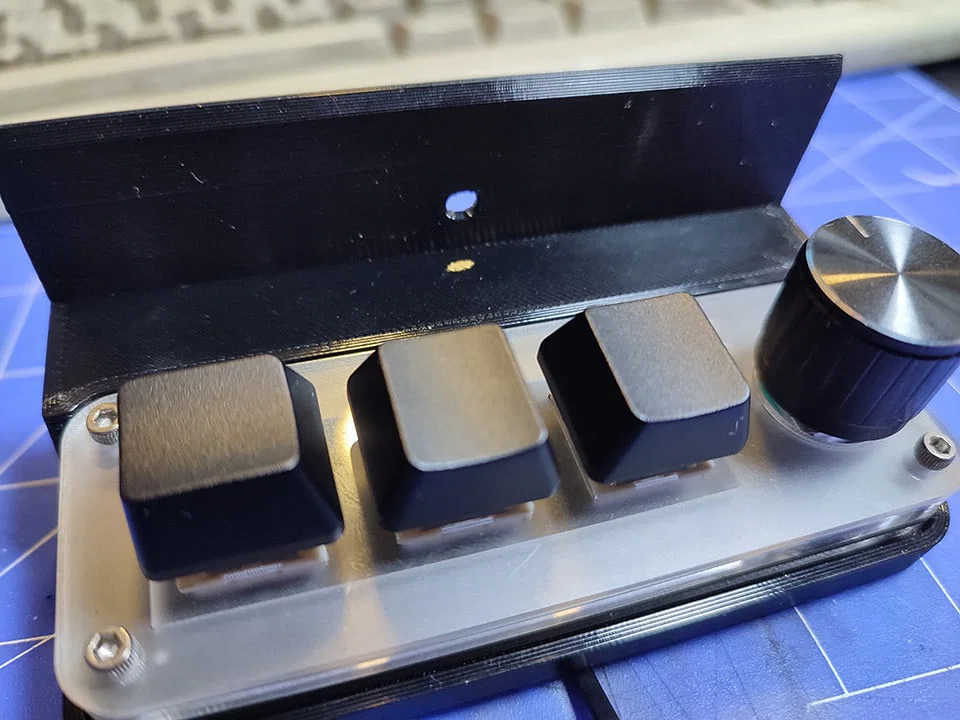

Mép trên của holder đóng vai trò canh thẳng hàng. Chỉ cần đặt sát (flush) với mép bàn là mọi thứ sẽ thẳng chuẩn.

Cần tính trước một chút khi lắp bàn phím.

Trước tiên hãy bắt holder lên dưới mặt bàn khi CHƯA gắn bàn phím. Khi đã gắn bàn phím vào thì nó che mất lỗ vít, lúc đó sẽ không với tới để siết vít được.

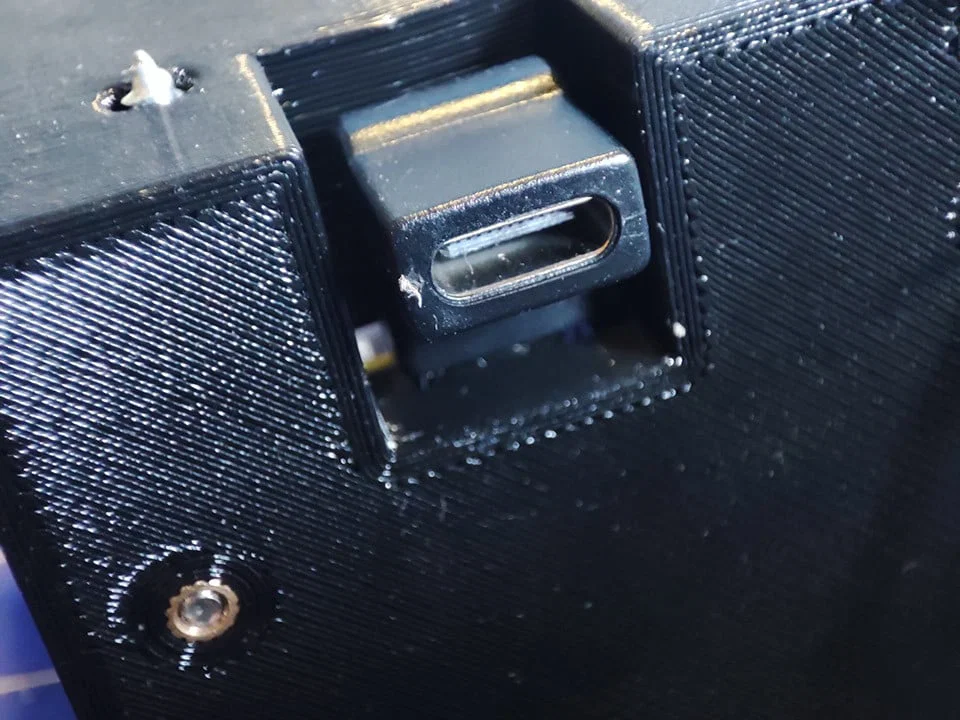

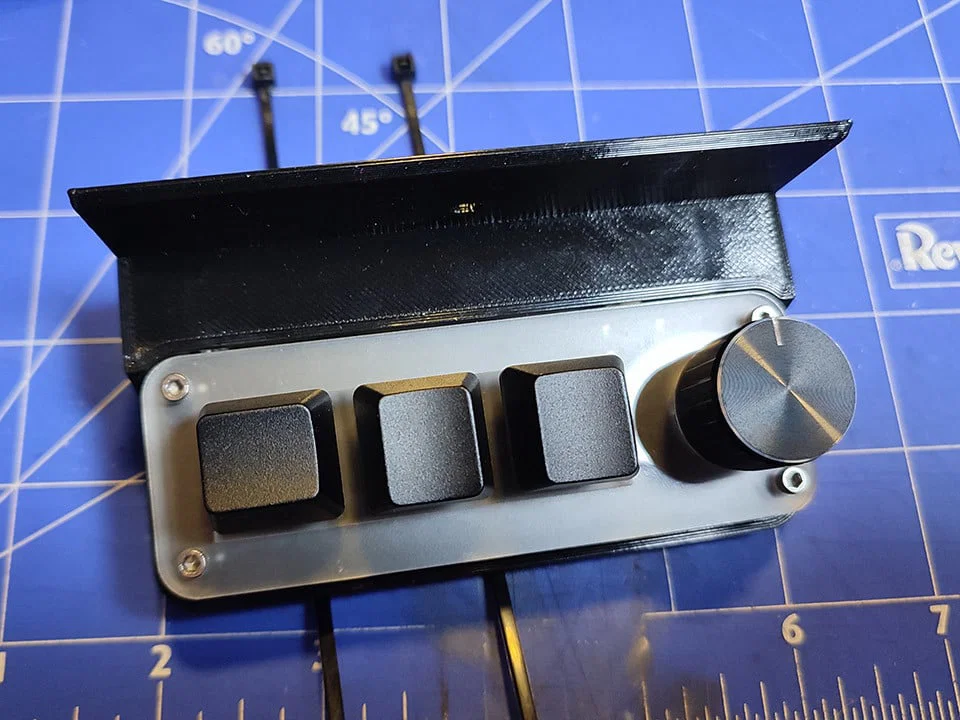

Adapter USB-C không thể gắn vào bàn phím nếu bàn phím đã nằm trong holder. Vì vậy, hãy luồn adapter qua khe, cắm vào bàn phím, rồi mới cố định bàn phím lên holder. Làm rất nhẹ nhàng.

Đừng quên là bạn nên tháo tấm back plate của bàn phím nếu dùng vít dài 16mm.

Tuy nhiên, nếu bạn có vít dài hơn, hoặc muốn dùng băng keo (glue tape) thay vì vít thì cứ thử. Mình không chắc 100% nhưng trong model có chừa một khoảng hở, có thể vẫn lắp vừa bàn phím kèm back plate.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

No

Resolution:

0.3mm

Infill:

25%

Filament: Devil Design PETG black

Notes:

Cứ in đúng theo hướng đặt sẵn. Không cần supports.
