Móc sàn gập MOD cho KUKIRIN G2 (Foldable Deck Hook)

Tác giả The Astrononeer Astrononeer

Lượt tải
38
Lượt thích
5
Lượt coi
732

File 6 1,3 MB

  • pin_block_1777696039.stlSTL · 70,4 KB
  • deck_block_1777696040.stlSTL · 69,3 KB
  • hook_1777696040.stlSTL · 79,8 KB
  • folding_bracket_1777696041.stlSTL · 403,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Không bị lạch cạch và gập/mở rất dễ.

In được trong khoảng 3 giờ bằng PLA với:

0.20 layer height.

5 layer wall loop.

20% infill dạng honeycomb 3D (30% infill cho FOLDING BRACKET)

PHỤ KIỆN CẦN THÊM

  • x4 ốc và bu-lông M4 x 8mm (để cố định collar vào stem).
  • x6 bu-lông M4 x 12mm (để cố định hook, hook slider và folding pivot).
  • x1 lò xo SPRING 9.5x16mm (hoặc loại khác hoạt động tương đương) cho chốt khóa gập.

HƯỚNG DẪN:

1- lắp 2 phần SUPPORT PART với phần dày hơn hướng xuống dưới, ôm quanh stem của xe phía trên chỗ cable acces. Dùng 4 ốc và bu-lông M4.

2- cố định HOOK vào FOLDING BRACKET bằng 4 bu-lông M4 x 12mm, vặn trực tiếp xuyên qua nhựa (vặn chắc tay từ 2 bên).

3- lắp lò xo và PIN BLOCK vào lỗ lớn hơn trên phần SUPPORT RIGHT, rồi trượt FOLDING BRACKET vào đúng vị trí trong lúc nhấn PIN BLOCK.

4- vặn chắc tay xuyên qua nhựa 2 bu-lông M4 x 12mm còn lại cho tới khi chạm/khít lại là được, không siết ép quá mạnh.

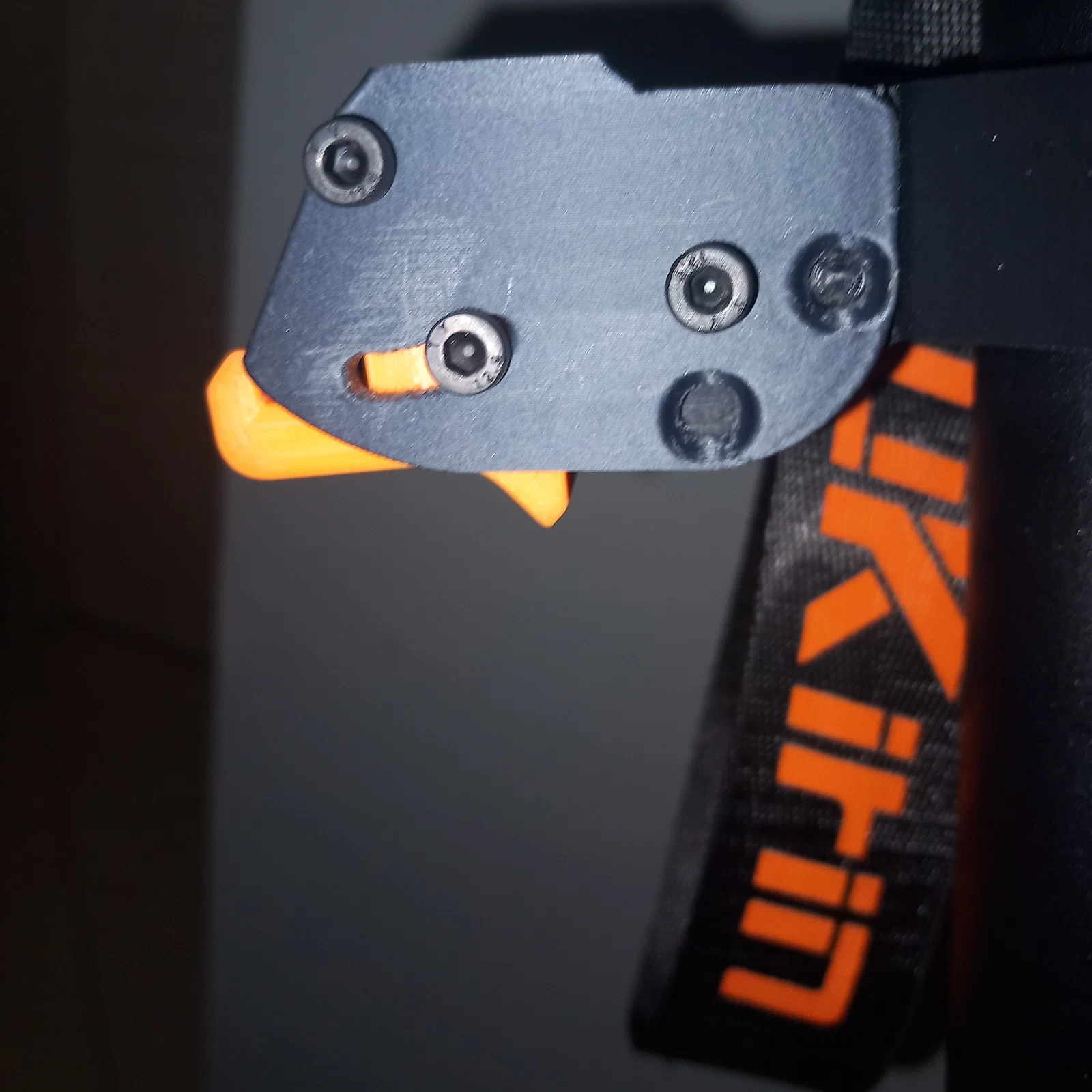

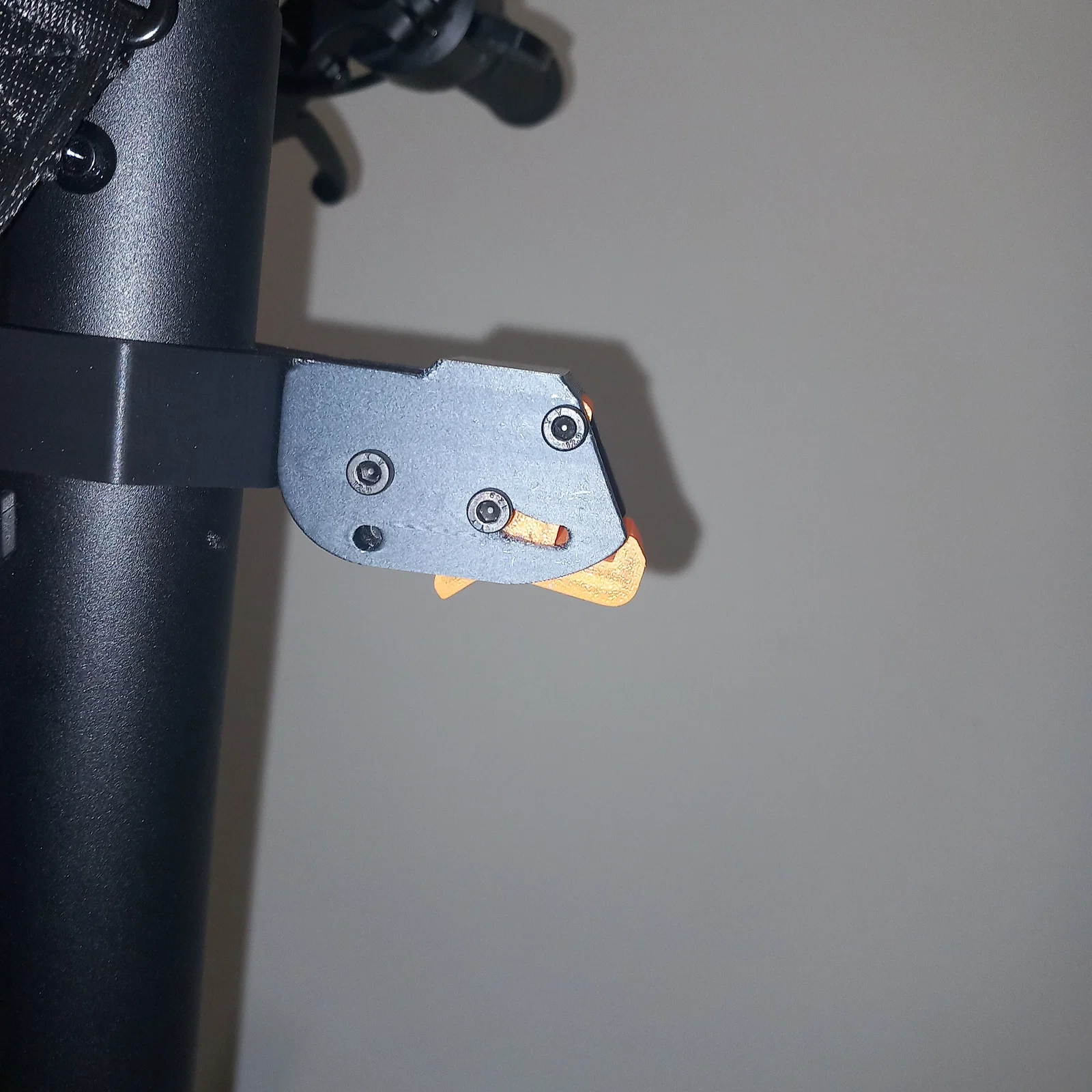

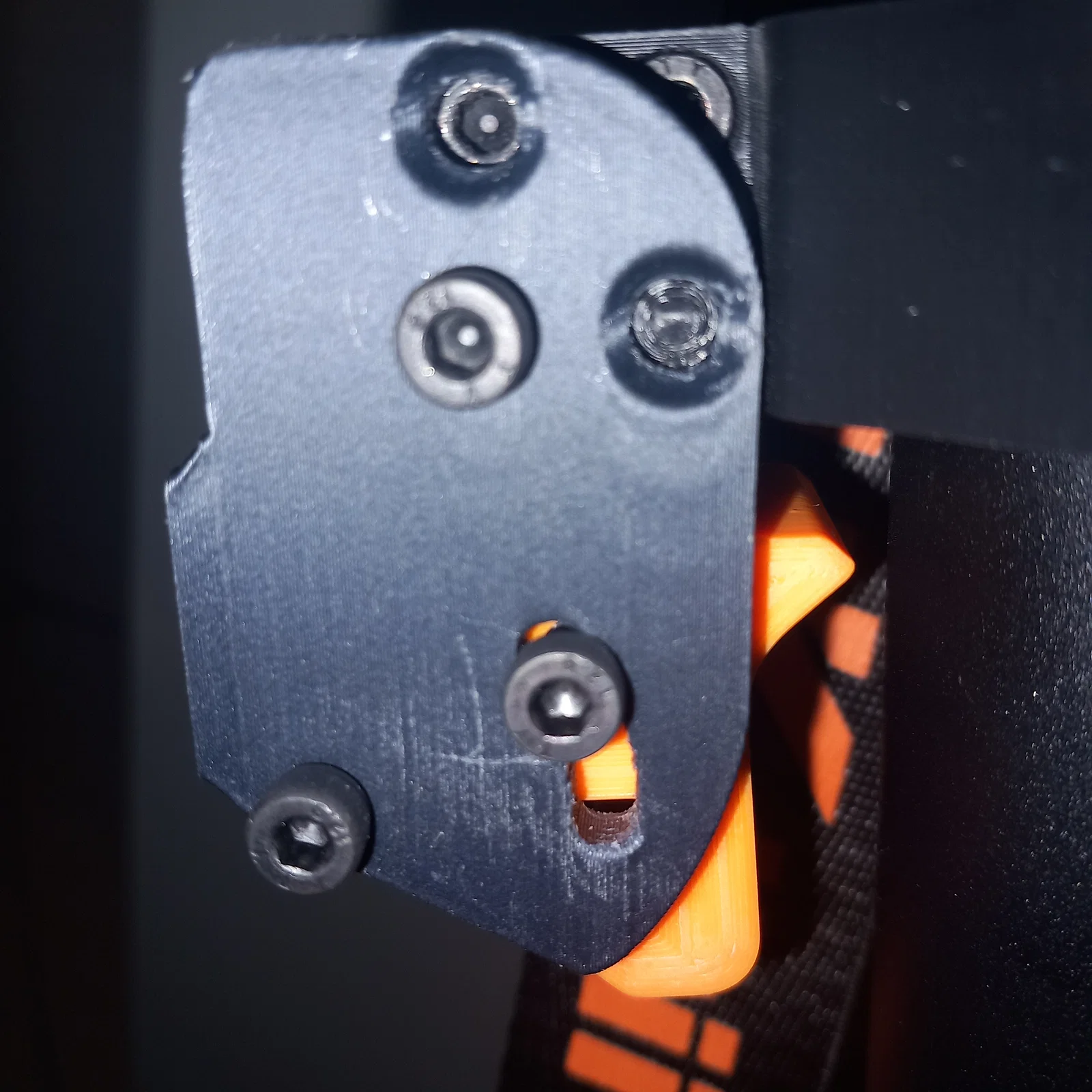

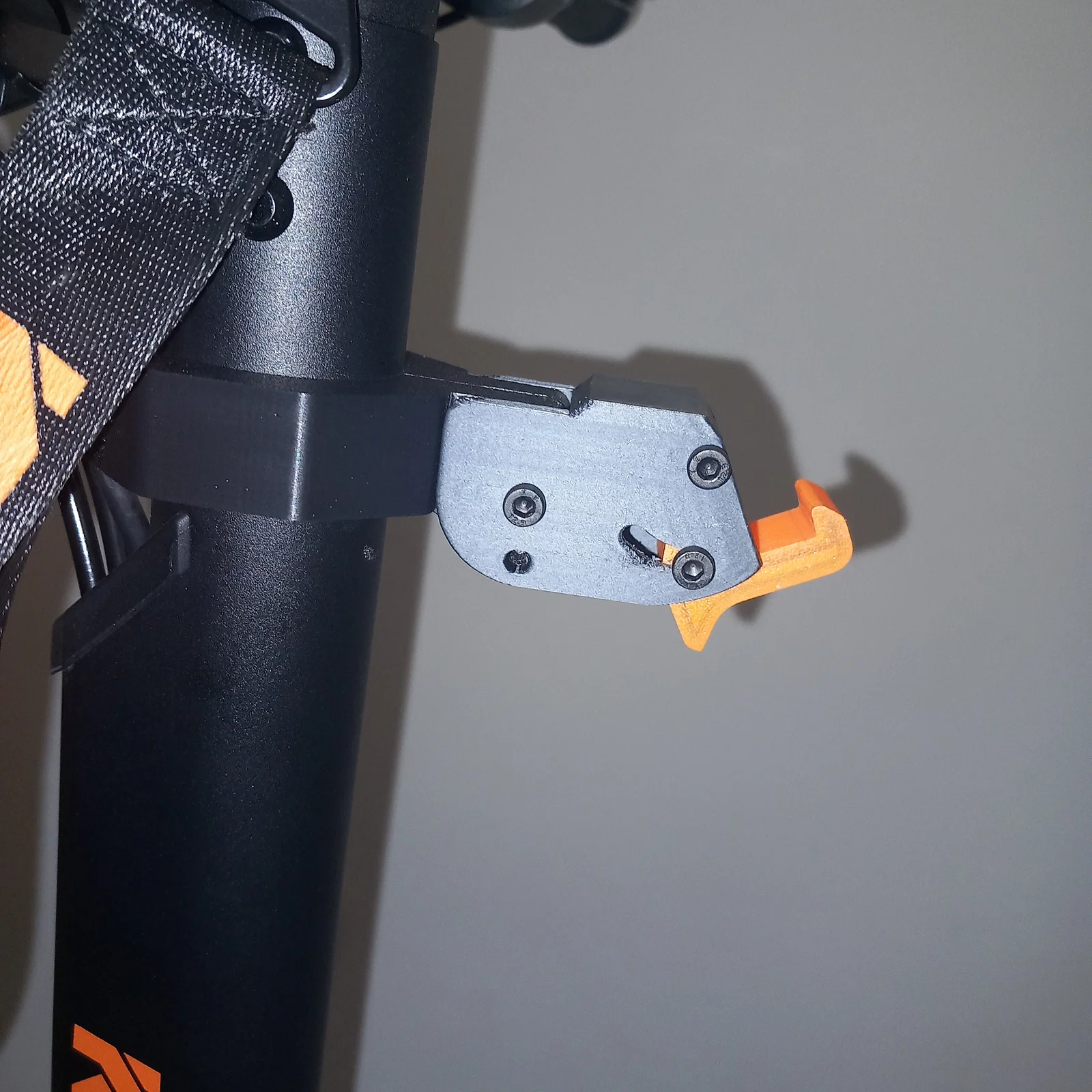

5- cố định collar đúng vị trí như hình minh họa.

CÁCH DÙNG:

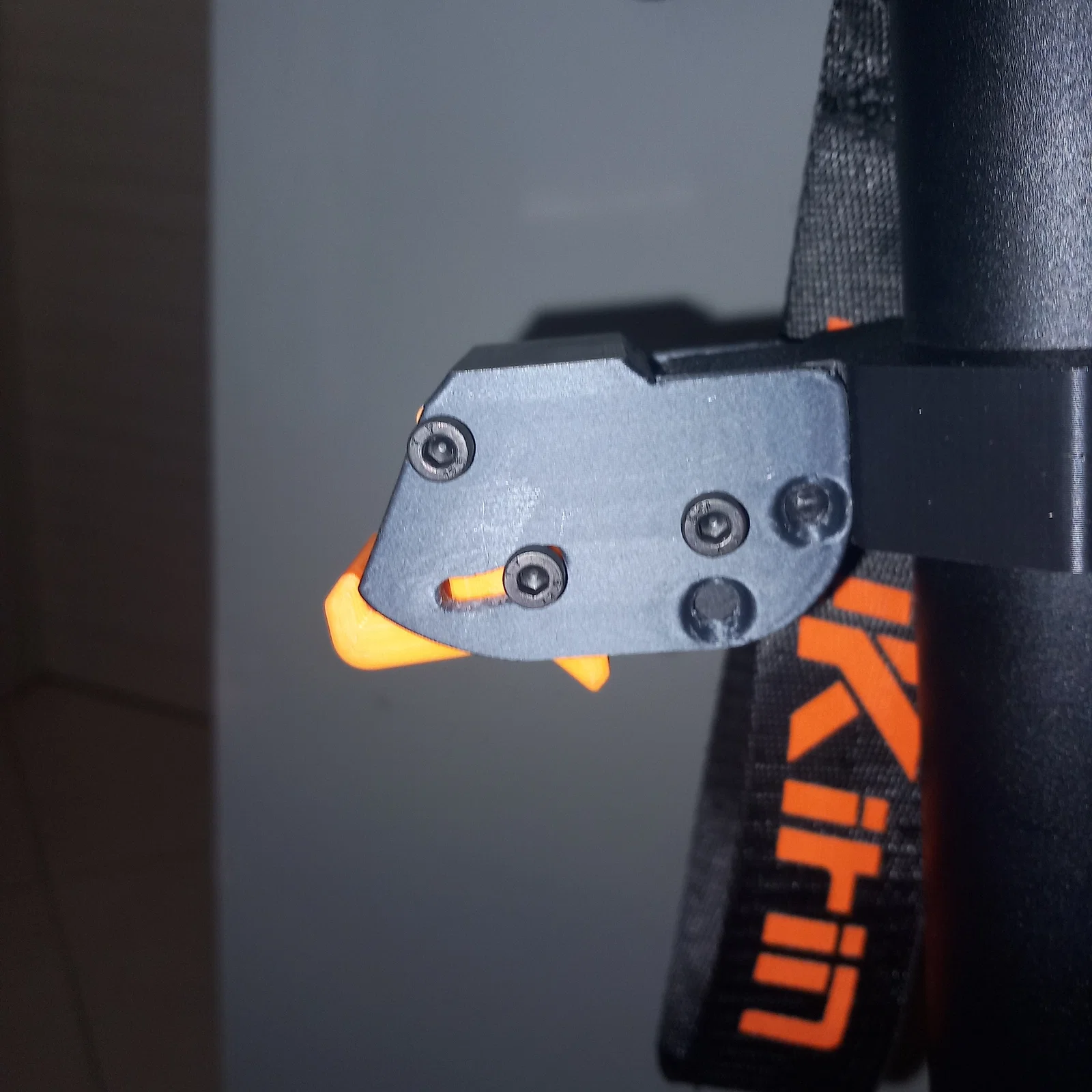

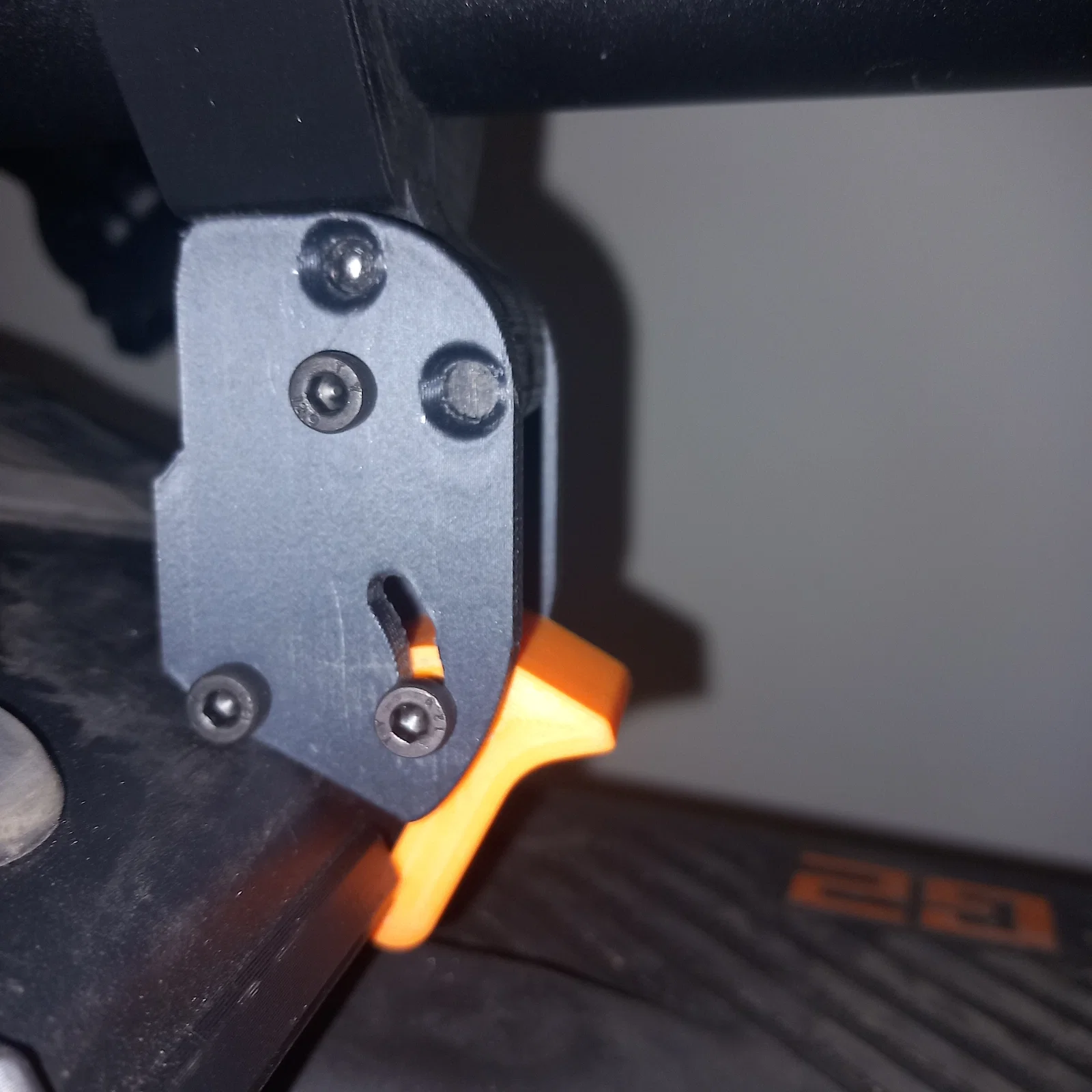

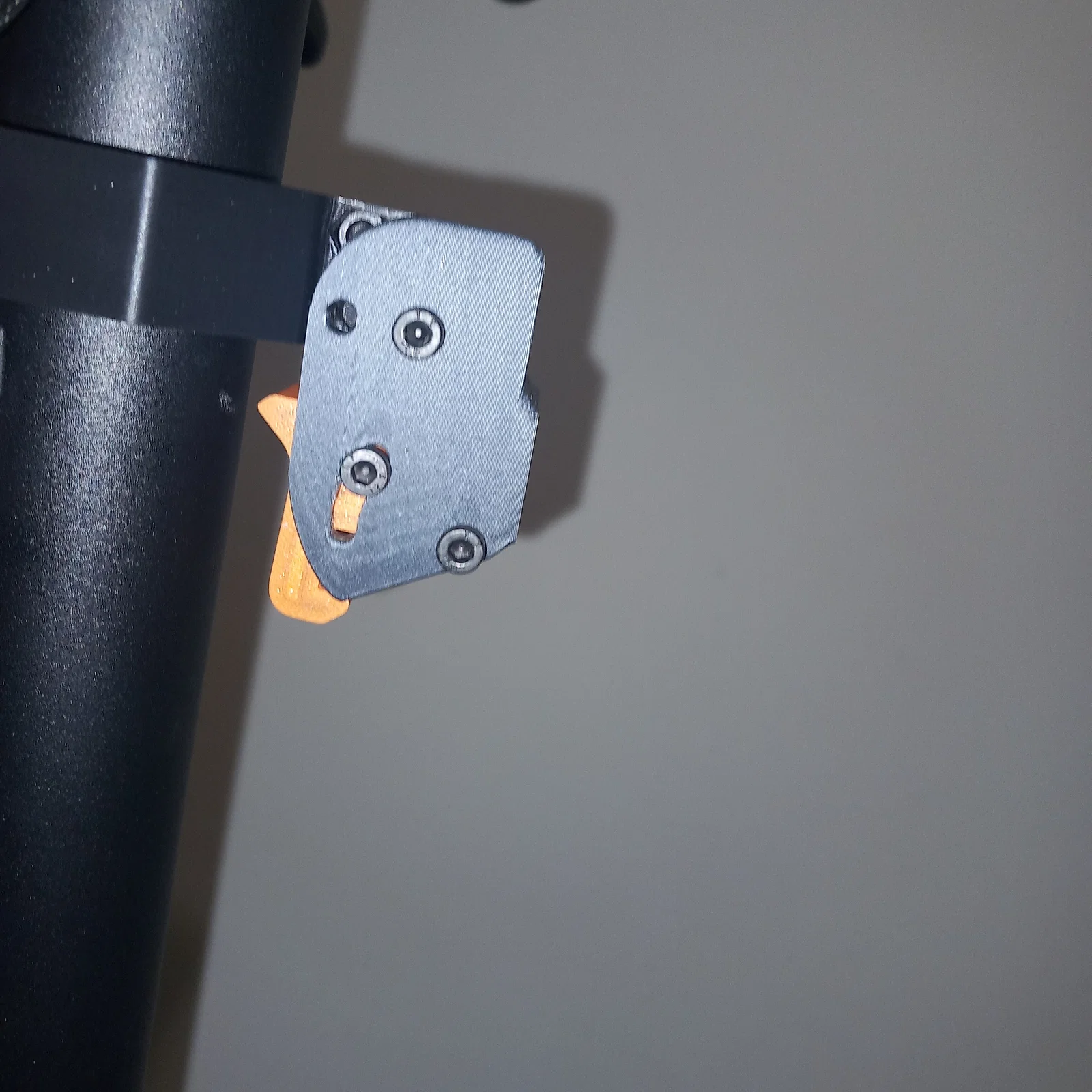

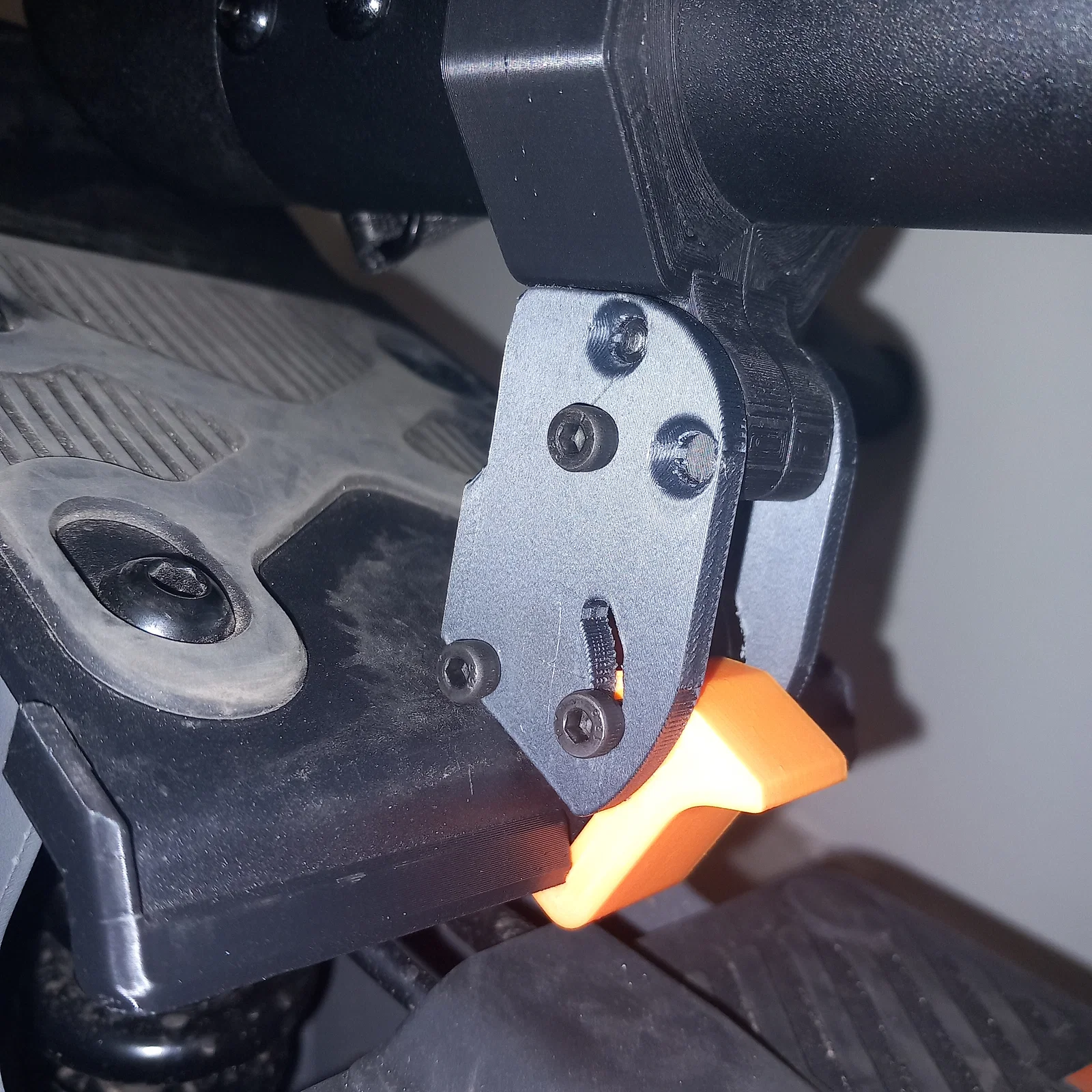

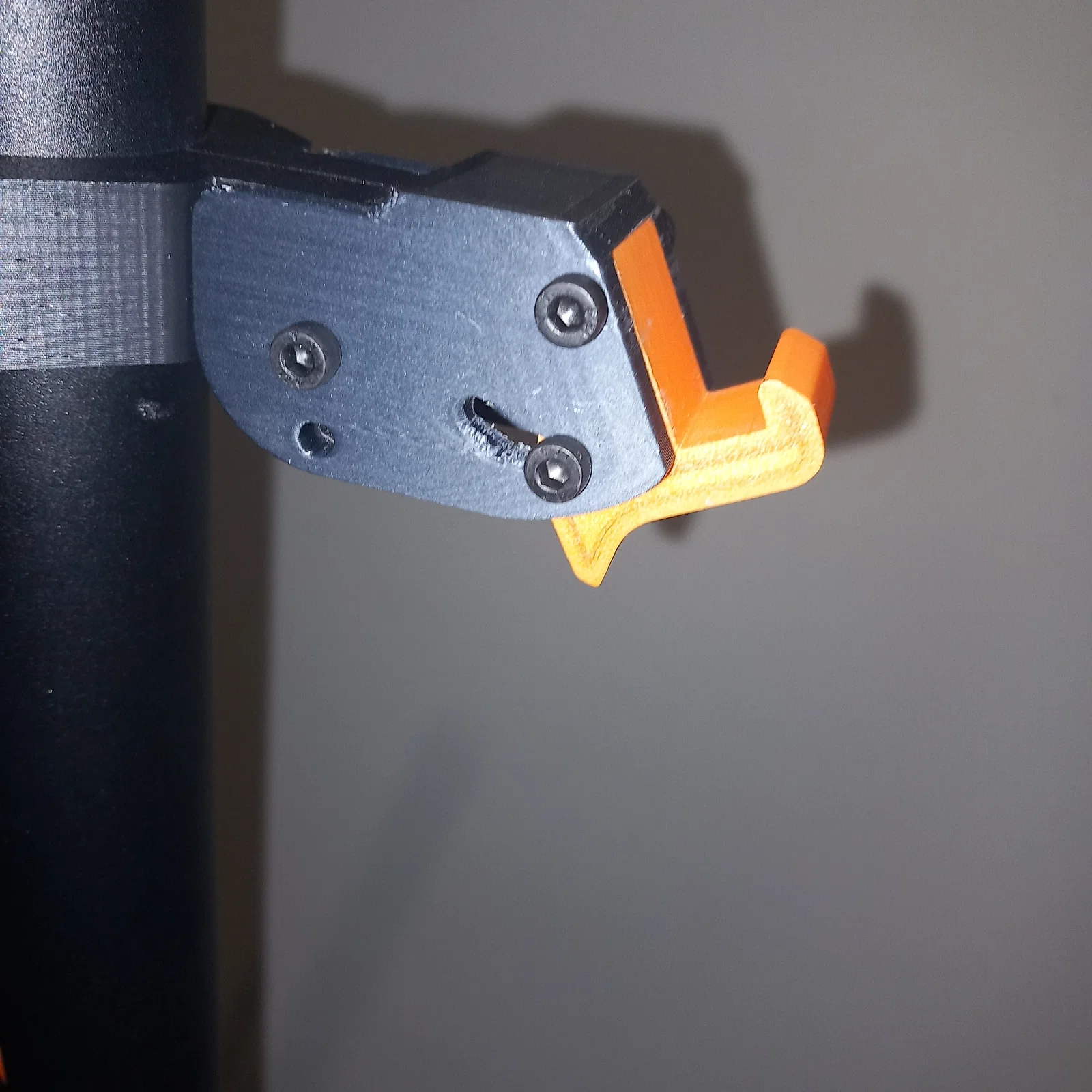

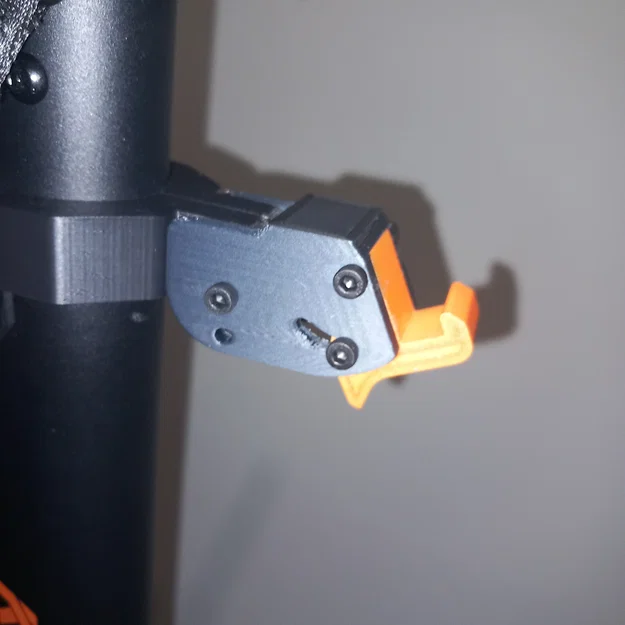

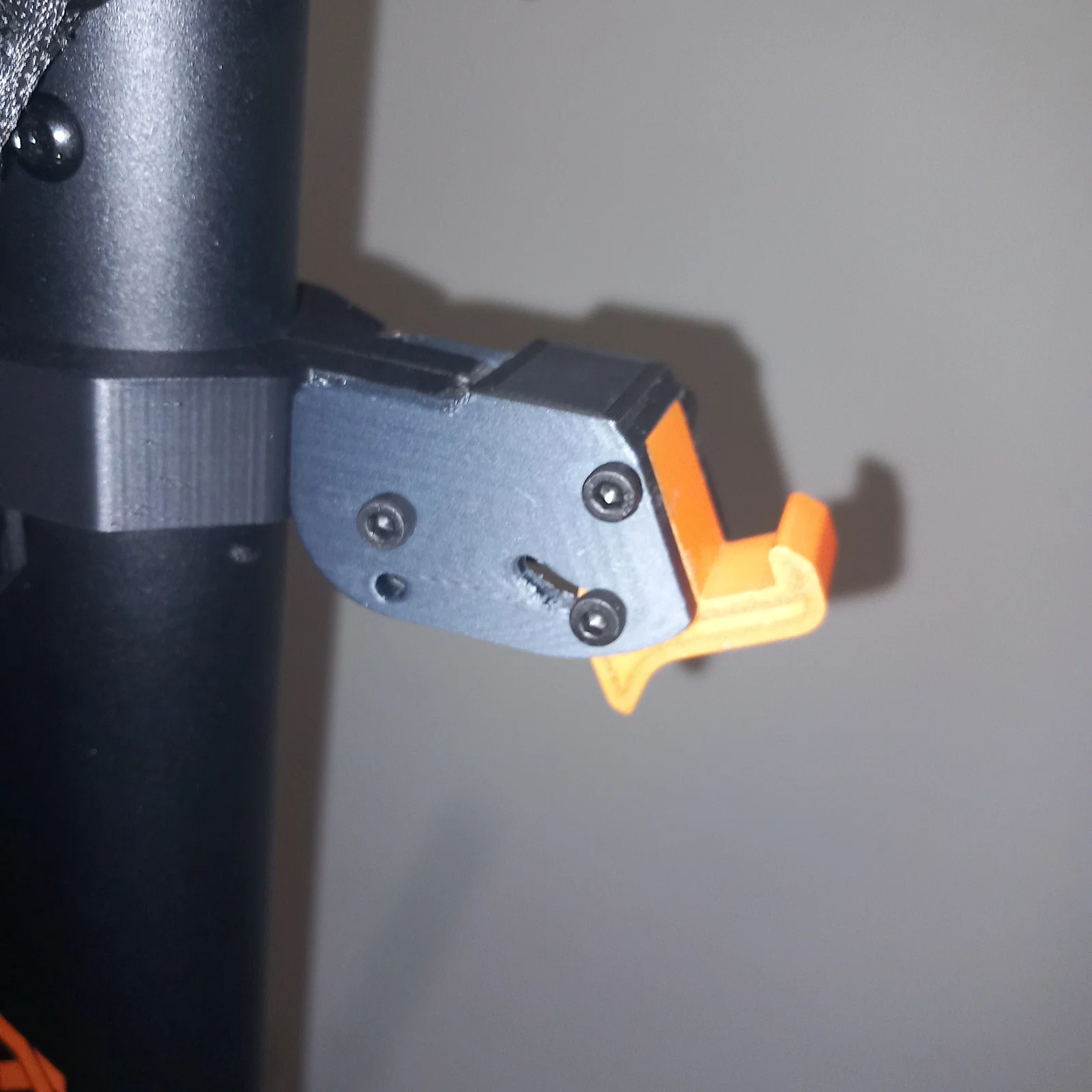

mở (unfold) bracket với hook ở vị trí phía sau, cho deck tiếp xúc với folding bracket và kéo dài hook cho tới khi nó “tách” vào đúng vị trí.

contract for support
