Kệ lưu trữ giấy nhám Full 9x13

Đây là kệ để giấy nhám (sandpaper rack) được làm dựa trên model của MadebyA2. Bản gốc cần rất nhiều ốc vít, còn bản này chủ yếu dùng chốt in (printed dowels – studs/pins) làm ngàm liên kết.

Các chốt này tương thích với thiết kế gốc, giúp tiết kiệm hơn 28 con ốc cho mỗi tầng!!!

Bạn có thể dán keo các chốt lại với nhau, nhưng vì là dạng press-fit nên không bắt buộc. Mình đang dùng 12 tầng mà không cần keo vẫn rất chắc! Chốt được thiết kế lệch (offset) có chủ ý để dễ in hơn; bắt buộc phải in theo phương ngang, nếu không sẽ không cứng!

Để lắp ráp, bạn sẽ cần một cây kìm tốt để ấn chốt vào, 4 vít M3 và ê-cu (mỗi plate) và các phần in sau:

Thiết lập ban đầu:

• 2 phần mặt plate trước (front plate sections)
• 2 phần mặt plate sau (back plate sections)
• 3 bát/giá bên trái (left brackets)
• 3 bát/giá bên phải (right brackets)
• 1 bát/giá phía sau (back bracket) (trái hoặc phải đều được)
• 3 chân trái (left legs)
• 3 chân phải (right legs)
• 40 chốt (dowels)

Sau đó, cho mỗi tầng mới bạn sẽ cần:

• 1 phần mặt plate trước (front plate sections)
• 1 phần mặt plate sau (back plate sections)
• 3 bát/giá bên trái (left brackets)
• 3 bát/giá bên phải (right brackets)
• 1 bát/giá phía sau (back bracket) (trái hoặc phải, luân phiên giữa 2 bên)
• 28 chốt (dowels)
• 4x vít và ê-cu M3

Cách lắp:

• Dùng 4x vít M3 và ê-cu để ghép plate trước và plate sau lại với nhau

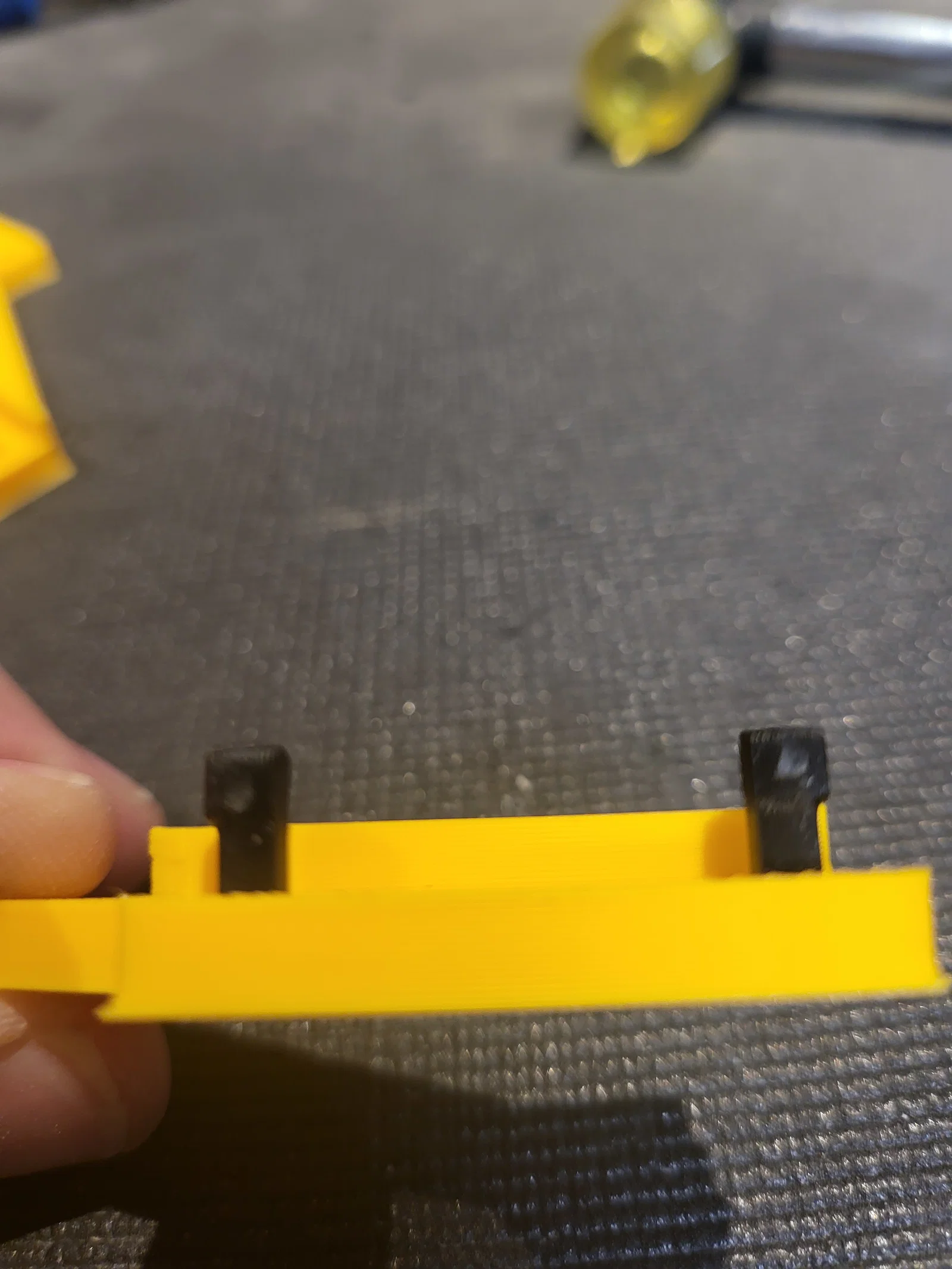

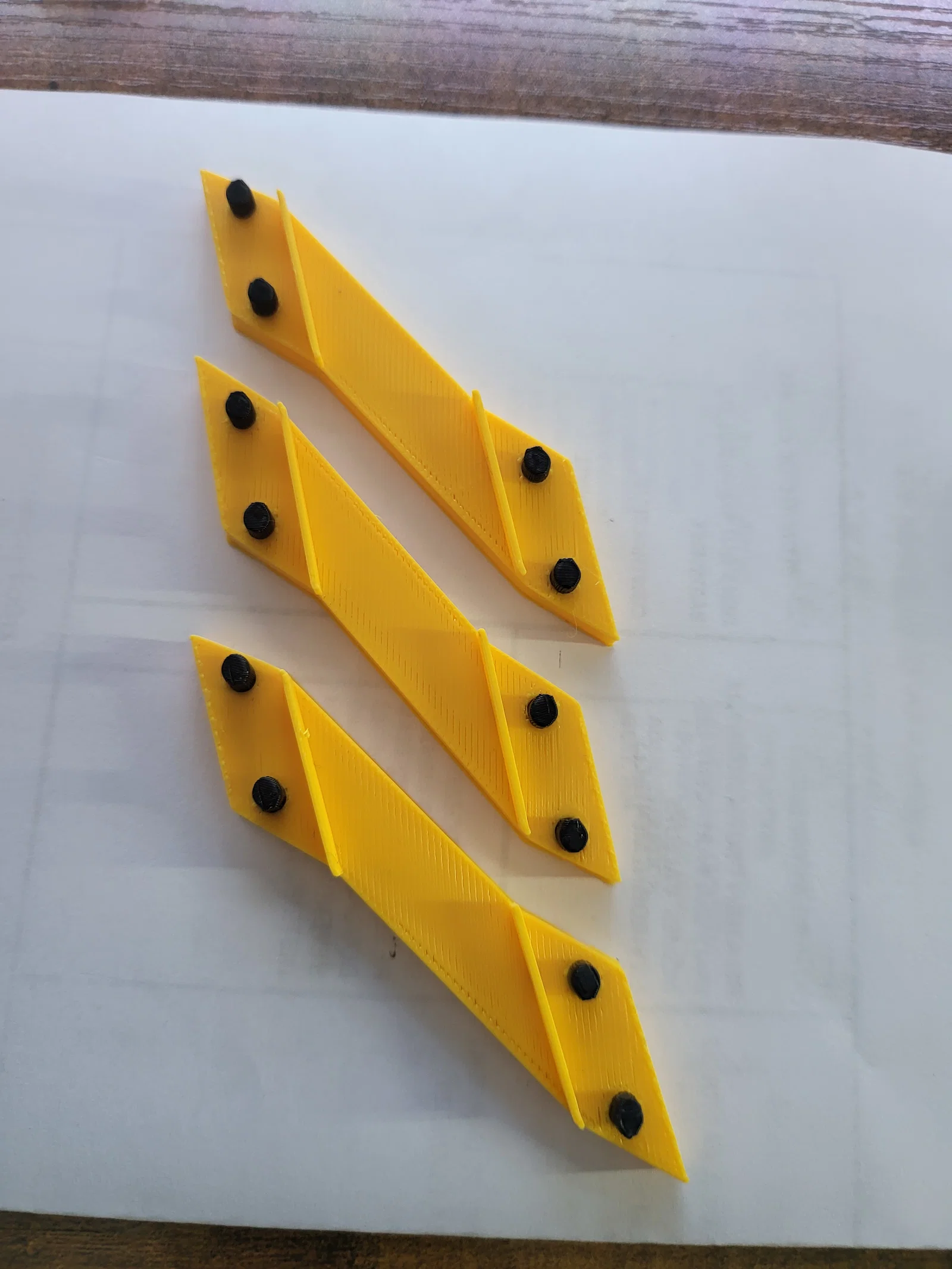

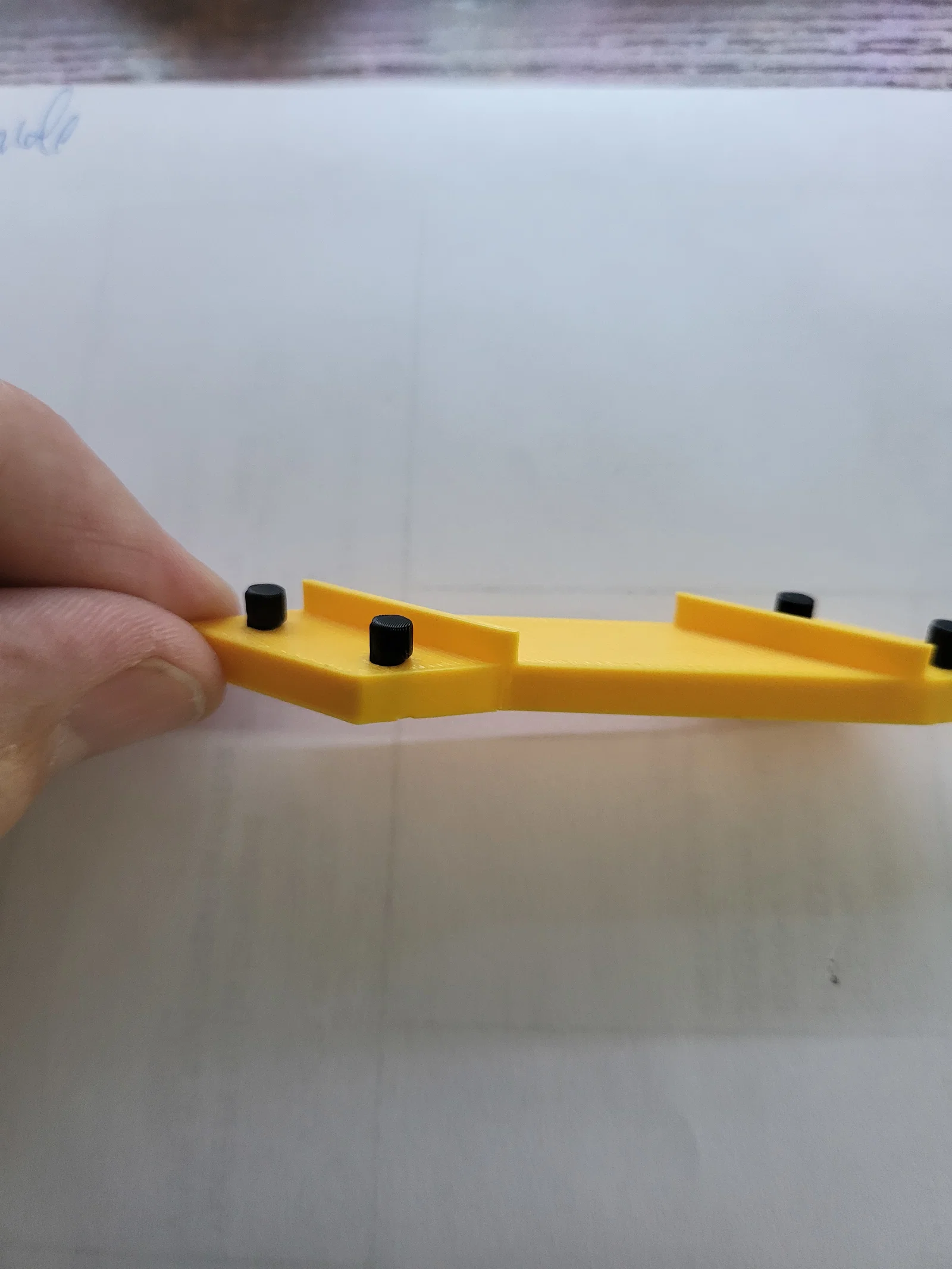

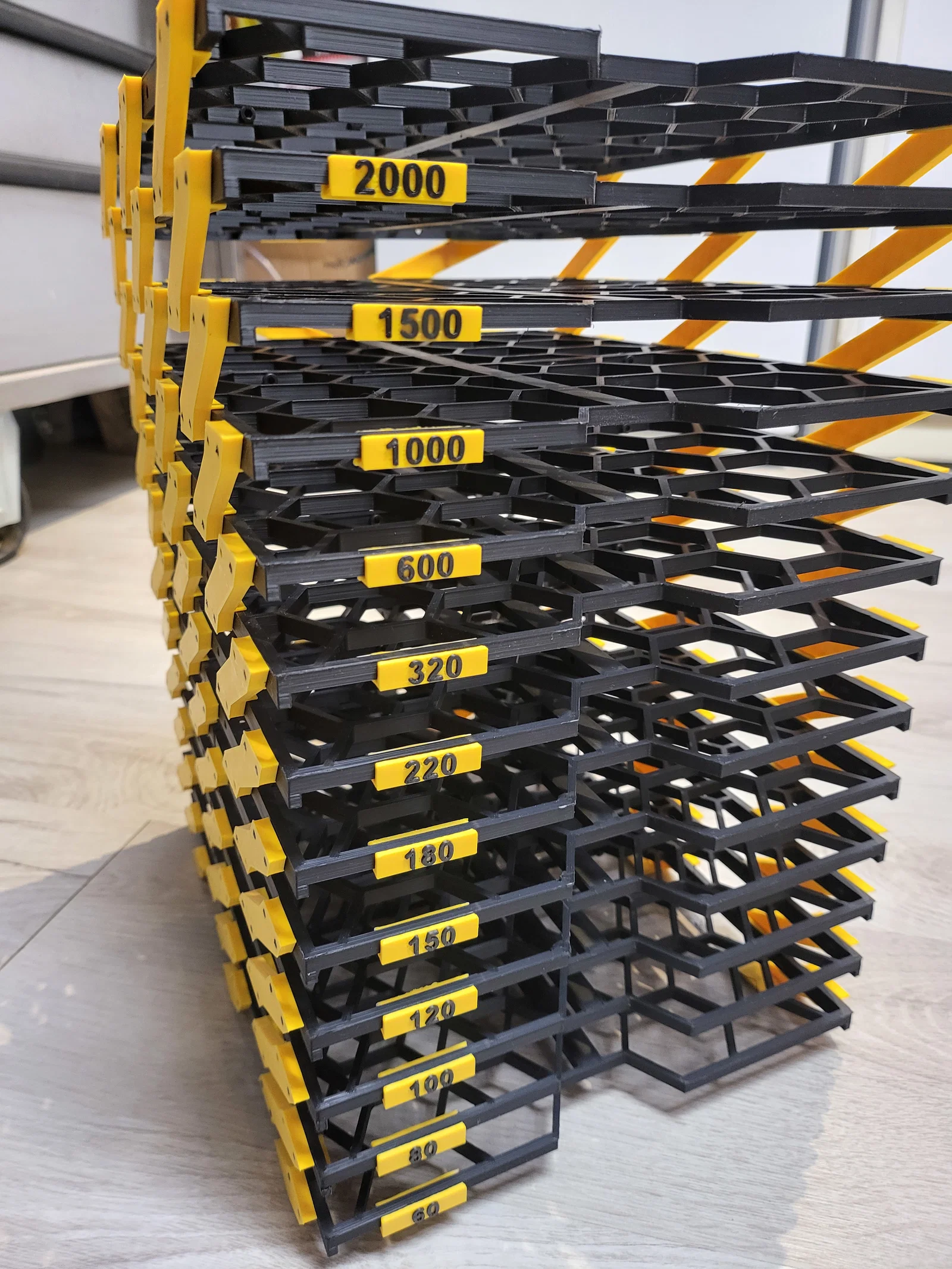

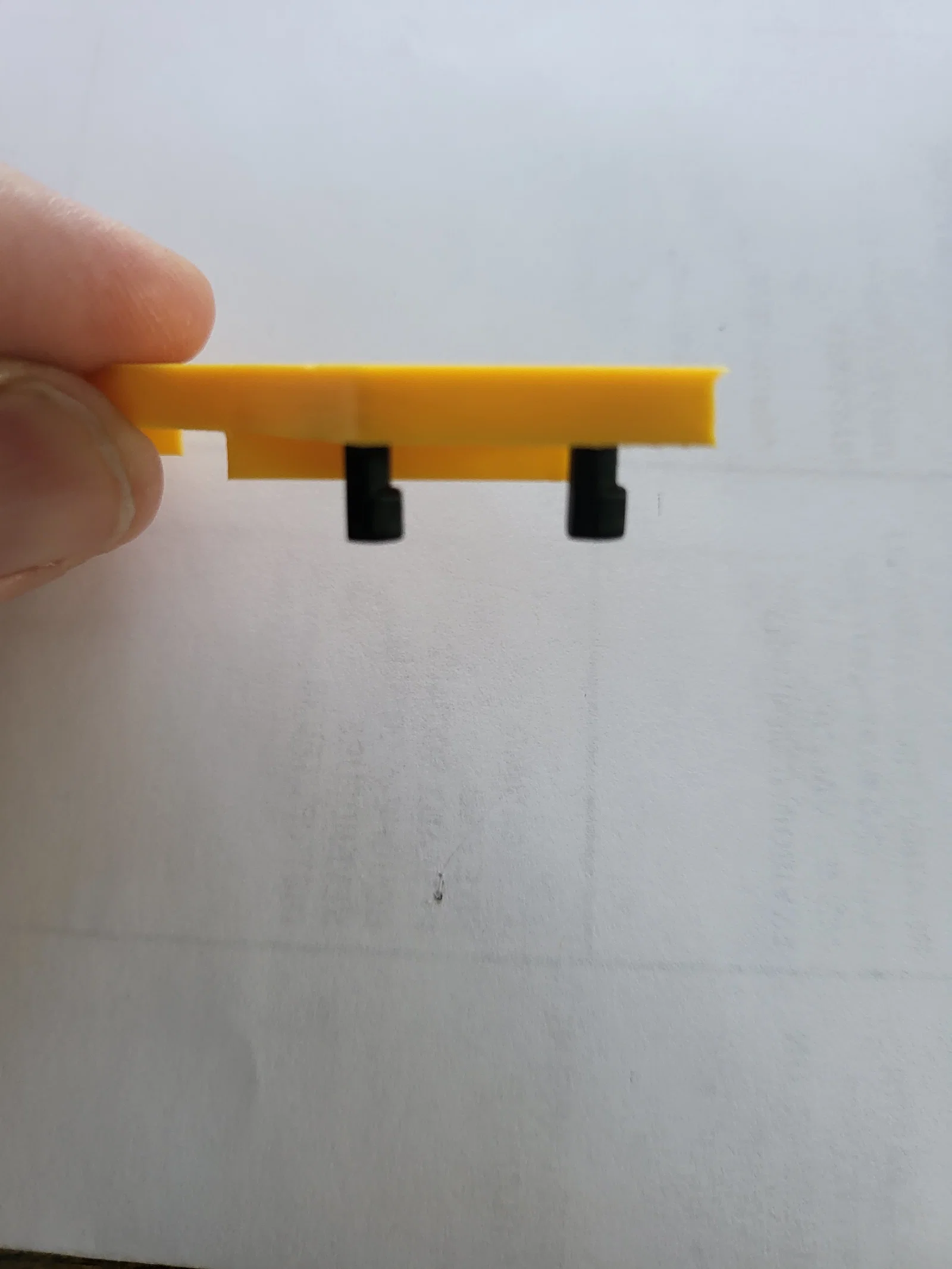

• Cắm phần nhỏ hơn của chốt vào 3 bát trái và 3 bát phải, đảm bảo hướng lệch (offset) đi theo cùng một chiều (xem hình) – dạng press-fit nên sẽ cần kìm!
•

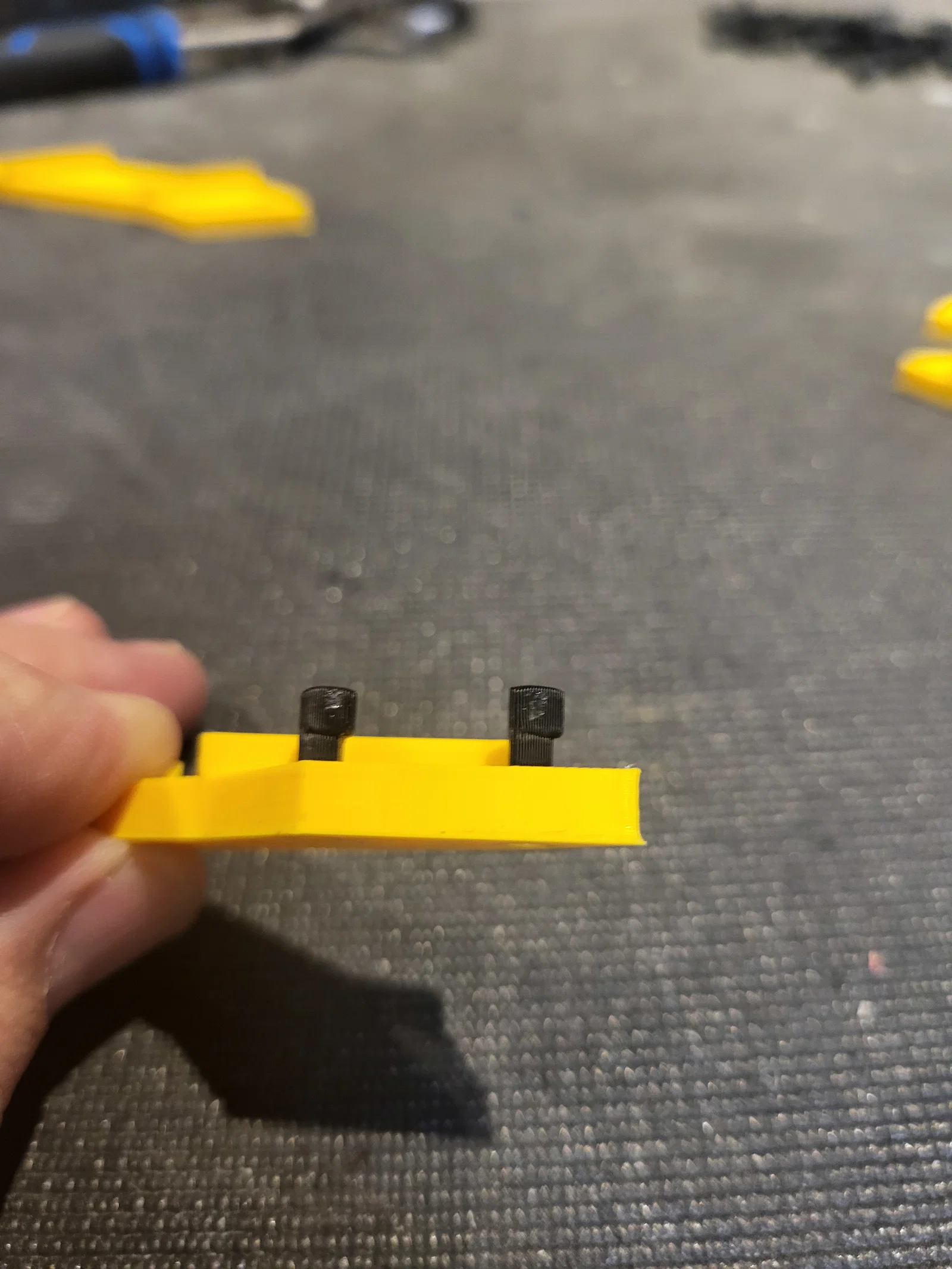

• Cắm phần nhỏ hơn của chốt vào một bát phía sau (luân phiên trái/phải cho mỗi tầng), đảm bảo hướng lệch (offset) đi ngược chiều (xem hình) – dạng press-fit nên sẽ cần kìm!
•

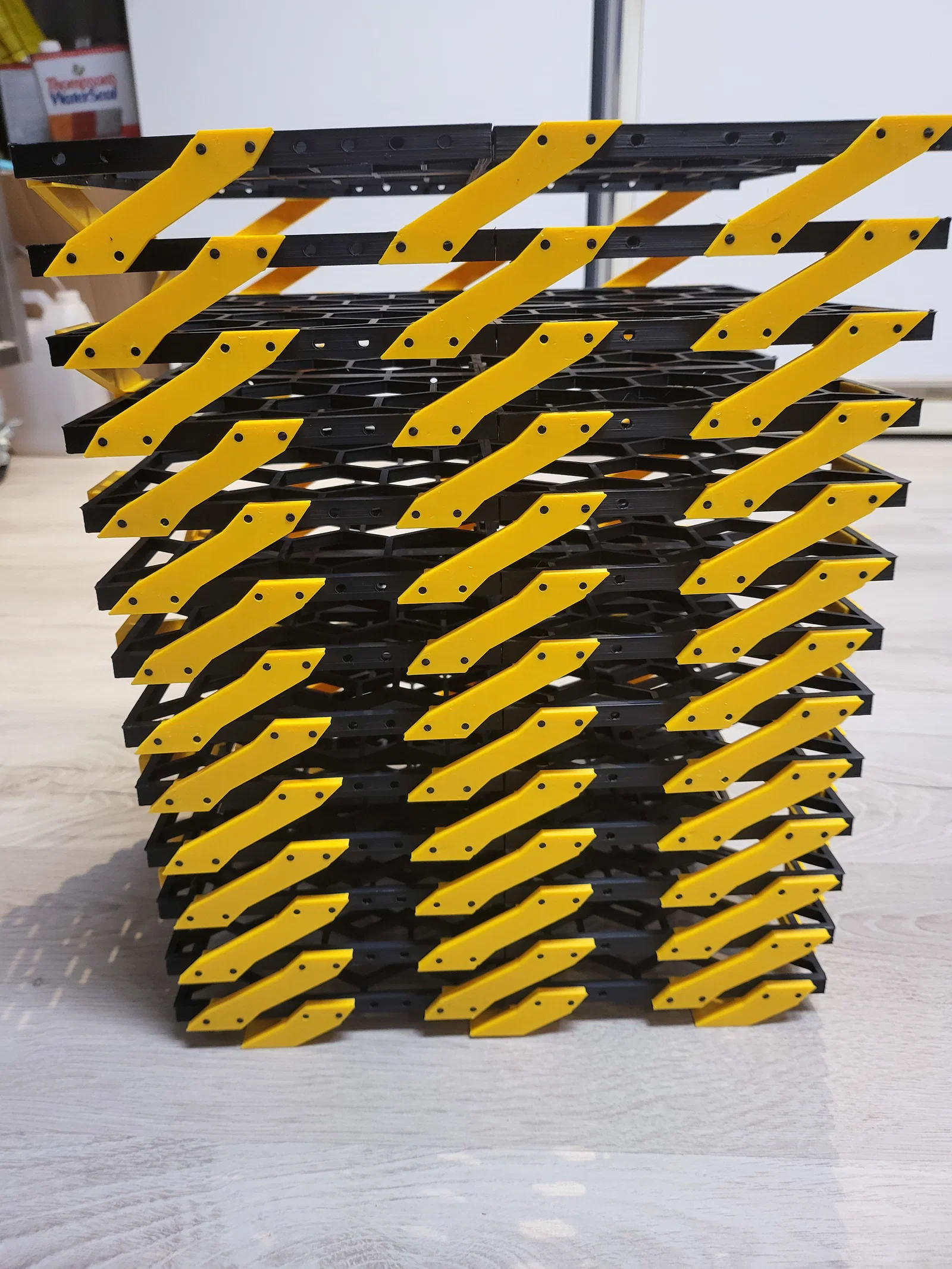

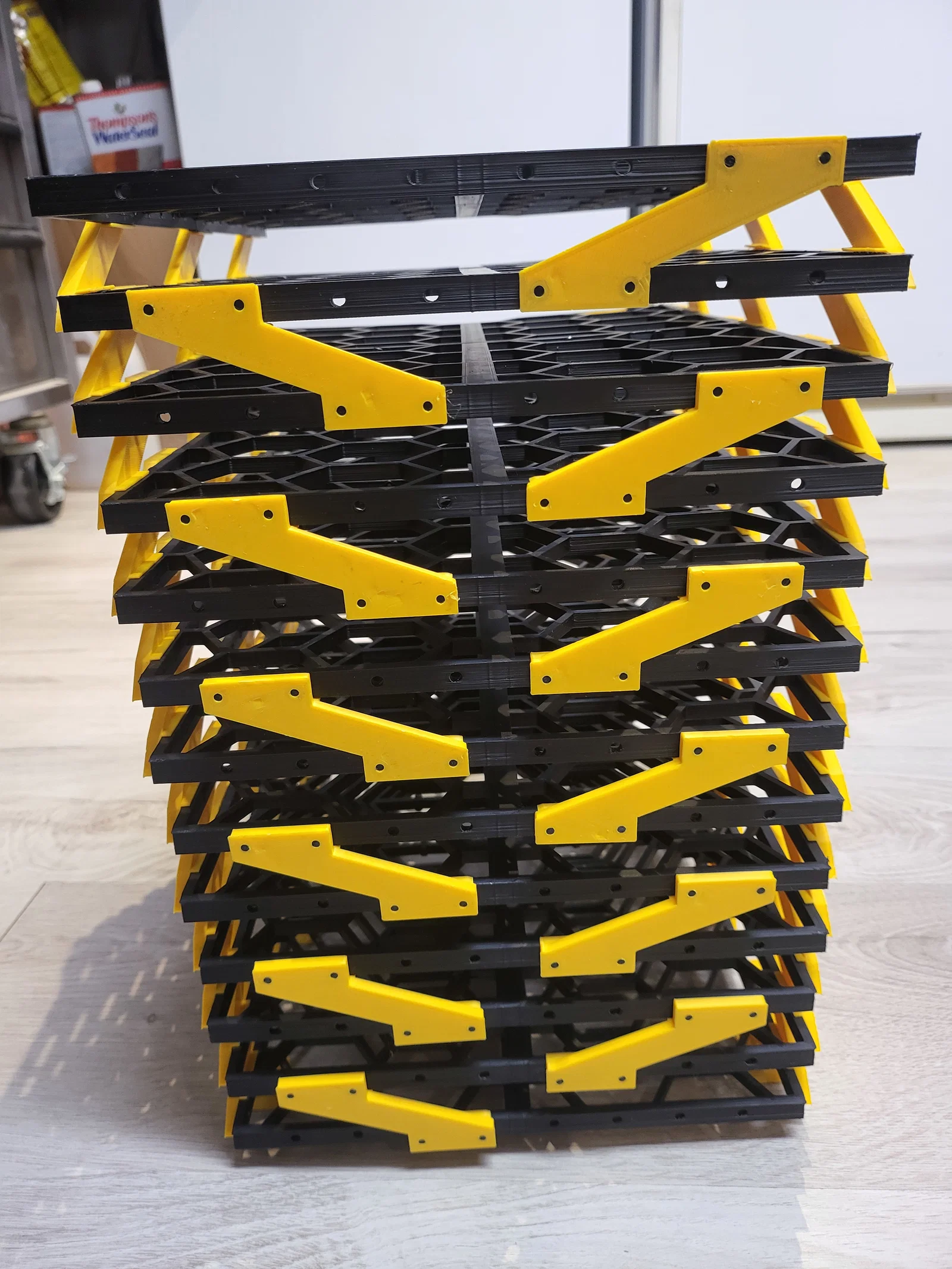

• Gắn các bát trái, bát phải và bát sau lên từng tầng – dạng press-fit nên sẽ cần kìm!
• Làm bao nhiêu tầng tuỳ nhu cầu

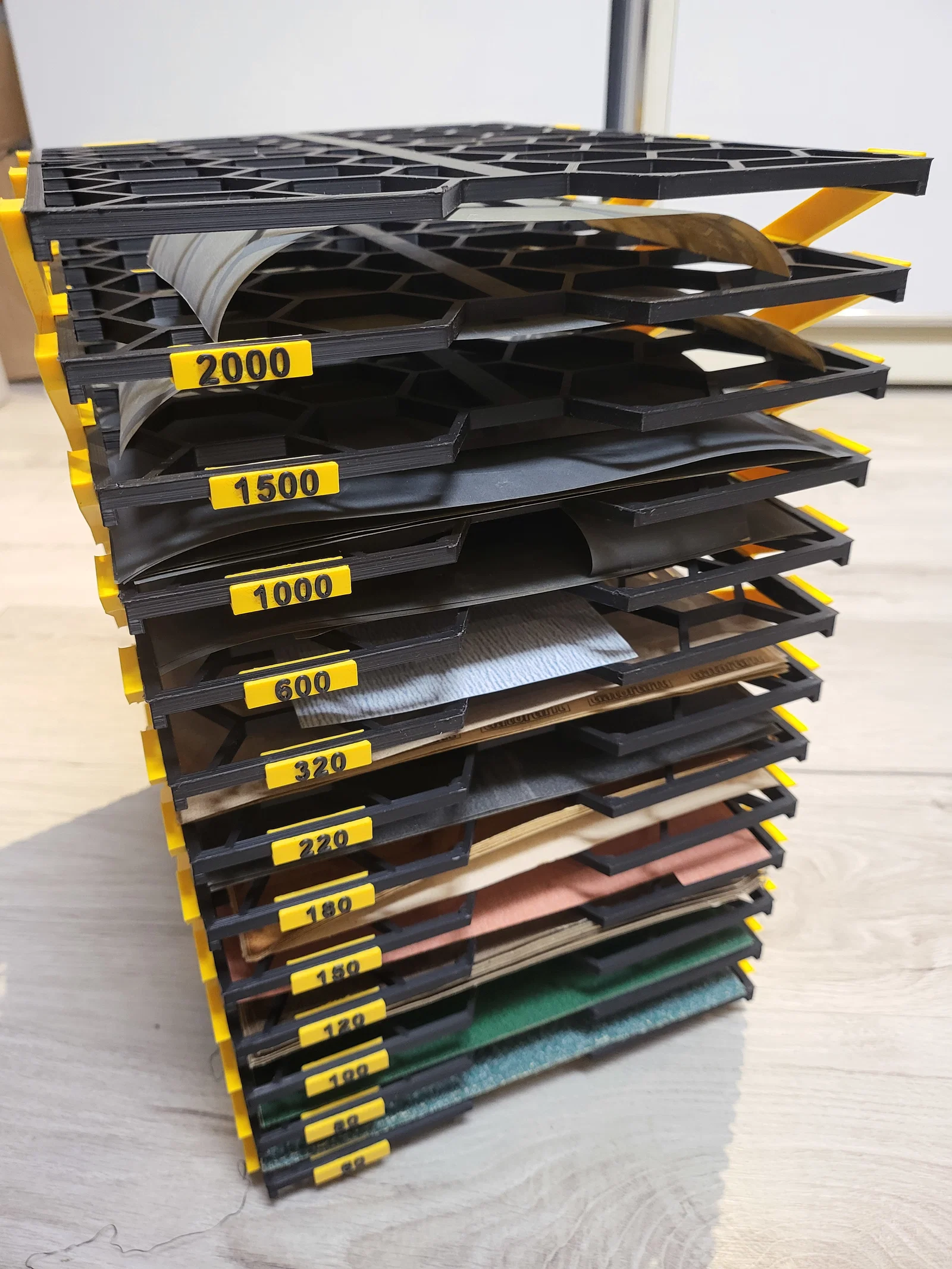

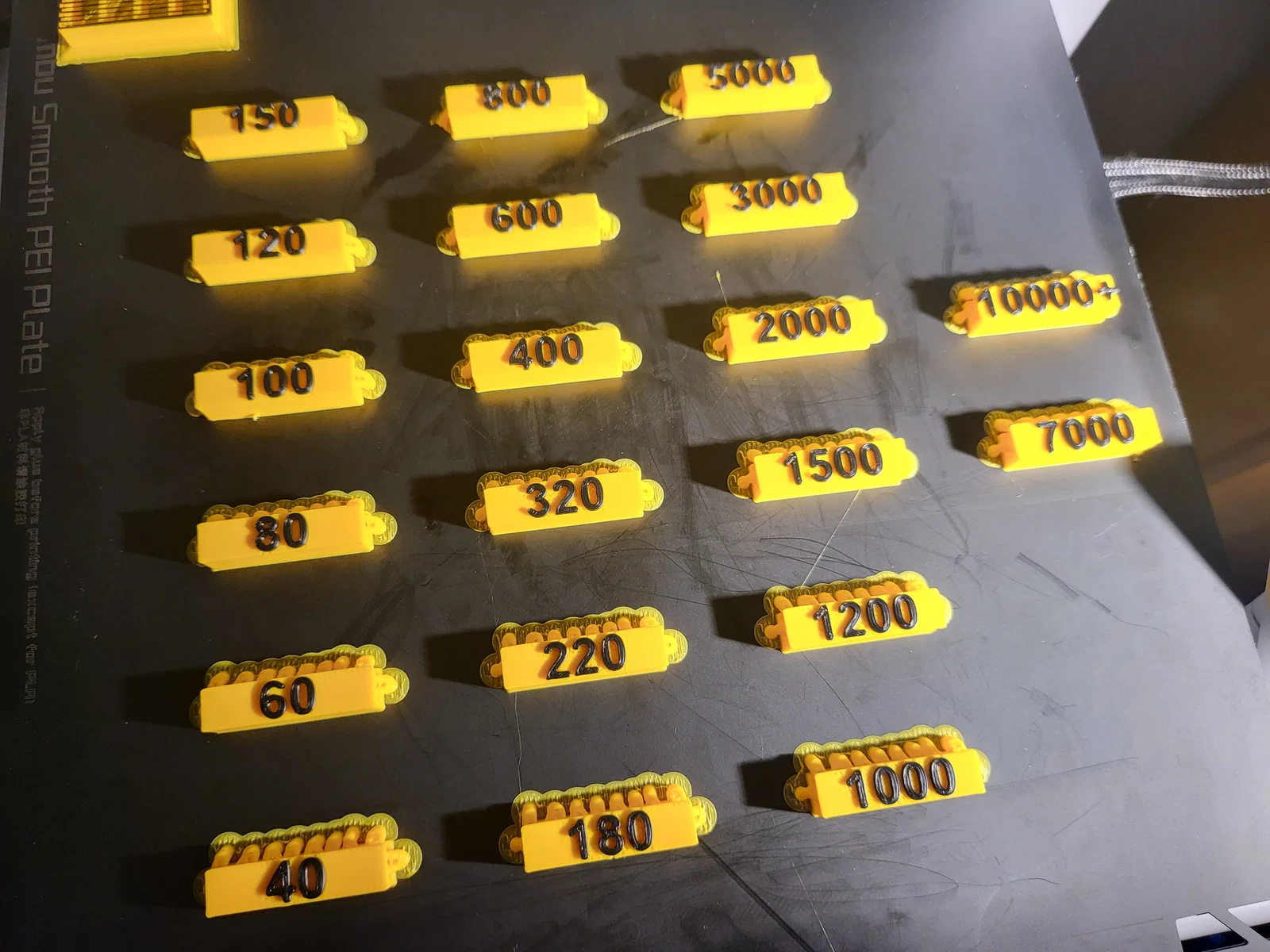

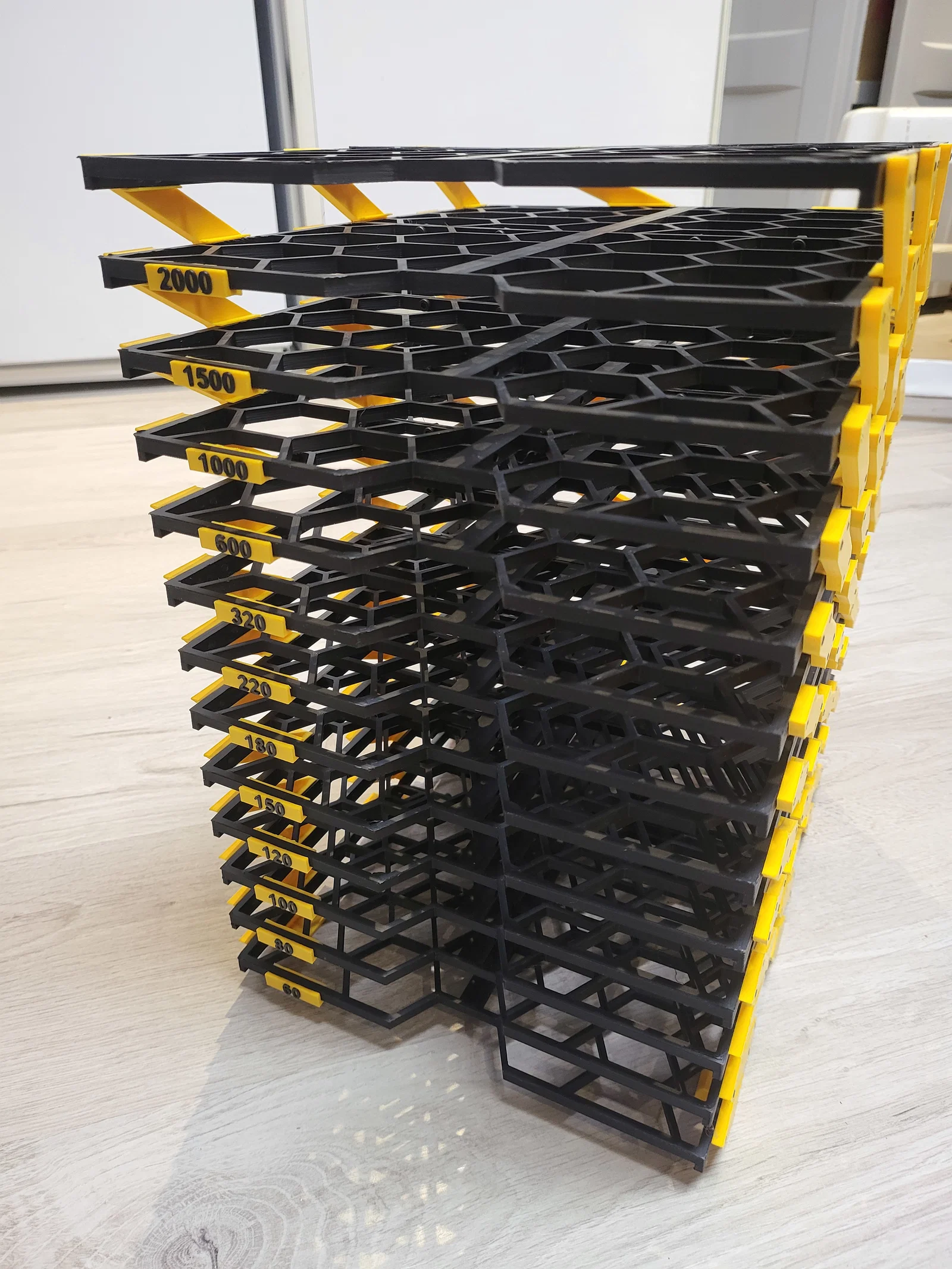

• Gắn nhãn độ nhám (grits tags) lên các tầng khi cần

Các hình minh hoạ đi kèm sẽ giúp bạn lắp đúng. Điều cần để ý nhất là canh hướng lệch (offset) của chốt cho đúng.

Hy vọng bạn thích mẫu này và nó hữu dụng với bạn giống như với mình!!!
