Khay Đựng Giấy A4 Hình Lục Giác - Thiết Kế Module

Lại thêm một dự án hơi "lố" để giải quyết một vấn đề cực kỳ đơn giản. Cái hay ở đây là bạn có thể chồng cao bao nhiêu tùy thích mà độ cứng cáp thì khỏi bàn nhé!

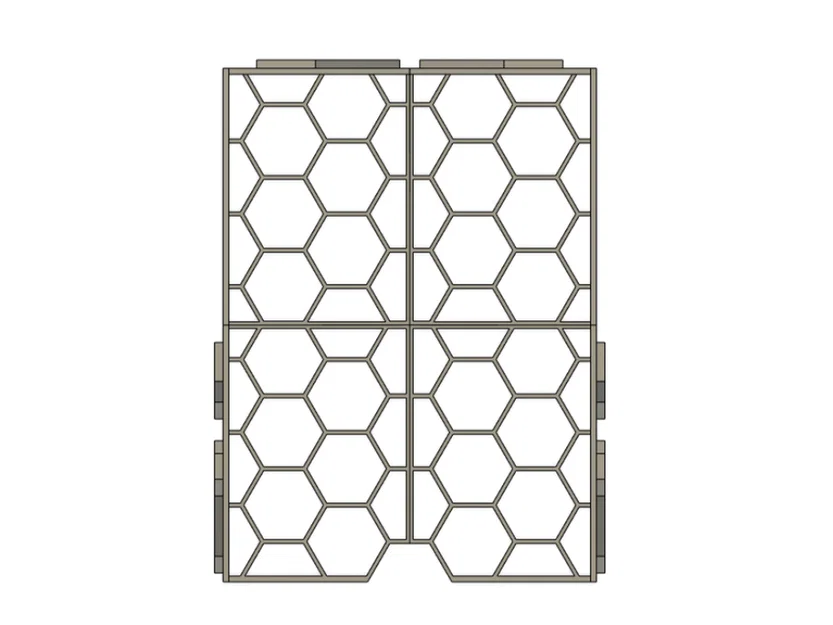

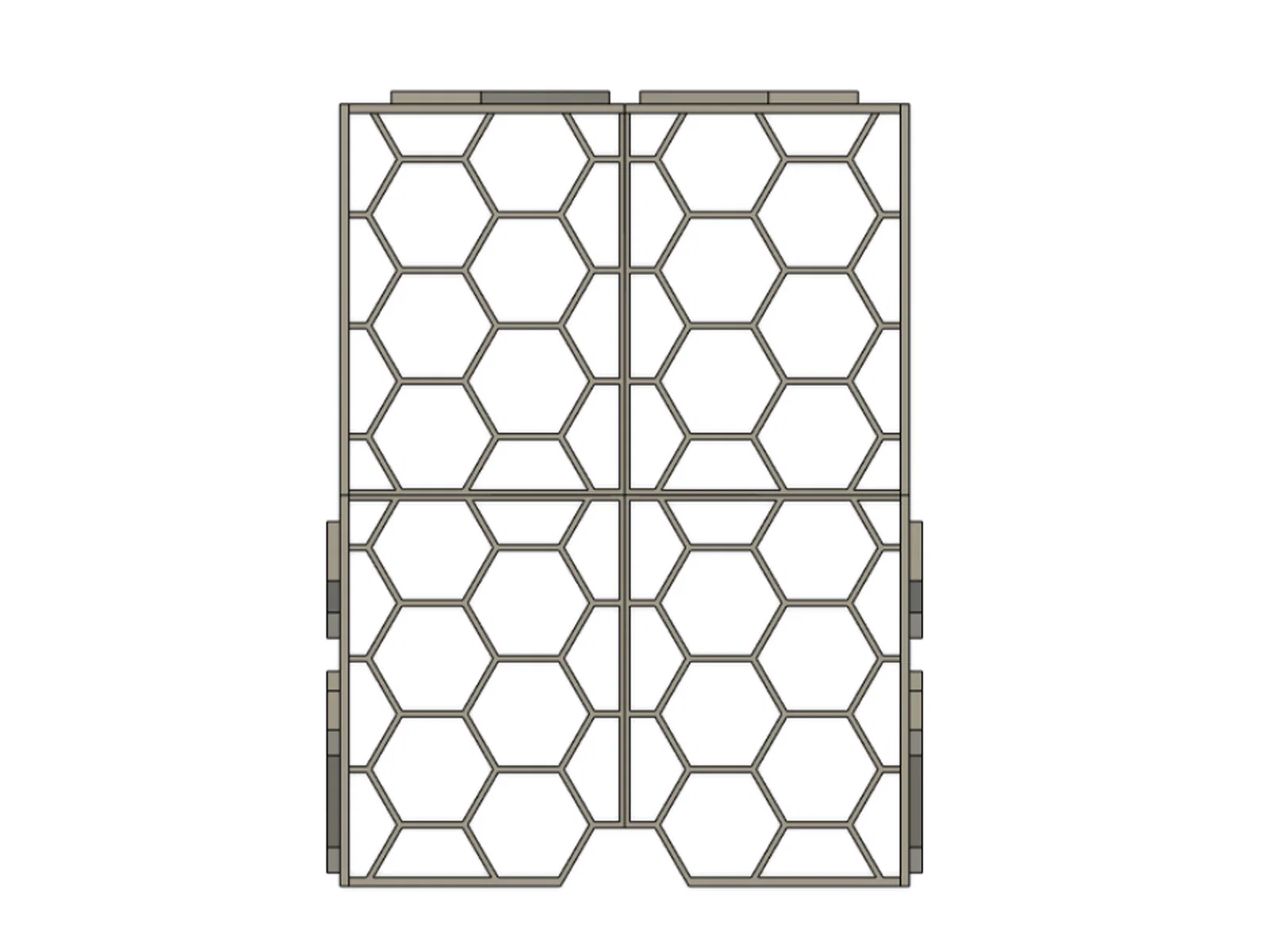

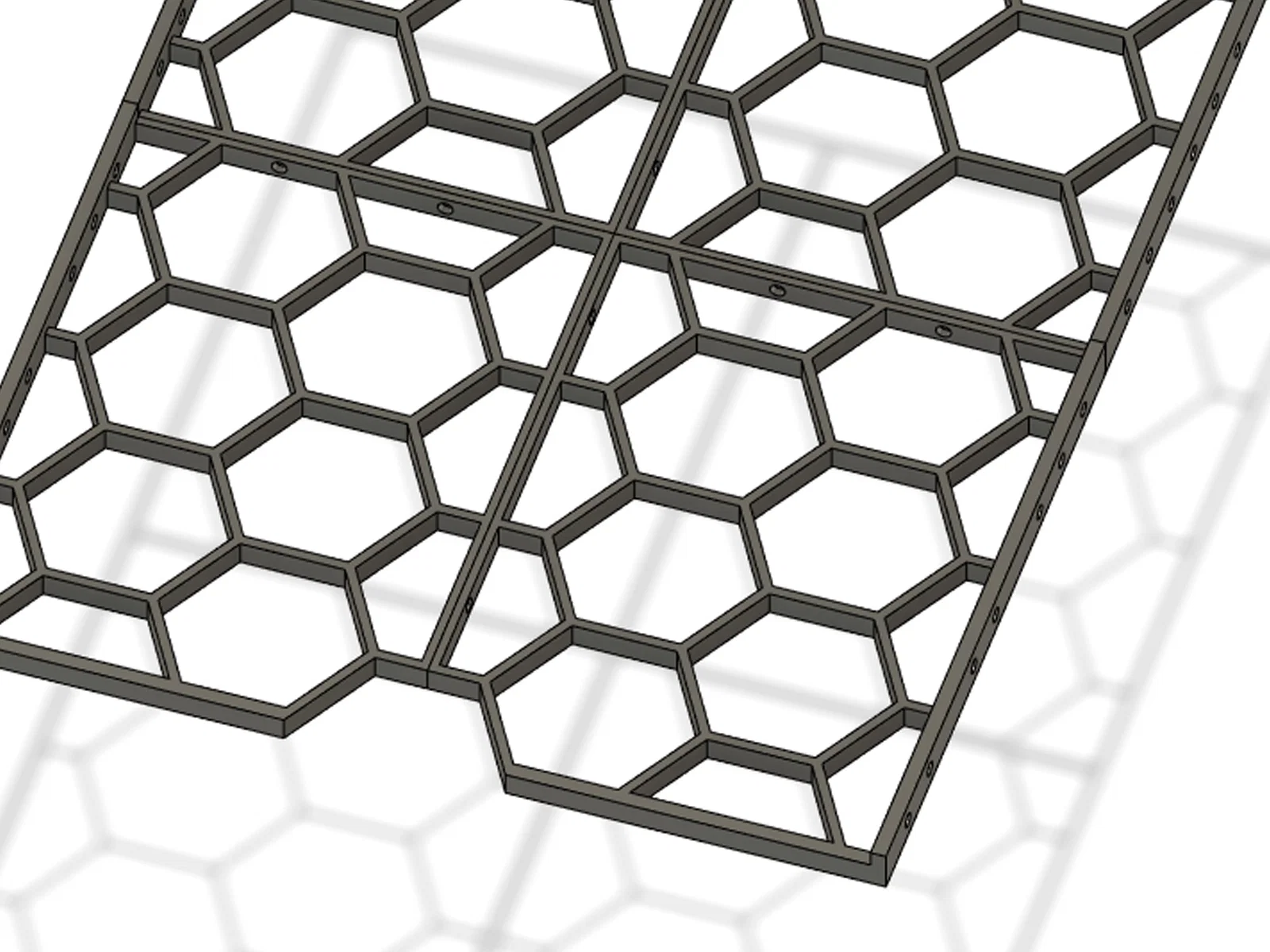

Khi thiết kế, mình chia khay ra thành bốn mảnh (trước trái, sau trái, trước phải, sau phải) để dễ in trên bàn nhiệt. Mình cũng muốn làm sao cho khay tiết kiệm nhựa nhất có thể mà vẫn đảm bảo độ bền.

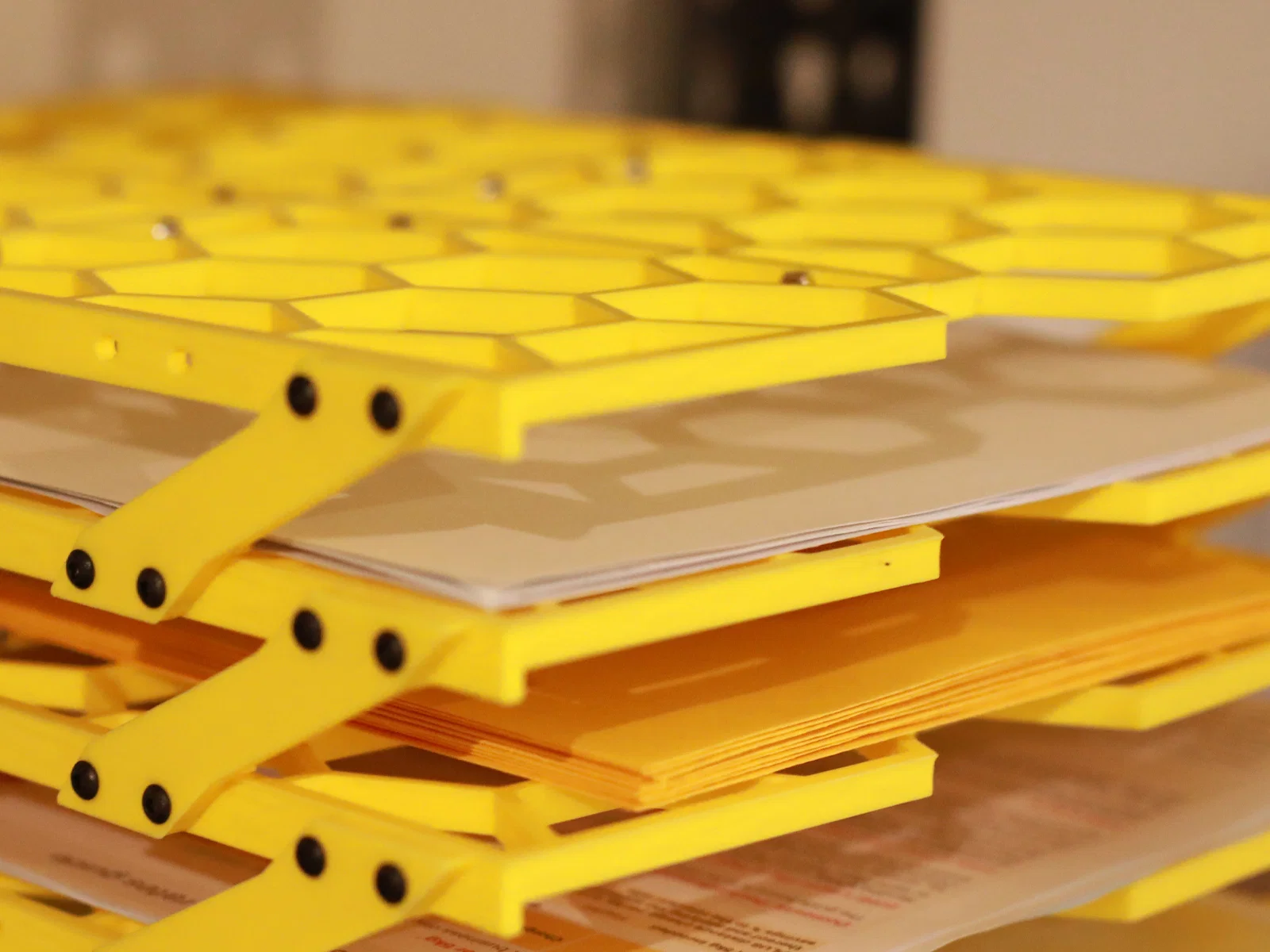

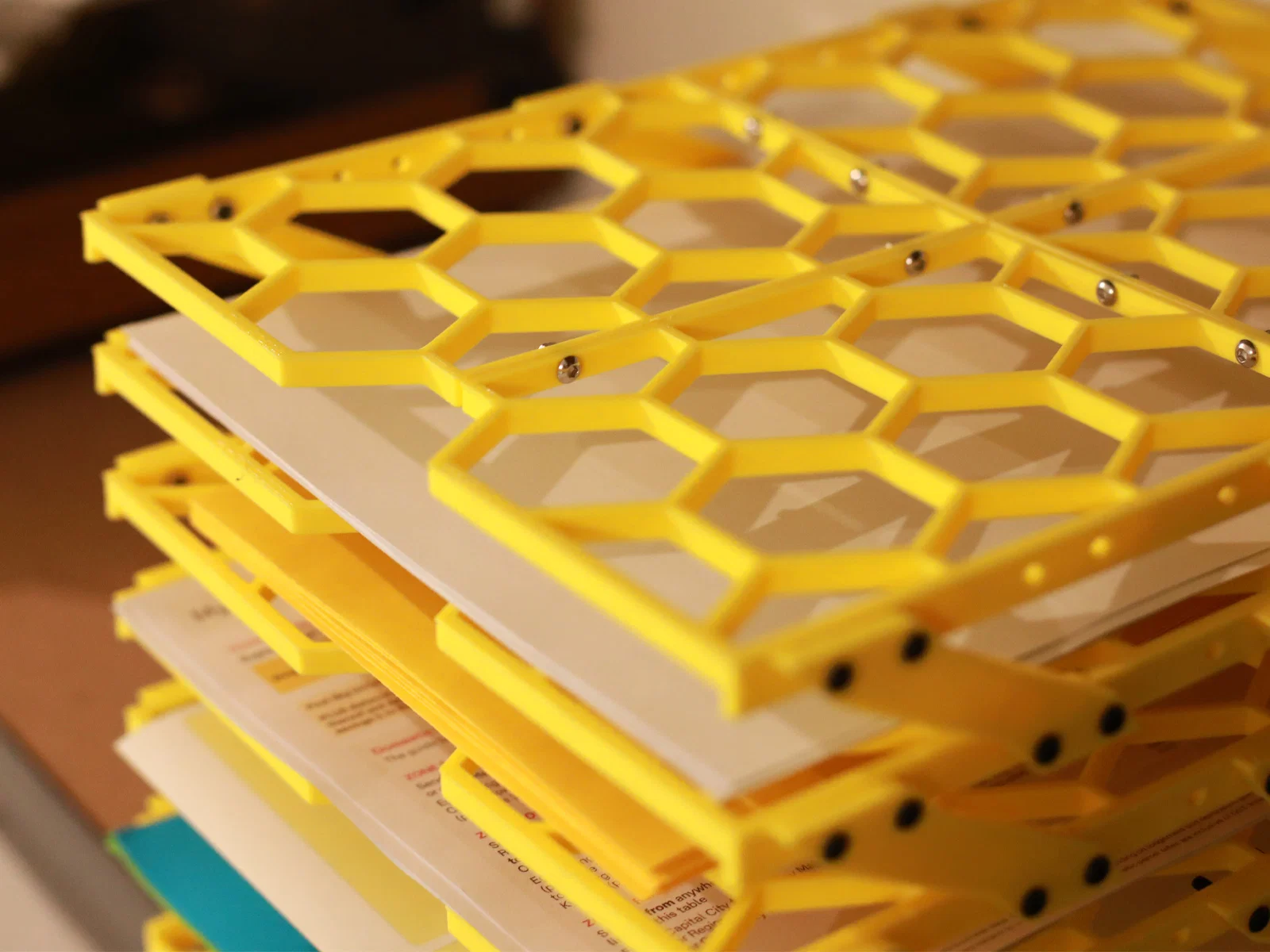

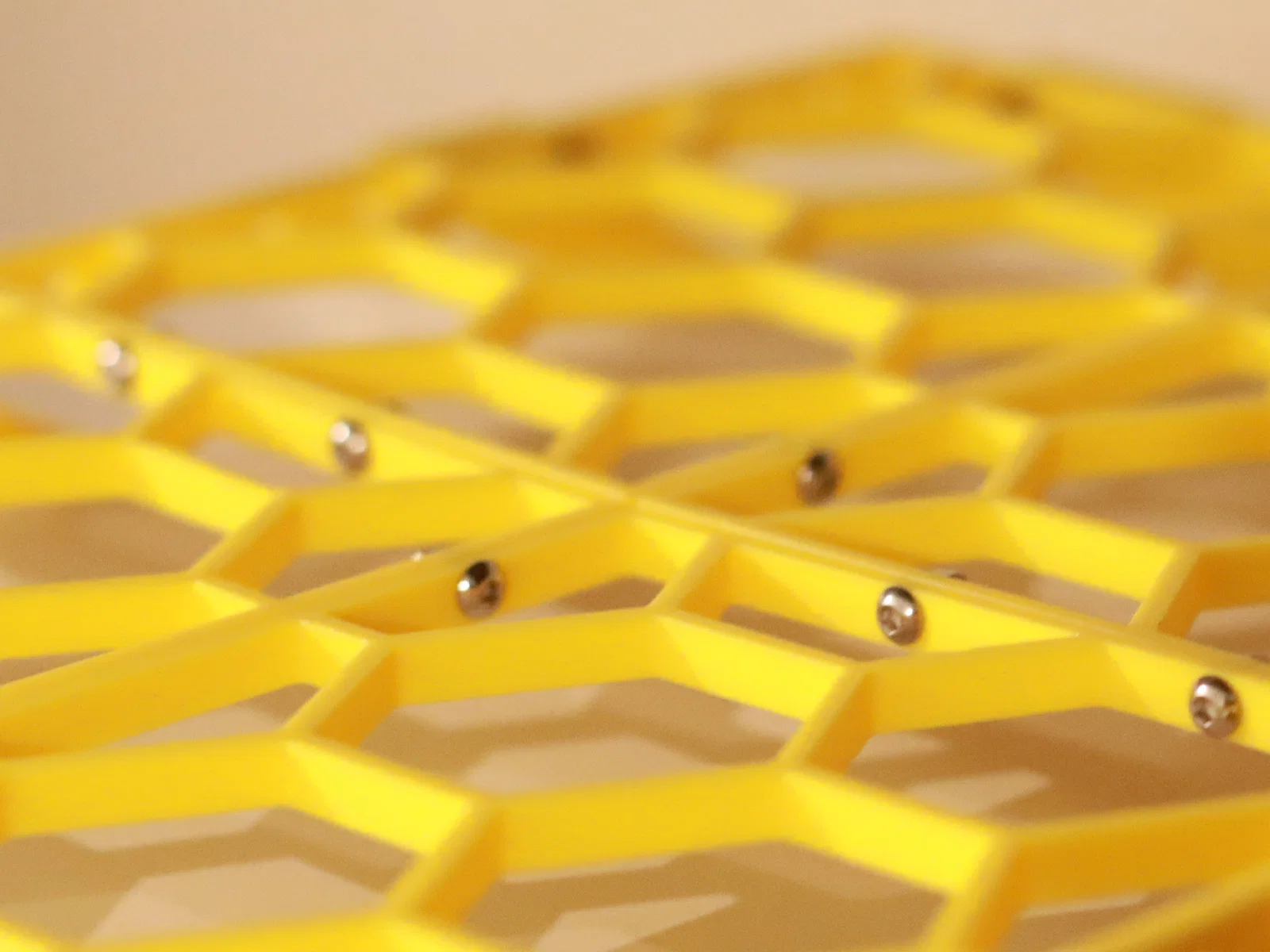

Bạn sẽ thấy trong hình là bốn mảnh tạo nên một tầng khay được ghép lại bằng hai con ốc M3 ở mỗi mối nối (trong ảnh là những con ốc thép không gỉ, không phải mấy con ốc đen nha).

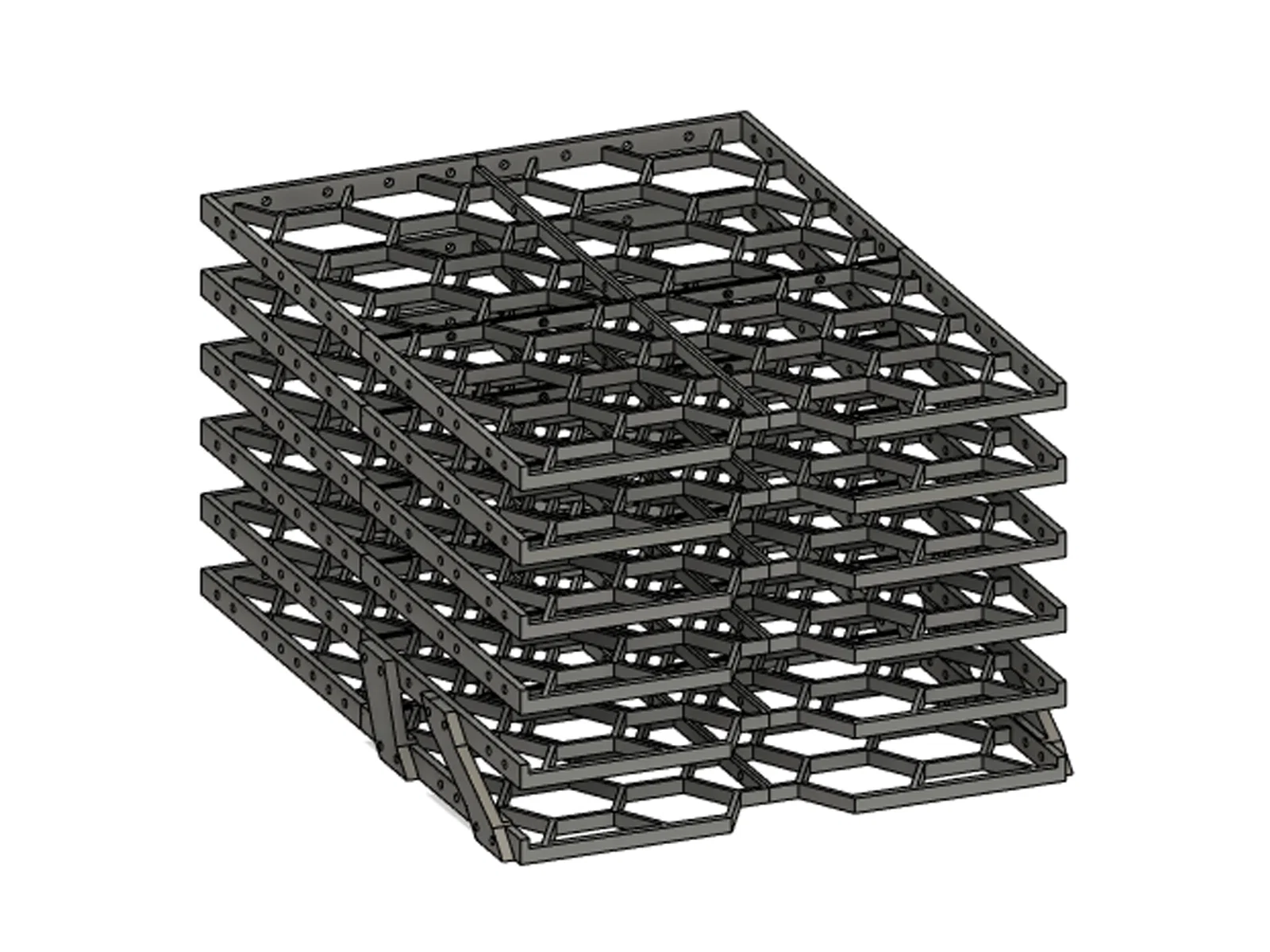

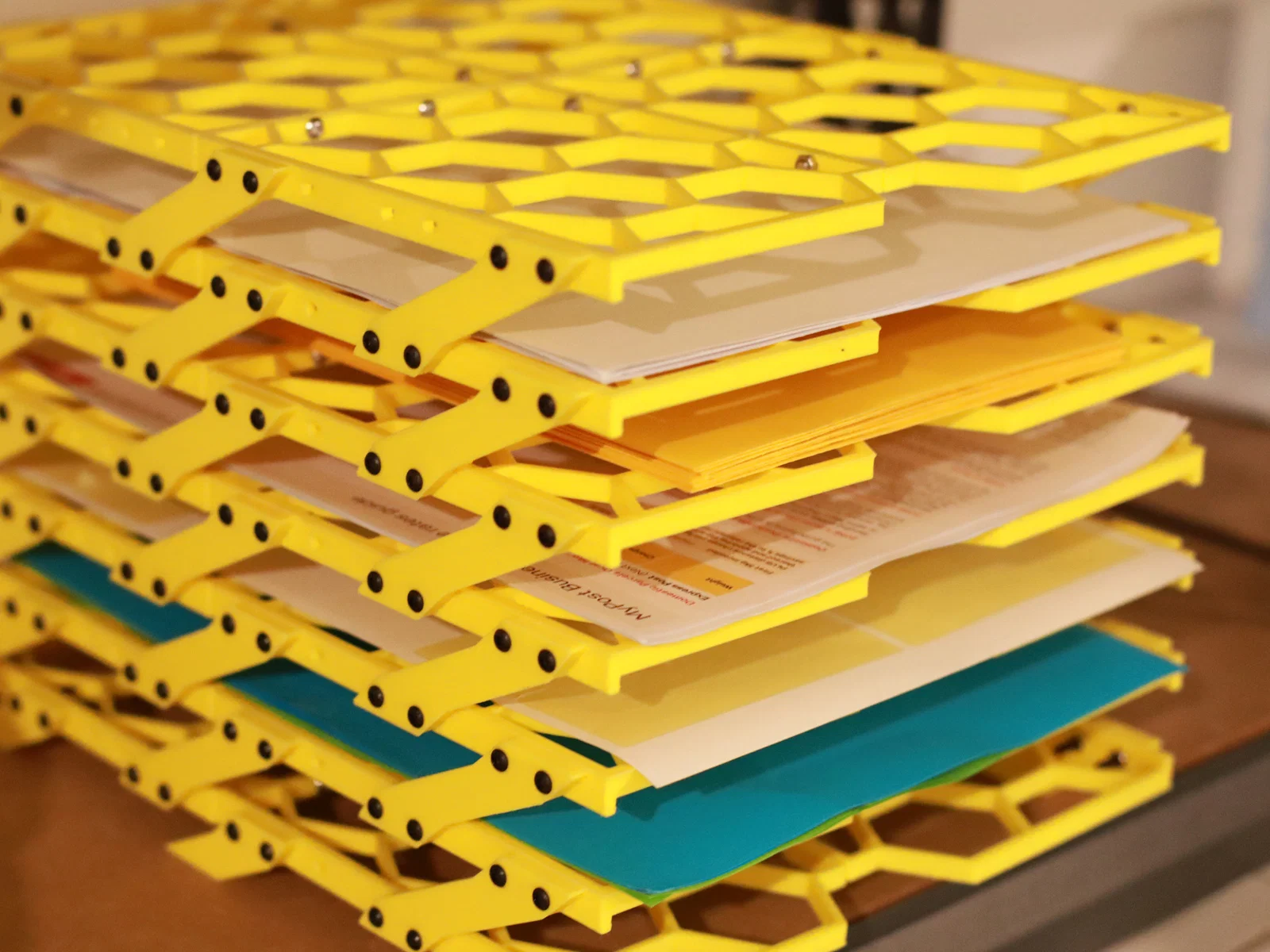

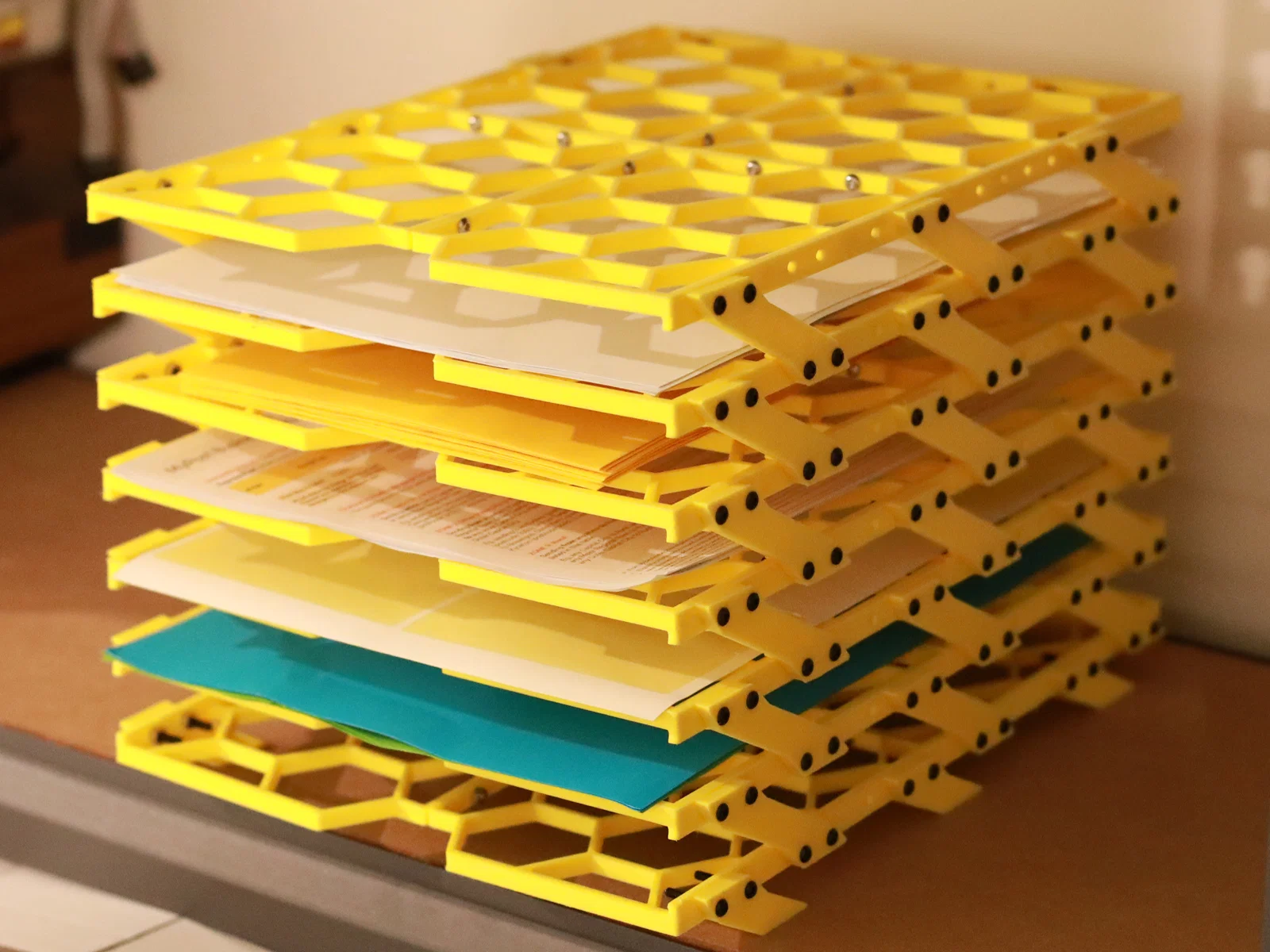

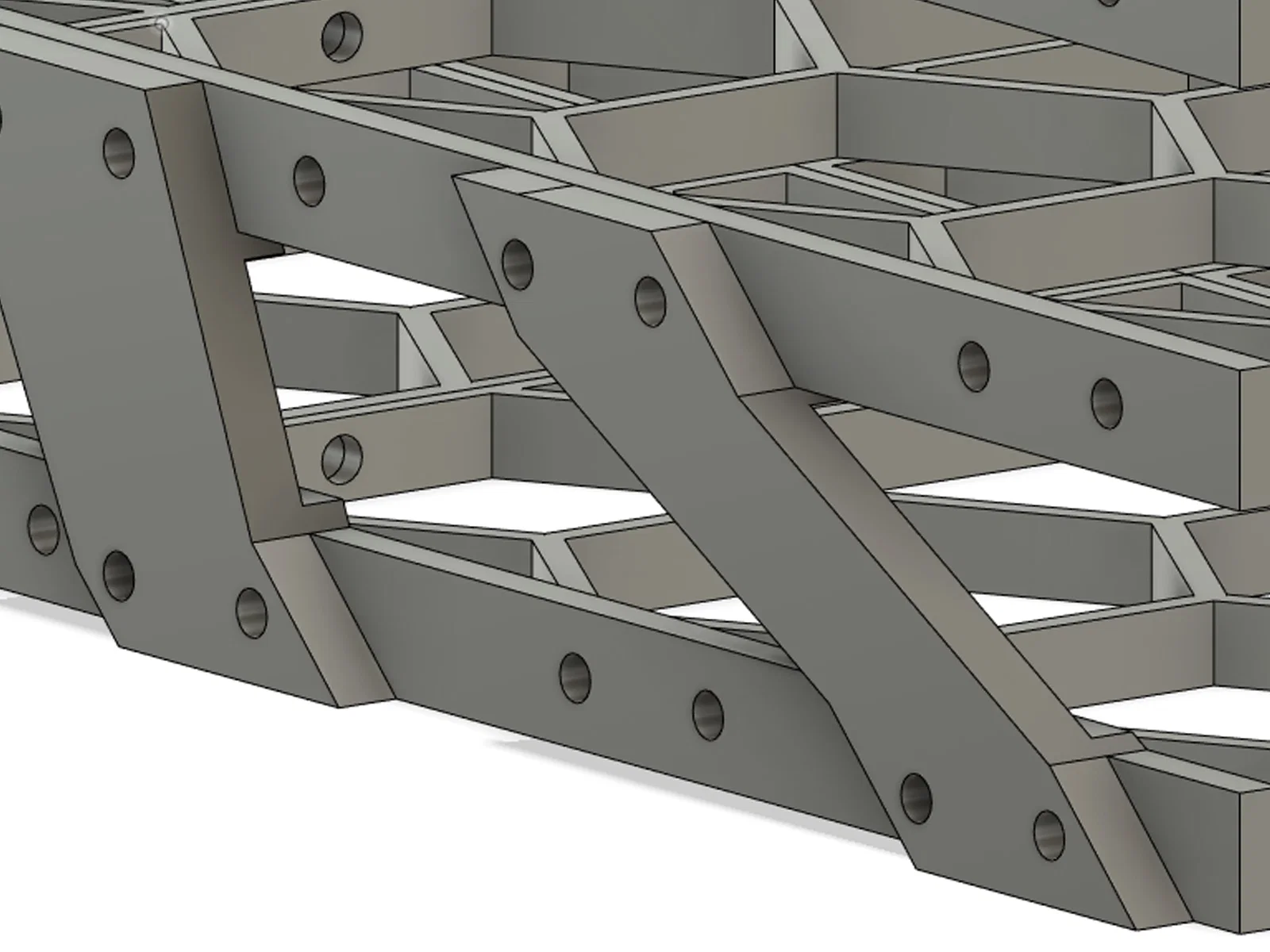

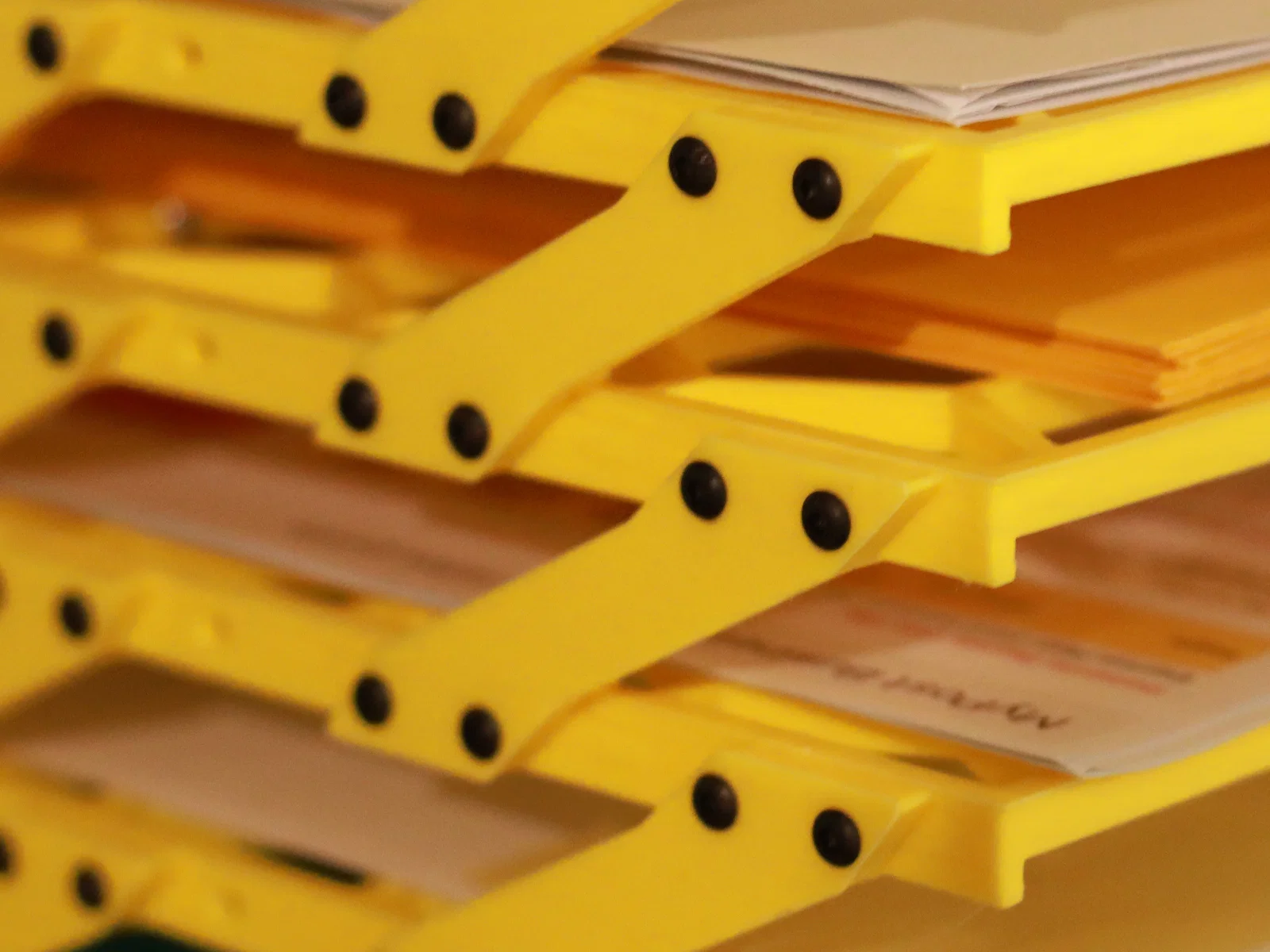

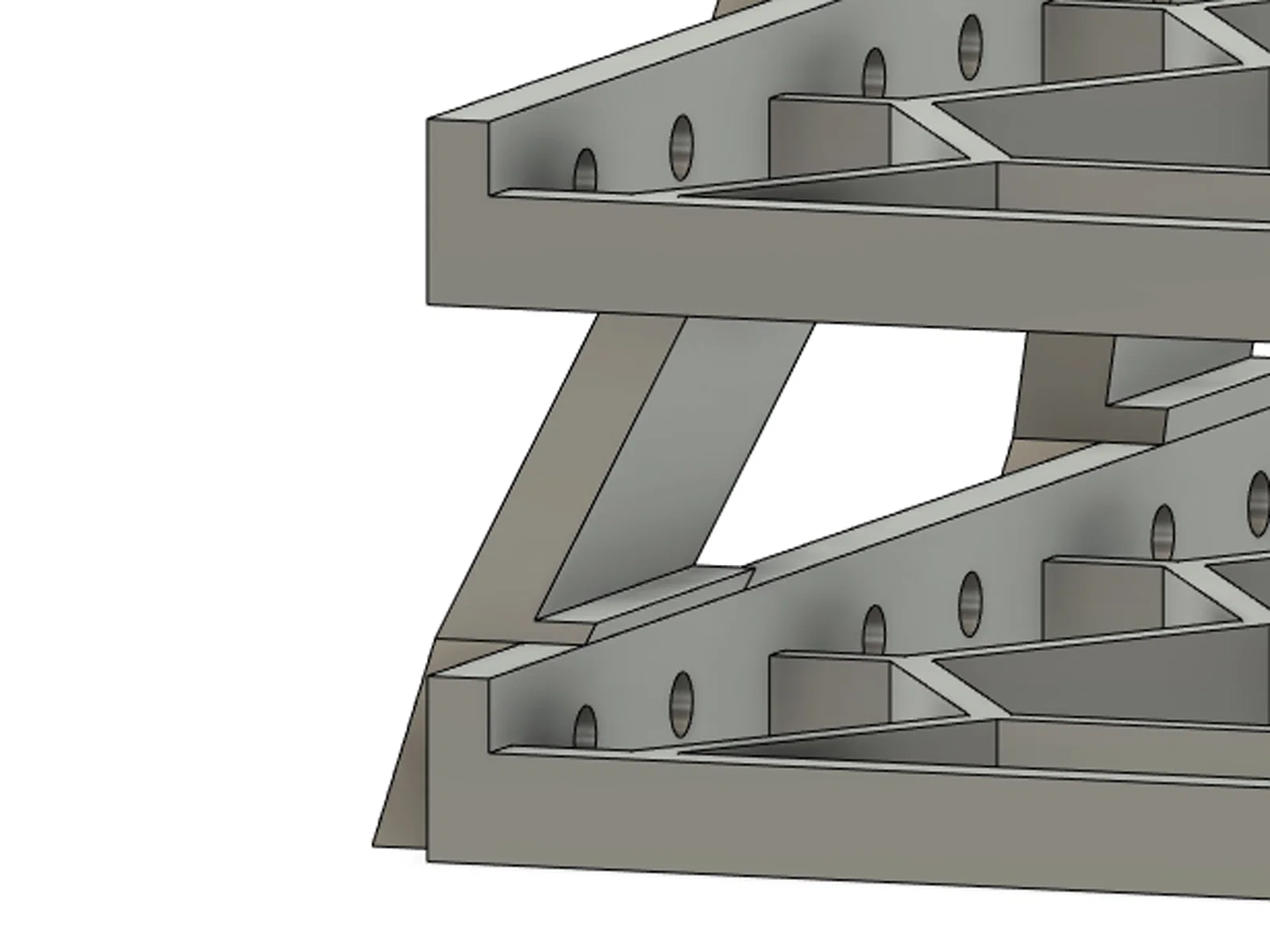

Sau đó, mỗi tầng khay sẽ được gắn vào tầng tiếp theo bằng các thanh đỡ chéo (3 cái cho bên trái và 3 cái cho bên phải). Cách này giúp tạo khoảng cách giữa các tầng, tiết kiệm vật liệu và nhìn tổng thể rất đồng nhất, đúng chuẩn thiết kế module luôn :-)

Vì mình đang dư đống ốc M3 nên muốn kết hợp kiểu phối giữa kim loại và nhựa cho đẹp.

Lưu ý về thời gian in

Phần mô tả trên đầu là tổng thời gian in tất cả các file STL. Mình liệt kê số lượng cần in cho từng món để bạn tự tính toán thời gian in nhé.

Thời gian in dưới đây dành cho máy MK3S với đầu phun 0.6mm! Nhanh hơn so với 0.4mm, nhưng mình sẽ sớm tải lên GCODE cho đầu phun 0.4mm sau.

Trays (Khay): Left Front Tray - 52 phút (26g) (cần 1 cái cho MỖI tầng) Left Rear Tray - 52 phút (26g) (cần 1 cái cho MỖI tầng) Right Front Tray - 52 phút (26g) (cần 1 cái cho MỖI tầng) Right Rear Tray - 52 phút (26g) (cần 1 cái cho MỖI tầng)

Brackets (Thanh đỡ): Left Side 5space Bracket - 13 phút (5g) (cần 3 cái cho MỖI tầng) Right Side 5space Bracket - 13 phút (5g) (cần 3 cái cho MỖI tầng) Left Side 3space Bracket - 13 phút (5g) (không cần nếu dùng loại 5space) Right Side 3space Bracket - 13 phút (5g) (không cần nếu dùng loại 5space) Left Rear Bracket - 17 phút (7g) (cần 1 cái cho MỖI tầng) Right Rear Bracket - 17 phút (7g) (cần 1 cái cho MỖI tầng)

Legs (Chân đế): Left Side Leg - 12 phút (4g) (tổng cộng cần 3 cái) Right Side Leg - 12 phút (4g) (tổng cộng cần 3 cái)

Ốc vít cần thiết

M3 12mm (tối thiểu) cho các thanh đỡ và chân M3 8mm (tối thiểu) cho việc nối các mảnh khay Lưu ý:

• Mỗi tầng khay cần 8 ốc và 8 tán
• Trong ảnh lắp ráp có 6 thanh đỡ bên hông cho mỗi tầng (3 trái, 3 phải), cần ít nhất 24 ốc và 24 tán mỗi tầng
• Phần sau dùng 2 thanh đỡ sau mỗi tầng, cần 8 ốc và 8 tán

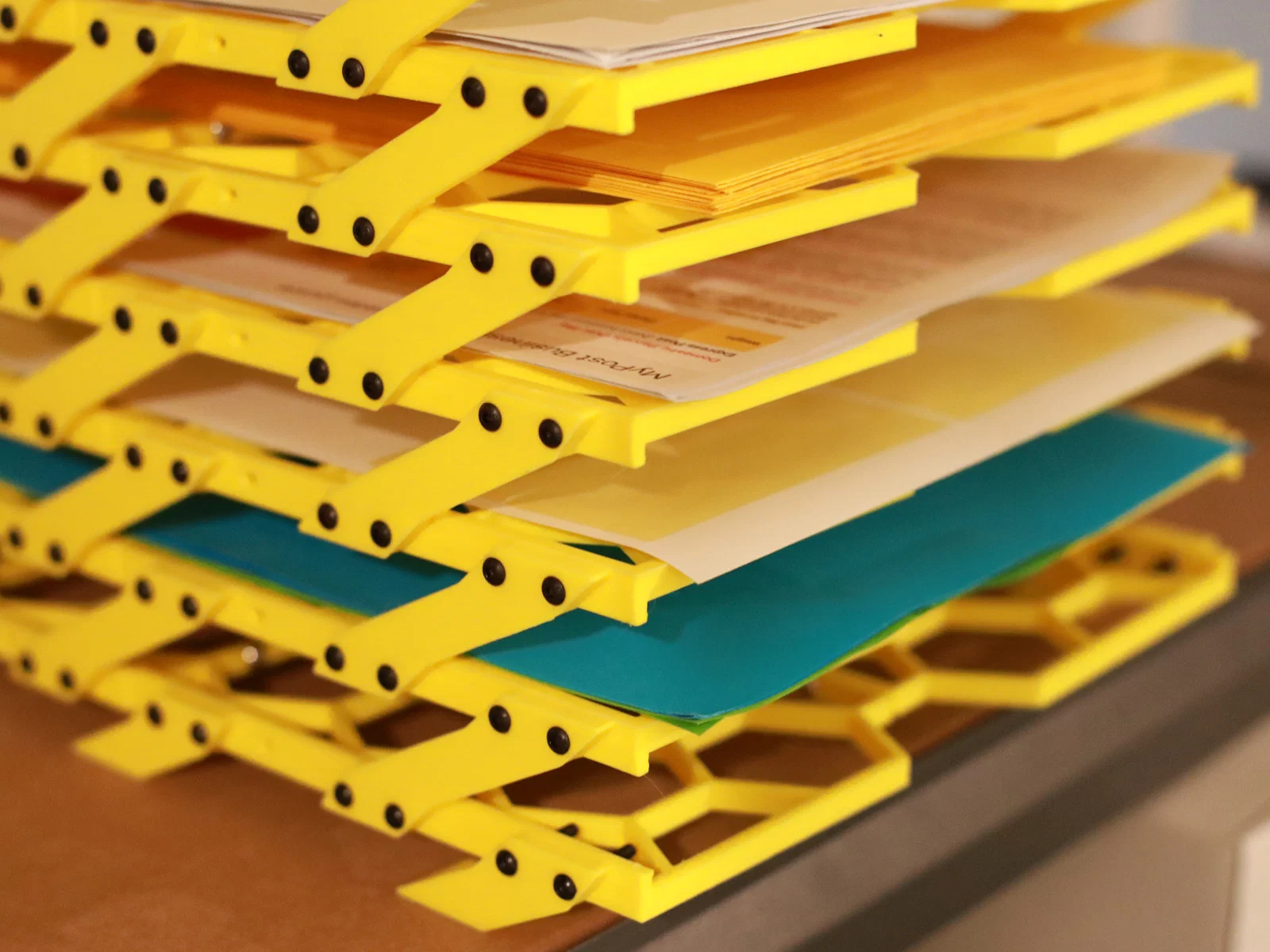

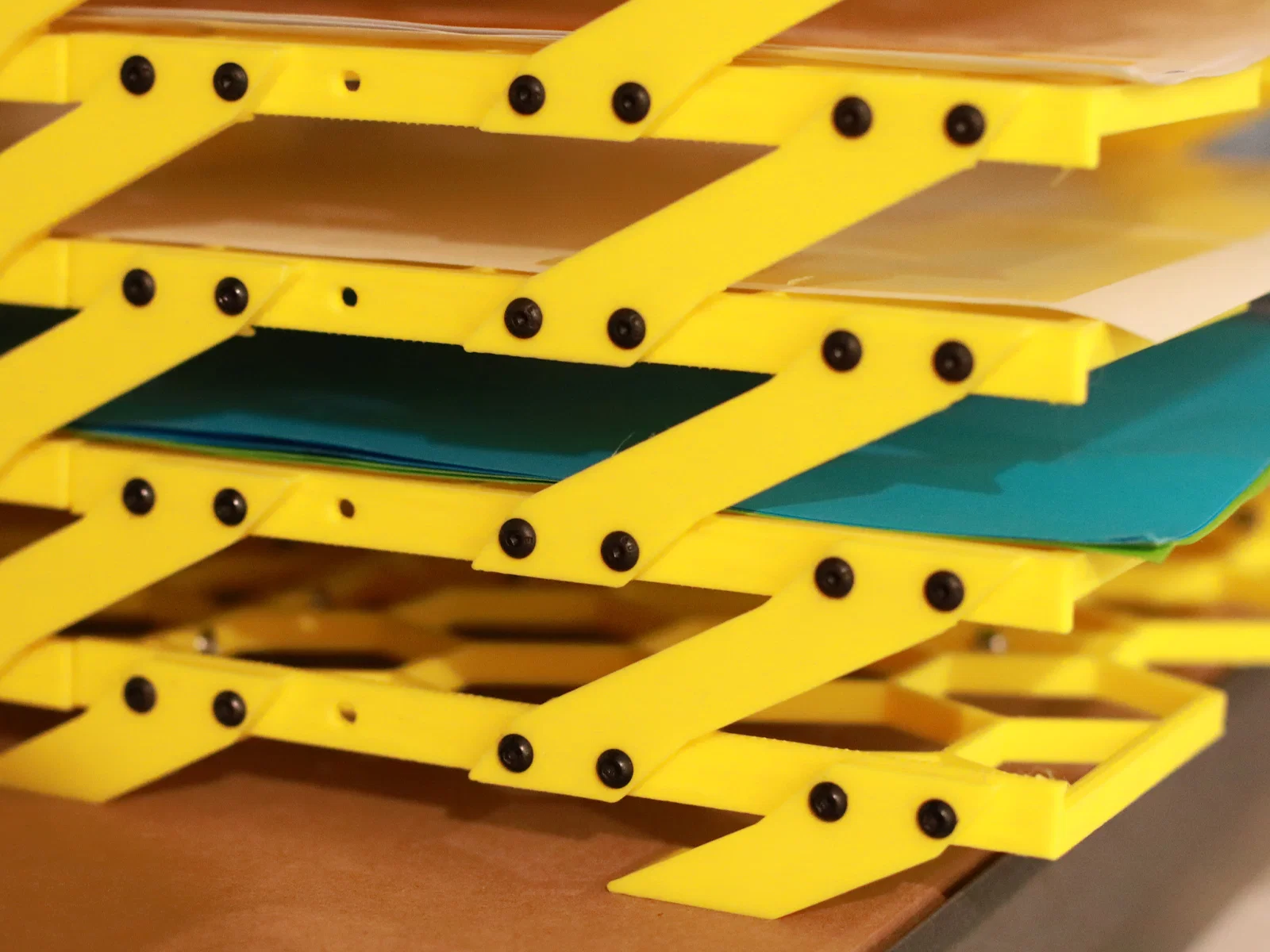

• Trong ảnh có 6 chân cho tầng đế (3 trái, 3 phải), cần ít nhất 12 ốc và 12 tán cho phần đế

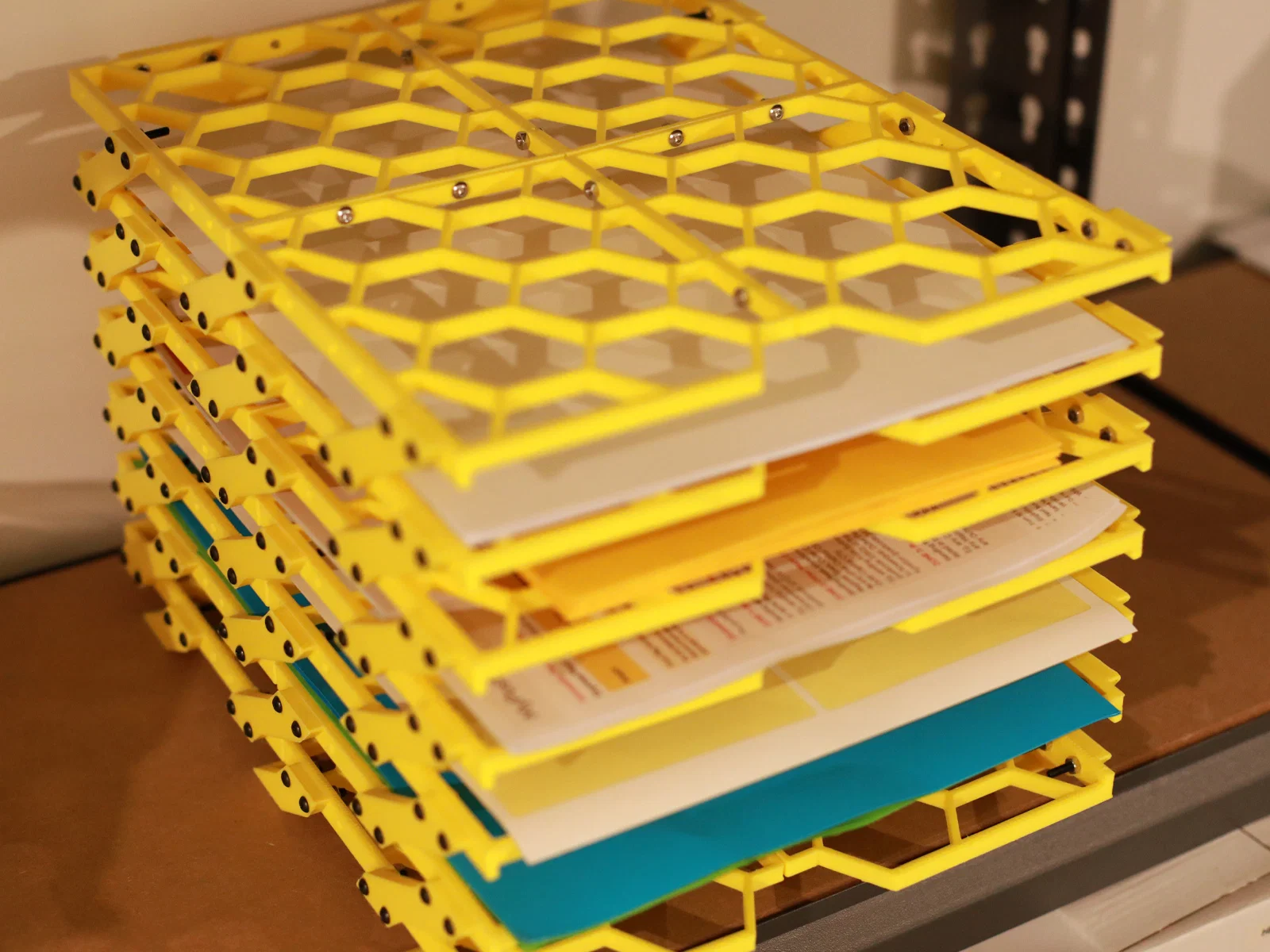

• Nếu mình tính đúng... thì cần khoảng 264 ốc và 264 tán cho bộ 7 tầng như trong hình, có thể là hơn!

Bản tải xuống đã bao gồm GCODE cho MK3S với đầu phun 0.6mm (GCODE cho 0.4mm sẽ có sớm!)

Không cần hỗ trợ (No Supports)!

Tạo GCODE cho khay giấy MadebyA2

19 Tháng 2, 2021 PrusaSlicer Version 2.3.0 (+win64)

Lịch sử phiên bản

V1 - 19 Tháng 2, 2021 Đã xóa và tải lại toàn bộ file STL để đảm bảo hướng in đúng Cập nhật lại GCODE cho MK3S đầu phun 0.6mm

V1 - 18 Tháng 2, 2021 Tải lên lần đầu cho cuộc thi Prusa Let's Get Organized STL gốc, ảnh chụp, mô tả thiết kế và GCODE (cho đầu phun 0.6mm)

Hướng dẫn in

Cài đặt in: MK3S đầu phun 0.6mm PrusaSlicer Preset = 0.35mm SPEED (đã chỉnh sửa) Vertical Shells = 3 Infill = 20% Gyroid Brim = Tắt (hoặc bật nếu bạn thích dùng brim!) Support Material = Không cần!
