Solar Filter - Giá đỡ kính hàn No.14 cho ống kính
Adapter Solar Filter dùng kính hàn No.14 để chụp/quan sát nhật thực, thiết kế 3 phần in PLA + ốc gắn, trượt lên đầu ống kính. Có kèm file Scad để chỉnh cho nhiều loại lens; ảnh kính hàn rẻ nhưng độ nét kém hơn solar filter chuẩn.
Mô tả

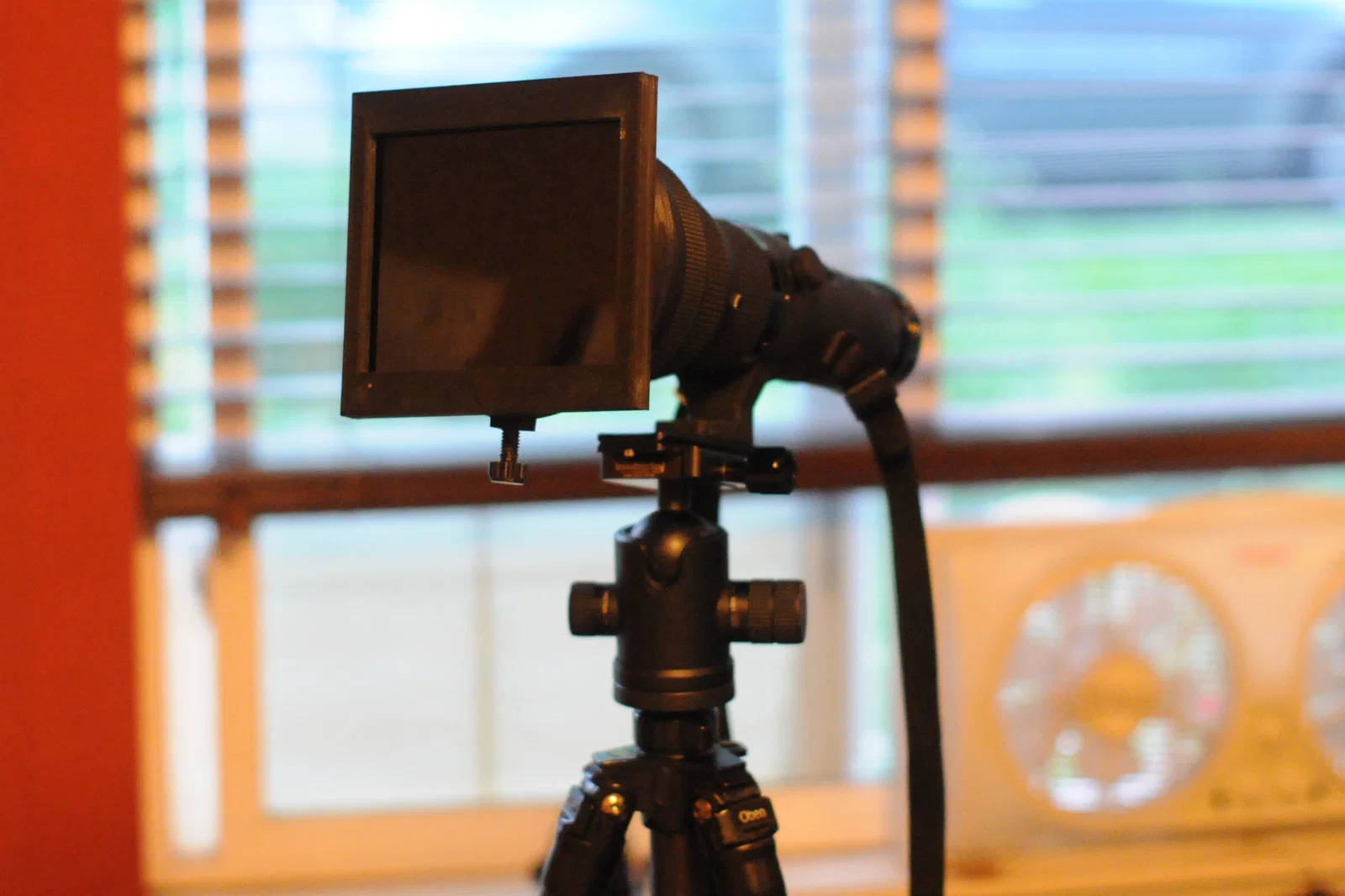

Mình muốn làm một cái filter để chụp nhật thực sắp tới. Để làm vậy, dù chụp bằng camera hay nhìn trực tiếp thì bạn cần một kính hàn (welding lens) số 14. Mình quyết định làm một cái để gắn lên ống kính Nikon 500mm f4P của mình.

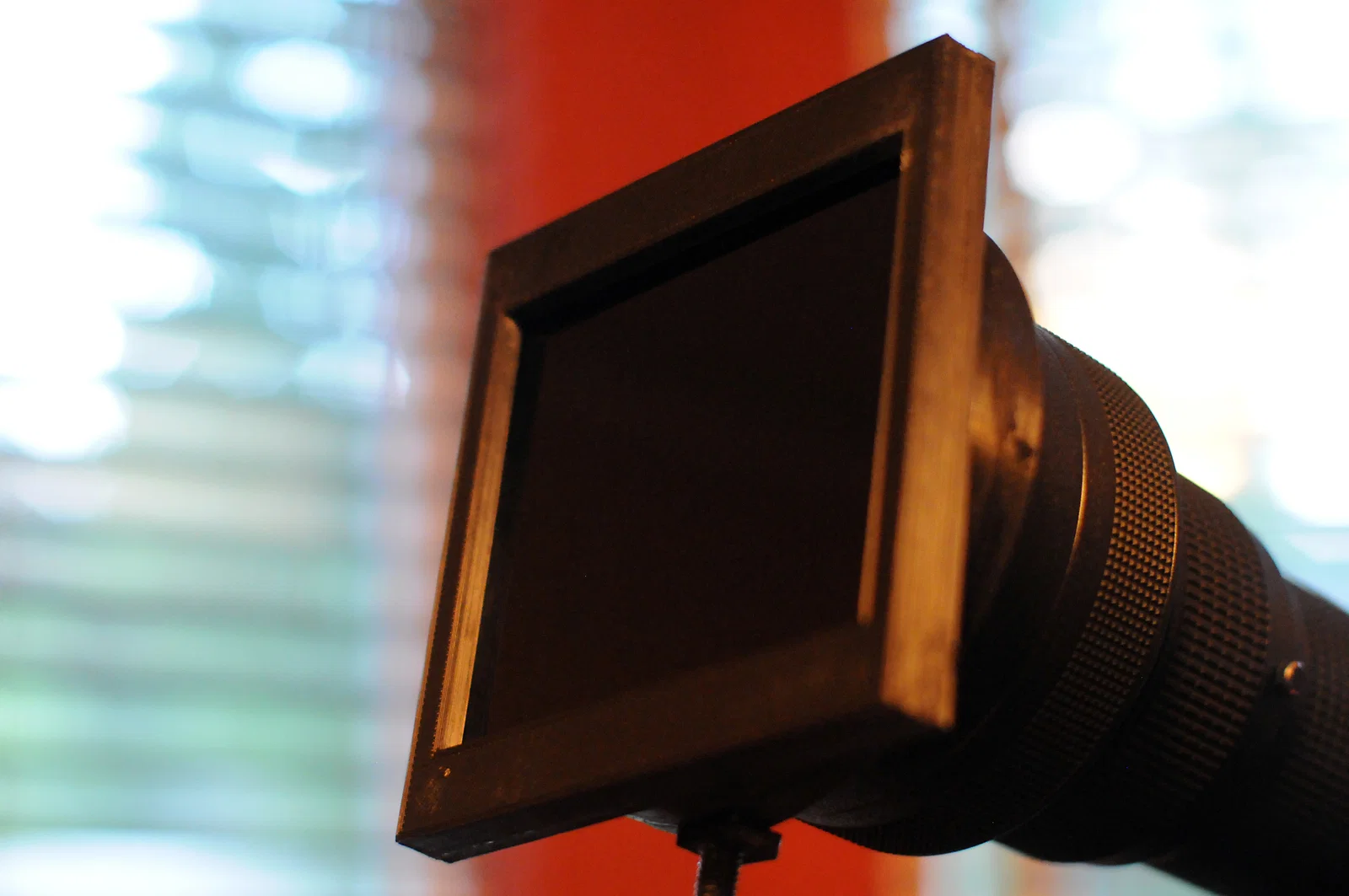

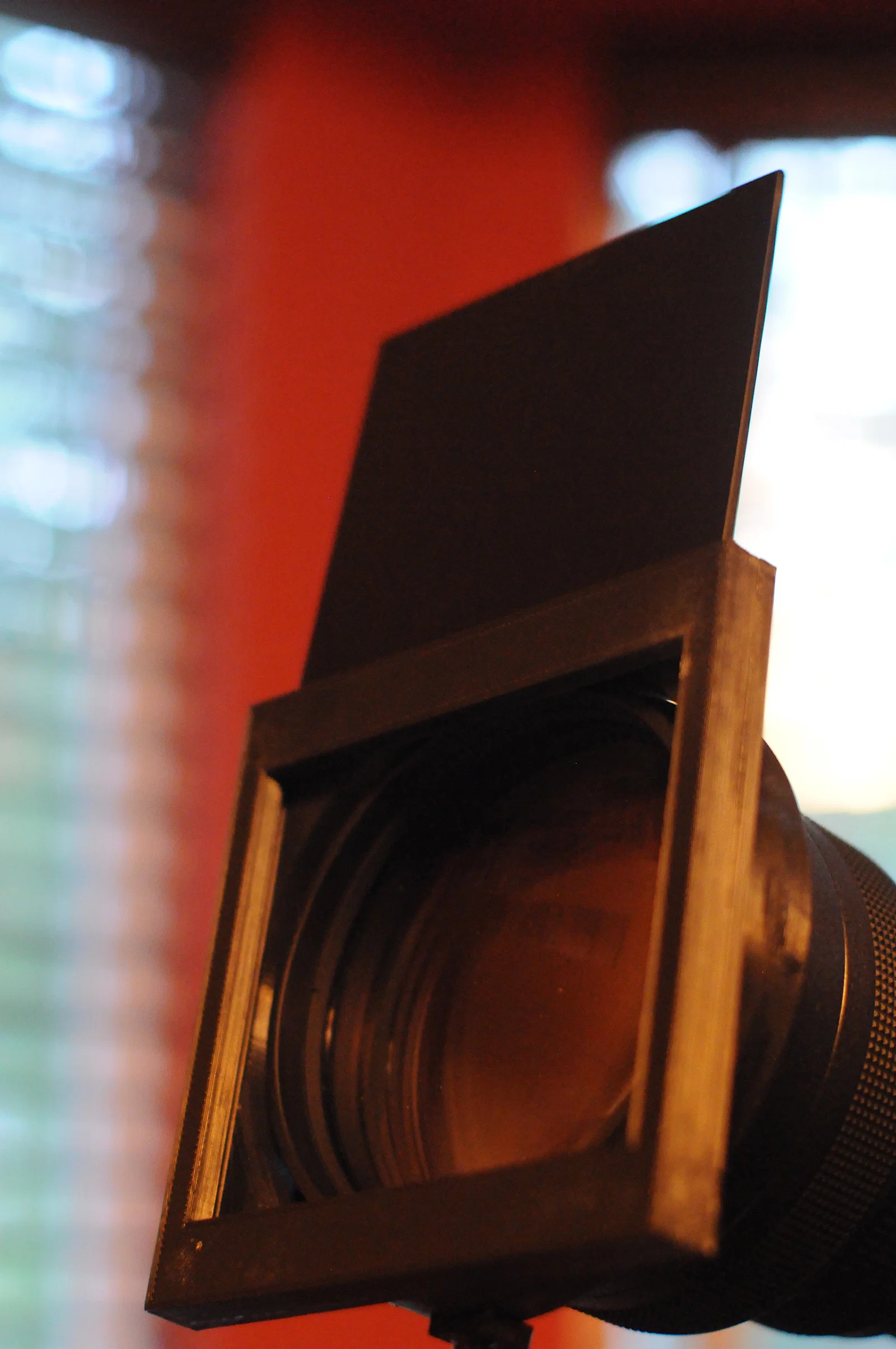

Thiết kế gồm 3 phần, kèm theo một con ốc gắn (mounting screw) in 3D, và nó trượt vào phần đầu của ống kính. Tấm kính hàn No. 14 sẽ trượt vào phía trên của phần holder. Ba phần này mình in bằng PLA rồi dán lại với nhau bằng keo super glue. Mình có kèm file Scad để ai muốn thì chỉnh sửa thiết kế cho phù hợp với ống kính camera của họ.

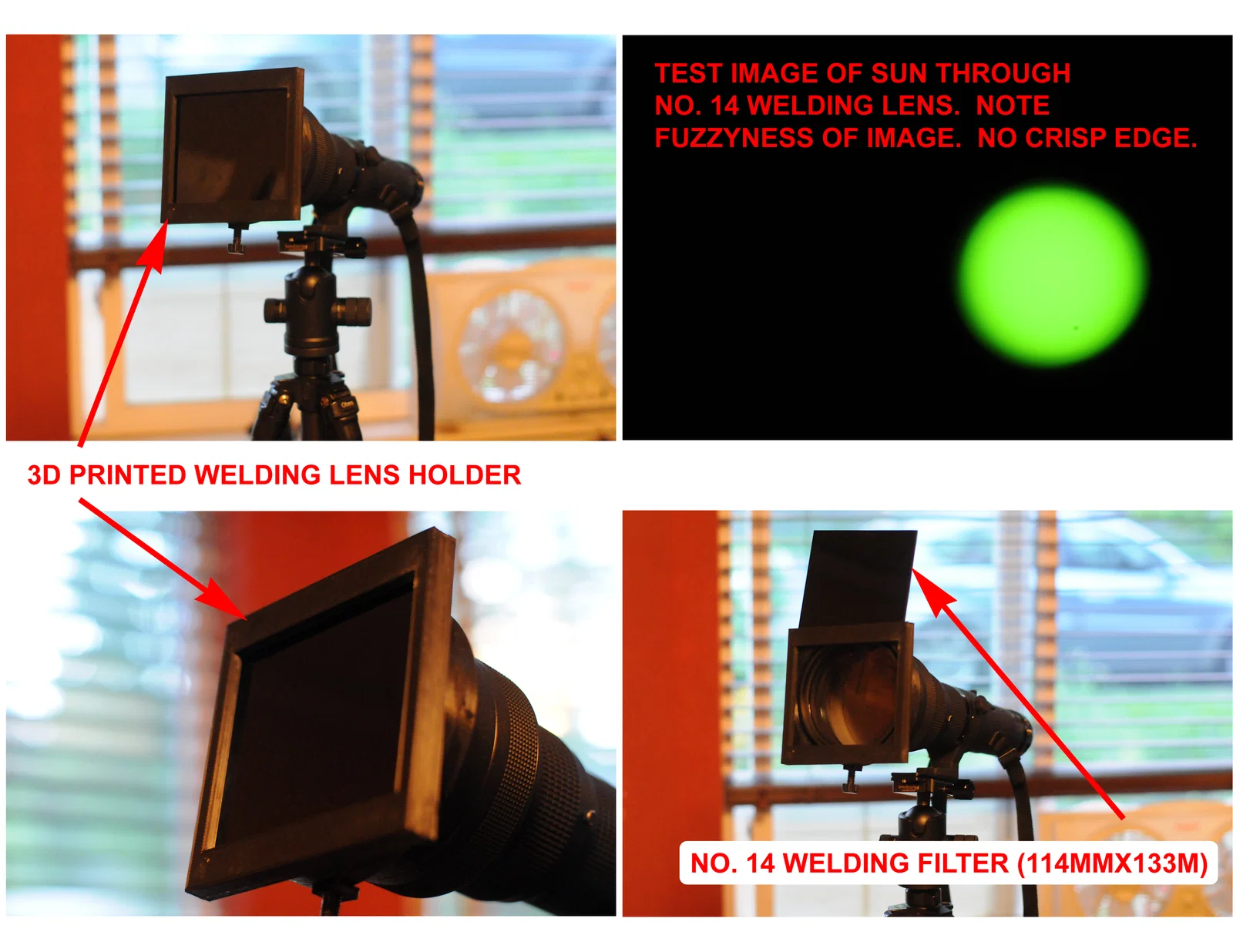

Xài có hiệu quả không? Hình ảnh sẽ trả lời. Nó có hoạt động như bạn thấy trong tấm ảnh mặt trời màu xanh. Tuy nhiên kính hàn có chất lượng quang học không tốt lắm nên ảnh ra không được chi tiết và sắc nét. Vì vậy mình đã mua một solar filter đúng chuẩn từ Seymor Solar, và ảnh chụp bằng nó trên cùng camera sắc nét hơn nhiều. Xem các ảnh màu cam. Bạn còn có thể thấy cả sun spots.
Bộ này rõ ràng rẻ hơn rất nhiều so với solar filter và vẫn đủ để chụp lại các giai đoạn của nhật thực, nhưng mình vẫn thích kết quả từ solar filter hơn. Mình đăng lên vì có thể sẽ có người thích hiệu ứng của kính hàn, hoặc dùng cùng adapter này để gắn một solar lens có chất lượng quang học tốt hơn kính hàn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
