Case màn hình OLED 2.42" kèm Platform tuỳ chọn

Dự án này dành cho màn hình OLED 2.42" (IIC hoặc SPI). Ưu tiên loại có chân (pins) nằm ở giữa phía trên của cạnh dài như trong hình.

Mã ESPHome cho dự án này có ở đây: https://github.com/kdorff/esphome/tree/main/guest-time-temp

• File code chính của dự án ESPHome: guest-time-temp-esp32.yaml
• Code dữ liệu, khởi tạo và cập nhật hiển thị: room-time-temp.h
• Thư viện của mình, esphome-display-panel, cung cấp một class DisplayPanel để đơn giản hoá việc bố trí UI (và nhận diện touch).

Bên trong case có khoảng 10.9mm khoảng trống để bạn gắn microcontroller.

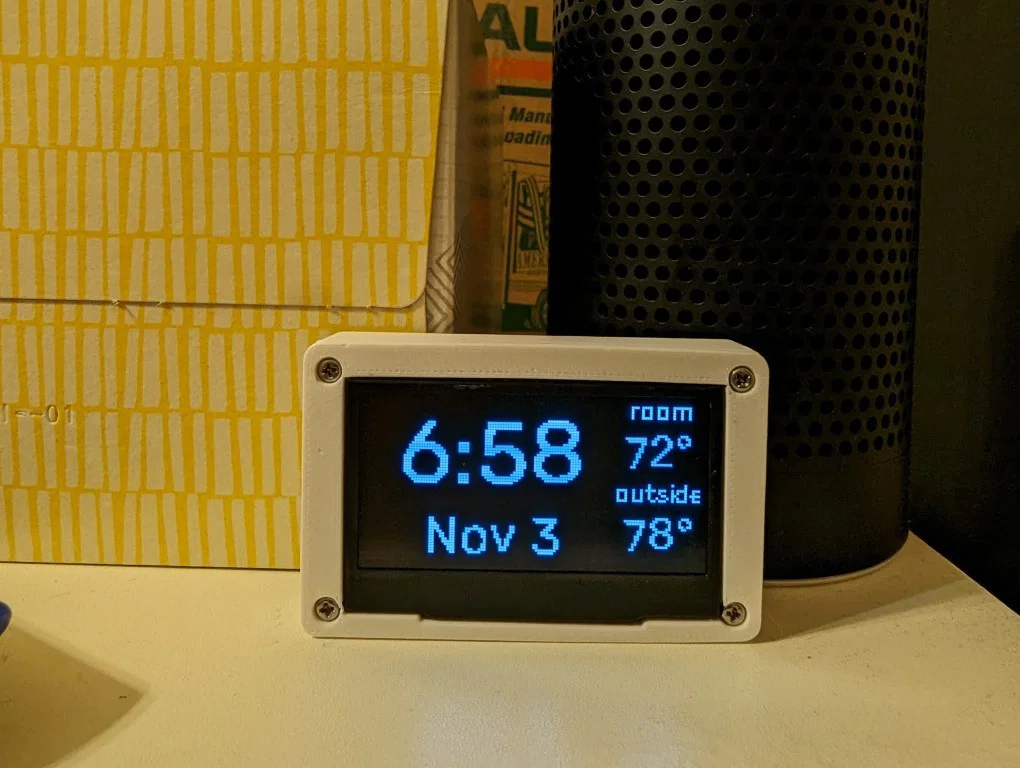

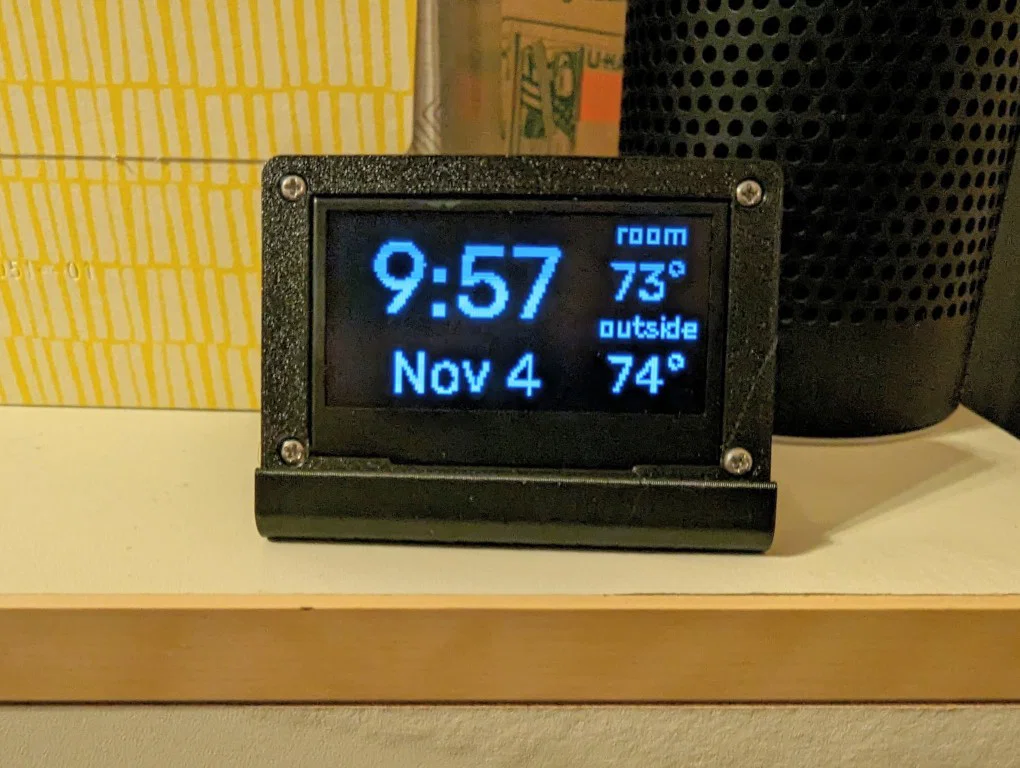

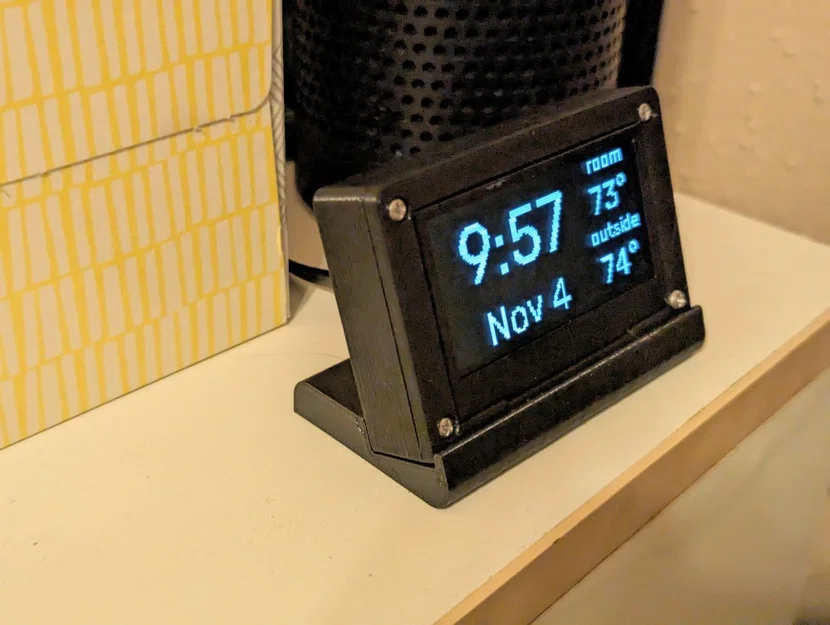

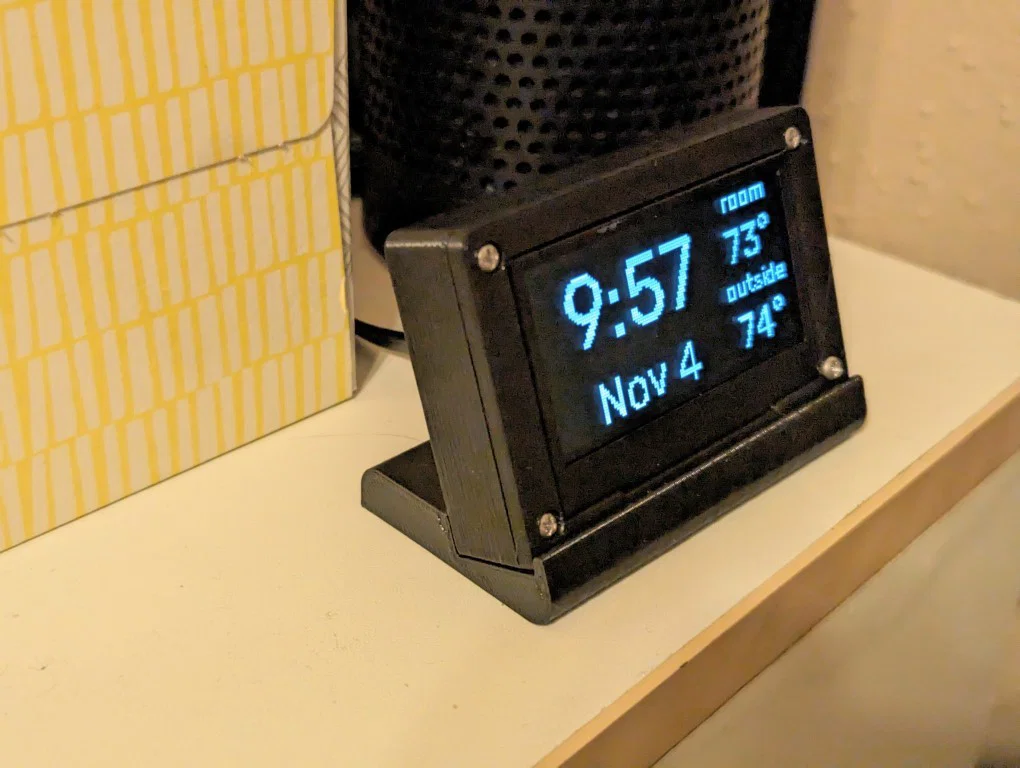

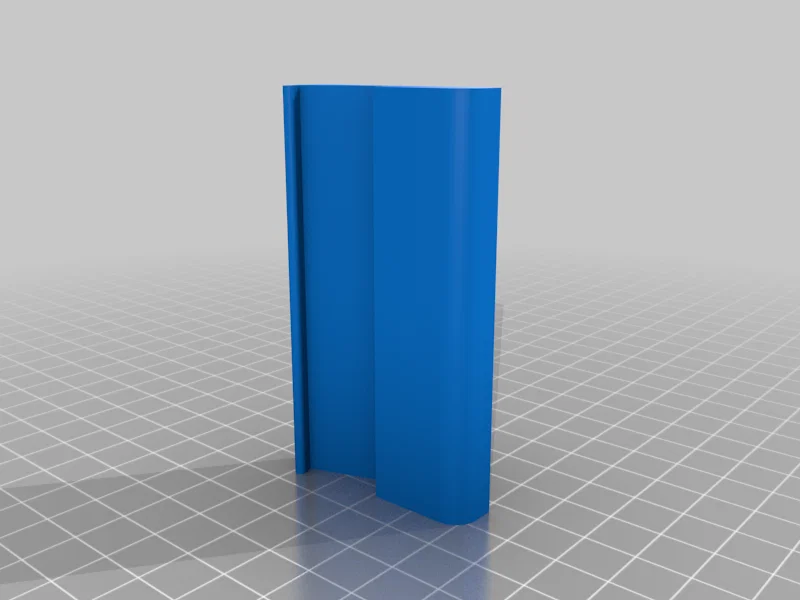

Hiện tại mình có 2 phiên bản case. Bản “Rounded Bottom” giống y như vậy, chỉ khác là có bo góc (fillet) ở cả bốn góc và có thể phù hợp nếu bạn không muốn dùng Platform của case.

Nguồn đi vào từ mặt sau. Cần đi dây/đặt cổng nguồn ở hướng khác? Báo mình biết. Mình cấp nguồn cho microcontroller bằng MicroUSB.

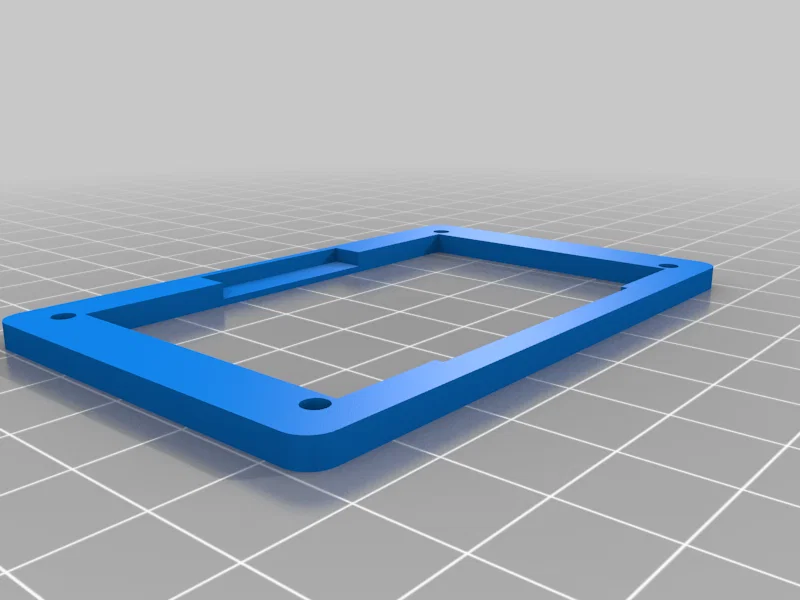

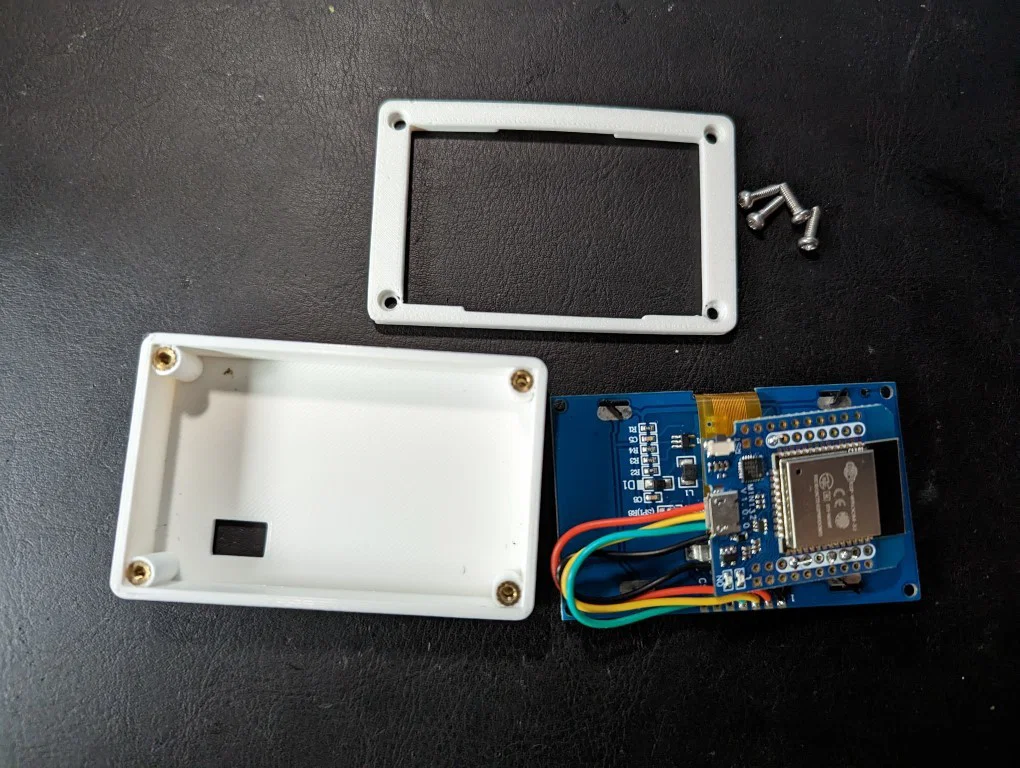

Case dùng vít chìm đầu côn (countersunk) m2.5 screws để bắt nắp vào thân, thay vì dán keo hay băng dính. Nắp (Lid) và đế (Base) bắt bằng 4 vít m2.5 (dài 8mm là vừa đẹp).

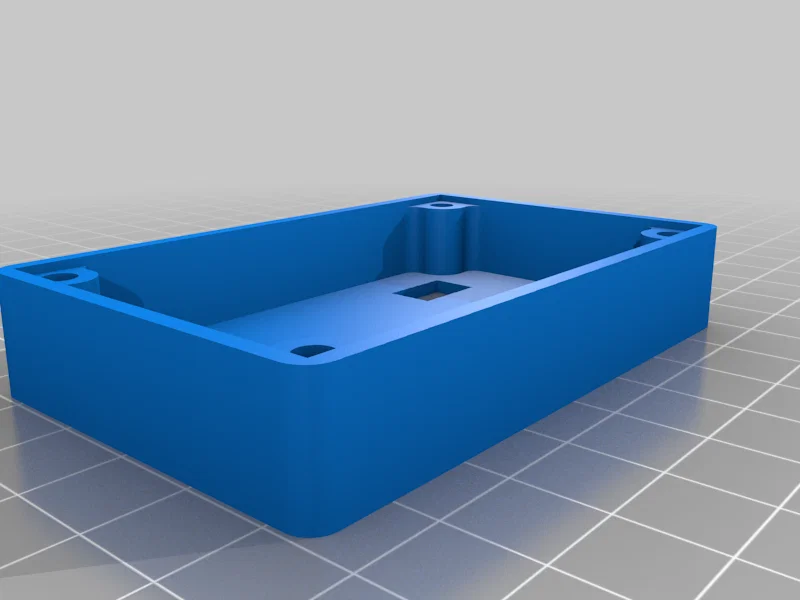

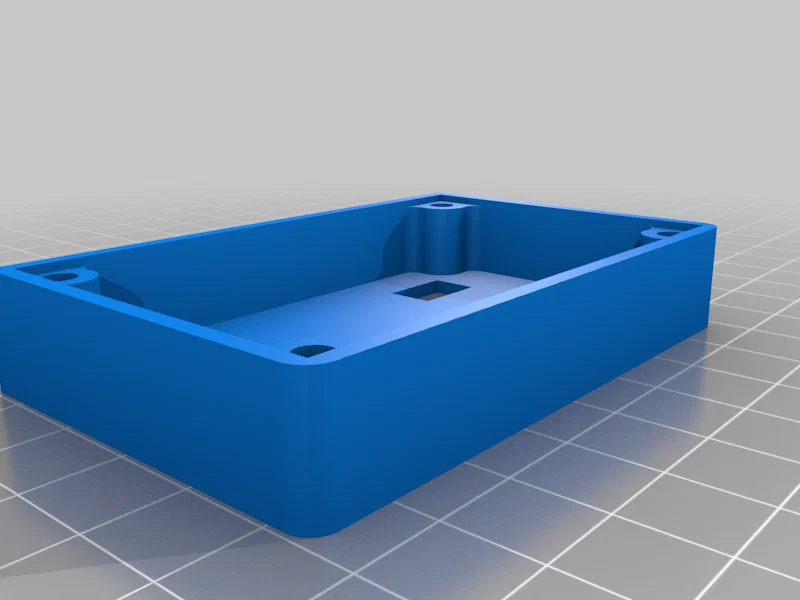

Thiết kế này cần heat insert m2.5 ở phần Base. Nó dùng những m2.5 heat inserts này.

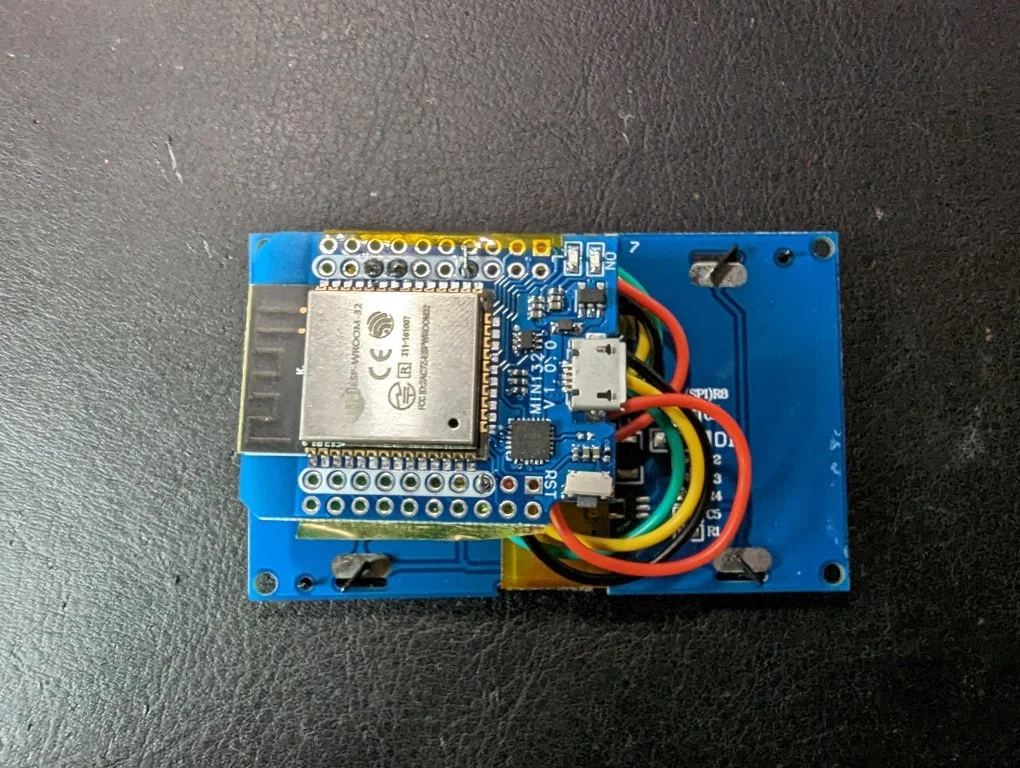

Mình dùng Polyimide Adhesive Tape (giống kapton) để cách điện giữa microcontroller và màn hình.

Mình dùng ESP32 D1 Mini và thấy hoạt động rất ổn.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK3

Rafts:

No

Supports:

Yes

Resolution:

0.3mm

Infill:

20%

Filament: Hatchbox PLA White and Black

Notes:

In theo đúng orientation được cung cấp. In ít nhất phần nắp (lid) với supports.

Post-Printing =============

• Gỡ support khỏi Lid.
• Gắn heat inserts vào Base.
• Tháo pin header khỏi màn hình.

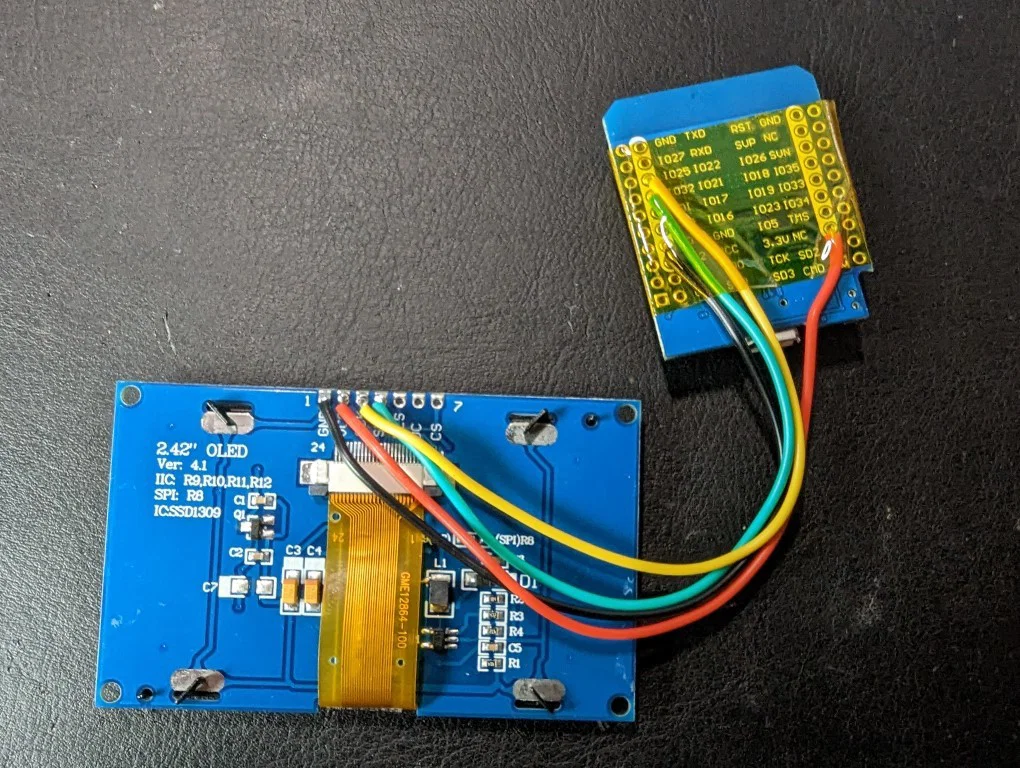

• Hàn dây (mình dùng dây lõi cứng 24 AWG).
• Lắp ráp.

Bạn có thể dùng dây rút bản to để chống tuột dây (strain relief).

Cách Mình Thiết Kế

Mình dùng thước kẹp (calipers) để đo kích thước màn hình.

Thiết kế (phần lớn) theo kiểu tham số (parametric) trong Fusion 360.

Làm thử - chỉnh sửa nhiều vòng tới khi thấy ưng.
