MK4 Electronic Box Fan Spacer
Spacer gắn quạt cho hộp electronics MK4, dùng standoff 10mm để tạo khe thoáng thay vì phải in lại cover mới. Thiết kế theo đúng orientation, chừa khe dưới cho louvers; dùng Noctua 40x10 24V làm quạt exhaust.
Mô tả

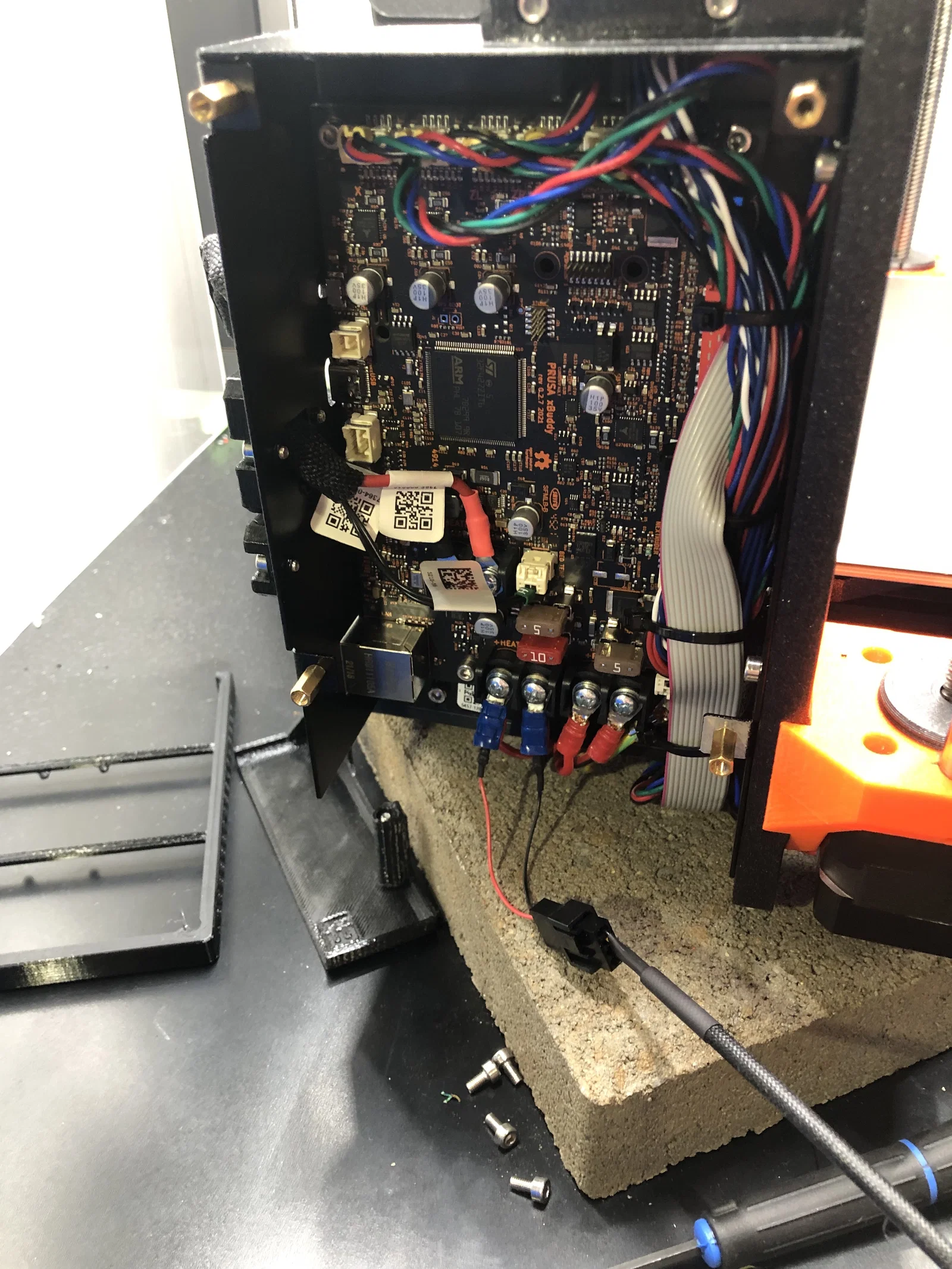

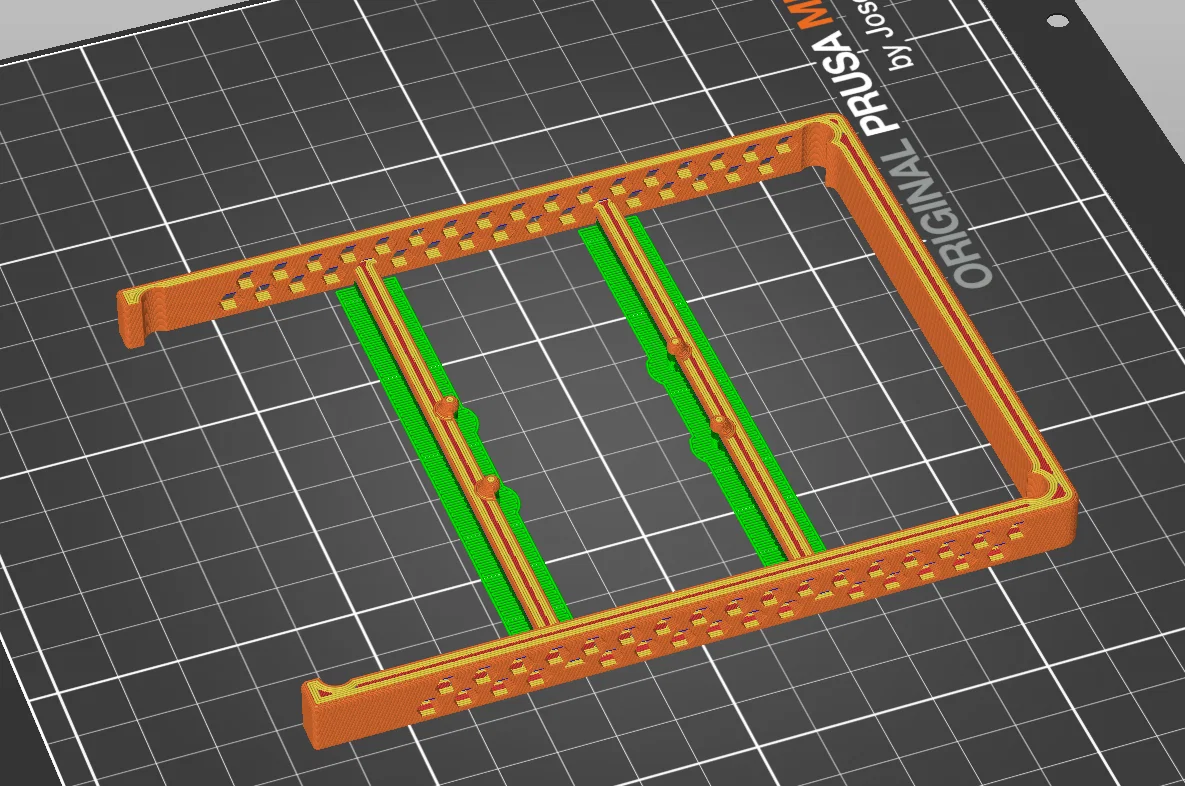

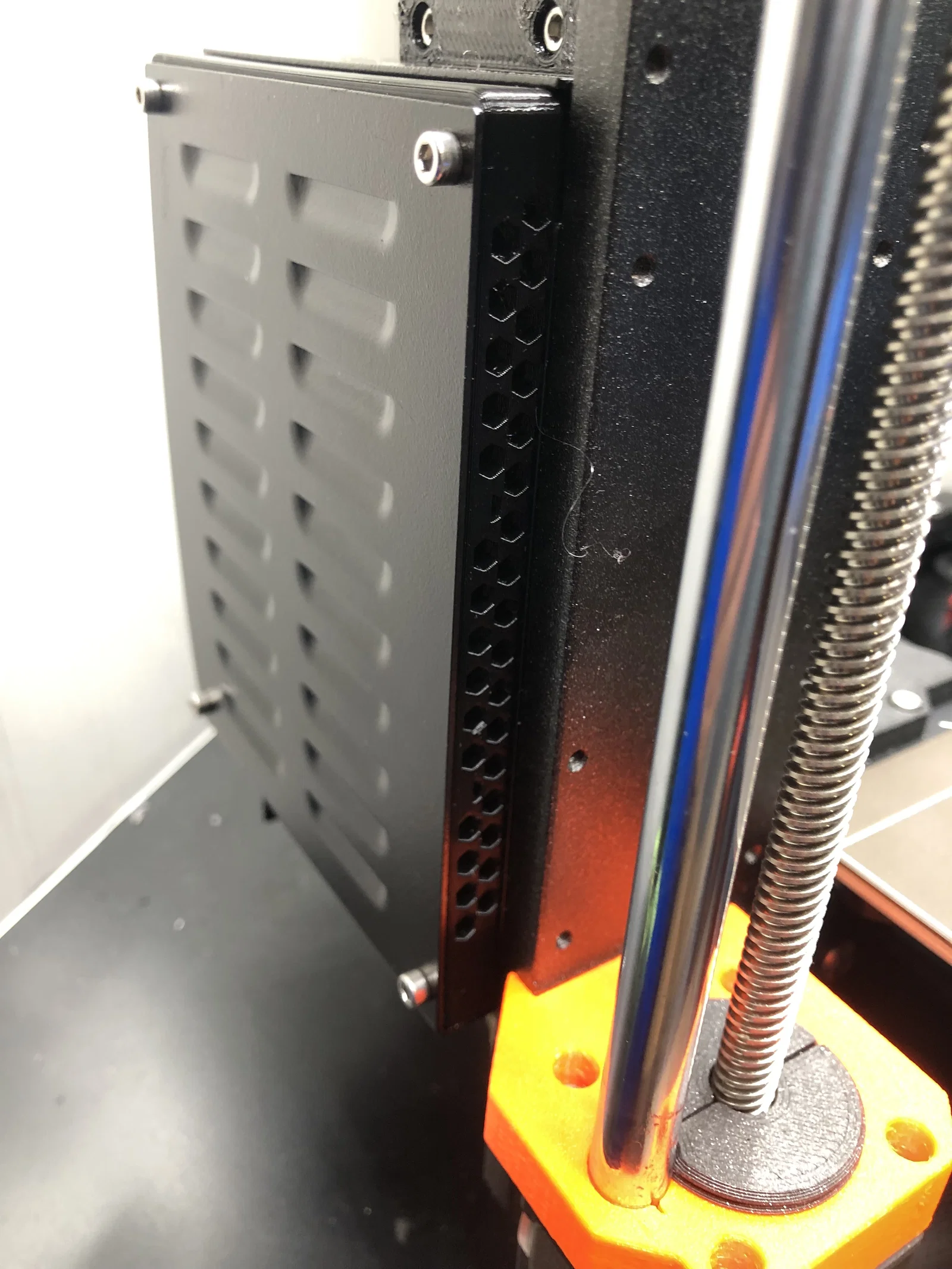

In ASA trong enclosure thì bản in bị dừng, kèm cảnh báo bo mạch có nguy cơ quá nhiệt. Mở cửa ra thì đủ mát nhưng lại có mùi/khí, còn chừa hở các tấm panel thì cũng ổn, nhưng mình muốn thêm một lựa chọn thứ 2 gọn gàng hơn. Dùng standoff dài 10mm, mình in một miếng spacer với hai nhịp bridge để đỡ quạt, kèm các retainers để giữ quạt cố định. Hãy in đúng theo hướng (orientation) như hình, phần hở thêm ở phía dưới là để chừa chỗ cho louvers.

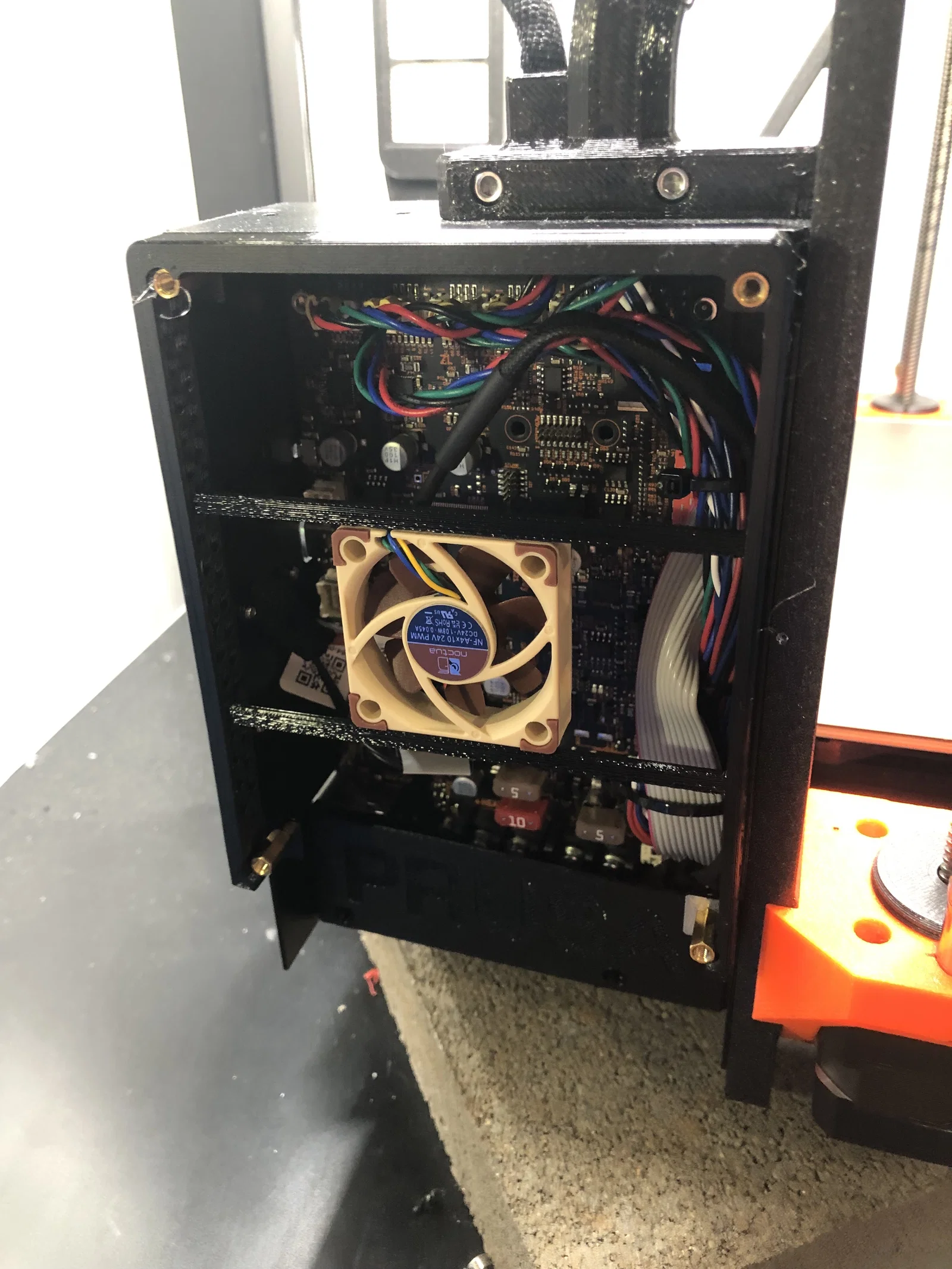

Dùng Noctua 40x10 24V, để mặt labeling hướng ra ngoài, chạy như quạt exhaust.
