Spacer quạt hộp điện MK3.5 (MK35, MK35S) – MK3.5 Electronic Box Fan Spacer

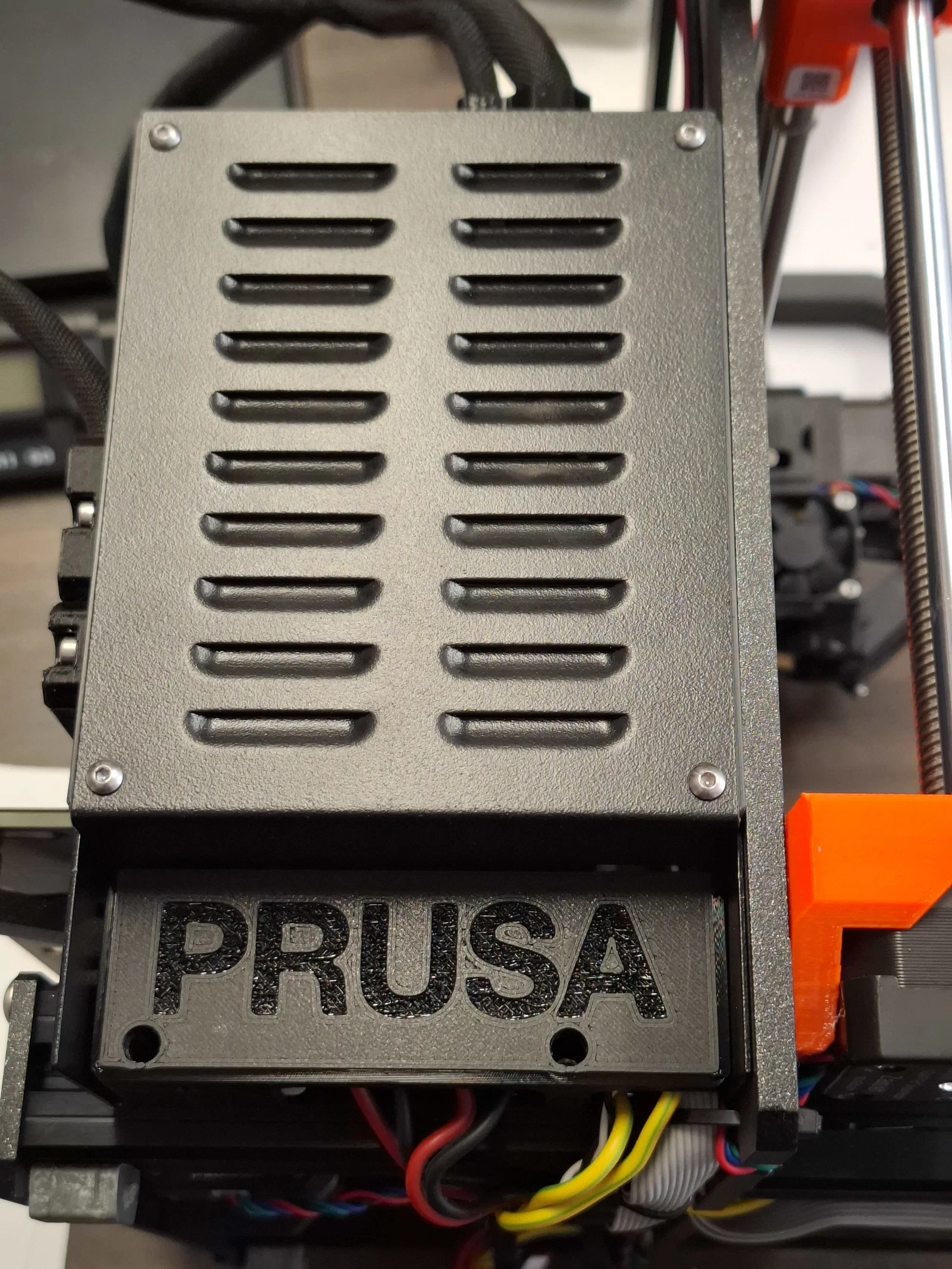

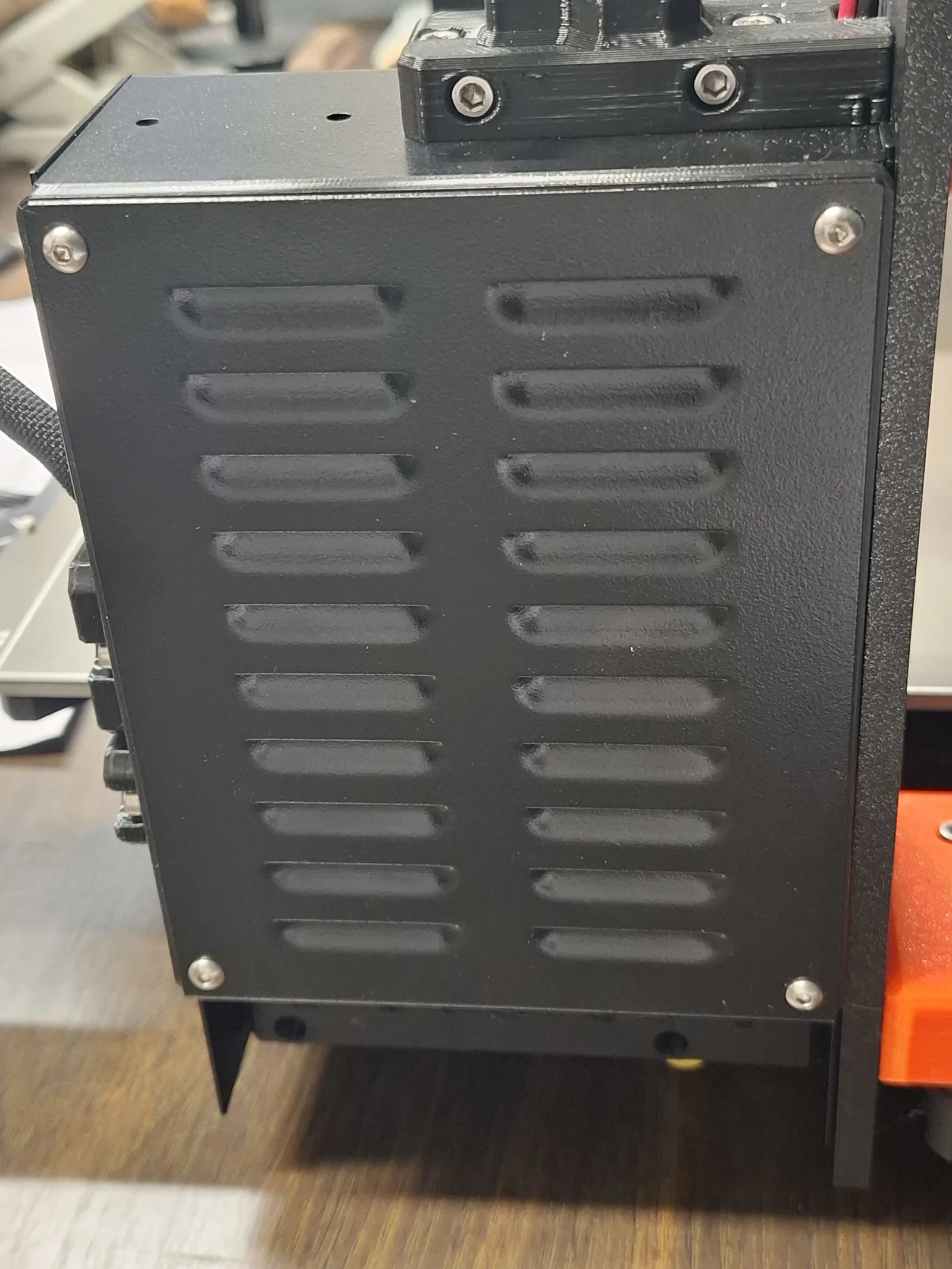

Spacer gắn quạt cho hộp điện MK3.5 (MK35/MK35S) giúp làm mát bên trong hộp. Thiết kế mỏng hơn bản MK4 để tránh cạ motor X stepper. Dùng quạt 4010 24V, gợi ý đấu vào bed heater để quạt chỉ chạy khi bàn nhiệt gia nhiệt.
Mô tả
Mức độ hoàn thiện: Tốt.
- 8 bản prototype.
- Đang dùng từ 2024/10.

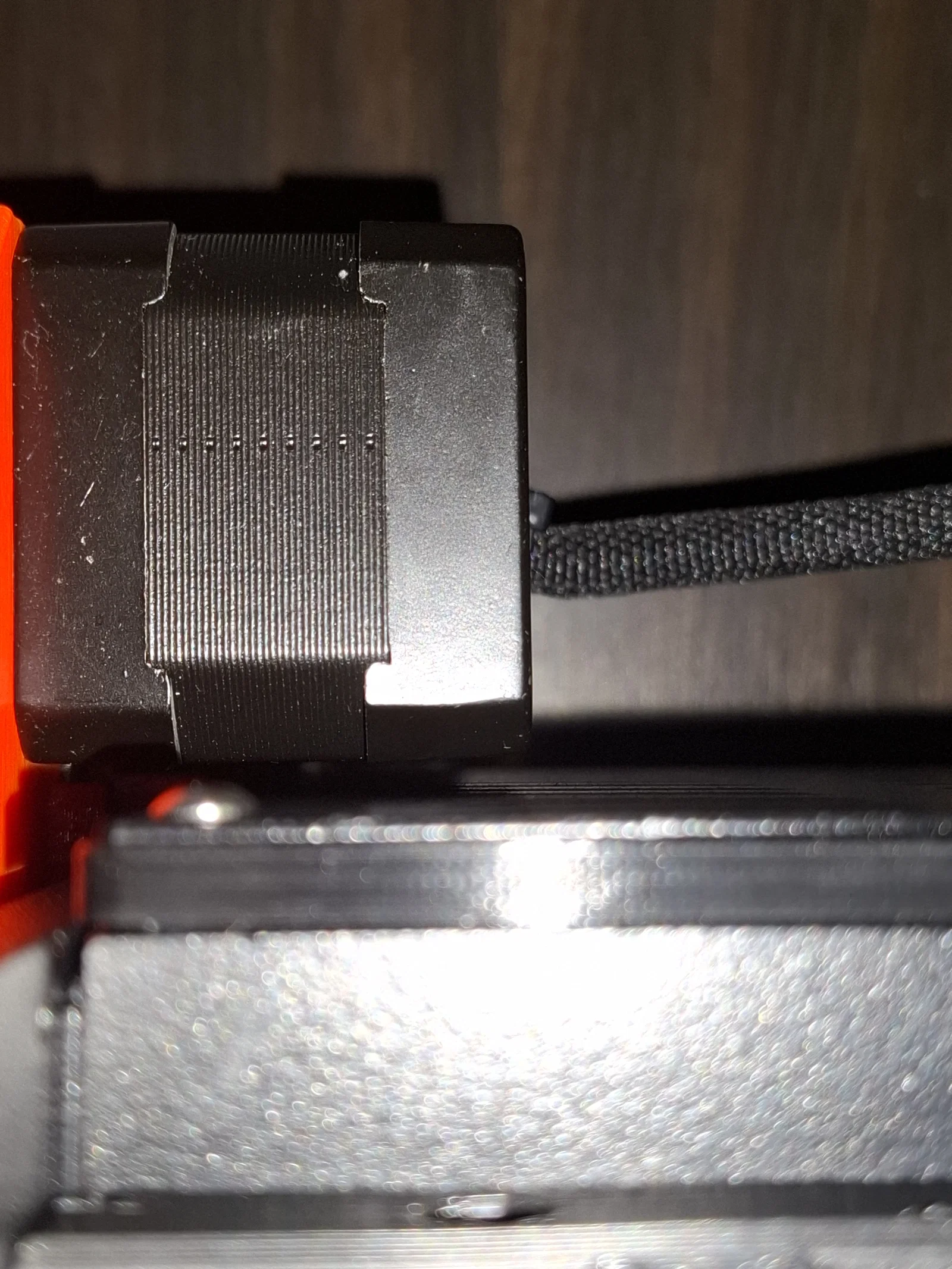

Mình cần một món cho MK35 vì bản gốc cho MK4 dày quá. Bản MK4 bị cạ vào motor X stepper.
Phần cứng:

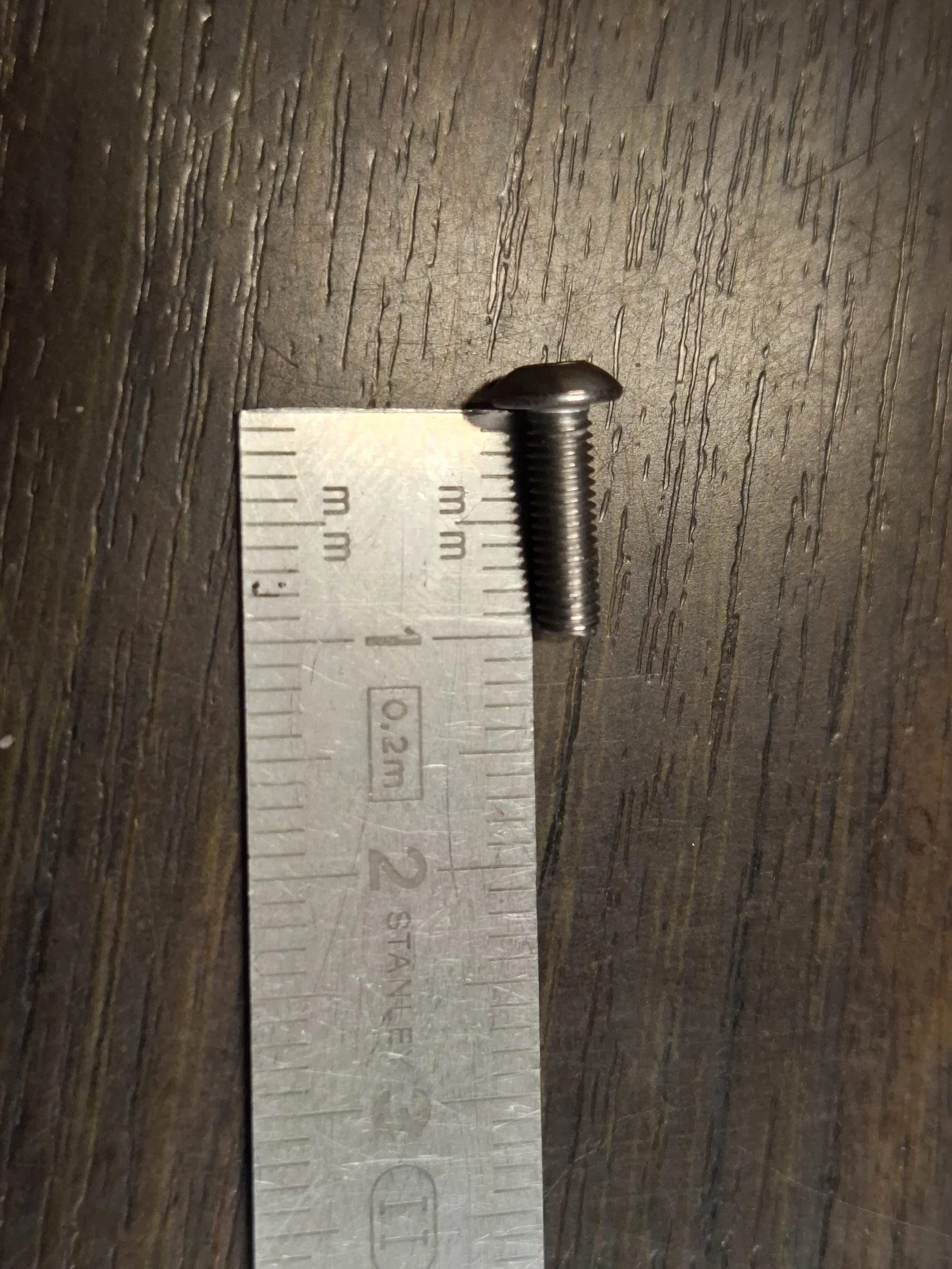

- (x4) Ốc M3x10 là ổn. Đầu vòm (domed head) sẽ tốt hơn.
- Quạt 4010 24V
Trên con MK35 của mình, mình nối quạt vào ngõ ra bed heater. Vậy nên quạt chỉ chạy khi bed đang gia nhiệt.

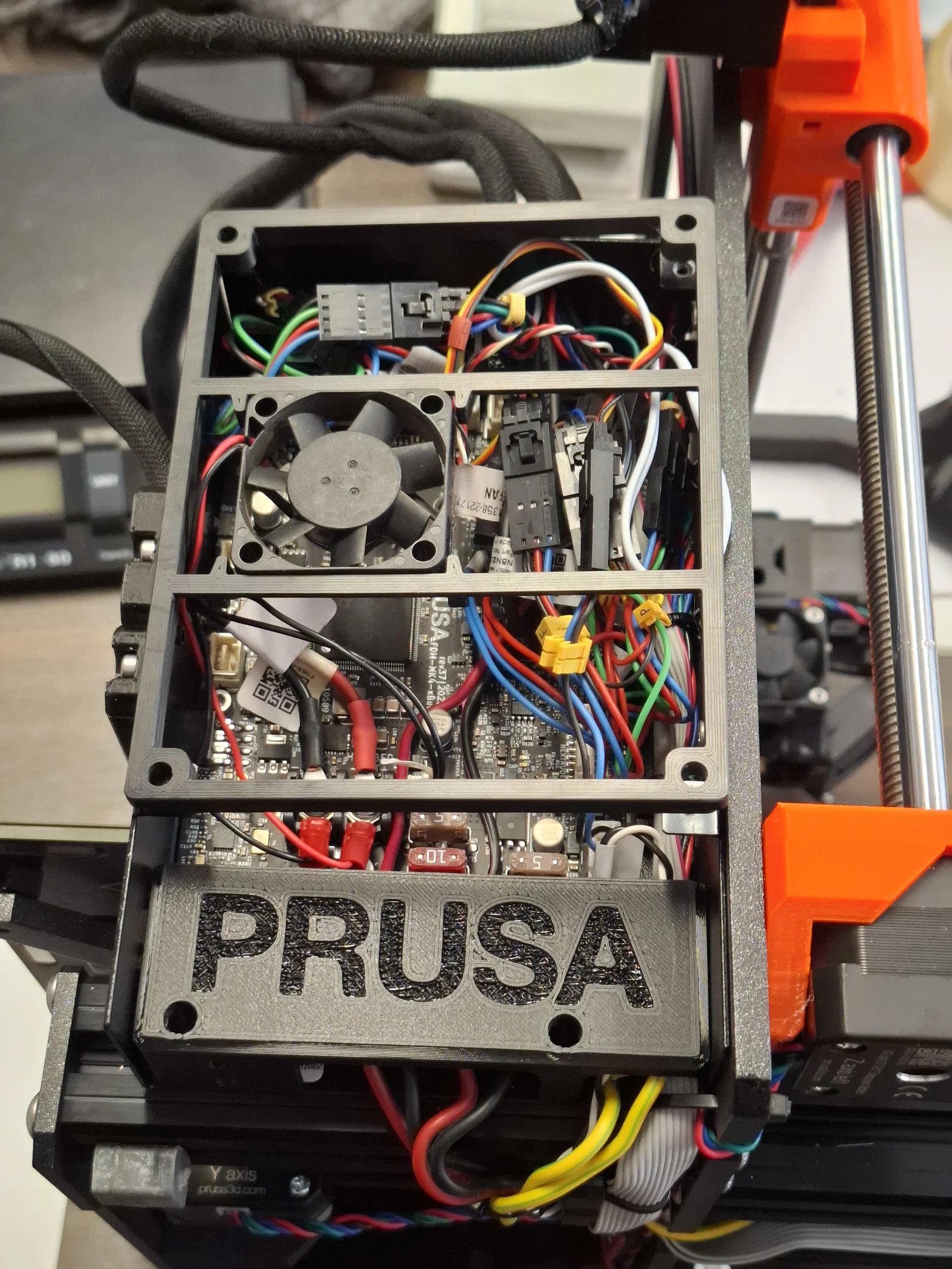

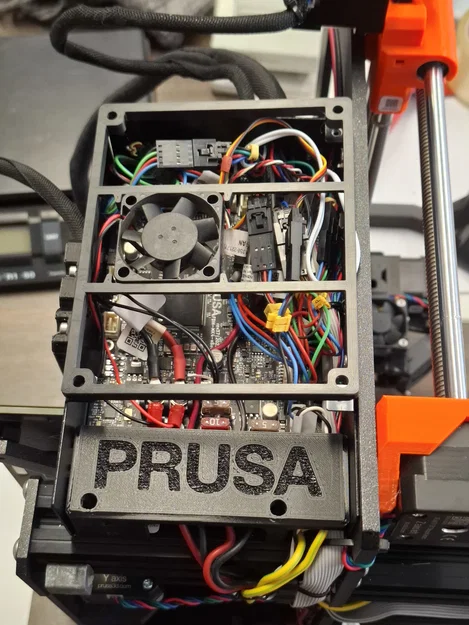

Mình cũng không chắc kiểu nào airflow tốt hơn: hút ra (Exhaust) hay thổi vào (Flow inward). Nếu muốn exhaust đúng kiểu thì nên đặt quạt ở phía trên. Còn nếu thổi vào thì nên hướng gió về phía MCU. Thiết kế này không phải tối ưu nhất, nhưng đủ để tạo chút luồng gió và giảm nhiệt cho buddy đáng kể.
Log:
- 2025/03/20: Dời quạt sang bên trái của hộp điện tử.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
