Vỏ bấm khớp đơn giản cho MeshToad v1.x LoRA USB Board (Simple Snap Case)

Đây là một cái vỏ đơn giản, lắp kiểu bấm khớp (snap-together), được wehooper4 và vidplace7 yêu cầu—hai người thiết kế bo mạch MeshToad USB LoRA (phiên bản 1.x).

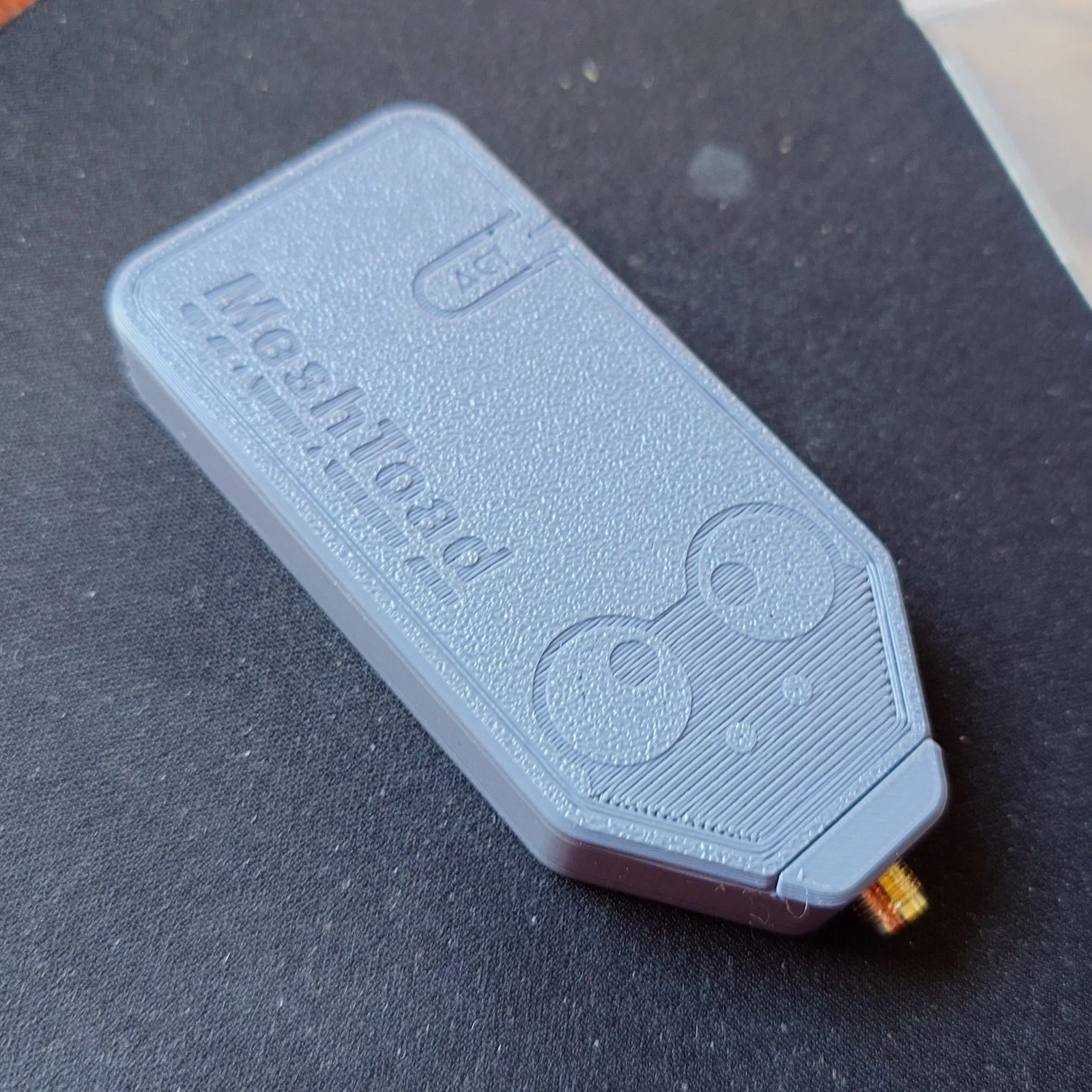

Có sẵn 2 phiên bản phần nắp (top) của vỏ: bản chữ/hoạ tiết dạng debossed, hoặc bản multi-material.

Mình có bán cái vỏ này trên Etsy store nếu bạn không có máy in.

Bill of Materials

• IPEX-1 to SMA Female (Reverse Polarity) - Amazon (affiliate link)
  • Lấy món này nếu bạn đã có sẵn anten của riêng bạn
• 915MHz 10dBi Gain Soft Whip Antenna - Amazon (affiliate link)
  • Món này đi kèm sợi pigtail IPEX-1 to SMA Female (Reverse Polarity).
• USB-C Data Cable - [C-to-C Two-Pack] Amazon hoặc [USB-A to USB-C] Amazon (affiliate links)
• Command Picture Hanging Strips - Amazon (affiliate link)
  • Gợi ý để dán/mount lên nắp laptop hoặc chỗ nào bạn muốn cố định module radio

Hướng dẫn in

• Vật liệu in gợi ý:
  • Nắp (Top) và Thân vỏ (Case): PLA hoặc PETG
  • Đèn báo hoạt động (Activity Light): PLA hoặc PETG trong/clear hoặc transparent
• Hướng đặt khi in:
  • Nắp (Top): mặt phẳng có hoạ tiết úp xuống mặt bàn in
  • Thân vỏ (Case): mặt phẳng úp xuống mặt bàn in
  • Đèn báo (Activity Light): mặt phẳng úp xuống, không dựng đứng
• Support: tắt
• Walls: 4
• Infill: 100%
• Multi-Material: nhấp phải để split thành từng phần, rồi chọn body lớn nhất để đổi màu

Hướng dẫn lắp ráp

⚠ CẢNH BÁO: KHÔNG ĐƯỢC CẤP NGUỒN CHO BO MẠCH KHI CHƯA GẮN ANTENNA. NHỚ CHẮC LÀ ANTENNA CỦA BẠN DÙNG ĐÚNG LOẠI ĐẦU NỐI ĐÚNG POLARITY NỮA.

1. Tháo vòng khoá và ê-cu ở đầu SMA của sợi pigtail IPEX. Luồn/đặt vào trong thân vỏ.
2. Siết vòng khoá và ê-cu vào đầu nối SMA. Vặn cho tới khi không còn thấy đầu SMA ở bên trong vỏ, và cũng tới khi nó không thể xoay/di chuyển thêm. (Đừng siết quá tay.)

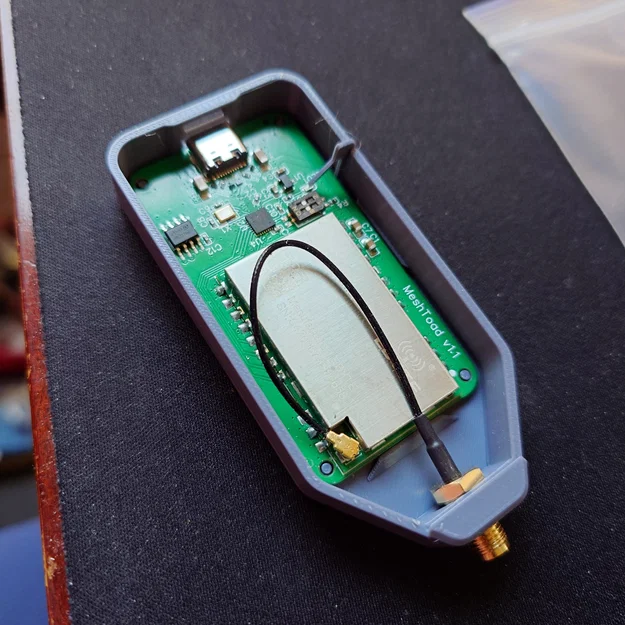

3. Đặt bo mạch MeshToad vào trong vỏ.

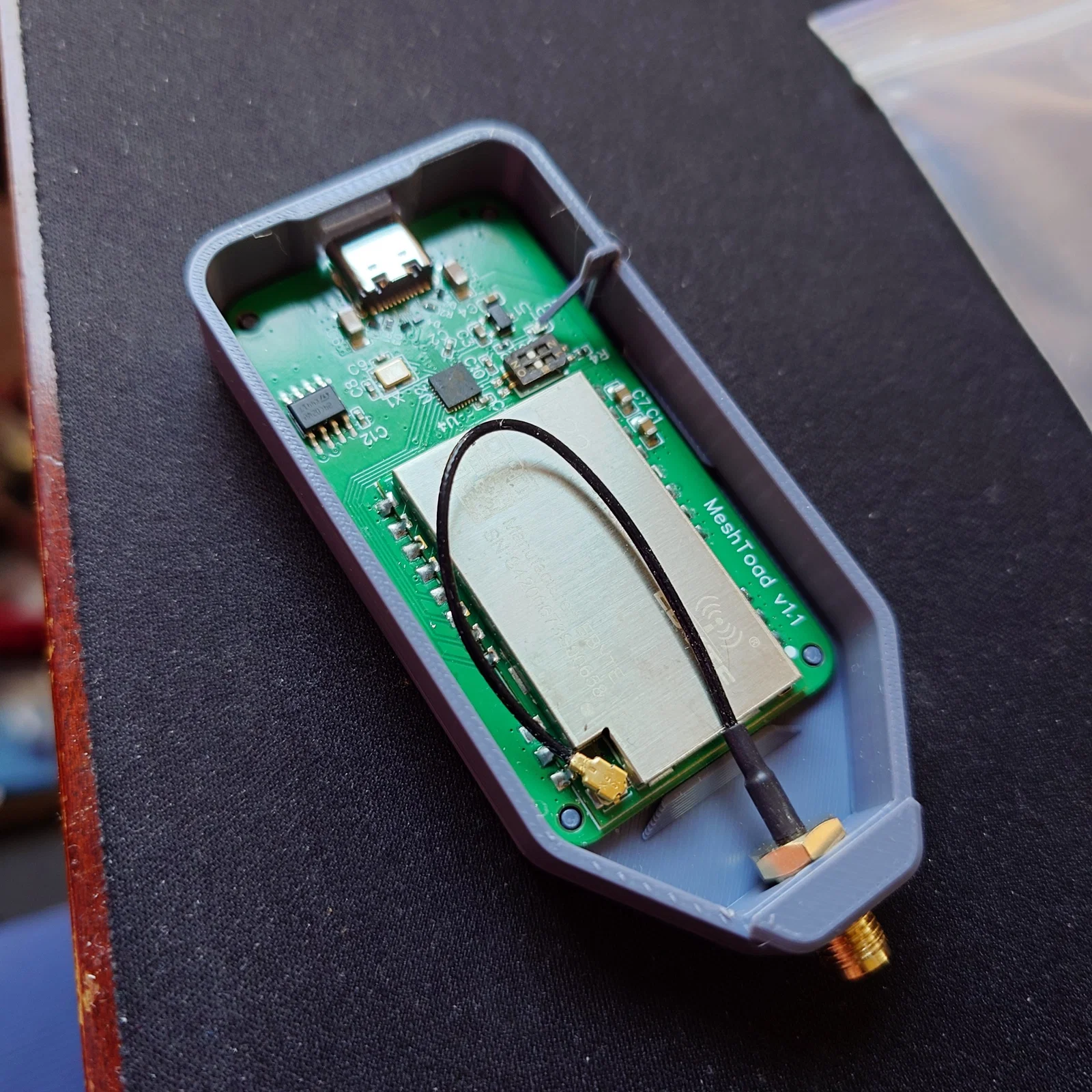

4. Cắm đầu IPEX của sợi pigtail vào MeshToad.
5. Gắn miếng đèn báo (activity light) vào khe trên mẫu nắp (top).

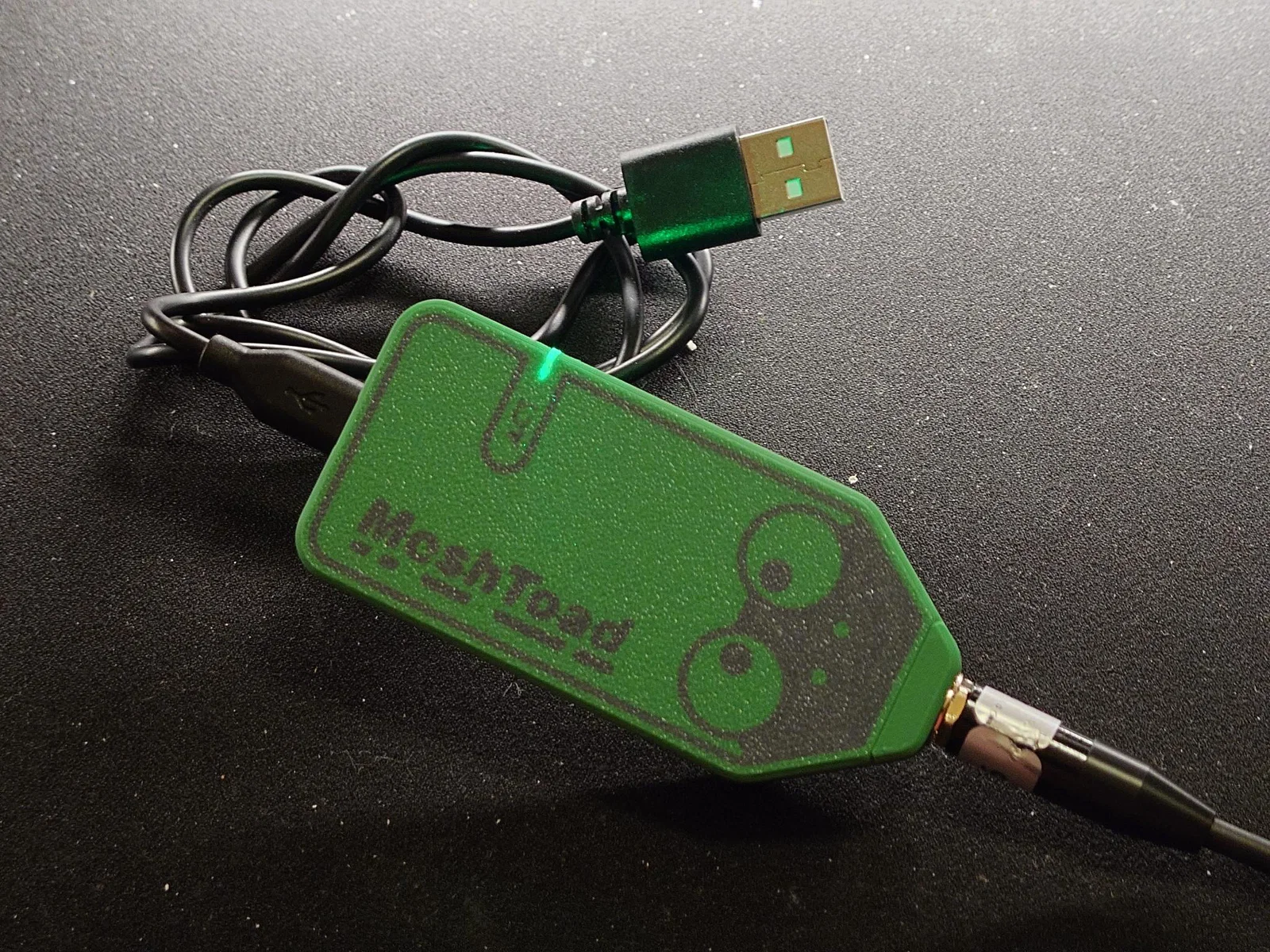

6. Lắp nắp vào thân vỏ theo hướng từ phía đầu nối anten, rồi bấm khớp vào đúng vị trí ở phía đầu USB-C của vỏ.
7. Thử độ khớp với dây USB-C và anten bạn chọn.

Update 3/28/2025: Theo yêu cầu từ Crichton, mình đã bổ sung một bản nắp phẳng không có lỗ cắt cho activity light. (Phù hợp khi dùng filament trong suốt hoặc nếu bạn đơn giản là không muốn có đèn báo.)
