Bộ gá đèn (worklight/lightbar) cho ROP của JD 3038e (gen 1)

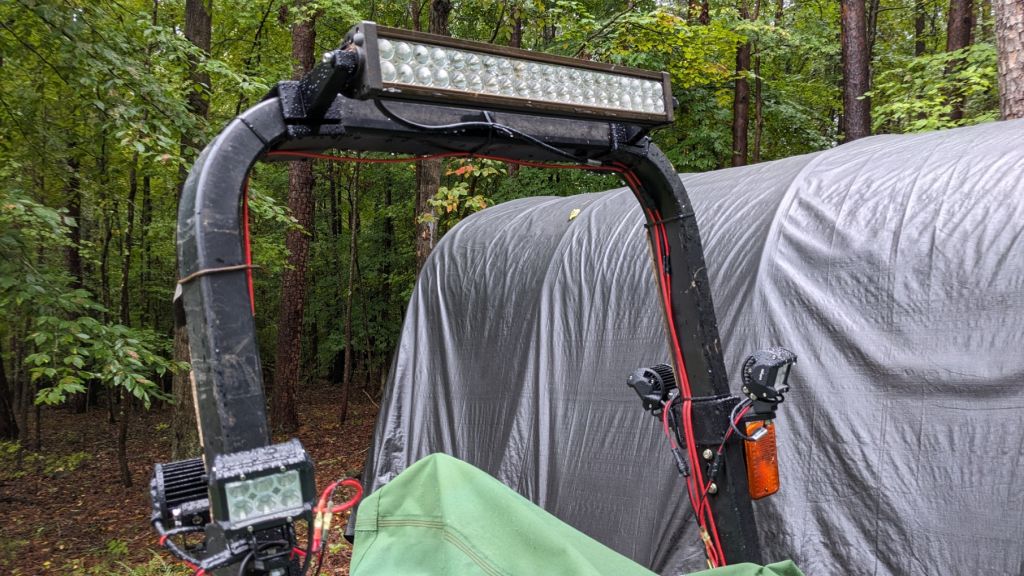

Bộ gá để gắn lightbar hoặc worklight lên một ROP có tiết diện xấp xỉ 53x79mm (hoặc danh nghĩa 2x3"). Mình dùng thử trên JD 3038e gen 1 (2010) thì chạy ổn. Khi siết kẹp quanh ROP, phần kẹp sẽ còn hở một khe sau khi đã siết chặt. Đừng siết quá tay.

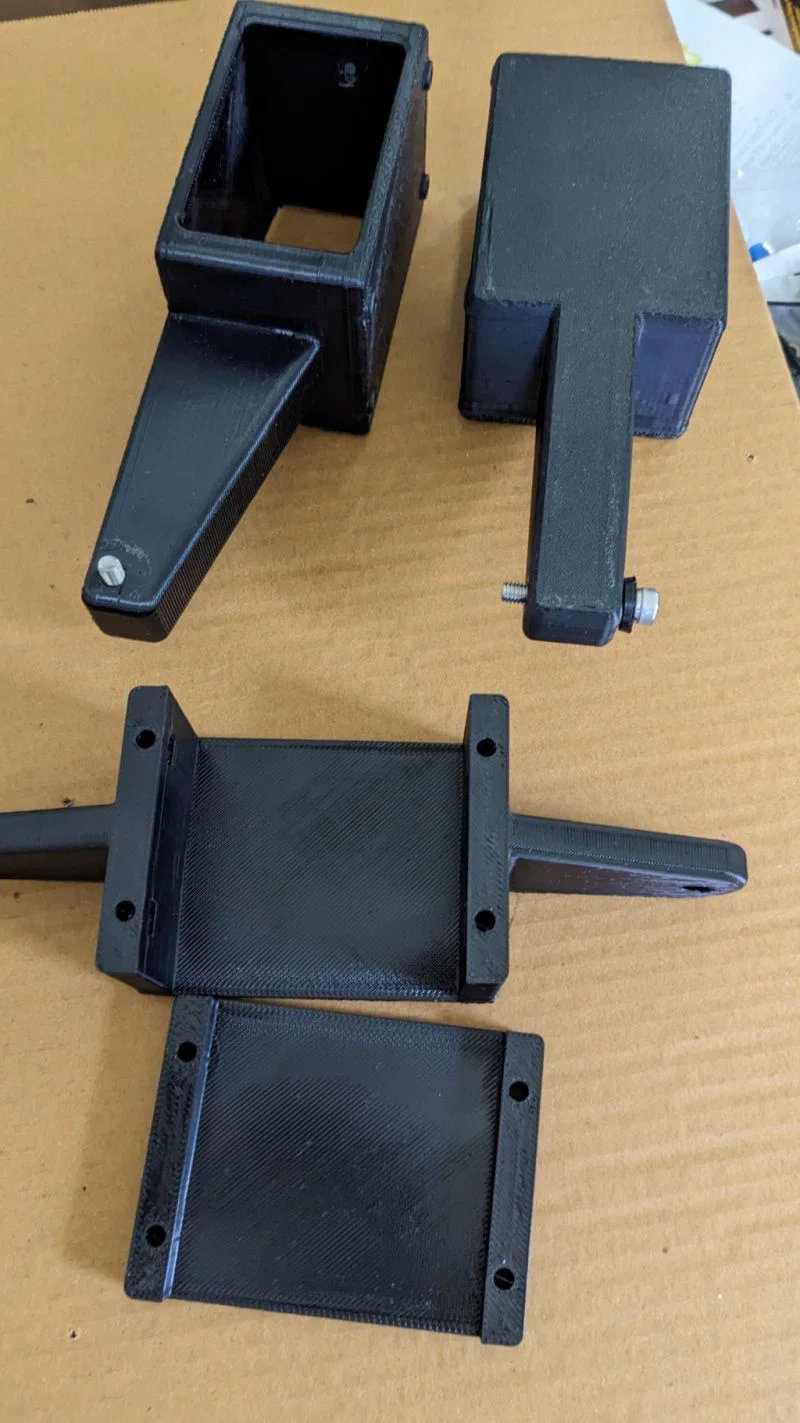

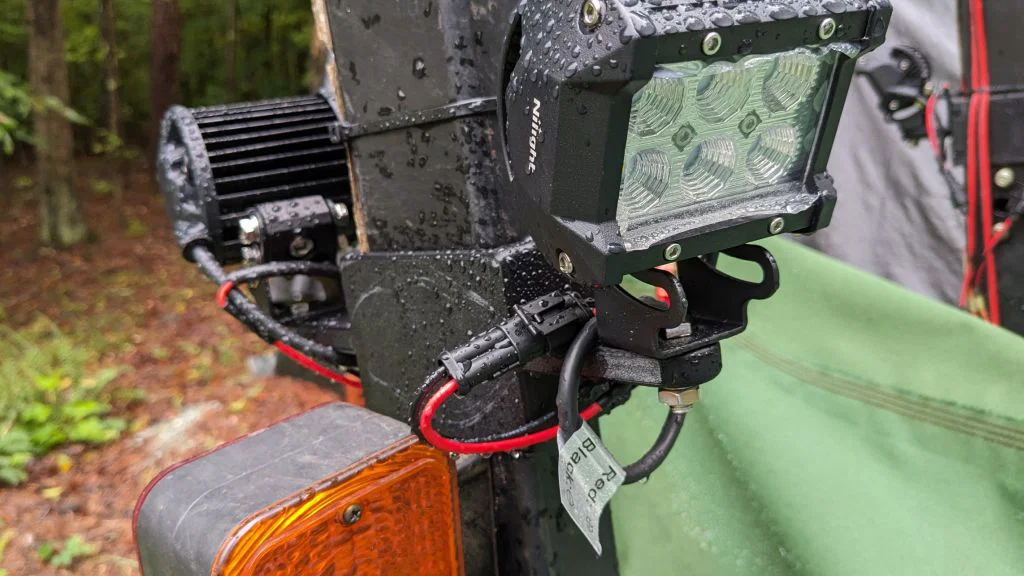

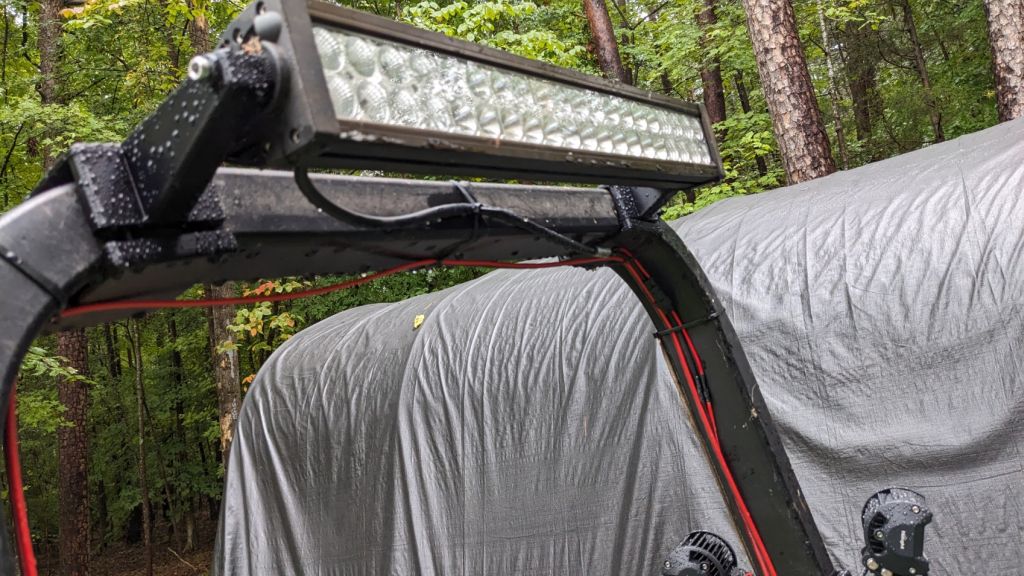

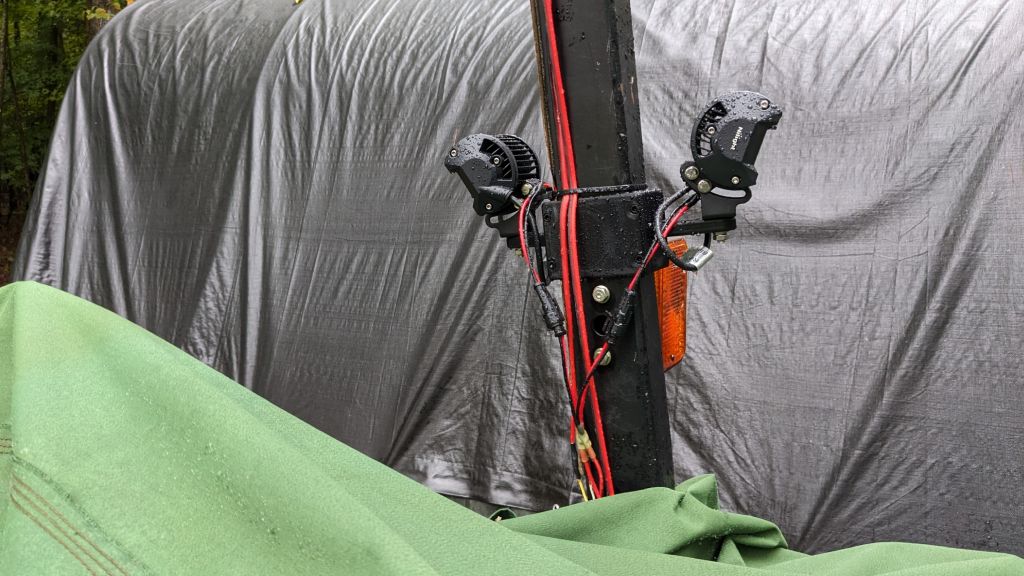

Lắp ráp phần kẹp dùng vít M5 đầu trụ (cap head) và ê-cu. Trong thành kẹp có sẵn hốc âm để đặt ê-cu. Bản kẹp single mount được thiết kế để dùng với lightbar dùng vít M6. Bản kẹp dual mount được thiết kế để gắn worklight có bu-lông gá 8mm.

Nên in bằng vật liệu chịu UV và ổn định nhiệt. Mình khuyến nghị dùng ASA. Nên tăng số perimeters để tăng độ bền. Mình khuyến nghị thành (walls), top & bottom dày 3mm, và infill tối thiểu 25%.

Có kèm file nguồn Fusion 360 và file .STEP.
