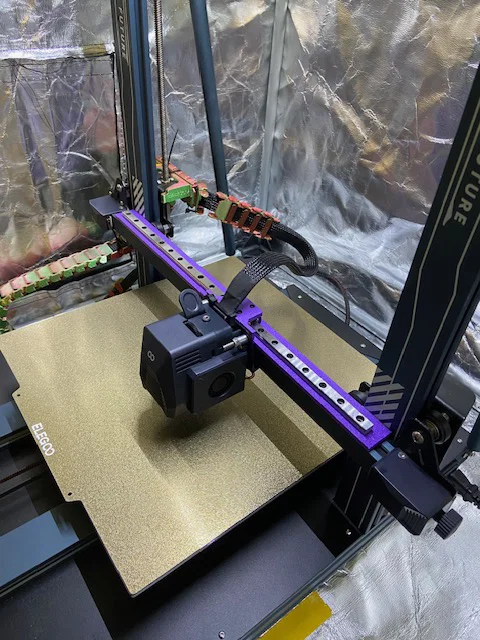

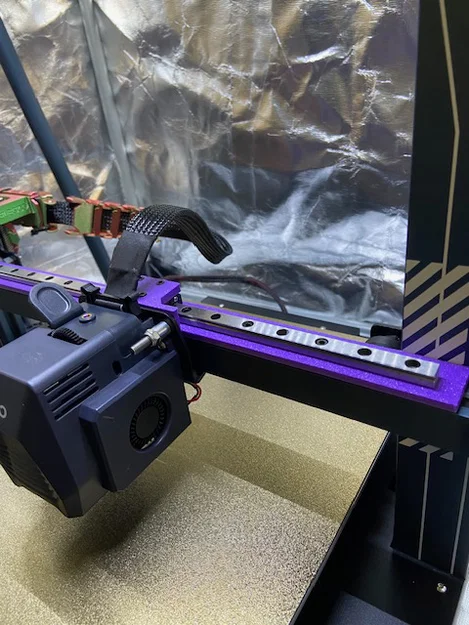

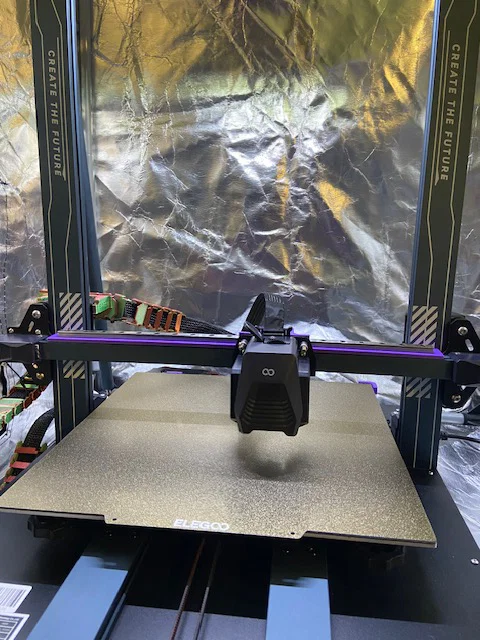

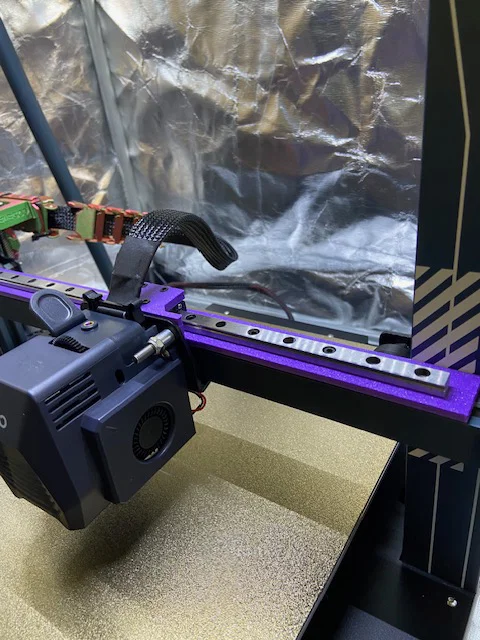

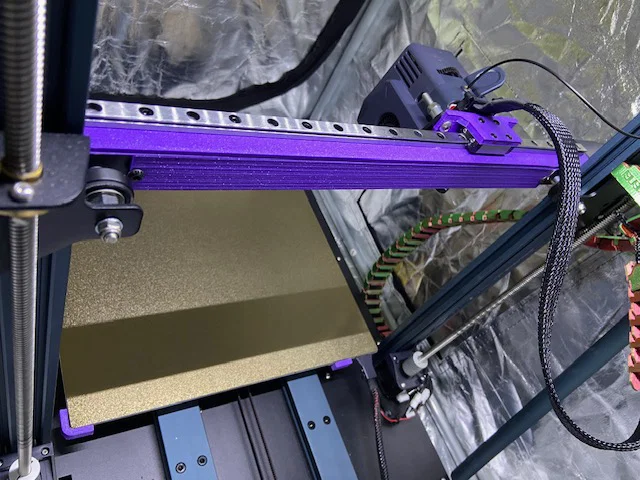

Nâng cấp Linear Rail trục X cho Elegoo Neptune 3 Plus (MGN9H 400mm)
- Lượt tải
- 55
- Lượt thích
- 4
- Lượt coi
- 462
- Bản remix
- 1
- Bình luận
- 0
File 2 161 KB
- Extruder_Back_PlateAdapter_El_NE3Plus_1777671789.3mf3MF · 49,5 KB
- Linear_Rail_x_Neptune_3Plus_1777671790.3mf3MF · 111,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #360545
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả
Mẫu này khuyến nghị in bằng PETG hoặc ABS và có thể in trên bàn máy Elegoo Neptune 3 Plus bằng cách đặt cụm rail mount nghiêng 45 độ trên bed.
Print Settings (cho ABS hoặc PETG):
- 4 lớp top và bottom
- 3 walls
- Infill 35%–45% (khuyến nghị Gyroid)
- Không cần supports
Bạn sẽ cần pause khi đang in rail mount để nhét M3 Hex Nuts (x20) vào trong rail mount. (Phần này cũng có thể chỉnh để dùng heat inserts)

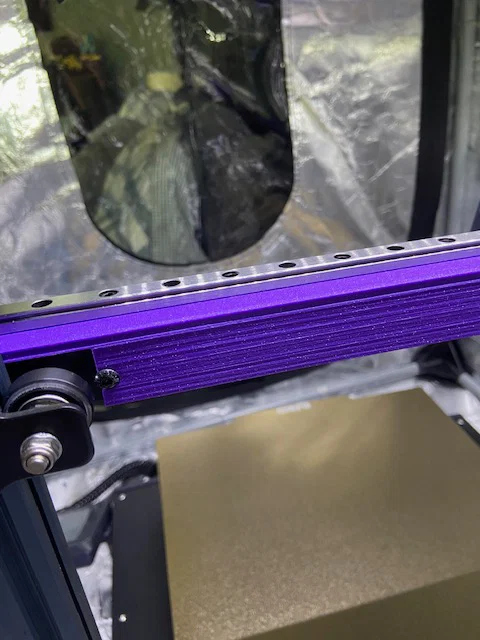

Sau khi in xong, dùng x20 M3x8 Socket Head Cap Screws để siết rail vào rail bracket. Để gắn lên máy, tháo cụm print head zin và các con ốc đen ở phía sau trục X (x-axis). Lưu ý: cần tháo crush washers ra, nhưng các con ốc đó có thể tái sử dụng để bắt bracket vào x-axis extrusion.
Với rail adapter (phần gắn print head vào rail carriage), có thể in với các setting như trên và bắt vào backplate của extruder bằng các con ốc zin dùng cho BOM wheels (chỉ áp dụng cho các lỗ phía trên: chỉ cần lắp ốc như hình để hoạt động ổn; các ốc phía dưới có thể lắp như lúc còn dùng BOM wheels).
NOTE: Tất cả bánh xe (wheels) trước đây dùng để gắn extruder lên trục X sẽ KHÔNG dùng lại trong bộ gá này, và các con ốc sẽ được dùng để bắt extruder lên adapter bracket.
POST UPGRADE NOTES:
- Cân lại bed và set lại z-offset
- Khuyến nghị: dùng z-lift cho các bản in để tránh quẹt làm rớt khỏi build plate (mình hay dùng lift 0.25 mm cho đa số bản in)
Tổng vật tư cần có:
x24 M3-8 SHCS
x20 M3 Hex Nuts
50–75 grams filament
Mọi góp ý, thay đổi, hoặc cải tiến độc lập đều được hoan nghênh. Mình chỉ mong là các bản chỉnh sửa được đăng lại để mọi người cùng dùng.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 2
- Tổng dung lượng
- 161 KB
- File lớn nhất
- 111,5 KB
