Móc treo cân Hario V60 Drip Scale cho pegboard IKEA SKÅDIS (Skadis)

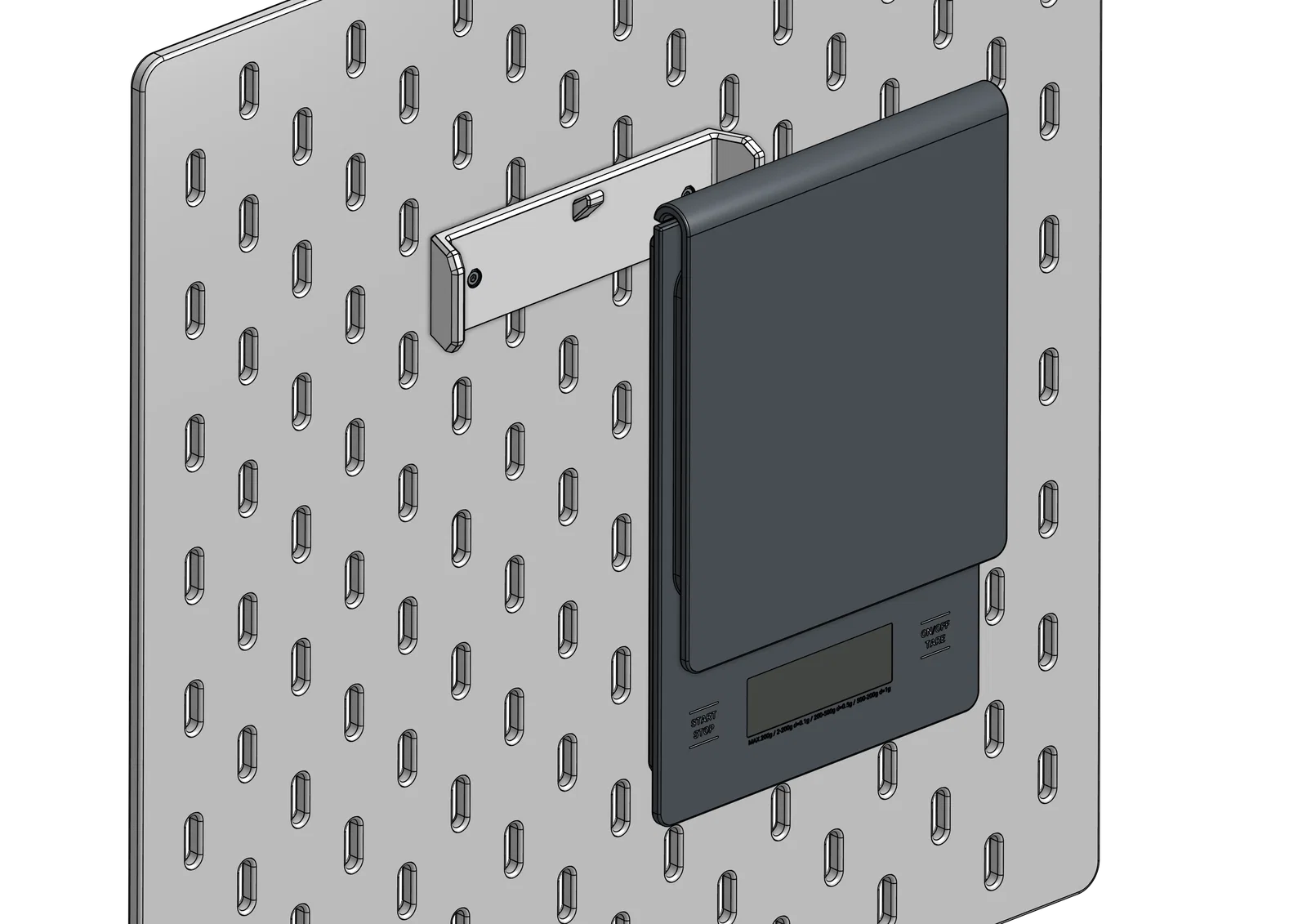

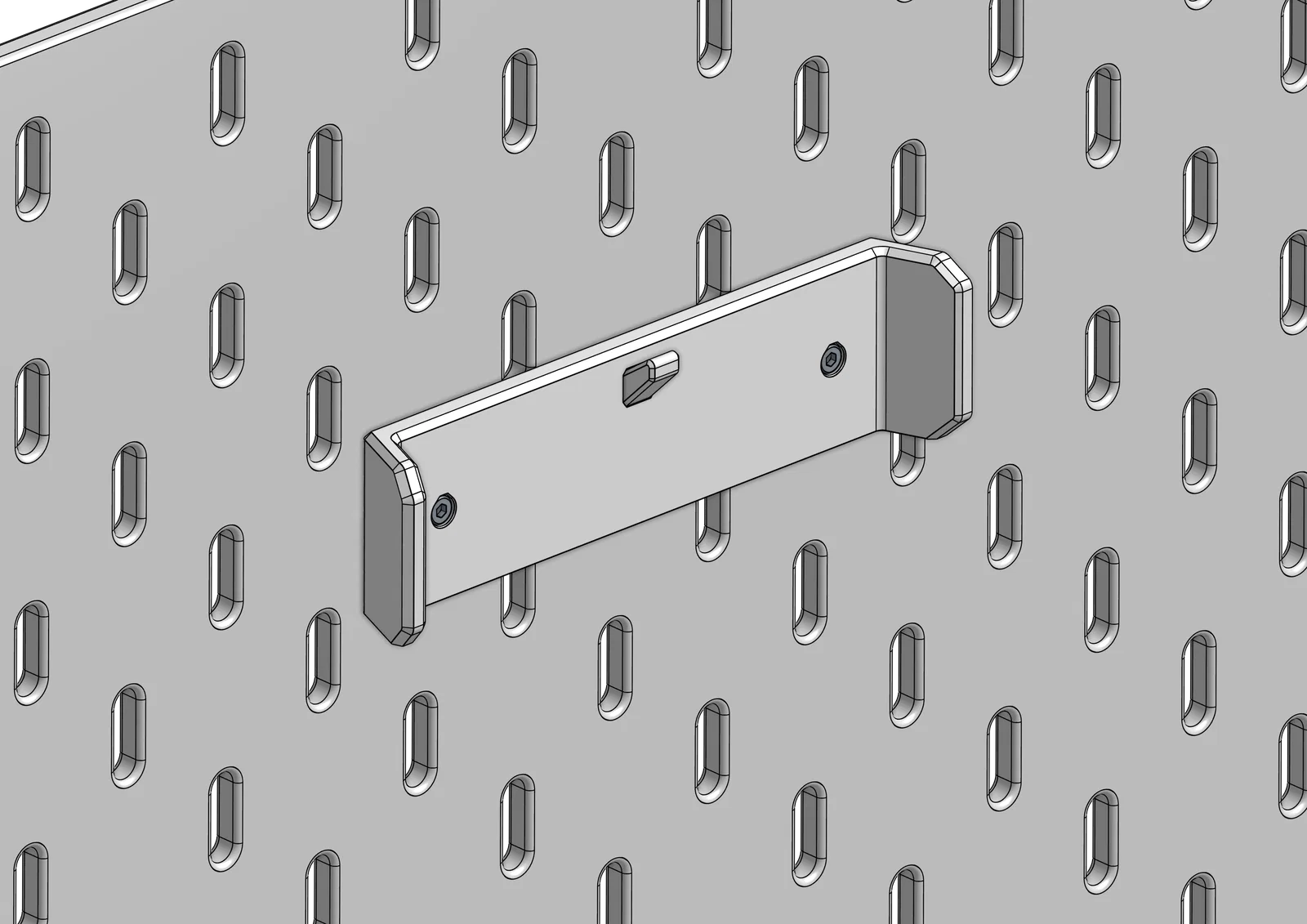

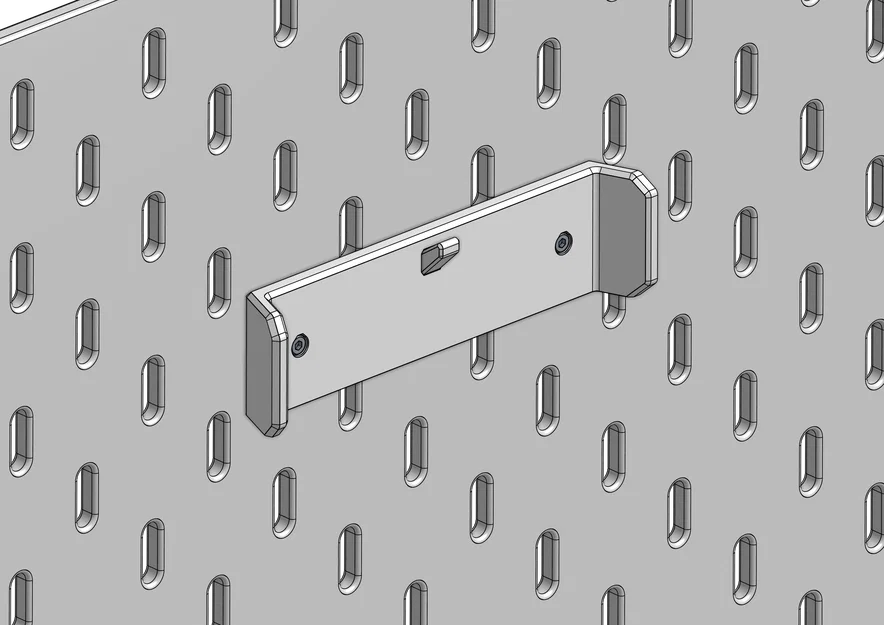

Một cái bracket kèm móc để treo Hario V60 Drip Scale lên pegboard IKEA SKÅDIS . Thiết kế có 2 cánh dẫn hướng giúp đưa cái cân trượt đúng vô móc. Xài cực dễ, khỏi loay hoay canh cho trúng móc.
Nó dùng Skadis T-Nuts nên lắp rất chắc chắn, không bị lắc/rung.

• Muốn bản bắt tường bằng vít bình thường? Xem .
• Muốn bản dùng Command Strips? Xem .

Đọc thêm về Skadis T-Nuts Mounting System và ghé Skadis T-Nuts Collection để xem thêm phụ kiện Skadis khác dùng T-Nuts.

BOM

Qty

Description

Sourcing

2

M2.5 DIN934 Hex Nut

Aliexpress

2

M2.5x16mm Socket Head Cap Screw

Aliexpress

Printed Parts

Qty

Part

Download

2

Skadis T-Nut M2.5

Download here

1

V60 Scale Skadis Mount

this project

1

V60 Scale Hook

this project

In 3D

In các part đúng theo orientation gốc. Tất cả file STL đã được xoay sẵn để in.

Thiết lập khuyến nghị cho nozzle 0.4mm.

• Layer height: 0.2mm
• Perimeters: 3 hoặc 4
• Infill: 20%
• Extrusion width: 0.4 - 0.45mm
• Solid layers: 4 top, 4 bottom

Bạn nên in T-Nuts riêng và giảm tốc một chút vì nó khá nhỏ.

Lắp ráp & Cài đặt

Bước 1: Dán Hook

Bôi một ít keo 502 (superglue) vào khoang để gắn hook trên mount. Sau đó đẩy hook xuyên qua lỗ trên mount. Đợi keo khô/đóng rắn.

Bước 2: Chuẩn bị T-Nuts

Nhét hex nut vào phía dưới của T-Nuts. Nut nên khít và không bị rớt ra. Nếu lỏng thì chấm chút superglue, và nhớ cẩn thận đừng để keo dính vô ren.

Bước 3: Ráp cụm

Luồn vít M2.5 xuyên qua part cho tới hết, rồi vặn T-Nuts từ phía sau cho tới khi còn một khe hở khoảng 2mm giữa T-Nut và mount.

Bước 4: Gắn lên pegboard

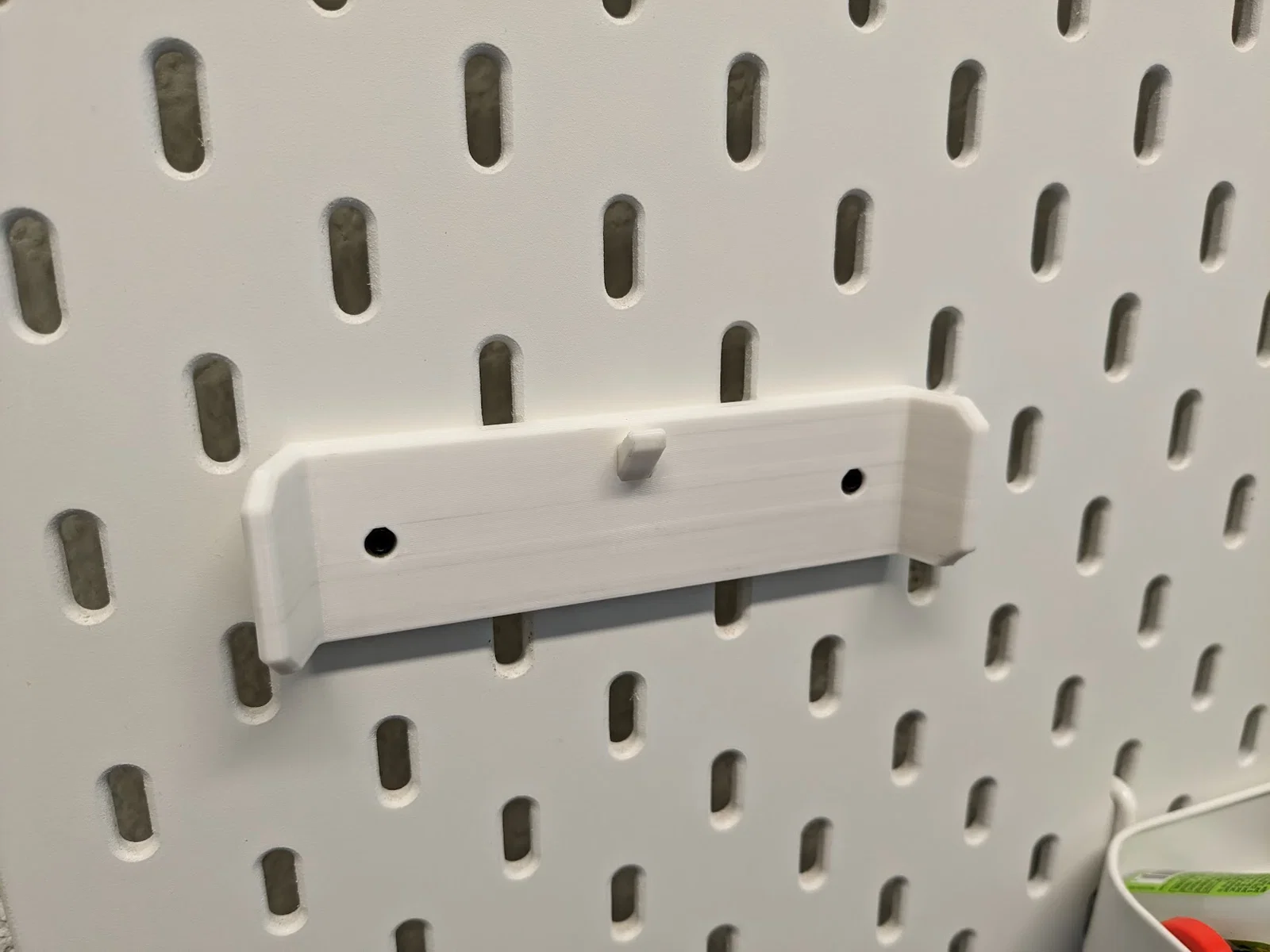

Canh T-Nuts theo chiều dọc rồi đẩy cả cụm vào các lỗ mong muốn trên pegboard.

Trong lúc vẫn giữ lực tì trên tua-vít, siết chặt vít. T-Nuts sẽ tự xoay về vị trí nằm ngang.

Bước 5: Sử dụng

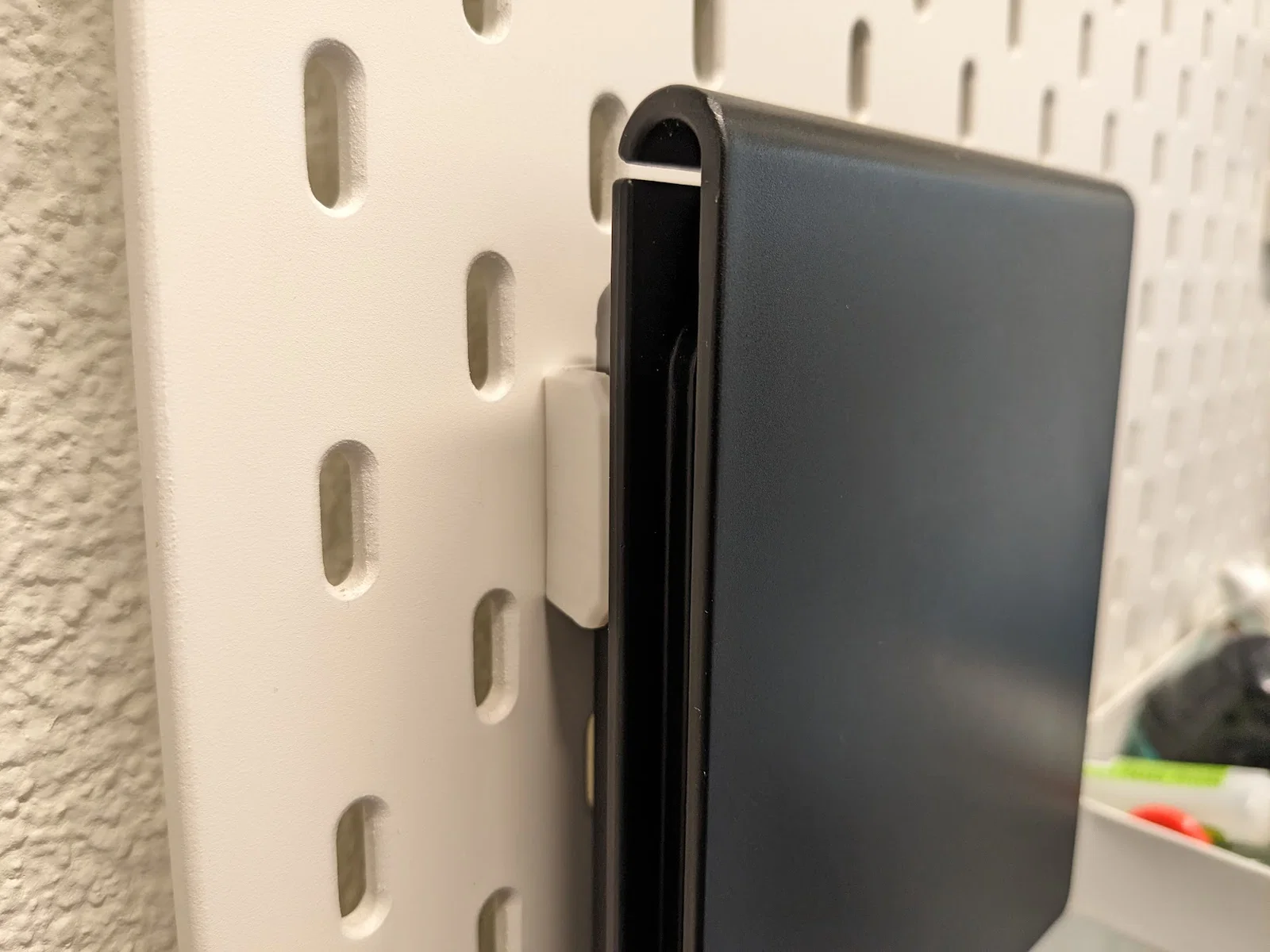

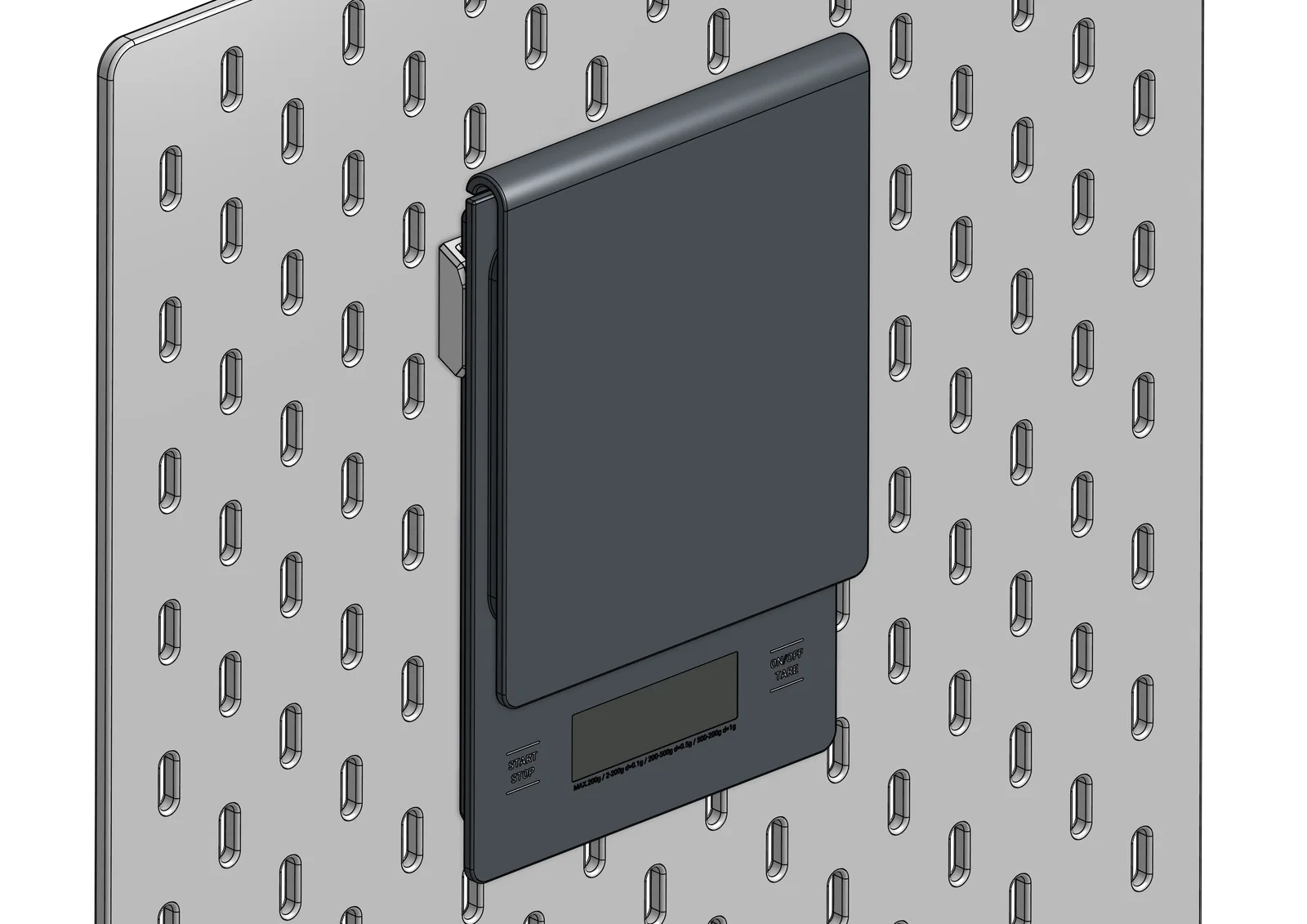

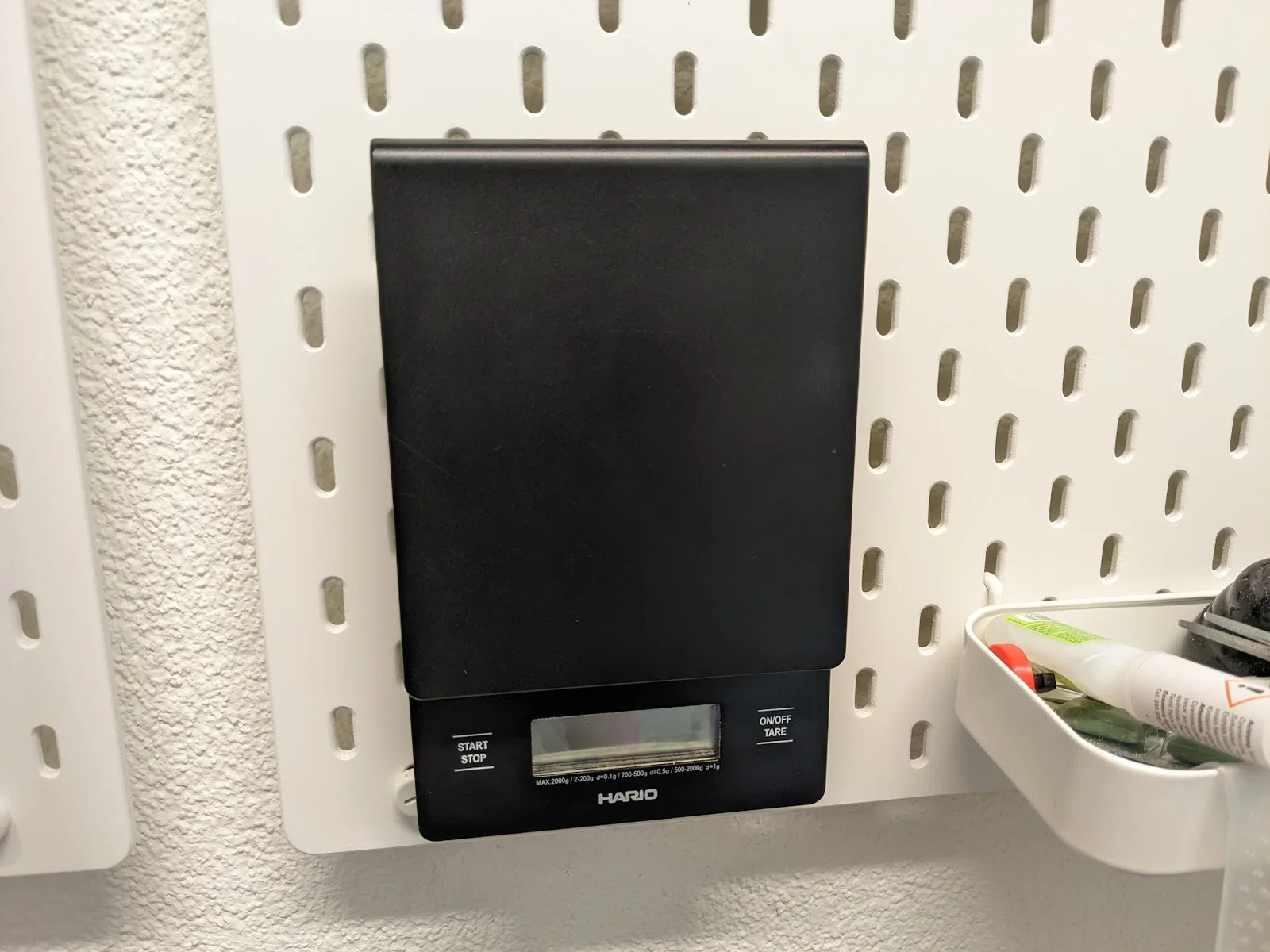

Treo cân bằng lỗ ở mặt sau.
