Bảng Điện Cessna 172 (Cessna 172 Electrical Panel)

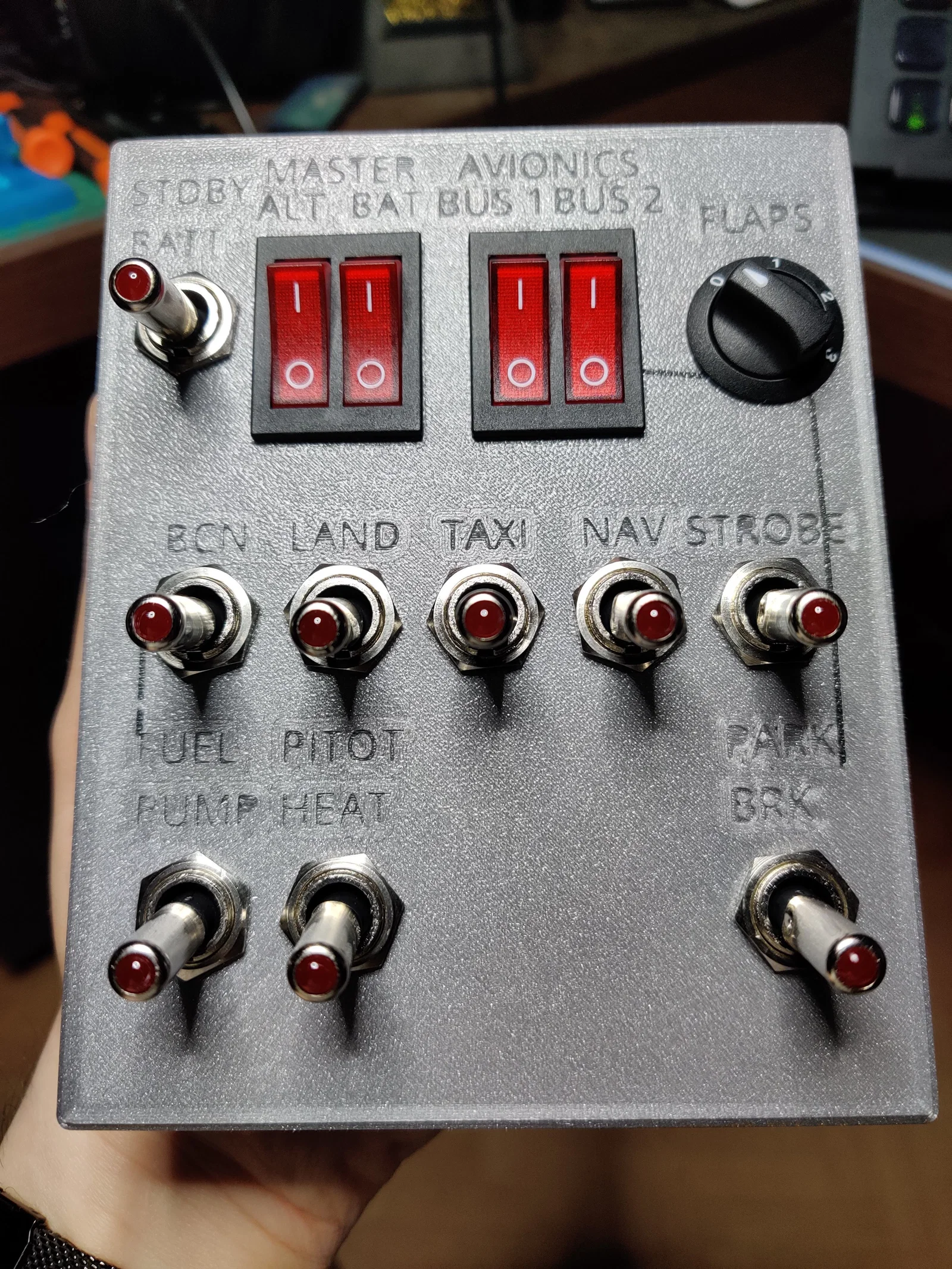

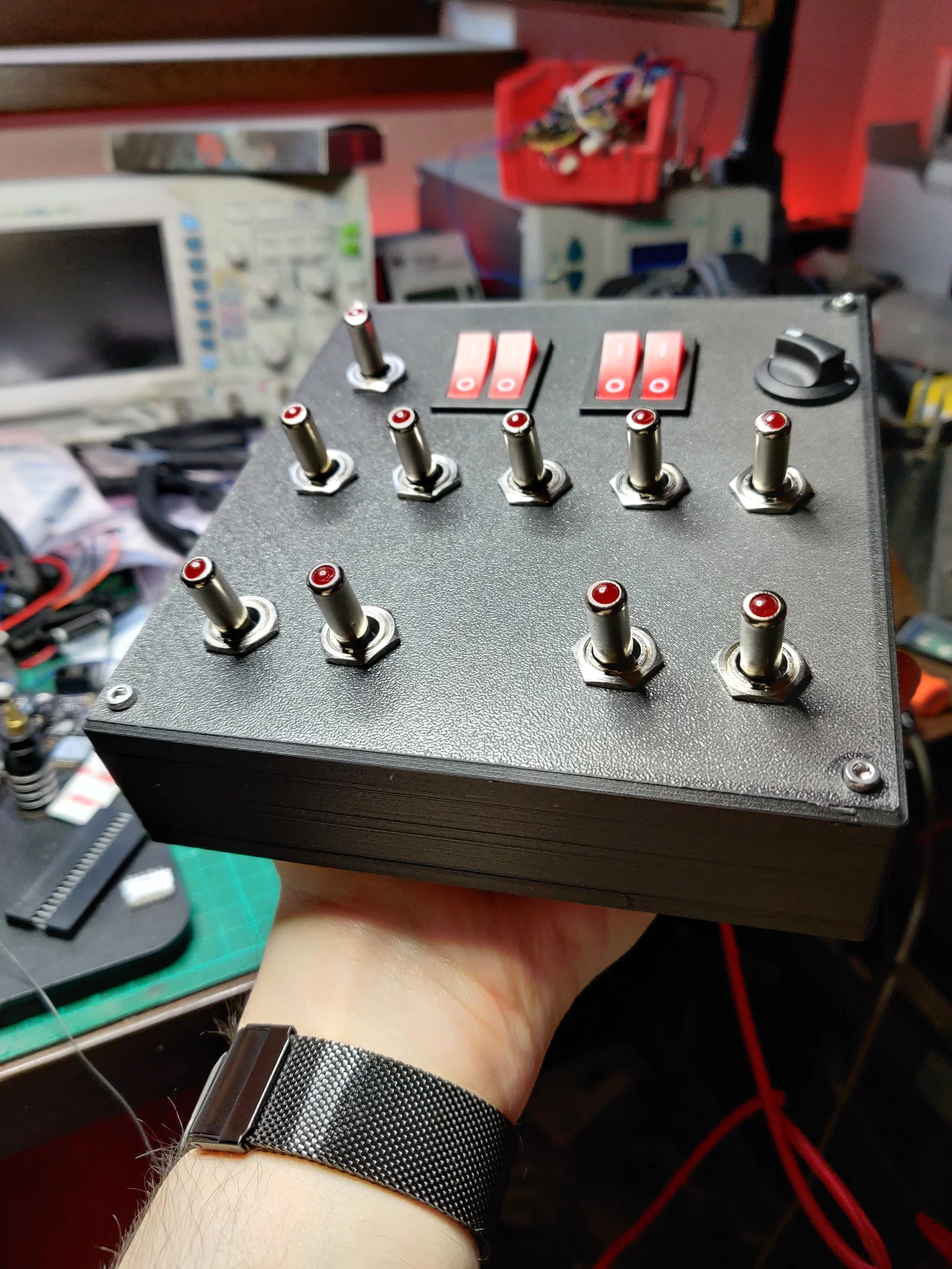

Đây là phiên bản đã chỉnh sửa của bảng điện (electrical panel) Cessna 172 Skyhawk, có thêm một công tắc nhiều nấc (multi position switch) mà mình dùng cho flaps và một công tắc phụ cho thứ gì đó như parking brake.

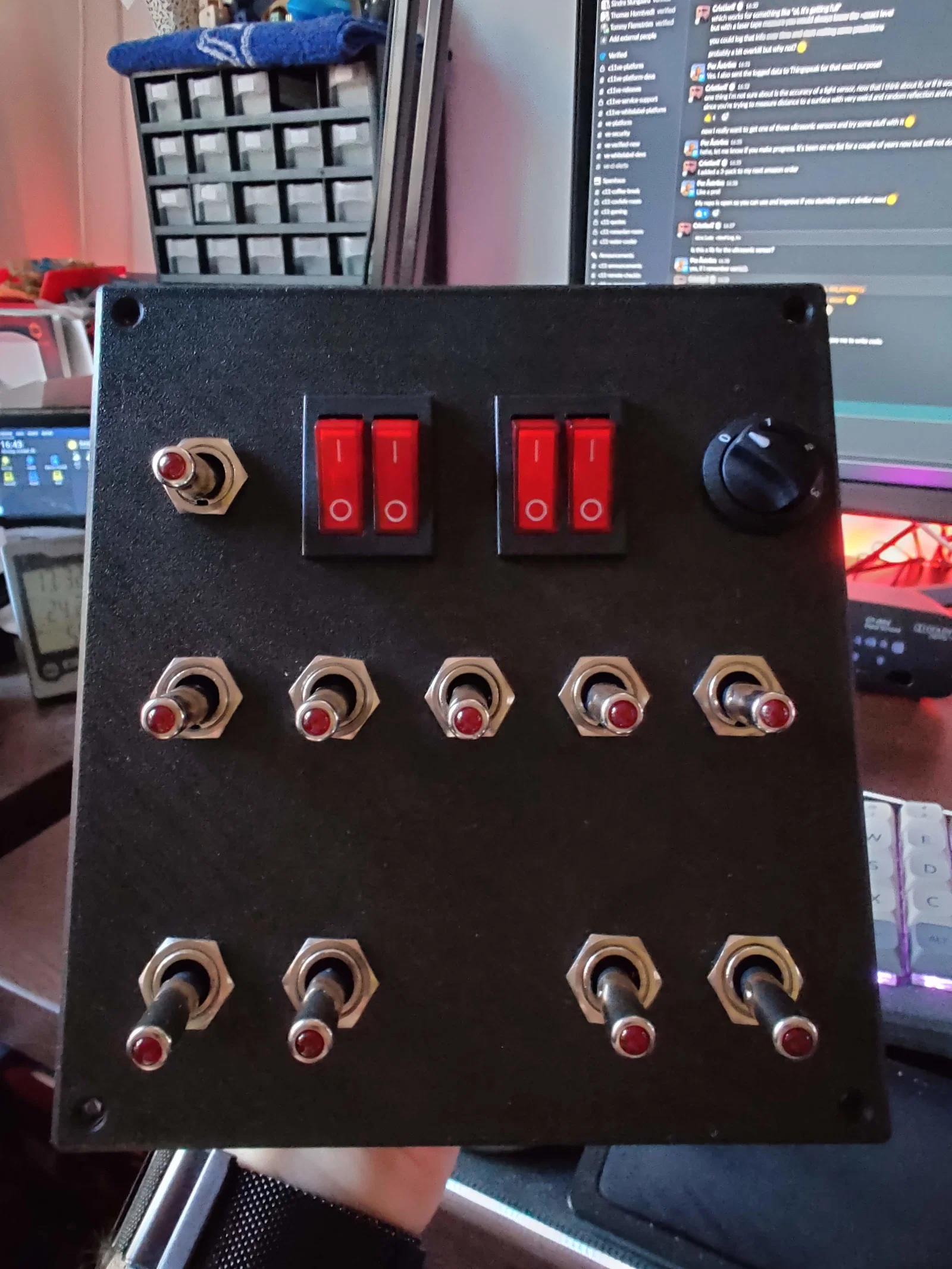

Mình đã thử làm một phiên bản panel với chữ dập nổi (embossed text) nhưng ra kết quả không được như ý nên bỏ luôn ý tưởng đó. Dán decal đúng là lựa chọn ngon nhất, nhưng mình không tìm được ai ở châu Âu làm decal giúp.

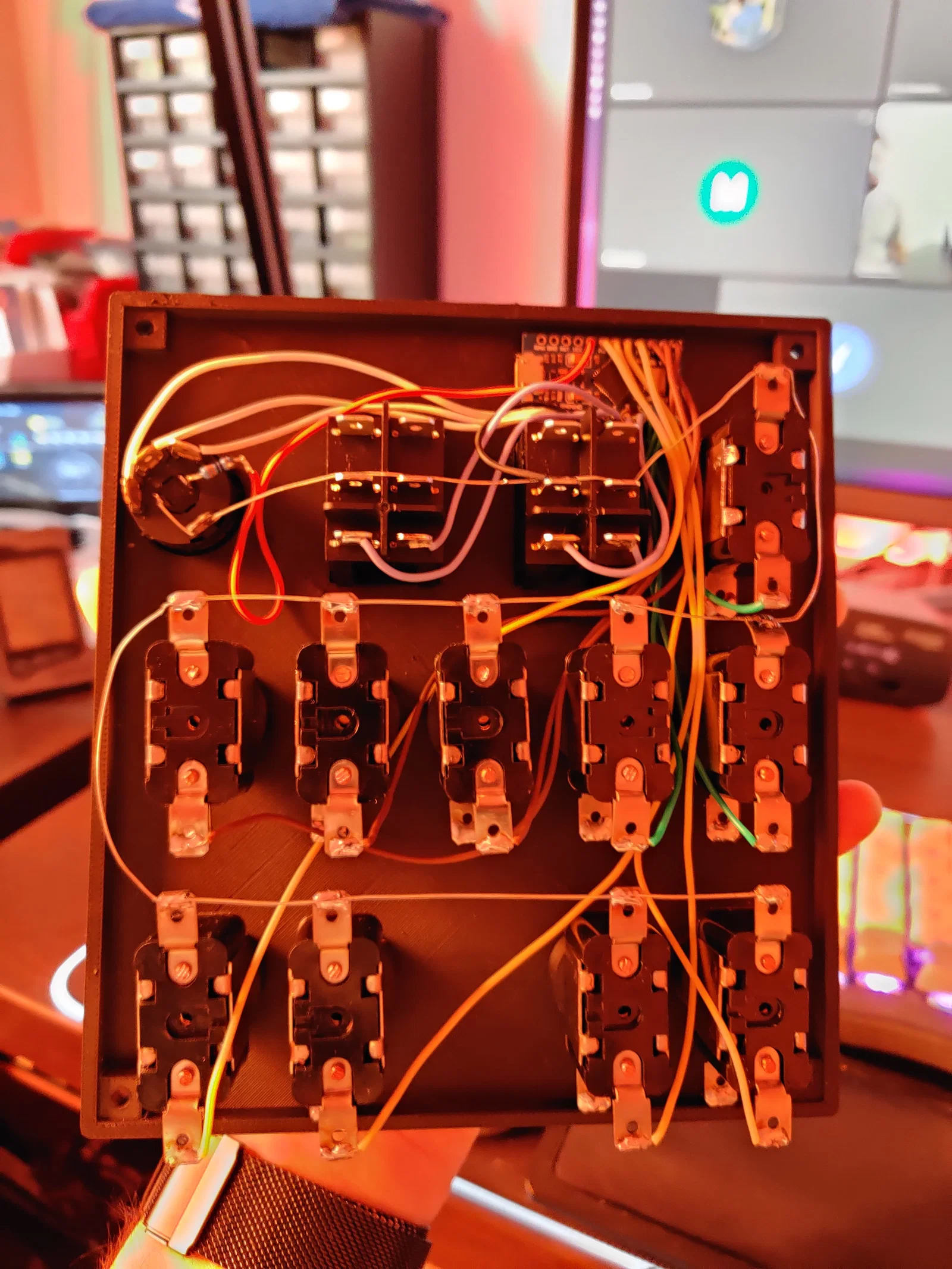

Phần electronics làm xoay quanh một con Pro Micro chạy MobiFlight.

Nghĩ lại, nếu làm cái khác nữa thì mình sẽ dùng Pi Pico và tự viết firmware. MobiFlight chạy rất ổn cho flight sim, nhưng nó chỉ dùng cho flight sim thôi và cũng chỉ hỗ trợ board Arduino—mà giờ vừa lỗi thời vừa mắc.

Mình cũng sẽ đổi loại toggle switch khác, vì LED trên mấy cái mình liệt kê bên dưới bị mắc nối tiếp (series) với công tắc, làm sụt áp đủ nhiều khiến Arduino không detect được thay đổi ở các input pins.

Parts đã dùng (không phải affiliate link, bạn thích thì thay bằng món khác miễn có hàng):

• Bolts: M3x40mm counter sunk: https://www.amazon.de/-/en/Countersunk-Screws-Hexagon-Socket-Pack/dp/B07YZM98J3/
• Nuts: M3 threaded inserts: https://www.amazon.de/-/en/KITCHEN-Original-Threaded-Insert-Version/dp/B09FXNX6WF/
• Pro Micro: https://www.amazon.de/-/en/ATmega32U4-Developer-Powerful-Reliable-Motherboard/dp/B0CP8TTLYX/
• Toggle switches: https://www.amazon.de/gp/product/B0776QXX21/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1
• Rocker switches: https://www.amazon.de/gp/product/B0743BMMGG/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&psc=1
• Multi position switch: https://www.amazon.de/-/en/gp/product/B07878F91D/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
• USB Type-C connector: https://www.amazon.de/gp/product/B07Y3BBYVG/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Nguồn file, bao gồm cả assembly view, có thể xem tại đây.
