Bản lề phẳng không chốt (Flat No-Pin Hinge)

Đây là một bản lề nhựa phẳng được thiết kế để dùng trên camper, nơi thường cần giải pháp nhẹ, gọn, và hoàn toàn bằng nhựa. Khác với các loại bản lề có chốt ở giữa (thường khá dày), mẫu này có form mỏng nên lắp vừa dễ dàng ngay cả trong những chỗ chật.

🧪 Hiện mình đang test với PLA, nhưng mình khuyên in bằng PETG để có độ bền và độ dai tốt hơn, nhất là khi gặp nhiệt hoặc chịu lực/ma sát cơ khí.

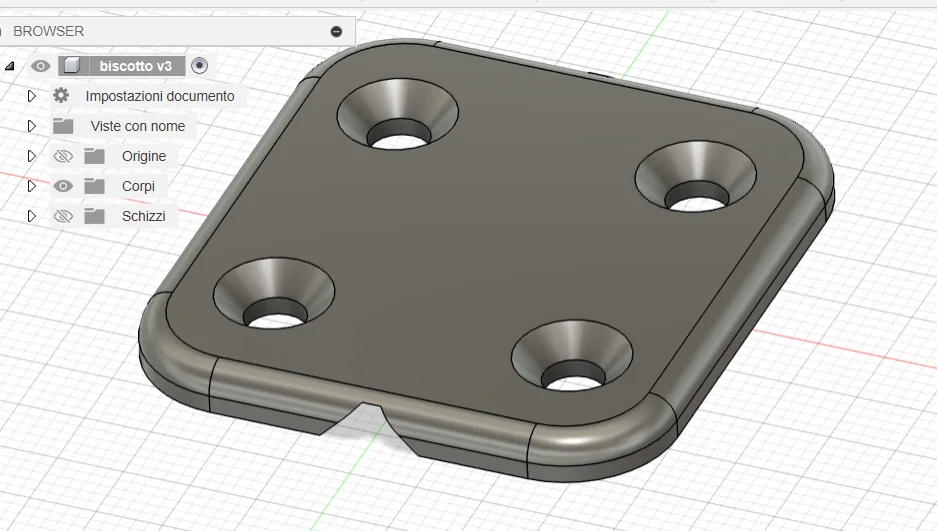

📐 Có kèm file nguồn Fusion360, nên bạn có thể chỉnh kích thước theo nhu cầu rất nhanh.

🔧 Bạn không rành modeling hay chỉnh sửa? Không sao hết! Nếu bạn cần đúng một kích thước cụ thể, cứ nhắn mình. Mình sẽ up cho bạn bản .stl sẵn sàng để in.

🛠 Mình vẫn đang tối ưu phần canh chỉnh các lớp top: hiện tại mình chưa làm cho 2–3 lớp top khớp nhau hoàn hảo. Canh bản lề theo phương dọc so với đường gập có vẻ cho phương án cân bằng tốt nhất giữa độ linh hoạt và độ cứng.

💡 Rất hoan nghênh mọi góp ý và cải tiến. Nếu bạn muốn remix hoặc chỉnh dự án cho phù hợp setup của bạn thì cứ triển luôn! Mọi phản hồi đều hữu ích để mẫu này tốt hơn và dùng được đa dạng hơn.

Print settings

Supports: NO

Brim: NO

Infill: 90%

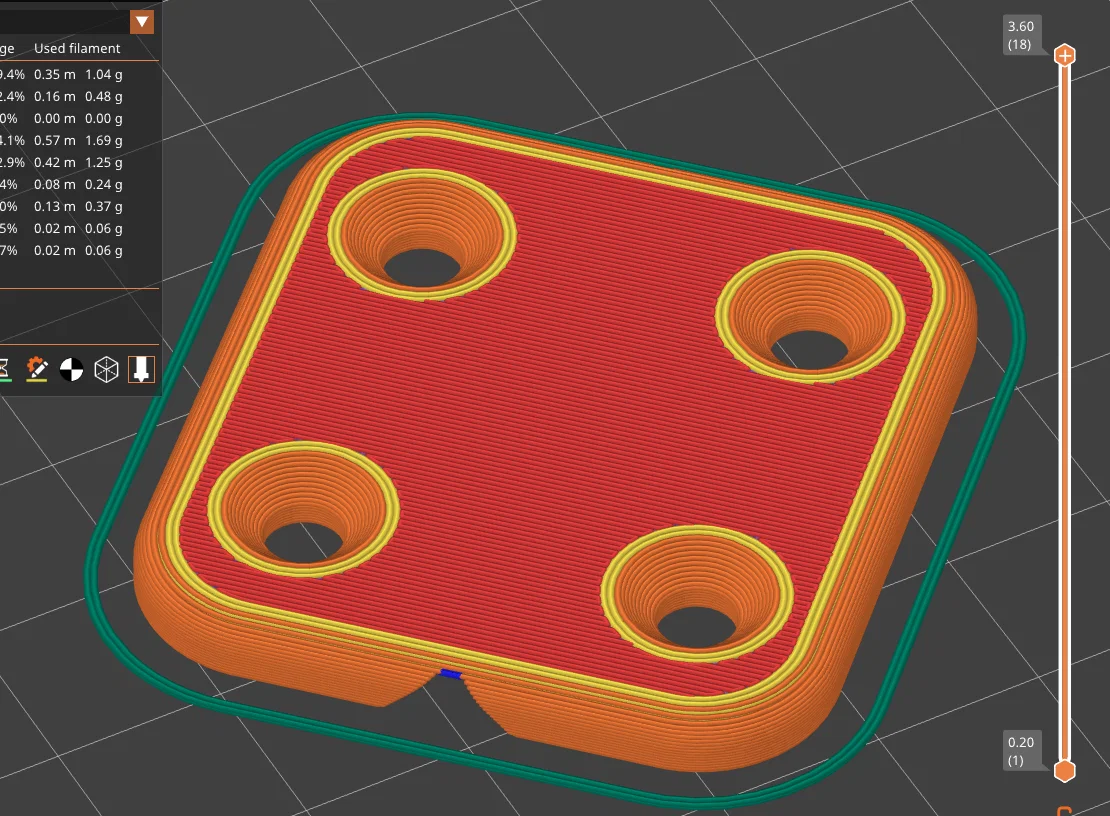

Print orientation: như hình minh hoạ

Note

Kích thước STL hiện tại (ví dụ): xem hình để tham khảo
