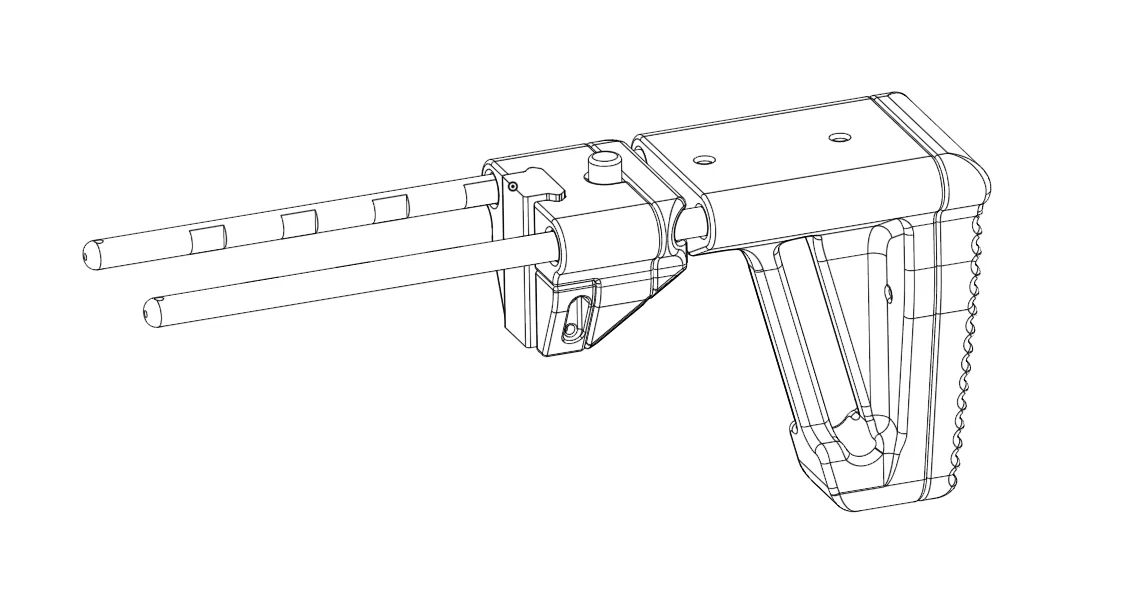

Delta Industrial Strider Collapsing Rod Stock

Cây Strider Collapsing Rod Stock từ DI — một lựa chọn in 3D “ngon - bổ - rẻ” thay thế cho các loại collapsing rod stock bằng kim loại & polymer.

• File Open Source 100%
• Kết cấu dùng thanh rod kim loại kiểu SBL1/Protean/Worker Collapsing Rod Stock (full metal rods)
• Quick Deploy
• Chỉnh LOP (Length of Pull) rộng rãi
• Kết cấu bền
• Bắt bằng heat-set insert & có Bite Unit chỉnh được
• Chi phí thấp hơn so với nhiều rod stock khác
• Ngàm gắn 1913' Standard Metric Picatinny 5-slot

Lời khuyên & ghi chú chung

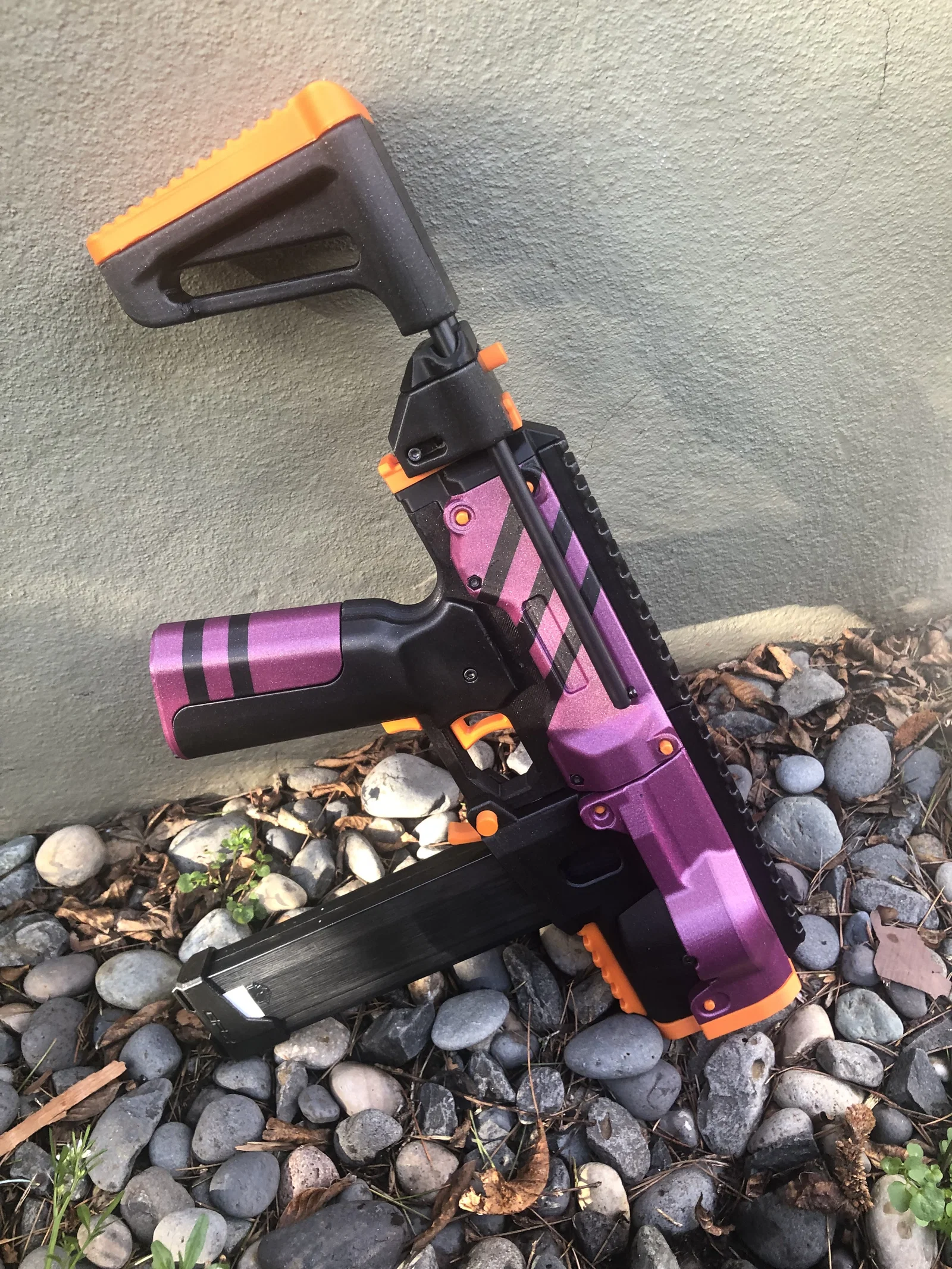

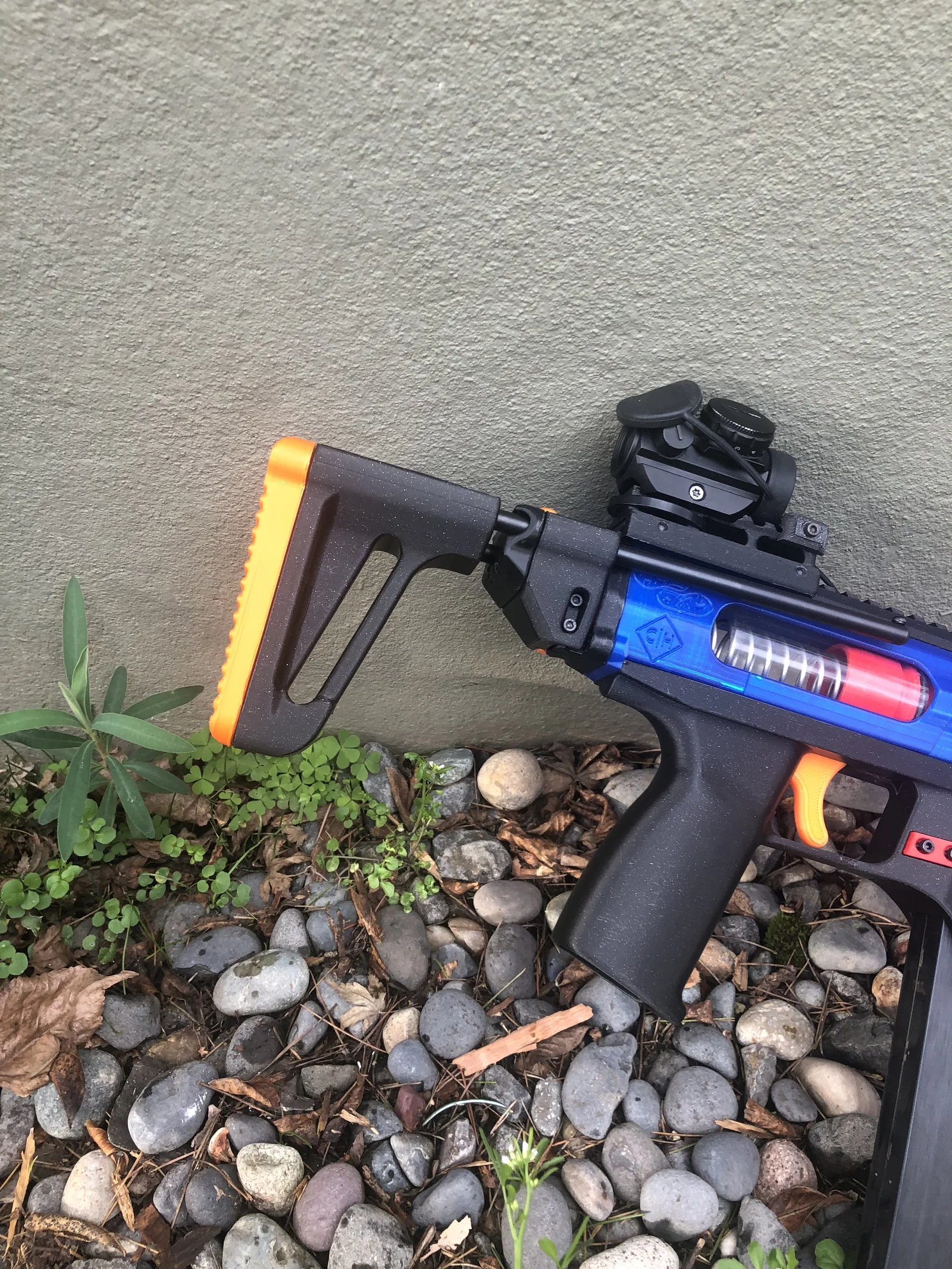

• Strider ban đầu được thiết kế cho nền tảng Rush/Crush do Je, Shoeless Historian và flip flop foam factory làm, cũng như Chance và bản remix của anh ấy là Crush. Tuy nhiên chỉnh sửa chút là có thể dùng cho nhiều blaster khác, và trong cộng đồng cũng đã có vài mẫu tương thích sẵn theo mặc định.

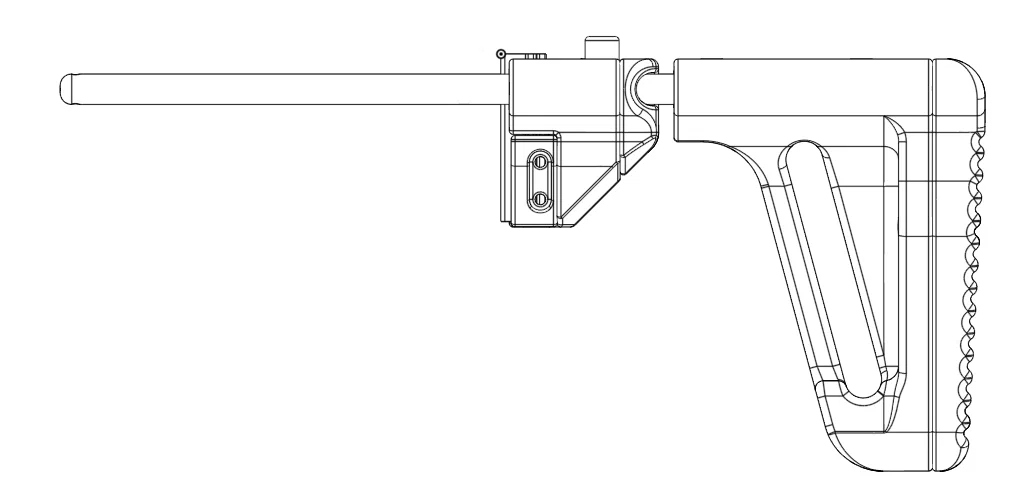

• Để đảm bảo tương thích đúng với blaster bạn chọn, mình rất khuyến nghị xem các file CAD STEP đi kèm.
• Hệ collapsing rod có độ rơ (play) thấy rõ, nhưng thường không ảnh hưởng hiệu năng. Độ rơ này do chủ ý để tolerance bản in rộng nhằm tăng tính tương thích; bạn có thể tinh chỉnh để siết lại theo ý. *Tính đến 5/13/2025, vấn đề tolerance đã được cải thiện đáng kể, giờ phần stock hầu như rất ít rơ
• File V2 cải tiến sẽ được ghi nhãn rõ trong kho file; V2 cho Mounting Body vẫn dùng được với Stock Frame V1 tiêu chuẩn và Stock Frame Pad
• Nếu bạn đang đọc phần này với mục đích thương mại hóa nền tảng này (hoặc bất kỳ phần nào), hoặc dùng mà không ghi công/attribution đúng, lưu ý là mẫu này được bảo vệ theo Creative Commons. Nếu bạn quan tâm licensing có thể liên hệ mình qua Discord @delta_ivas
• Nếu chưa rõ: sản phẩm này KHÔNG dành để gắn lên súng thật. Đừng thử (nó dành cho airsoft & foam, và không chịu nổi điều kiện sử dụng thật).

Phần cứng (hardware) cần cho bản tiêu chuẩn:

Hardware riêng cho bản build này

• 2x SBL1/Protean/Worker Collapsing Metal Rods (1 cặp) Buy Link
• 6x Ruthex M3x5.7mm Ruthex Brass Heat-set Inserts Buy Link

Hardware chuẩn hóa cho bản build này

• 6x Ốc M3x10-12mm Hex, Socket Head Bolts (nếu bạn chưa có ốc M3, khuyến nghị mua một bộ assorted m3 hex kit) Buy Link
• 2x Ốc M3x4-6mm Hex, Socket Head Bolts Buy Link
• 2x Ốc M3x30mm Hex, Socket Head Bolts (dùng để bắt vào cụm picatinny 5-slot nhận)
• 2x Đai ốc lục giác M3 tiêu chuẩn (dùng để bắt vào cụm picatinny 5-slot nhận)
• 1x Lò xo bút bi tiêu chuẩn / Catch Spring

Dụng cụ cần có

• Tuốc nơ vít/khóa lục giác M3 2.5mm / Allen key
• Mỏ hàn (tốt nhất có đầu tip cắm heat-set insert; mình khuyến nghị các bộ variety pack của Ruthex — dùng insert tip giúp hạn chế “đi quá tay” phần mount và cắm chuẩn hơn)
• Búa cao su (nhớ dùng búa cao su khi đóng thanh rod kim loại để tránh làm hư chi tiết in và giảm chấn động quá mạnh)

Hướng đặt chi tiết & setting in

• Stock Shoulder Pad: 2–3 walls, 20–30% Cubic (khuyến nghị Brim)
• Main Mounting Body: 3–4 walls, 30–40% Cubic (khuyến nghị Tree Supports)
• Rod Clutch Button: 4–5 walls, 100% Rectilinear (hoặc tương đương) (khuyến nghị Supports thường)
• Bite Unit: 4–5 walls, 100% Rectilinear (hoặc tương đương) (khuyến nghị Tree Supports)
• Main Mounting Body Cover: 3–4 walls, 30–40% Cubic
• Main Stock Body: 3–4 walls, 30–40% Cubic (khuyến nghị Tree Supports)

Hướng dẫn lắp ráp cơ bản

Lắp 2 trong 6 con Ruthex M3x5.7mm Brass Heat-Set Inserts bằng mỏ hàn vào Main Mounting Body.

Lắp lò xo bút bi tiêu chuẩn/Catch Spring vào Main Mounting Body (có thể cần cắt ngắn hoặc kéo giãn tùy sở thích người dùng).

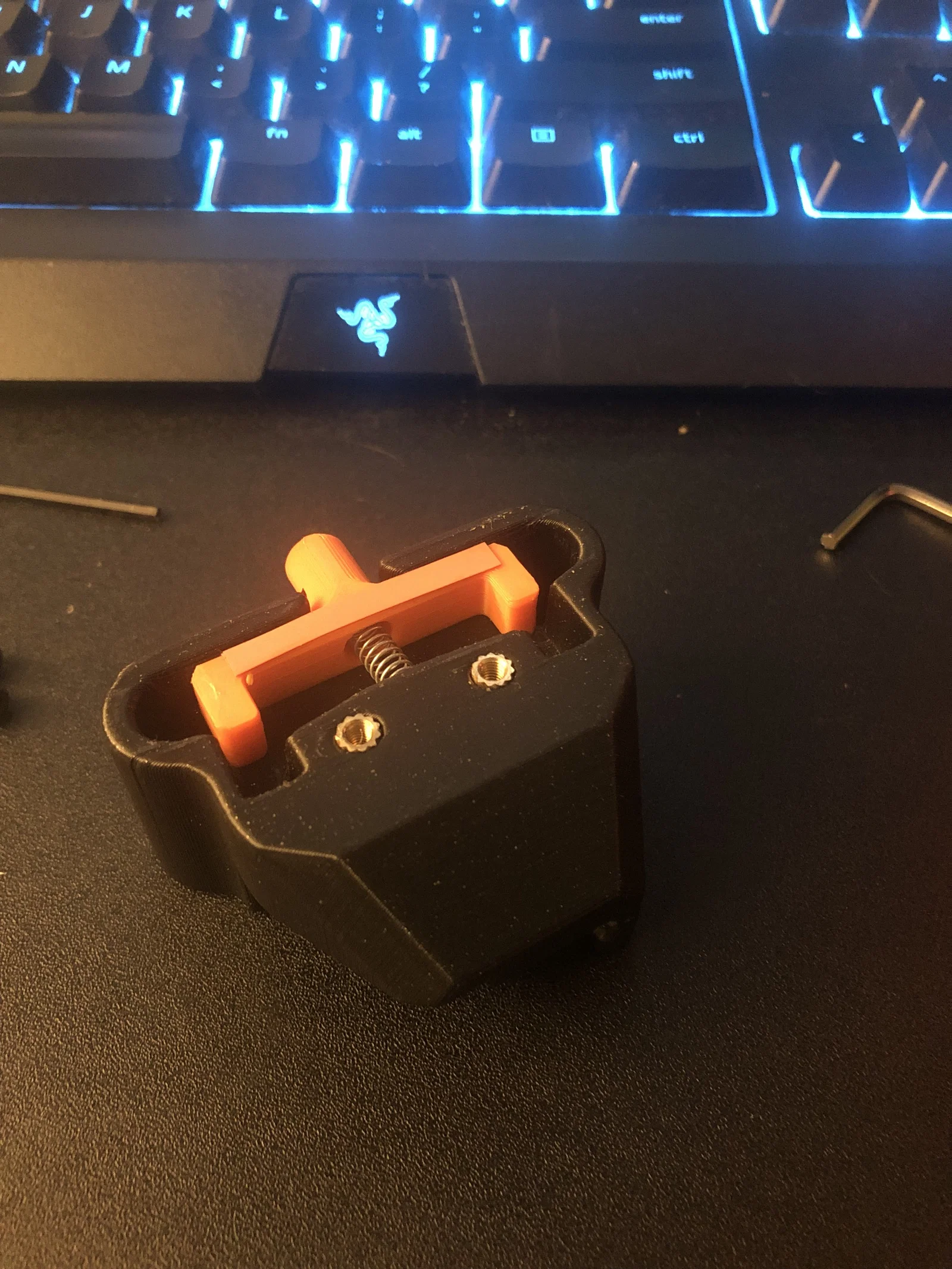

Cho Rod Rod Clutch Button vào phía trên lò xo bút bi/Catch Spring bên trong Main Mounting Body.

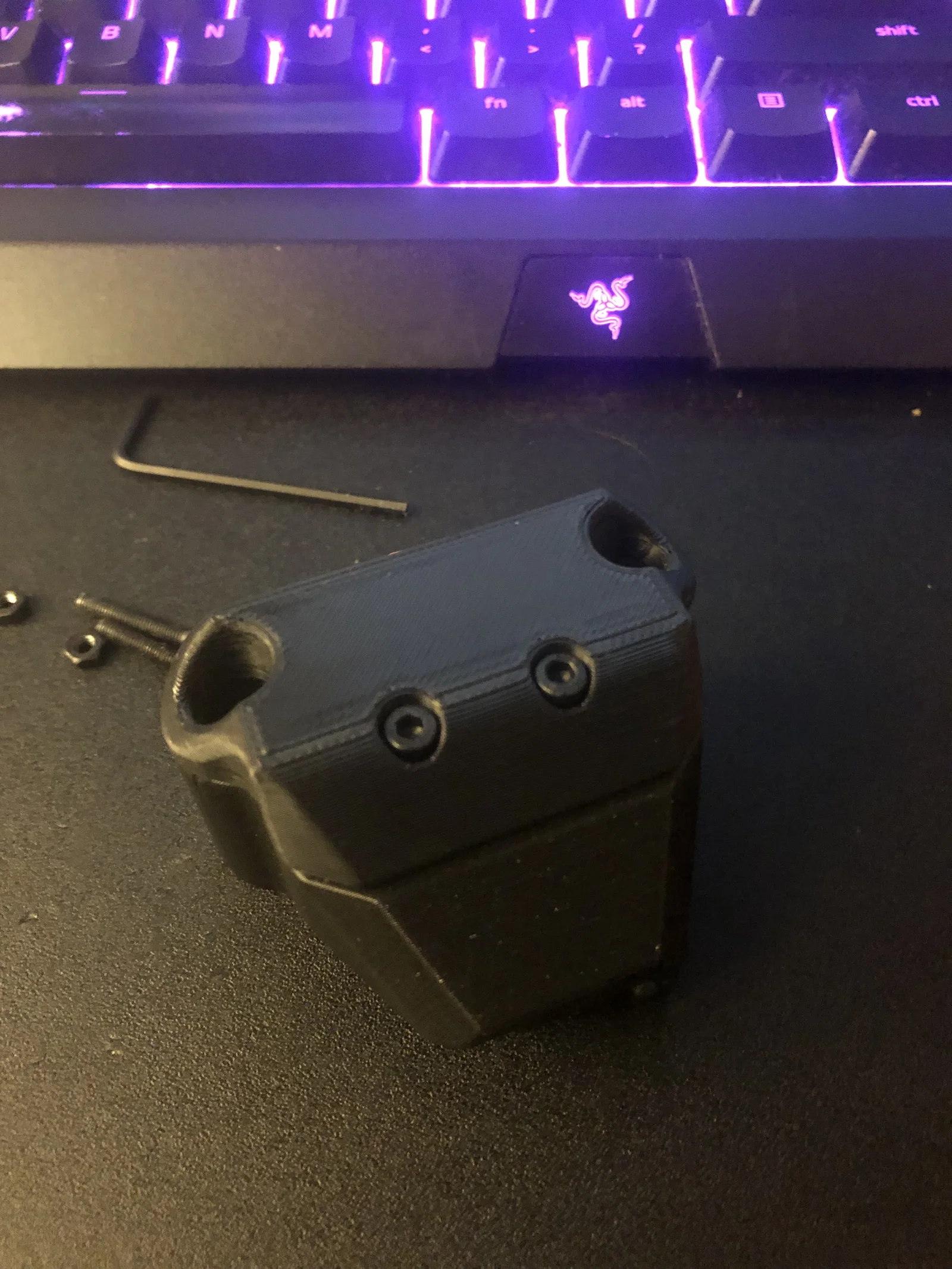

Gắn Main Mounting Body Cover và siết lại bằng 2 trong 6 con ốc M3x10-12mm Hex, Socket Head Bolts.

Cẩn thận nhưng dứt khoát dùng búa cao su đóng cả hai thanh SBL1/Protean/Worker Metal Collapsing Stock Rods vào, để hai thanh được cố định chắc và đi hết hành trình tới cuối Main Stock Body, với các rãnh (notches) quay vào trong hướng về phía nhau (cẩn thận kẻo nứt Main Stock Body như trong ảnh của bản prototype trong bài này). (Nếu bạn hay bị nứt, mình khuyên dùng PETG thay vì PLA thường)

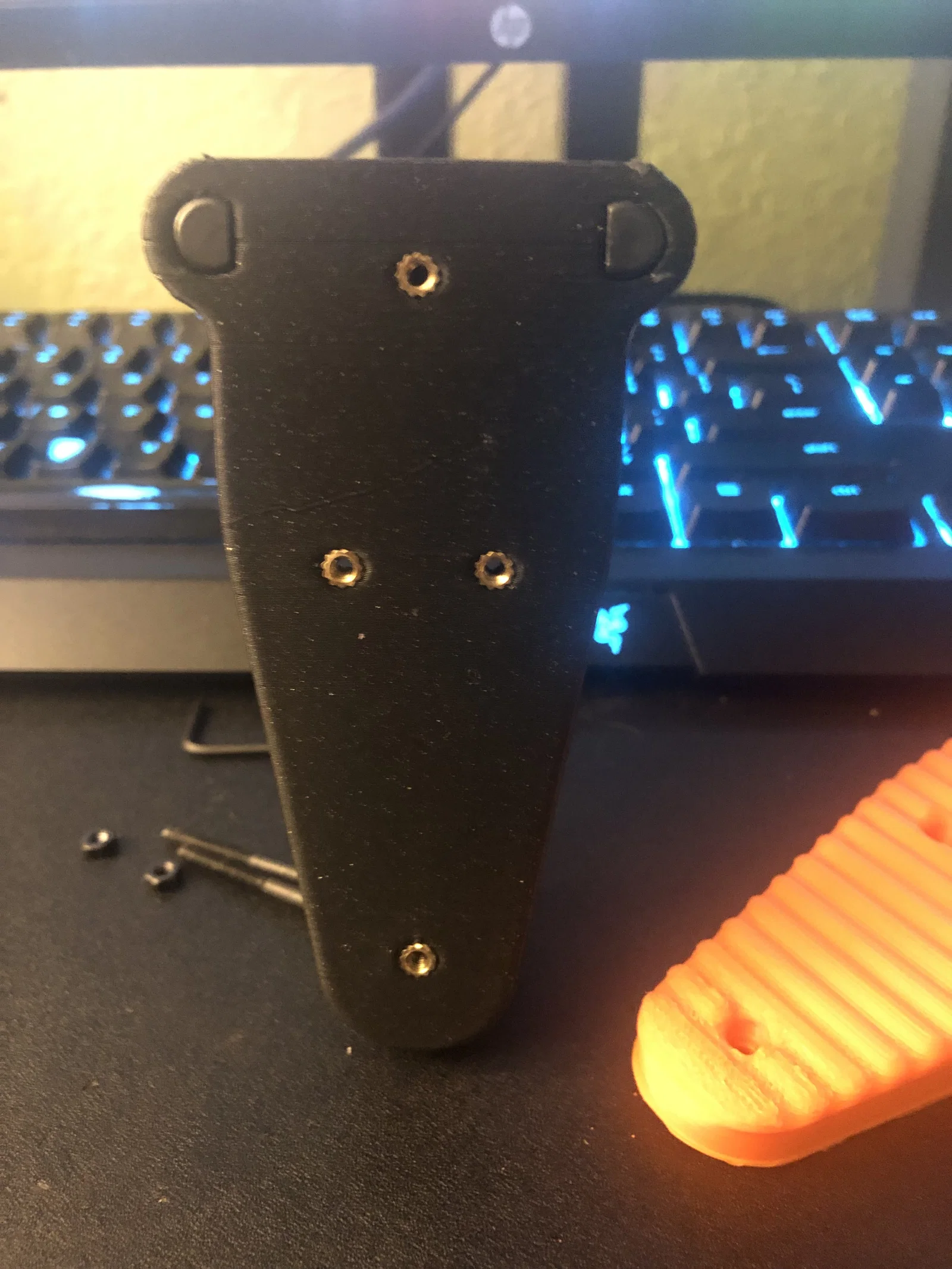

Lắp 4 con Ruthex M3x5.7mm Brass Heat-Set Inserts còn lại bằng mỏ hàn vào Main Stock Body, đúng 4 hốc Heat-Set Insert tương ứng.

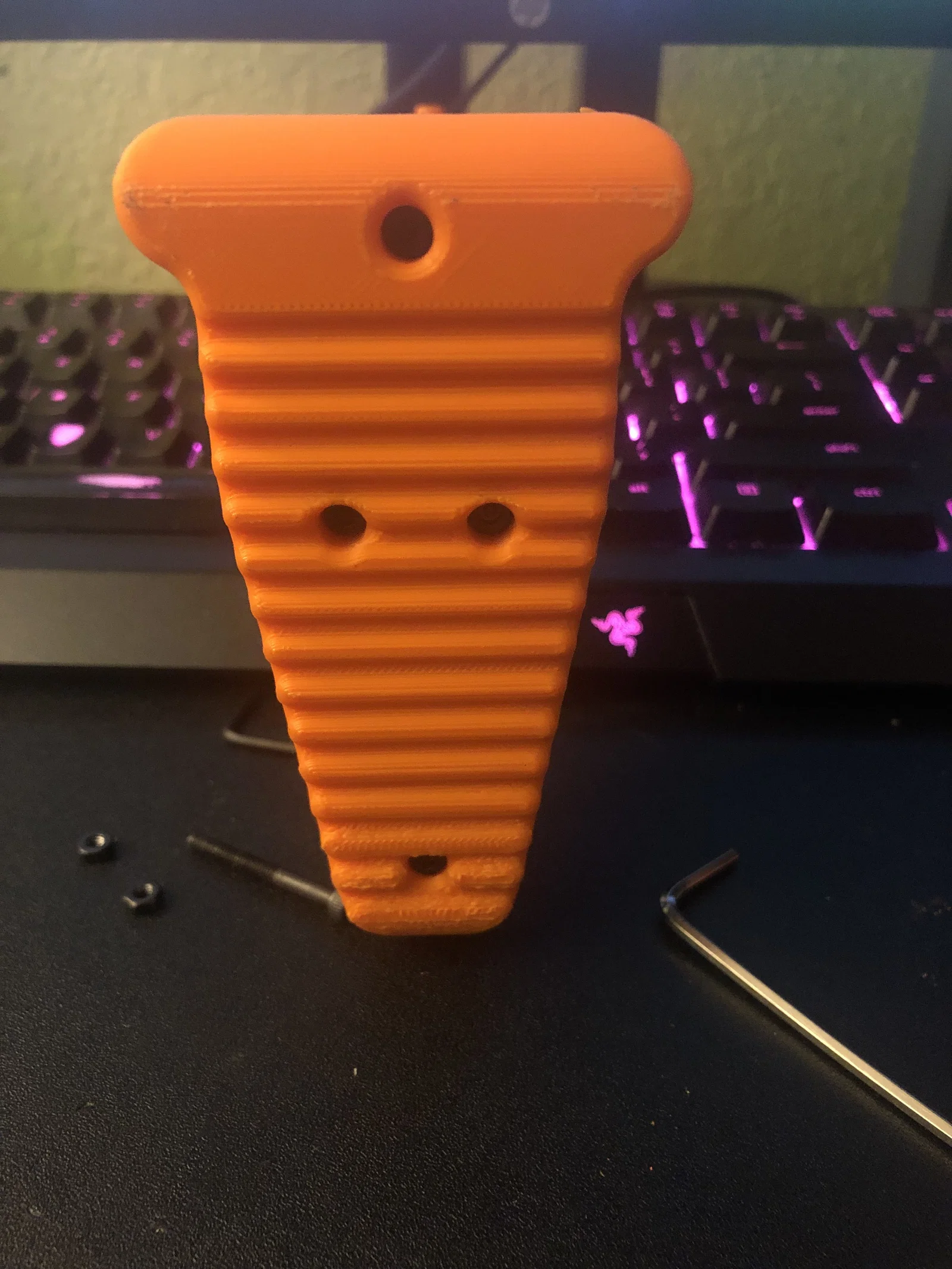

Gắn Main Stock Body Shoulder Pad vào phía sau Main Stock Body và siết lại bằng 4 con ốc M3x10-12mm Hex, Socket Head Bolts còn lại.

Trượt Main Mounting Body vào các thanh Collapsing Rods cho tới khi clutch “click” vào vị trí.

Vặn 2 con ốc M3x4-6mm Hex, Socket Head Bolts còn lại vào 2 lỗ bắt đối xứng nằm trên hai đầu thanh rod (phần đầu tròn đang lộ ra). (Hai con ốc ngắn này đóng vai trò hard-stop khi kéo stock ra tối đa, tránh cho thanh rod trượt tuột hoàn toàn khỏi main mounting body. Có thể khi lắp lên vài blaster, bạn cần tháo 2 con ốc này ra rồi siết lại sau để trượt stock vào ngàm picatinny 5-slot nhận.)

Khi bắt vào một khe picatinny 5-slot nhận, dùng 2 con ốc M3x30mm Hex, Socket Head bolts còn lại & 2 đai ốc lục giác M3 tiêu chuẩn: đặt đai ốc ở một bên khe, và đầu ốc socket ở bên còn lại. Siết kỹ cho tới khi hết lắc/rơ. Tuy vậy nếu siết quá lực có thể làm hệ mounting và bite unit bị hư/hỏng.

CREDITS:

Down Pour Competitive Group đã hỗ trợ test & góp ý

Dingus đã giúp cải thiện file thông qua feedback
